CPR Touch XL-2S, Dosiereinheit
Funktionsprinzip des CPR TOUCH XL-2S Dosiersystems.

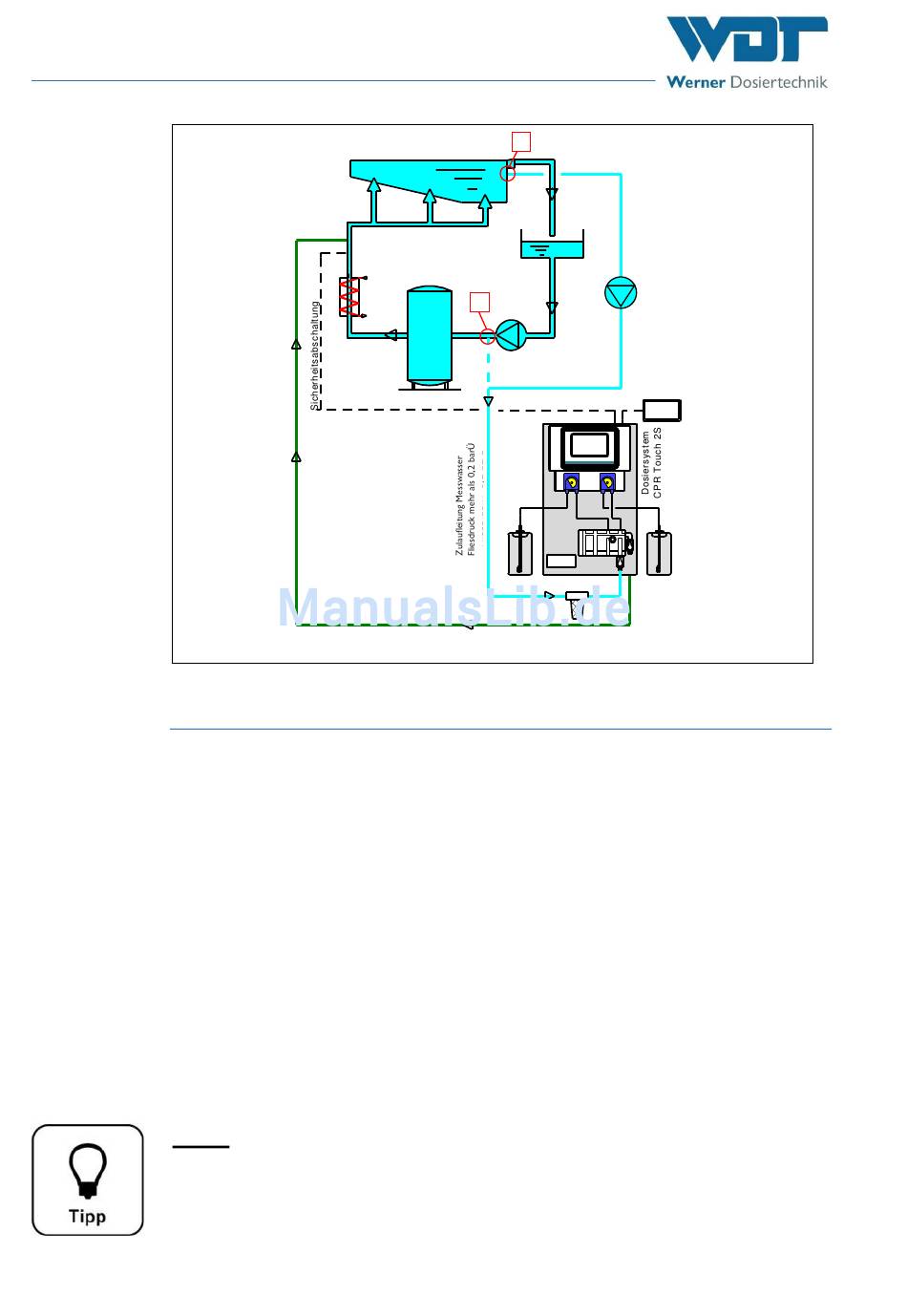

Abbildung 1, Fließbild CPR Touch XL-2S
Abbildung 2, Fließbild CPR TOUCH XL-2S ohne Puffertank
3.2.2
Das Dosiergerät wird als eine fertig montierte Einheit auf einer Montageplatte geliefert.
Damit ist eine sichere Montage des Gerätes gewährleistet.
Zum Transport wurden vom Werk aus die beiden Elektroden mit Glasschaft aus der
Messzelle ausgebaut und in einem Verpackungskarton mitgeliefert. Um eine Deformation
der Dosierschläuche bei längerer Lagerung zu vermeiden, sind die Rollenträger der
Schlauchpumpen von der Motorwelle abgezogen und beigelegt.
Das Gerät ist mit einem berührungsempfindlichen Display ausgestattet. Durch Antippen eines
Symbols oder eines Zahlenwertes wird dies zur Parametrierung aktiviert. Die Justiermenüs
sind zusätzlich mit textgeführten Anweisungen versehen.
Um eine Verwechslungsgefahr für die beiden Chemikalien weitestgehend auszuschließen, ist
die Dosiertechnik durchgehend farbliche gekennzeichnet. Die Kennzeichnung erfolgt von der
Sauglanze über die dazugehörige Dosierpumpe zum Dosierventil. Teile für die pH-Wert
Regulierung sind links angeordnet und rot gekennzeichnet. Die Komponenten für die
Desinfektion sind rechts angeordnet und gelb gekennzeichnet.
Tipp !
Die Chemikalienkanister mit Auffangwannen sind bauseits zu besor-
gen. Beachten Sie die vor Ort geltenden Vorschriften im Umgang mit
Chemikalien.
Index: 00 Änderungsdatum: 01.07.2017
Schwimmbecken
W ärme-
tauscher
Dosierleitung

Montageplatte mit Steuereinheit, Dosiereinheit und Messzellenblock

BA-Nr.: BA SW 004-00 CPR Touch XL-2S Dosiereinheit.docx
1
Überlauf-
becken
Umwälz-
2
pumpe
Filter
pH
Filter
Zentrale
Steue rung
Desinfektion
Seite 10 von 31
