CPR Touch XL, Steuereinheit

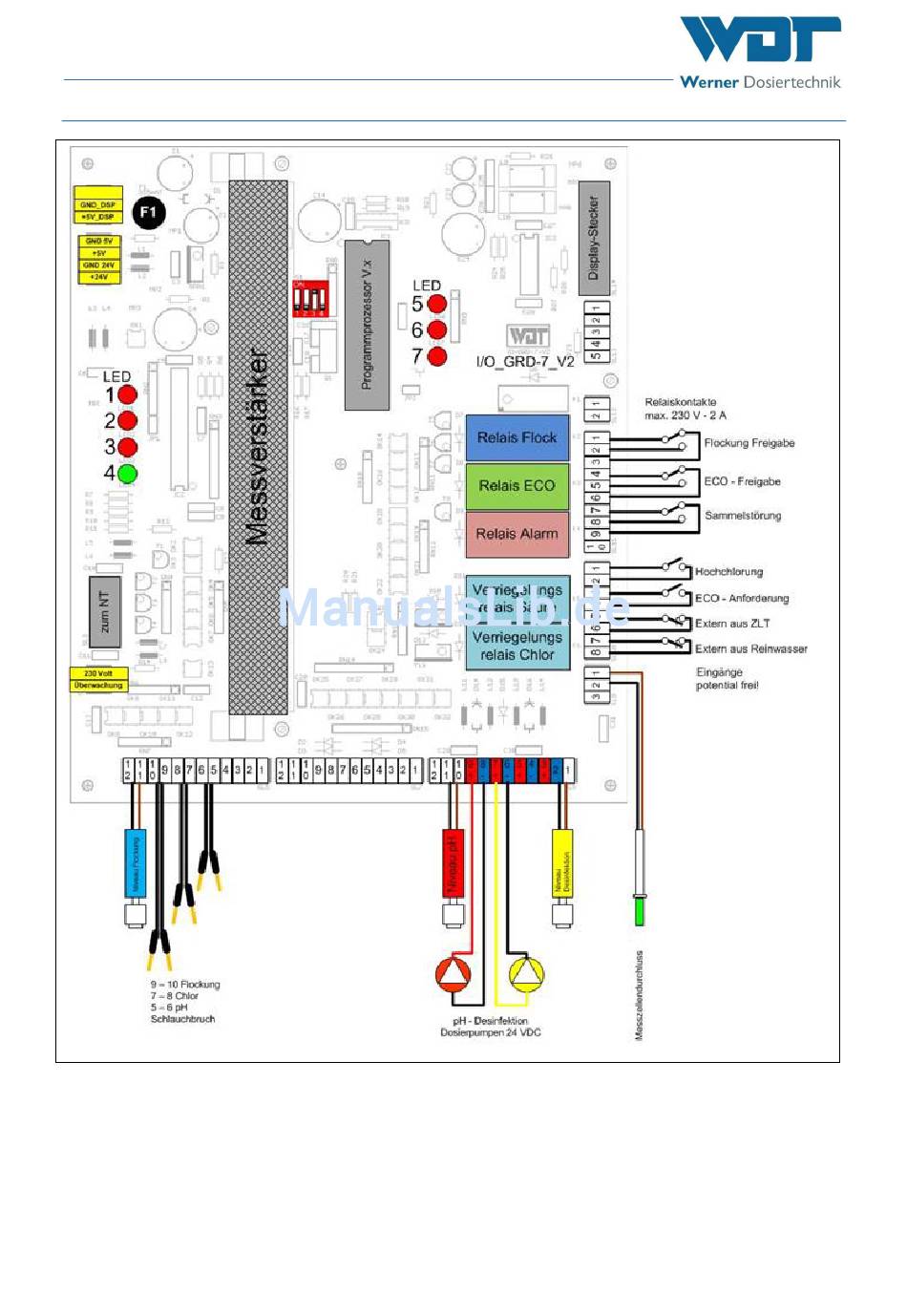

9.2.2 Klemmplan I/O Board für Gerät 2S
Die Abbildung zeigt die angeschlossenen Sensoren bzw. Verbraucher der Geräteversion 2S (mit zwei
Schlauchpumpen).
Sicherungen Stromstärke
F1 315mA träge
Index: 02 Änderungsdatum: 20.03.2017
Sicherungs- Art Funktion
Mikrosicherung Ausgang Desinfektion 24V, SL08
BA-Nr.: BA MR 001 02 Steuereinheit CPR Touch XL DE.docx Seite 53 von 68
