CPR Touch XL, Steuereinheit

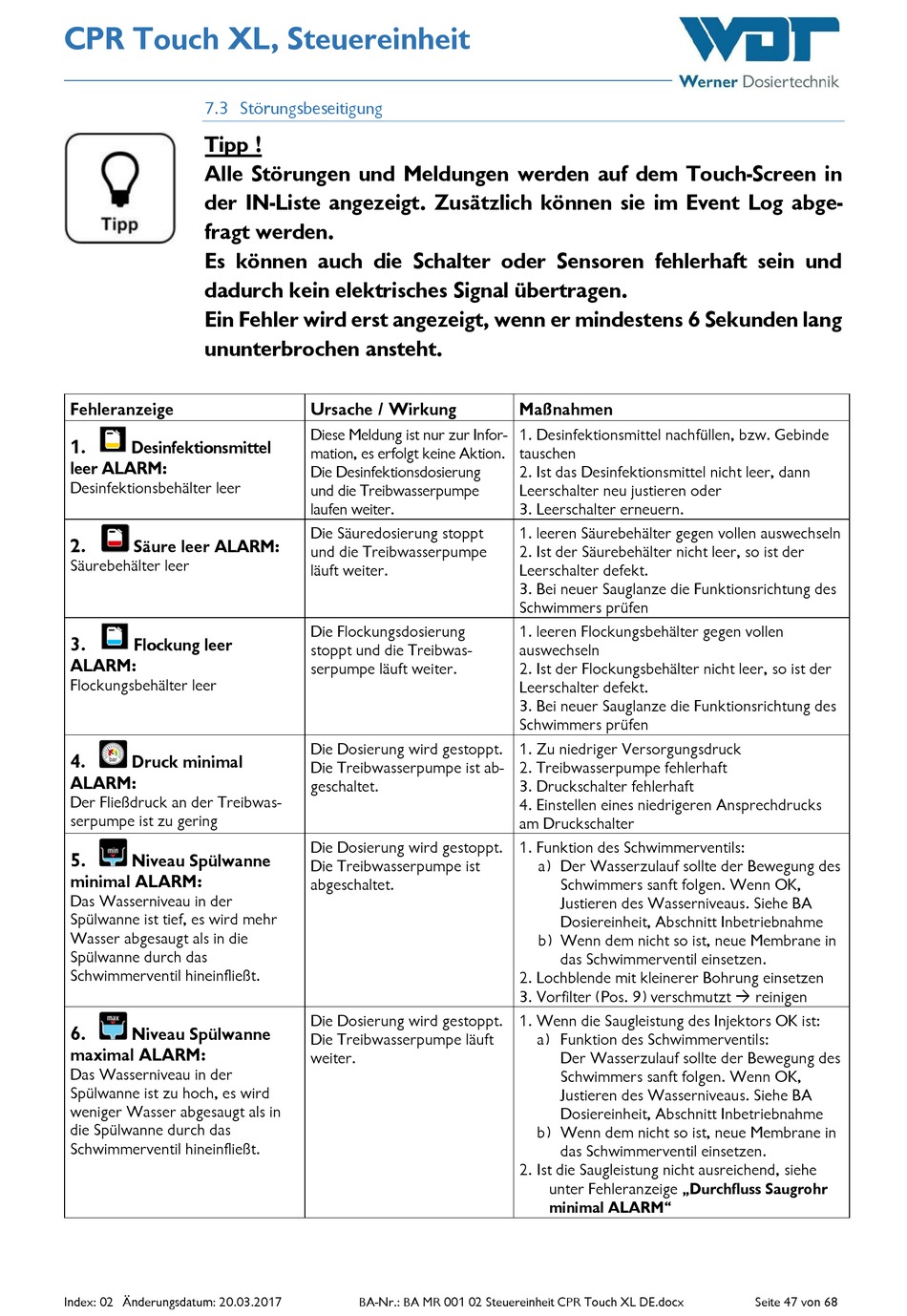

7.3 Störungsbeseitigung
Tipp !
Alle Störungen und Meldungen werden auf dem Touch-Screen in
der IN-Liste angezeigt. Zusätzlich können sie im Event Log abge-
fragt werden.
Es können auch die Schalter oder Sensoren fehlerhaft sein und
dadurch kein elektrisches Signal übertragen.
Ein Fehler wird erst angezeigt, wenn er mindestens 6 Sekunden lang
ununterbrochen ansteht.
Fehleranzeige
1.
Desinfektionsmittel
leer ALARM:
Desinfektionsbehälter leer
2.
Säure leer ALARM:
Säurebehälter leer
3.
Flockung leer
ALARM:
Flockungsbehälter leer
4.
Druck minimal
ALARM:
Der Fließdruck an der Treibwas-
serpumpe ist zu gering
5.
Niveau Spülwanne
minimal ALARM:
Das Wasserniveau in der
Spülwanne ist tief, es wird mehr
Wasser abgesaugt als in die
Spülwanne durch das
Schwimmerventil hineinfließt.
6.
Niveau Spülwanne
maximal ALARM:
Das Wasserniveau in der
Spülwanne ist zu hoch, es wird
weniger Wasser abgesaugt als in
die Spülwanne durch das
Schwimmerventil hineinfließt.
Index: 02 Änderungsdatum: 20.03.2017
Ursache / Wirkung
Diese Meldung ist nur zur Infor-
mation, es erfolgt keine Aktion.
Die Desinfektionsdosierung
und die Treibwasserpumpe
laufen weiter.
Die Säuredosierung stoppt
und die Treibwasserpumpe
läuft weiter.
Die Flockungsdosierung
stoppt und die Treibwas-
serpumpe läuft weiter.
Die Dosierung wird gestoppt.
Die Treibwasserpumpe ist ab-
geschaltet.
Die Dosierung wird gestoppt.
Die Treibwasserpumpe ist
abgeschaltet.
Die Dosierung wird gestoppt.
Die Treibwasserpumpe läuft
weiter.
BA-Nr.: BA MR 001 02 Steuereinheit CPR Touch XL DE.docx
Maßnahmen
1. Desinfektionsmittel nachfüllen, bzw. Gebinde
tauschen
2. Ist das Desinfektionsmittel nicht leer, dann
Leerschalter neu justieren oder
3. Leerschalter erneuern.
1. leeren Säurebehälter gegen vollen auswechseln
2. Ist der Säurebehälter nicht leer, so ist der
Leerschalter defekt.
3. Bei neuer Sauglanze die Funktionsrichtung des
Schwimmers prüfen
1. leeren Flockungsbehälter gegen vollen
auswechseln
2. Ist der Flockungsbehälter nicht leer, so ist der
Leerschalter defekt.
3. Bei neuer Sauglanze die Funktionsrichtung des
Schwimmers prüfen
1. Zu niedriger Versorgungsdruck
2. Treibwasserpumpe fehlerhaft
3. Druckschalter fehlerhaft
4. Einstellen eines niedrigeren Ansprechdrucks
am Druckschalter
1. Funktion des Schwimmerventils:
a) Der Wasserzulauf sollte der Bewegung des
Schwimmers sanft folgen. Wenn OK,
Justieren des Wasserniveaus. Siehe BA
Dosiereinheit, Abschnitt Inbetriebnahme
b) Wenn dem nicht so ist, neue Membrane in
das Schwimmerventil einsetzen.
2. Lochblende mit kleinerer Bohrung einsetzen
3. Vorfilter (Pos. 9) verschmutzt  reinigen
1. Wenn die Saugleistung des Injektors OK ist:
a) Funktion des Schwimmerventils:
Der Wasserzulauf sollte der Bewegung des
Schwimmers sanft folgen. Wenn OK,
Justieren des Wasserniveaus. Siehe BA
Dosiereinheit, Abschnitt Inbetriebnahme
b) Wenn dem nicht so ist, neue Membrane in
das Schwimmerventil einsetzen.
2. Ist die Saugleistung nicht ausreichend, siehe
unter Fehleranzeige „Durchfluss Saugrohr
minimal ALARM"
