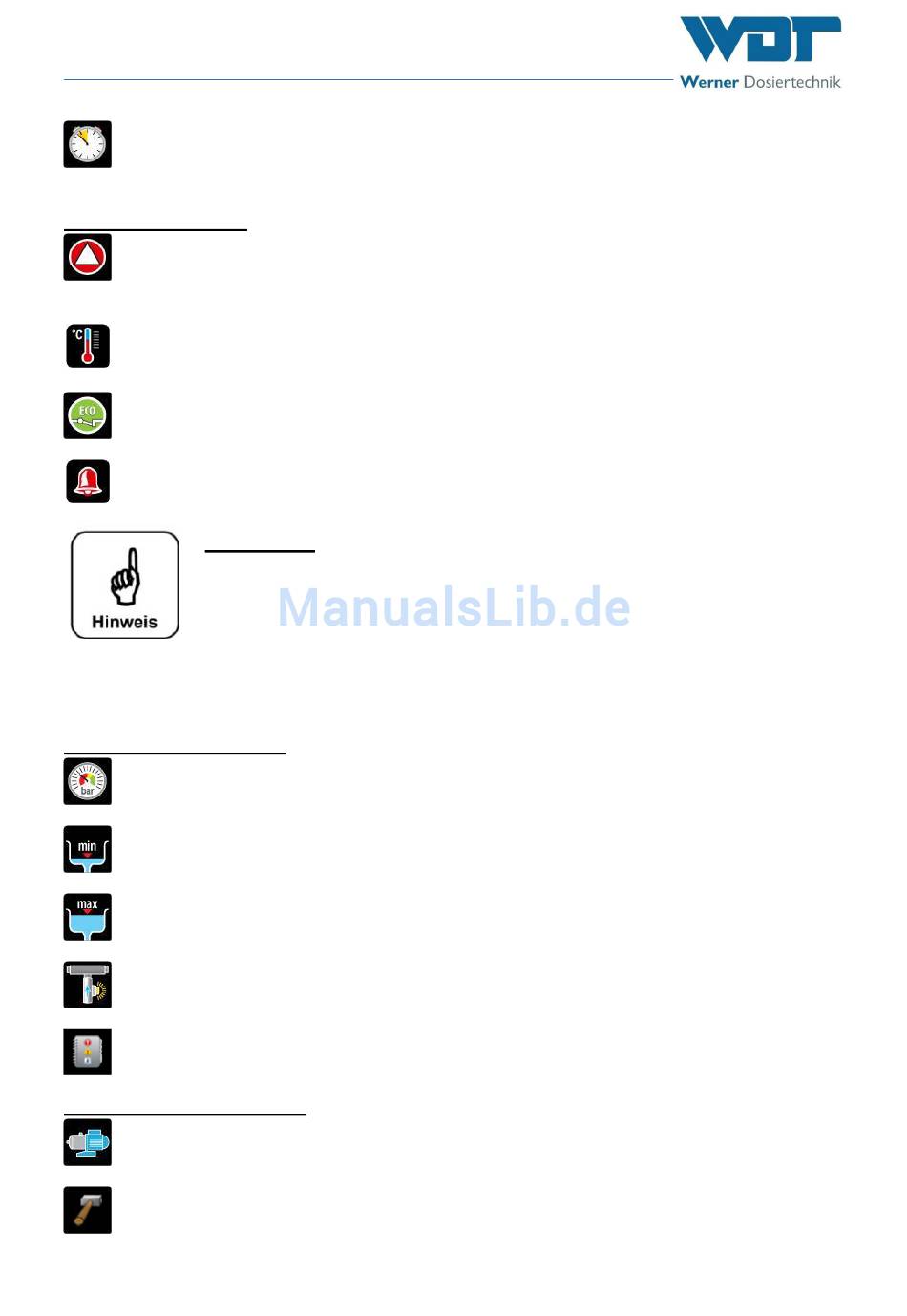

WDT CPR Touch XL-2S Betriebs- Und Montageanleitung Seite 58

CPR Touch XL, Steuereinheit
Eine dynamische Dosierzeit wurde überschritten. Der entsprechende Ausgang ist blockiert.
Aus Platzgründen wird keine Unterscheidung der einzelnen Kanäle vorgenommen!
OUT – Liste (allgemein)
rot = Ausgang pH-Regulierung aktiv
gelb = Ausgang Desinfektion aktiv
blau = Ausgang Flockung aktiv
Ausgang Temperatur aktiv.
Der ECO-Betrieb ist aktiv. Es erfolgt eine Rückmeldung zum ECO-Betrieb an den
Zentralschaltschrank
Das Alarmrelais ist aktiv.
HINWEIS !
Die Firmware gibt es in unterschiedlichen Gerätevarianten. Je nach
Funktionsumfang werden in den einzelnen Menüpunkten mehr
oder weniger Icons eingeblendet.
Nachfolgende Symbole sind nur bei der Gerätevariante GRANUDOS aktiv.
IN – Liste (nur für Granudos)
Der Druck an der GRANUDOS-Treibwasserpumpe ist zu gering. Die Treibwasserpumpe wird
gestoppt
Das Niveau in der GRANUDOS-Spülwanne ist zu gering. Die Treibwasserpumpe wird gestoppt
Das Niveau in der GRANUDOS- Spülwanne ist zu hoch. Die Dosierung von Chlor und Säure ist
gestoppt
Der Durchfluss im GRANUDOS ist zu gering. Die Dosierung von Chlor und Säure ist gestoppt.
Die Sicherung des Chlor-Dosiermotors hat ausgelöst.
OUT – Liste (nur für Granudos)
Die Treibwasserpumpe ist aktiv
Der Klopfer ist aktiv. Dieses Symbol wird nur sehr kurz eingeblendet
