Anschlussmöglichkeiten - Auerswald COMpact 2104 Bedienhandbuch

Tn Teilnehmer
TAE Telekommunikations-Anschluss-Einheit
Tk Telekommunikations (-Anlage)
3PTY ISDN-Dienstemerkmal: „Dreierkonferenz" (Three Party Service)
Tn31 Tn32 Tn33 Tn34 Display

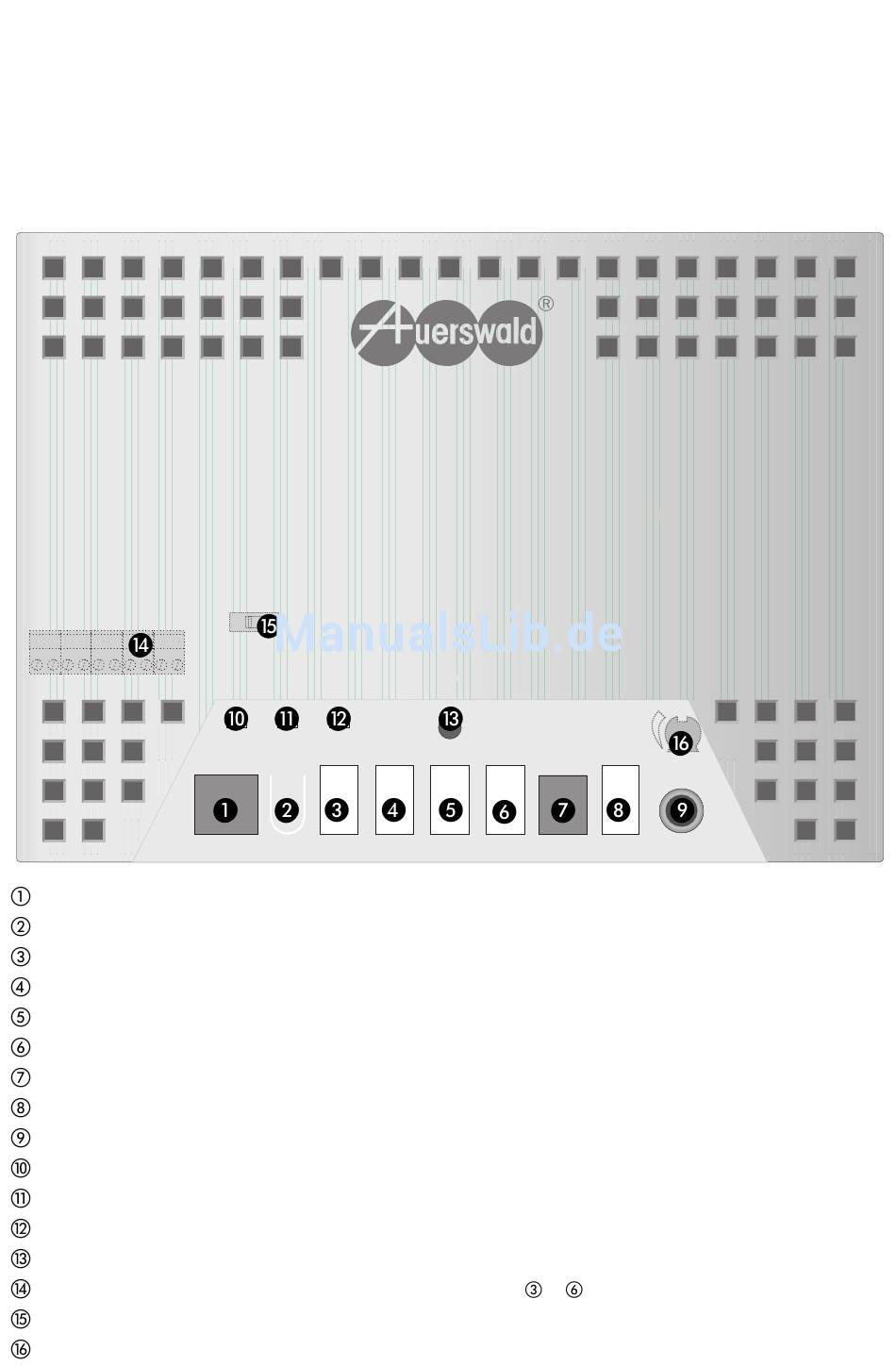

Westernbuchse für den Anschluss an den NTBA.
Taster für die Auslösung des automatischen Anlagen-Software-Updates.
TAE-Buchse für den Anschluss eines analogen Gerätes, z. B. Telefon, Fax (Rufnummer 31).
TAE-Buchse für den Anschluss eines analogen Gerätes, z. B. Telefon, Fax (Rufnummer 32).
TAE-Buchse für den Anschluss eines analogen Gerätes, z. B. Telefon, Fax (Rufnummer 33).
TAE-Buchse für den Anschluss eines analogen Gerätes, z. B. Telefon, Fax (Rufnummer 34).
Westernbuchse für den Anschluss an einen PC/Drucker (serielle Schnittstelle).
TAE-Buchse für den Anschluss eines Systemdisplays SD-420.
Cinch-Buchse für den Anschluss eines Ausgabegerätes für die externe Wartemusik.
LED für die Anzeige von Aktivitäten auf dem S
LED für die Anzeige der Durchführung des Anlagen-Software-Updates
LED für die Anzeige des Betriebszustands (ein/aus).
Befestigungsschraube für den Gehäusedeckel.
Schraubklemmen (innerhalb des Gehäuses; parallel geschaltet zu
Programmierschalter (innerhalb des Gehäuses).
Lautstärkeregler für die externe Wartemusik (innerhalb des Gehäuses).
Anschlussmöglichkeiten
C O M p a c t
Programmieren
· · · · 2 1 0 4 · · · ·
erlaubt gesperrt
Power
Up-
S ext. Tn31 Tn32
date
0
-Bus
0
Tn33 Tn34 PC
(Seite 82).
(Seite
... ) für feste Verdrahtung von TAE-Dosen.
Lautstärke
Display
Audio
83).
