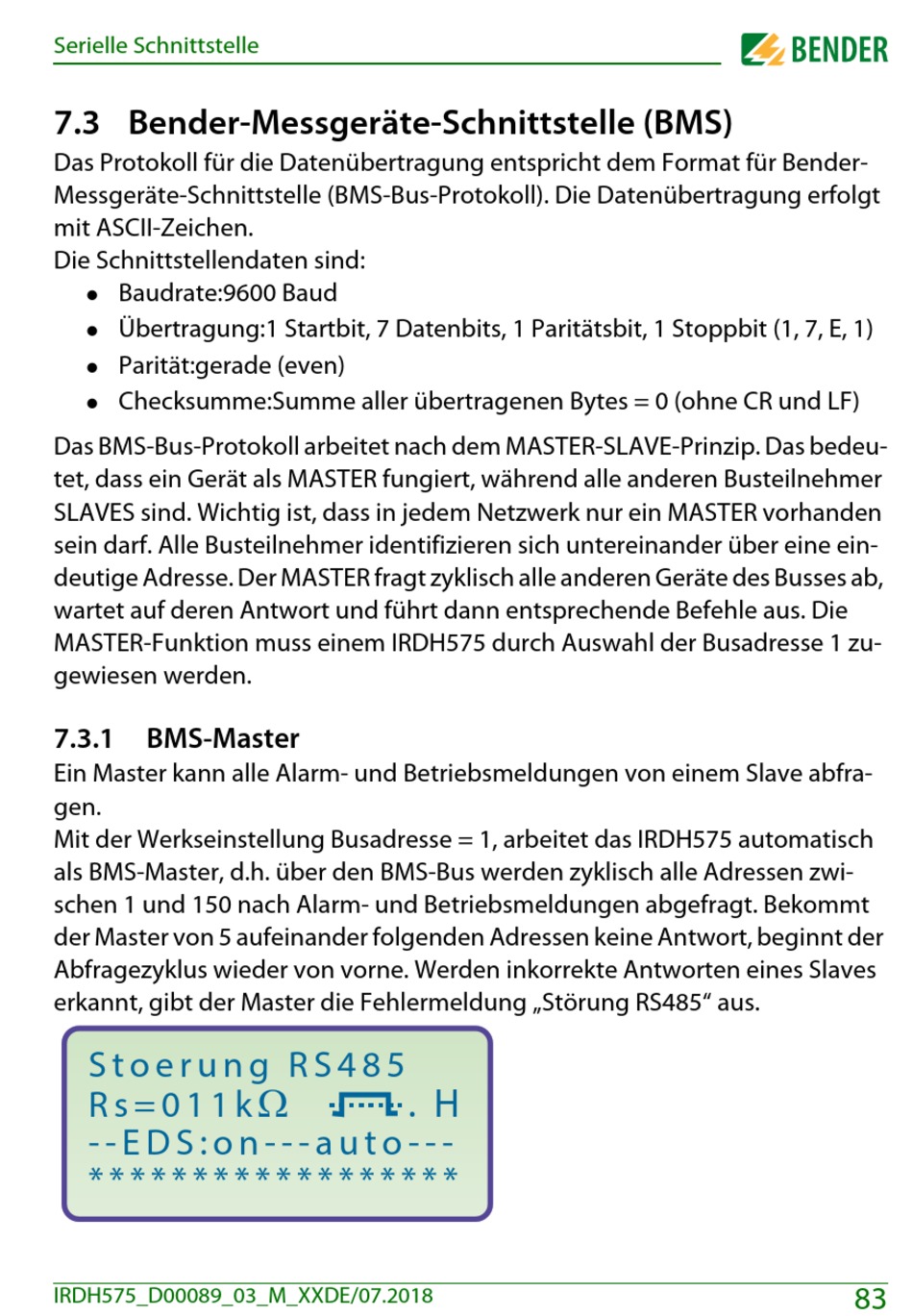

Serielle Schnittstelle
7.3 Bender-Messgeräte-Schnittstelle (BMS)
Das Protokoll für die Datenübertragung entspricht dem Format für Bender-
Messgeräte-Schnittstelle (BMS-Bus-Protokoll). Die Datenübertragung erfolgt
mit ASCII-Zeichen.
Die Schnittstellendaten sind:
Baudrate:9600 Baud
Übertragung:1 Startbit, 7 Datenbits, 1 Paritätsbit, 1 Stoppbit (1, 7, E, 1)
Parität:gerade (even)
Checksumme:Summe aller übertragenen Bytes = 0 (ohne CR und LF)
Das BMS-Bus-Protokoll arbeitet nach dem MASTER-SLAVE-Prinzip. Das bedeu-
tet, dass ein Gerät als MASTER fungiert, während alle anderen Busteilnehmer
SLAVES sind. Wichtig ist, dass in jedem Netzwerk nur ein MASTER vorhanden
sein darf. Alle Busteilnehmer identifizieren sich untereinander über eine ein-
deutige Adresse. Der MASTER fragt zyklisch alle anderen Geräte des Busses ab,
wartet auf deren Antwort und führt dann entsprechende Befehle aus. Die
MASTER-Funktion muss einem IRDH575 durch Auswahl der Busadresse 1 zu-
gewiesen werden.
7.3.1
BMS-Master
Ein Master kann alle Alarm- und Betriebsmeldungen von einem Slave abfra-
gen.
Mit der Werkseinstellung Busadresse = 1, arbeitet das IRDH575 automatisch
als BMS-Master, d.h. über den BMS-Bus werden zyklisch alle Adressen zwi-
schen 1 und 150 nach Alarm- und Betriebsmeldungen abgefragt. Bekommt
der Master von 5 aufeinander folgenden Adressen keine Antwort, beginnt der
Abfragezyklus wieder von vorne. Werden inkorrekte Antworten eines Slaves
erkannt, gibt der Master die Fehlermeldung „Störung RS485" aus.
S t o e r u n g R S 4 8 5
R s = 0 1 1 k
- - E D S : o n - - - a u t o - - -
* * * * * * * * * * * * * * * * * *
