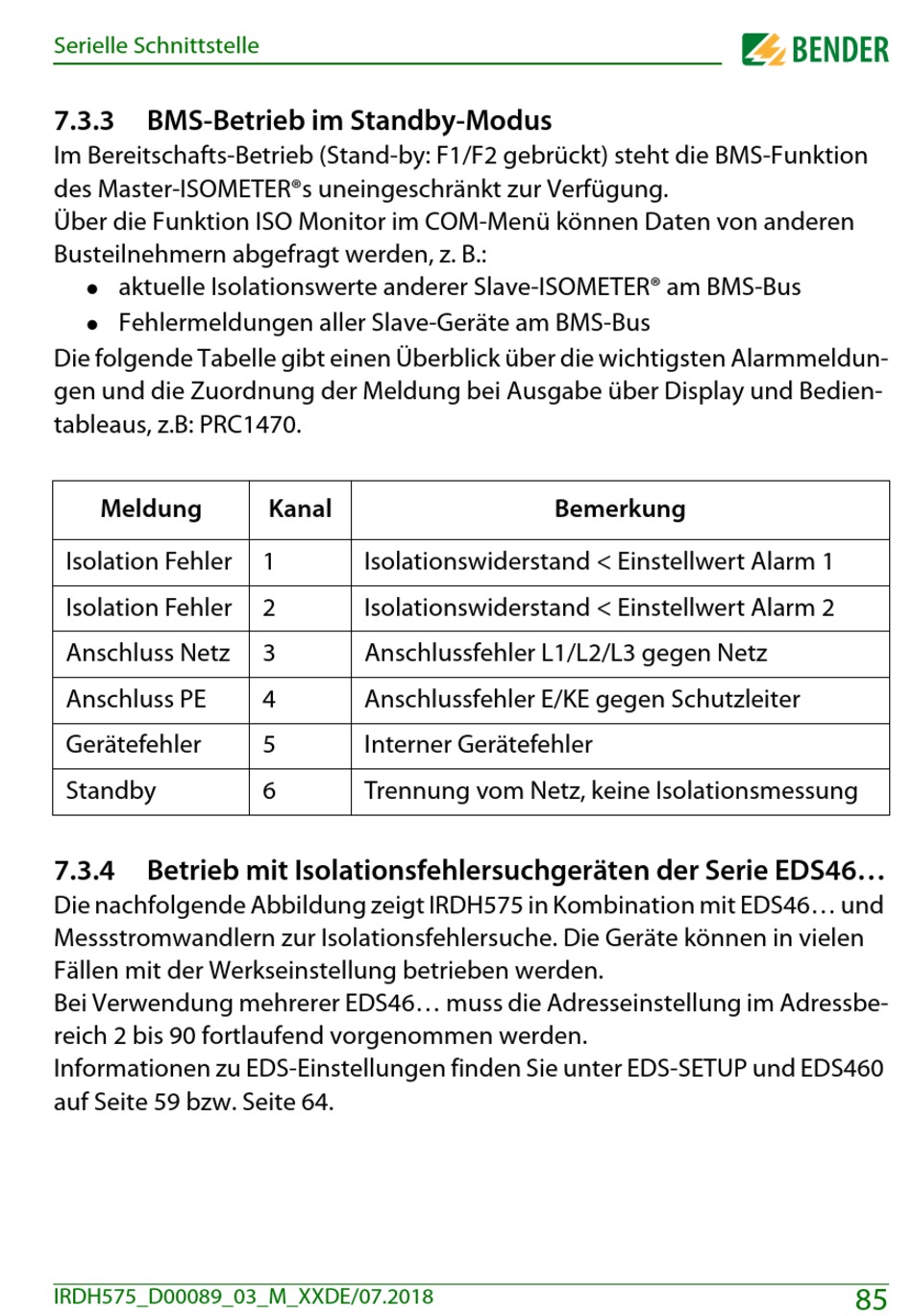

Serielle Schnittstelle
7.3.3
BMS-Betrieb im Standby-Modus
Im Bereitschafts-Betrieb (Stand-by: F1/F2 gebrückt) steht die BMS-Funktion
des Master-ISOMETER®s uneingeschränkt zur Verfügung.
Über die Funktion ISO Monitor im COM-Menü können Daten von anderen
Busteilnehmern abgefragt werden, z. B.:
aktuelle Isolationswerte anderer Slave-ISOMETER® am BMS-Bus
Fehlermeldungen aller Slave-Geräte am BMS-Bus
Die folgende Tabelle gibt einen Überblick über die wichtigsten Alarmmeldun-
gen und die Zuordnung der Meldung bei Ausgabe über Display und Bedien-
tableaus, z.B: PRC1470.
Meldung
Isolation Fehler
Isolation Fehler
Anschluss Netz
Anschluss PE
Gerätefehler
Standby
7.3.4
Betrieb mit Isolationsfehlersuchgeräten der Serie EDS46...
Die nachfolgende Abbildung zeigt IRDH575 in Kombination mit EDS46... und
Messstromwandlern zur Isolationsfehlersuche. Die Geräte können in vielen
Fällen mit der Werkseinstellung betrieben werden.
Bei Verwendung mehrerer EDS46... muss die Adresseinstellung im Adressbe-
reich 2 bis 90 fortlaufend vorgenommen werden.
Informationen zu EDS-Einstellungen finden Sie unter EDS-SETUP und EDS460
auf Seite 59 bzw. Seite 64.
IRDH575_D00089_03_M_XXDE/07.2018
Kanal
1
Isolationswiderstand < Einstellwert Alarm 1
2
Isolationswiderstand < Einstellwert Alarm 2
3
Anschlussfehler L1/L2/L3 gegen Netz
4
Anschlussfehler E/KE gegen Schutzleiter
5
Interner Gerätefehler
6
Trennung vom Netz, keine Isolationsmessung
Bemerkung
85
