ISOMETER® IR425-D4
Isolationsüberwachungsgerät für ungeerdete
AC/DC-Steuerstromkreise (IT-Systeme)
IR425-D4_D00039_05_D_XXDE/07.2024

Werbung

loading

Inhaltszusammenfassung für Bender ISOMETER IR425-D4

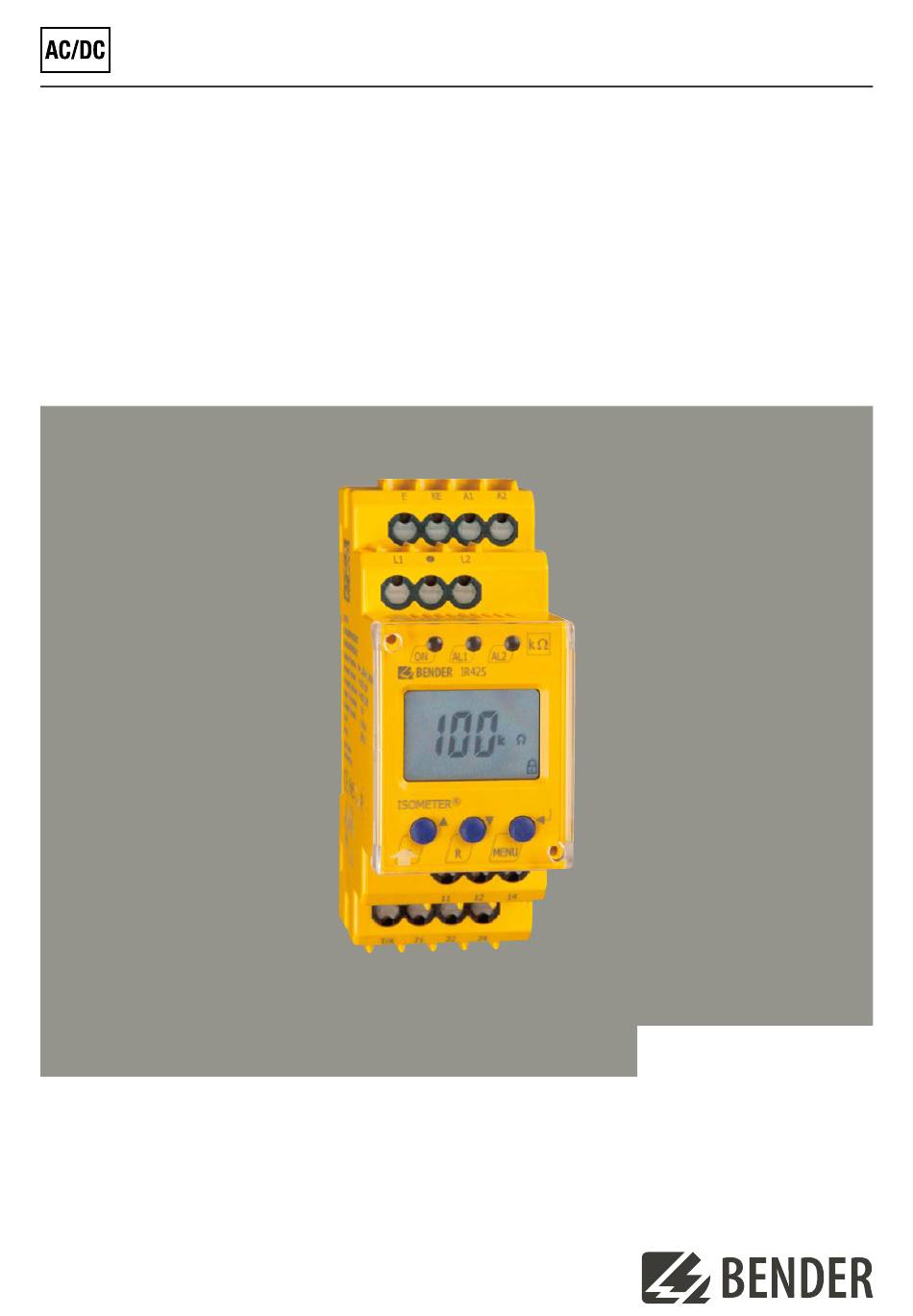

  • Seite 1 ISOMETER® IR425-D4 Isolationsüberwachungsgerät für ungeerdete AC/DC-Steuerstromkreise (IT-Systeme) IR425-D4_D00039_05_D_XXDE/07.2024...
  • Seite 2 ISOMETER® IR425-D4 Isolationsüberwachungsgerät für ungeerdete AC /DC-Steuerstromkreise (IT-Systeme) Produktbeschreibung Die ISOMETER® der Serie IR425 überwachen den Isolationswiderstand von ungeerdeten AC/DC-Steuerstromkreisen (IT-Systeme) 0…300 V. Die in AC/DC-Systemen vorhandenen gleichstromgespeisten Komponenten haben keine Einfluss auf das Ansprechverhalten. Durch die separate Versorgungsspannung ist auch eine Überwachung des spannungslosen Systems möglich.
  • Seite 3 ISOMETER® IR425-D4 Bedienelemente Gerätefront Element Funktion grün - On gelb - Vorwarnung gelb - Alarm Aufwärts-Taste Test-Taste (> 1,5 s drücken) Bei gedrückter Test-Taste werden die Display-Elemente angezeigt. Abwärts-Taste Reset-Taste (> 1,5 s drücken) ENTER MENU-Taste (> 1,5 s drücken) MENU Anschlussschaltbild E KE...
  • Seite 4 ISOMETER® IR425-D4 Technische Daten Isolationskoordination nach IEC 60664-1/IEC 60664-3 Schaltglieder Bemessungsspannung 250 V Anzahl 2 (Wechsler K1, K2) Bemessungs-Stoßspannung/Verschmutzungsgrad 4 kV/3 Arbeitsweise Ruhestrom/Arbeitsstrom Sichere Trennung (verstärkte Isolierung) zwischen: Elektrische Lebensdauer bei Bemessungsbedingungen 10000 Schaltspiele (A1, A2) - (L1, L2, E, KE, T/R) - (11-12-14) - (21-22-24) Kontaktdaten nach IEC 60947-5-1 Spannungsprüfung nach IEC 61010-1 2,2 kV...
  • Seite 5 ISOMETER® IR425-D4 Bestellangaben Art.-Nr. Versorgungsspannung Schraubklemme Federklemme IR425-D4-1 B91036403 B71036403 DC 9,6…94 V / AC 16…72 V, 15…460 Hz IR425-D4W-1 B91036403W B71036403W IR425-D4-2 B91036402 B71036402 DC 70…300 V / AC 70…300 V, 15…460 Hz IR425-D4W-2 B91036402W B71036402W Absolutwerte Zubehör Maßbild XM420 Maßangabe in mm Bezeichnung Art.-Nr.
  • Seite 6 Bender GmbH & Co. KG Londorfer Straße 65 35305 Grünberg © Bender GmbH & Co. KG, Germany Germany Änderungen vorbehalten! Tel.: +49 6401 807-0 Die angegebenen Normen berücksichtigen info@bender.de die bis zum 07.2024 gültige Ausgabe, sofern www.bender.de nicht anders angegeben.
