6. Gerätekommunikation
6.1 Gerätekommunikation mit BMS-Bus
6.1.1 RS-485-Schnittstelle mit BMS-Protokoll
Die von der Geräteelektronik galvanisch getrennte RS-485-Schnittstelle dient als physikalisches Übertragungs-
medium für das BMS-Busprotokoll (Bender-Messgeräte-Schnittstelle). Wenn ein Gerät oder andere busfähige
Geräte über den BMS-Bus zu einem Netzwerk verbunden werden, muss der BMS-Bus an seinen beiden Enden
mit Abschlusswiderständen von jeweils 120 Ω terminiert werden. Das Gerät verfügt zu diesem Zweck über den
Terminierungsschalter RS-485 Term. (off/on).
Ein nicht terminiertes RS-485-Netzwerk kann instabil werden und Fehlfunktionen erzeugen. Es dürfen nur das
erste und das letzte Gerät in der Linie terminiert werden. Enthält das Netzwerk Stichleitungen, so werden diese
nicht terminiert. Die Länge der Stichleitungen ist auf max. 1 m beschränkt.

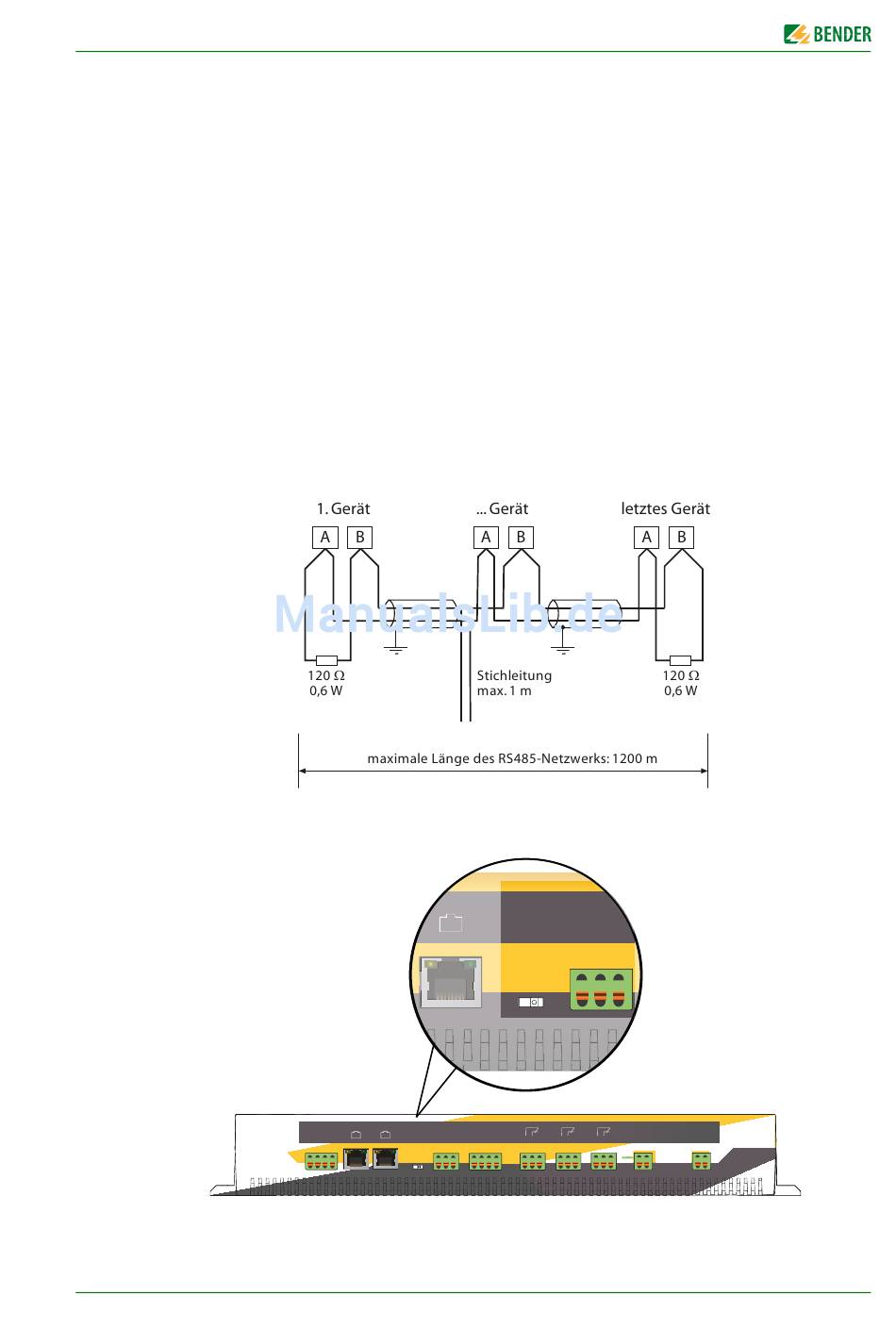

Abb. 6.1: Verdrahtung und Terminierung des BMS-Busses am Gehäuse
iso1685FR(M)_D00002_02_M_XXDE/06.2017
CAN 2
CAN 2
CAN 1
RS-485
CAN 2
Term.
I2+ I2- I1+ I1-
off on
A B S
k l kT IT
I2+ I2- I1+ I1-
A
B
S
k
RS-485
Term.
off on
A B S
A
B
S
K3
K2
K1
E KE
31 32 34
21 22 24
11 12 14
I
kT
IT
31
32 34
21
22 24
11 12 14
E
KE
A1 A2
A1 A2
28
