(3) Den Pfad der GSDML-Datei des JXCP1 eingeben und auf den [Installieren]-Button klicken.
(Sie können die GSDML-Datei für den JXCP1-Controller von der SMC-Website herunterladen
(http://www.smcworld.com).
4.3 JXCP1-Controller in das PROFINET-Netzwerk hinzufügen
(1) Starten Sie [HW Config] aus STEP7 (SIMATIC Manager). (Siehe 4.2(1).)
Fügen Sie den betreffenden Master (SPS) und den PROFINET-Bus in den Bildschirm der
Hardwarekonfiguration hinzu. (Siehe Gebrauchsanweisung der STEP7-Software für nähere
Informationen.)
Lokalisieren Sie das Icon des JXCP1-Controllers im Hardware-Katalog (rechter Bildschirm). Es
befindet sich unter [PROFINET IO], [Additional Field Device], [Controller], [SMC JXC])
Ziehen Sie das Icon aus dem Hardware-Katalog in die PROFINET-IO-Systemleitung
(PROFINET-Netzwerk).
PROFINET-IO-Systemleitung (Bus)
JXCP.xm
l

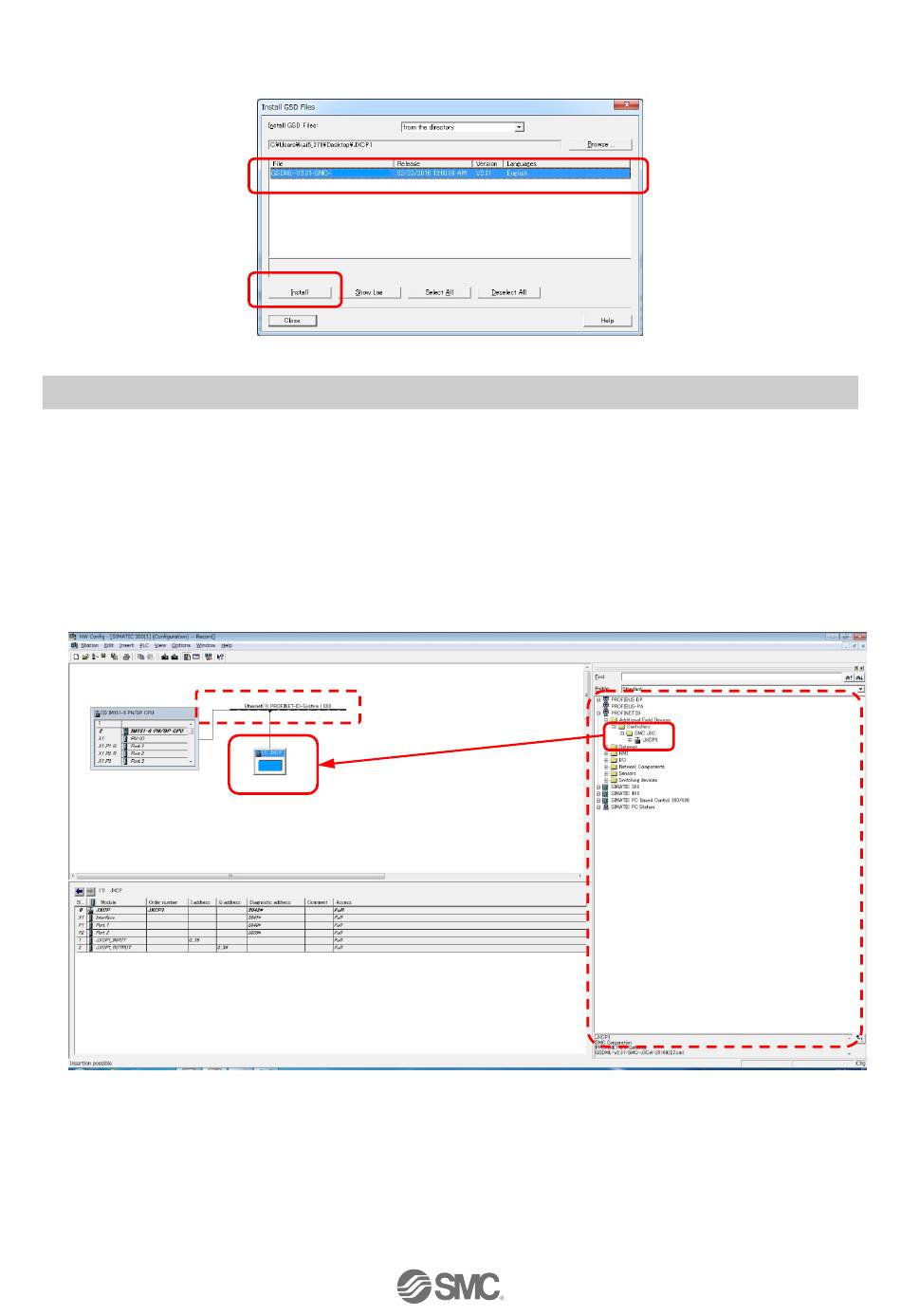

Abb. 4.3 Installation der GSDML-Datei
JXCP1
Abb. 4.4 JXCP1 in das PROFINET-Netzwerk hinzufügen
- 18 -
Hardware-Katalog
