5 | Installation
5.6 SPS-Ausgänge elektrisch anschließen
Technische Daten der
SPS-Ausgänge
34 / 92
Pin 7 ist der gemeinsame negative Pol für alle Eingänge und wird mit dem negativen
Pol der Spannungsquelle verbunden. Die Funktions-Zuordnung der Pins 1 bis 6
können Sie ändern.
WARNUNG
Gefahr durch elektrisch überlastete Bauteile
Eine zu hohe Spannung an den Ein- und Ausgängen kann zu Sach- und
Personenschäden führen.
► Die Spannung am E/A-Anschluss bezogen auf den Schutzleiter oder das
Erdungspotenzial muss kleiner 48 V DC oder 25 V AC sein.
Nominale Ausgangsspannung
Maximale Ausgangsspannung
Maximale Summe der Ströme für die
Ausgangspins 8 bis 11
Maximale Summe der Ströme für die
Ausgangspins 12 ... 15

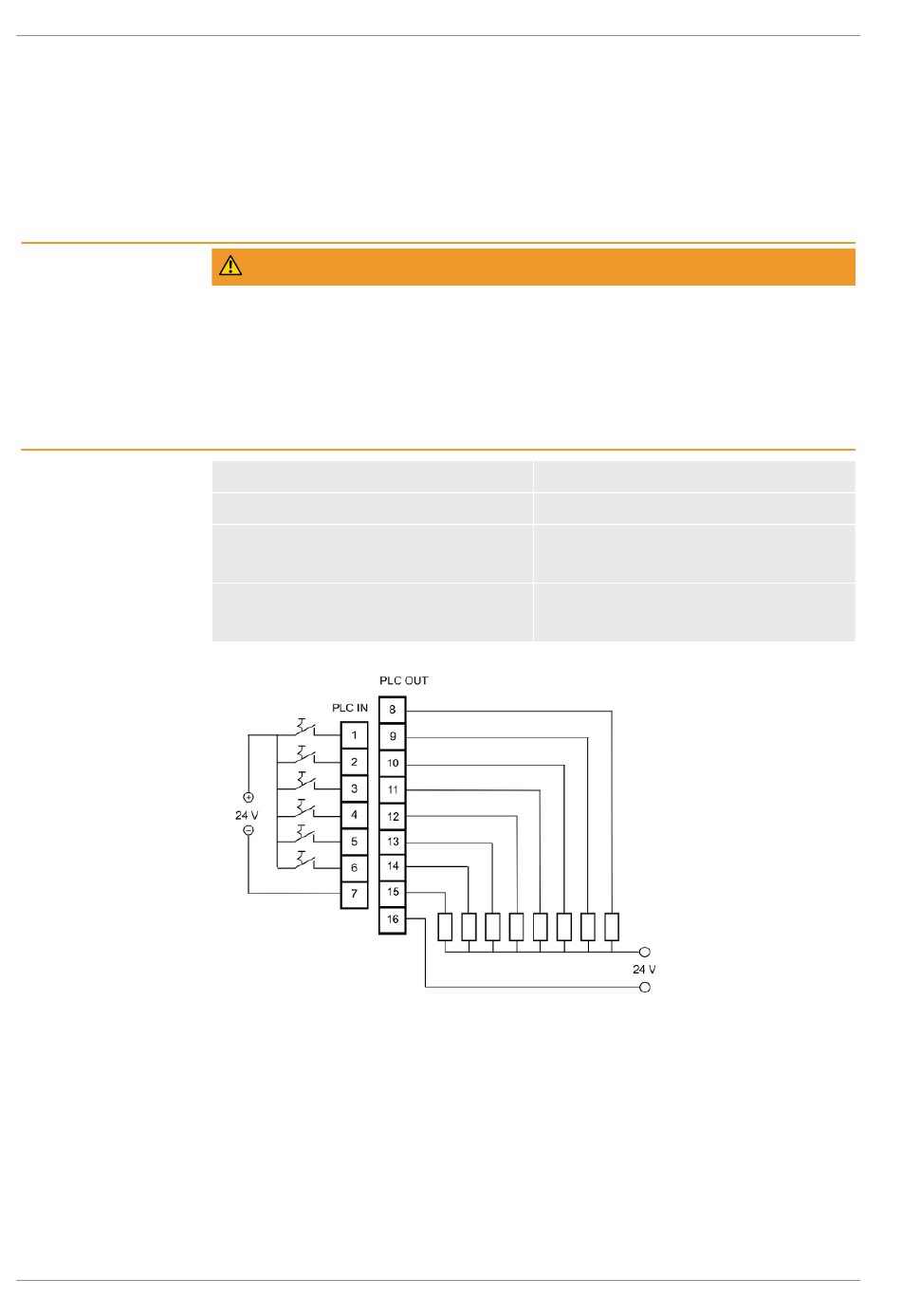

Abb. 14: Elektrischer Anschluss der SPS-Ein- und Ausgänge
±24 V DC
28 V DC
0,75 A (Absicherung über eine interne
Sicherung)
0,75 A (Absicherung über eine interne
Sicherung)
