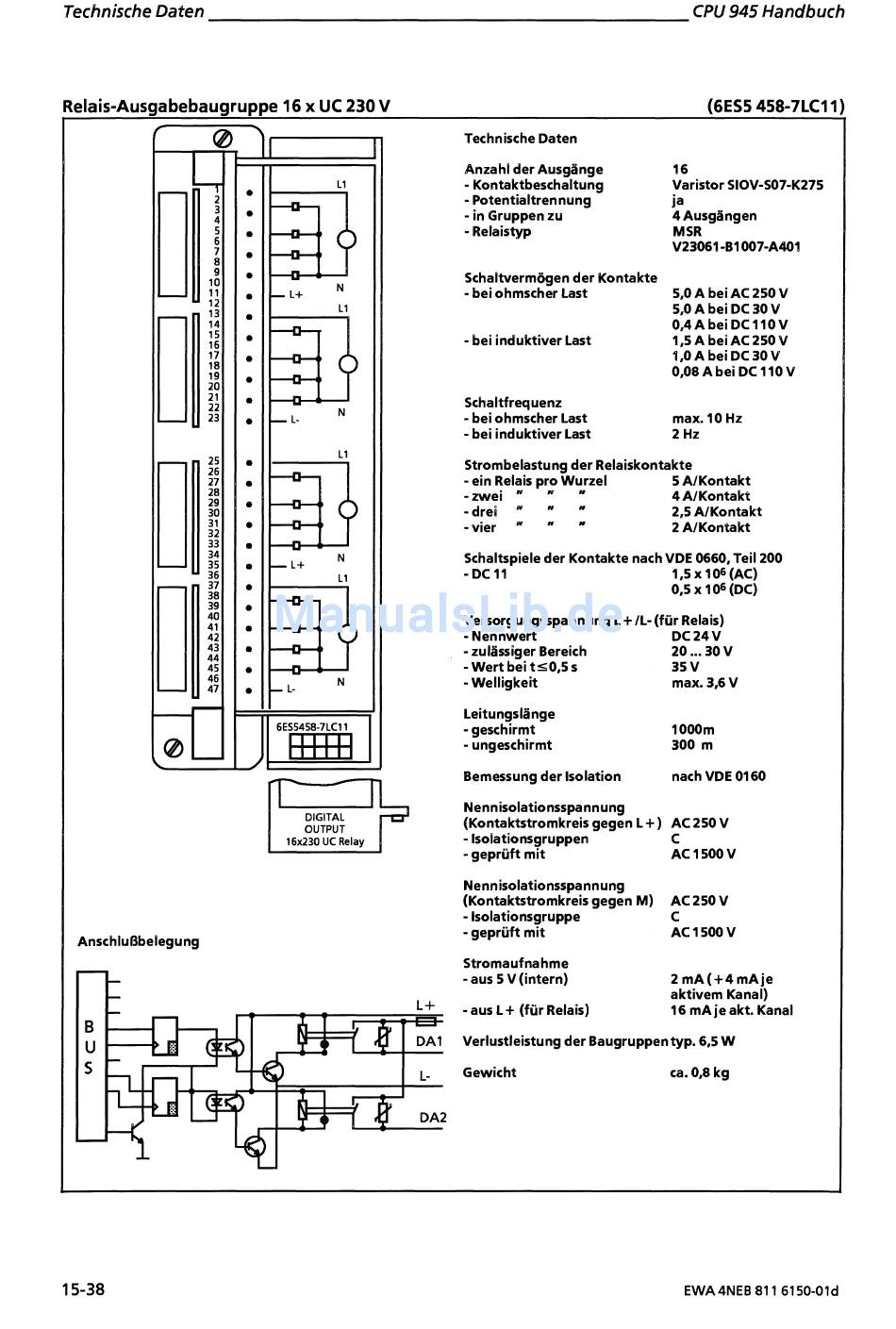

Relais-Ausgabebaugruppe 16
X
UC 230V (6ES5 458-7LC11
Anschlußbelegung
n-
DIGITAL
OUTPUT
Technische Daten
Anzahl der Ausgänge 16
-
Kontaktbeschaltung Varistor SIOV-507-K275
-
Potentialtrennung ja
-
In
Gruppen zu 4 Ausgängen
-
Relaistyp M S R
V23066-B1007-A401
SchaOtvermögen der Kontakte
-
bei ohrnscher Last 5 , O A bei AC 250 V
5 , O A bei DC 30 V
0,4AbeiDC110V
-bei induktiver Last 1.5AbeiAC250M
1.0 A bei DC 30 W
0.08 A bei DC 110 V
Schaltfrequenz
-
bei ohmscher Last max. 10 Hz
-bei induktiver Last 2 Hz
Strombelastung der Relaiskontakte
-ein Relais pro Wurzel 5 AlKontakt
- m e i "
" " 4 AIKontakt
-drei
" " "
2 . 5 AlKontakt
-vier "
"
"
2 AlKontakt
Schaltspiele der Kontakte nach VDE 0660, Teil 200
-DC11 1.5
X
106 (AC)
0 . 5
X
1 O6 (DC)
Versorgungsspannung L+ /L- (für Relais)
-
Nennwert DC24V
-zulässiger Bereich 20
...
30 V
-Wert bei t50,5 s 35 V
-
Welligkeit max. 3.6 V
Leitungslänge
-geschirmt
-
ungeschirmt
Bemessung der Isolation nach VDE 01 60
4
Nennisolationsspannung
(Kontaktstromkreis gegen L
+
) AC 250 V
-
Isoiatiansgruppen
C
-geprüft mit AC 1500 V
Nennisolationsspannung
(Kontaktstromkreis gegen M) AC 250 V
-
Isolationsgruppe C
-geprüft mit AC 1 500 V
Strornaufnahme
-aus 5 V (intern) 2 m A ( + 4 m A j e
aktivem Kanal)
-aus L+ (für Relais) 16 mA je akt. Kanal
Verlustleistung der Baugruppentyp. 6.5 W
Gewicht ca. 0 , 8 kg
