Handbuch Analogwerlverarbeitung
10.6.1 Anschluß von Meßwertgebern an die Analog-Eingabebau-
gruppe 466-3LA11
Die AnschlußbeYegung der Analog-Elngabebaugreippe 466-3LB7 1 hangt ab von der Art der Mes-
sung (massebezogene Messung oder Dlfferenzrnesrung).
Massebezogene Messung
Bei der massebezogenen Messung besitzen
alle Signalleitungen einen gemeinsamen
Bezugspunkt. Der Bezugspunkt w i r d her-
gestellt, indem alle verwendeten M - Ein-
gänge auf einen Punkt geführt werden
(+ Bild 7 0.24).
Da diese A r t der Messung anfällig f ü r Stor-
signale ist, sollten die Signalquellen räum-
lich nahe der Analog-Eingabebaugruppe
466 angeordnet sein.
Es
stehen 16 Kanäle zur Verfügung; nicht
benutzte Kanäle müsseri kurzgeschiossen
werden (Brücke zwischen M
+
u n d
M-).
Bezeichnung der Kanale u n d Zusarnmen-
fassung zu Kanalgruppen
Die Kanäle sind auf der Baugruppe folgen-
dermaßen bezeichnet:
Kanal 0: MO+
MO-
Kanal 1: M 1
+
M I -
Kanal 15: M15+
M 1 5-
Jeweils vier Kanäle sind zu Kanalgruppen
zusammengefaßt, f ü r die sich getrennte
Meßbereiche einstellen lassen:
Kanalgruppe I: Kanal 0
...
3
Kanalgruppe
1 1 :
Kanal 4
...
7
Kanalgruppe 1 1 1 : Kanal
8
...
11
Kanalgruppe
IV:
Kanal 12
...
15

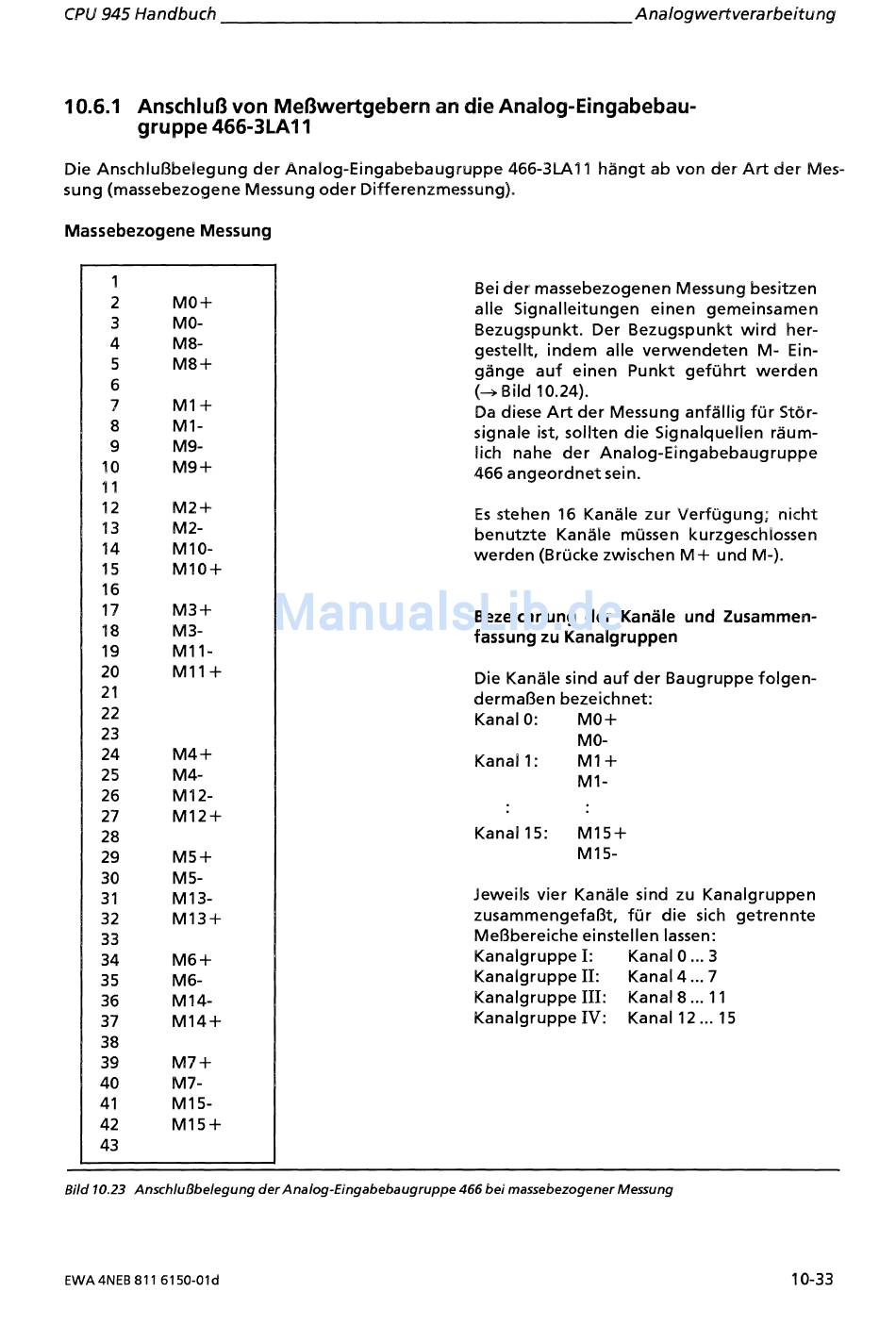

Bild 10.23 Anschlußbelegung der Analog-Eingabebaugruppe 466 bei massebezogener Messung
