Siemens simatic s5-115u Handbuch Seite 168

CPU 945 Handbuch Steuerungsprograrnrn testen, laden und Inbetriebnahme eher Anbge
Während der Bearbeitungskontrolle i s t keine Korrektur möglich, jedoch können weitere Test- und
AG-Funktionen ausgeführt werden:
Ein- und Ausgabe (Programmänderungen möglich)
Direkte Signalzustandsanzeige (STATUS VAR)
Steuerung von Ausgängen und Variablen (STEUERN, STEUERN VAR)
Auskunft-Funktionen (USTACK, BSTACK)
Nach Abbruch der Funktion, bzw. bei Geräte- oder Programmfehler, geht das AG in STOP und die
entsprechende LED im Bedienfeld der CPU leuchtet.
Informationen zum Aufruf der Funktion am P G finden Sie in den zugehörigen Handbüchern.
4.2.3
Testfunktion STATUSISTATUS VAR
Die Testfunktionen STATUS und STATUS VAR zeigen die Signalzustände von Operanden und das
VKE an.
Je nachdem. zu welchem Zeitpunkt die Signalzustände betrachtet werden, unterscheidet man
zwischen der programmabhängigen (STATUS) und der direkten Signalzustandsanzeige (STATUS
VAR).

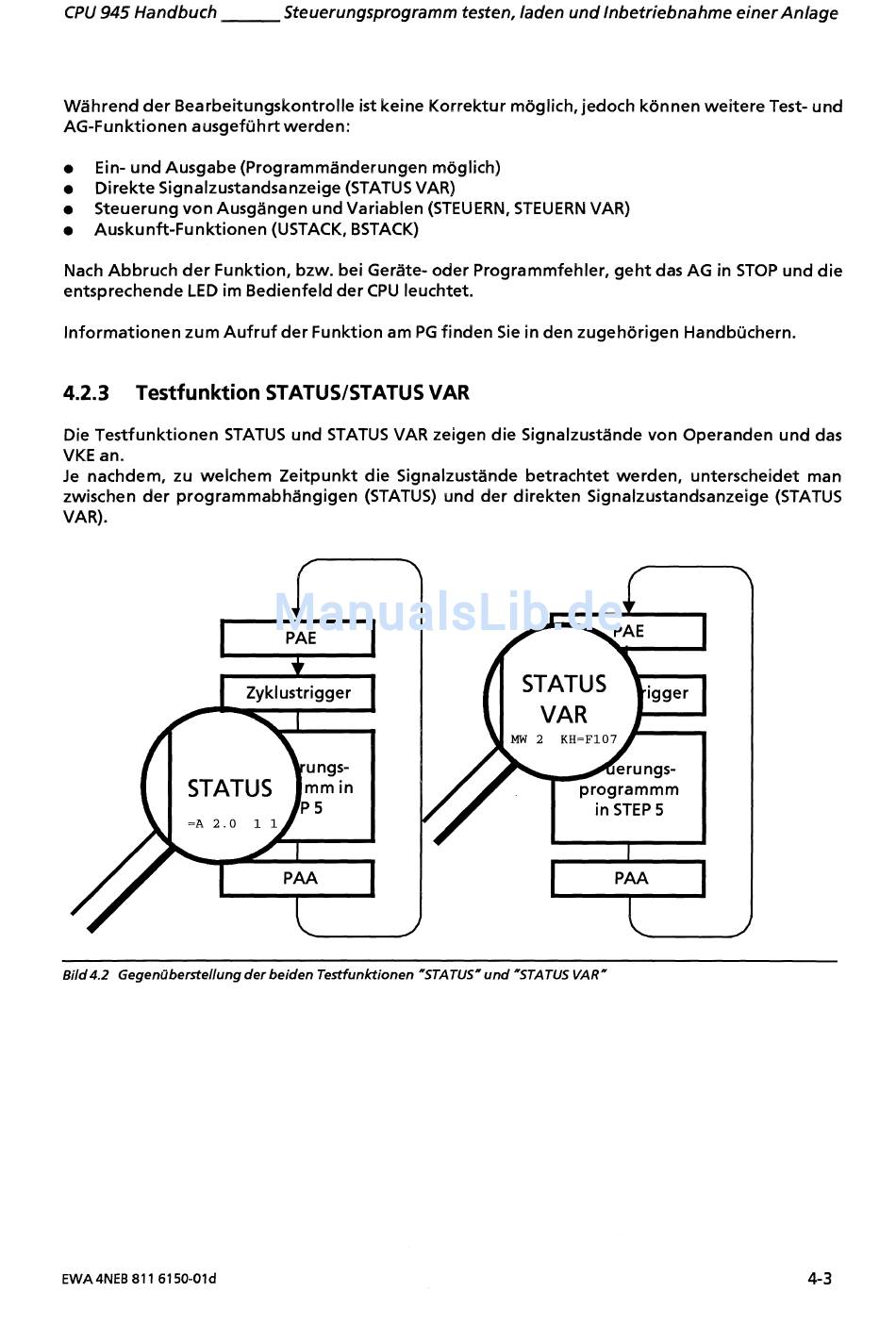

Bild 4.2 Gegenüberstellung der beiden Testfunktionen "STATUS" und "STATUS VAR"
