CPU
945 Handbuch Aufbaurichtlinien

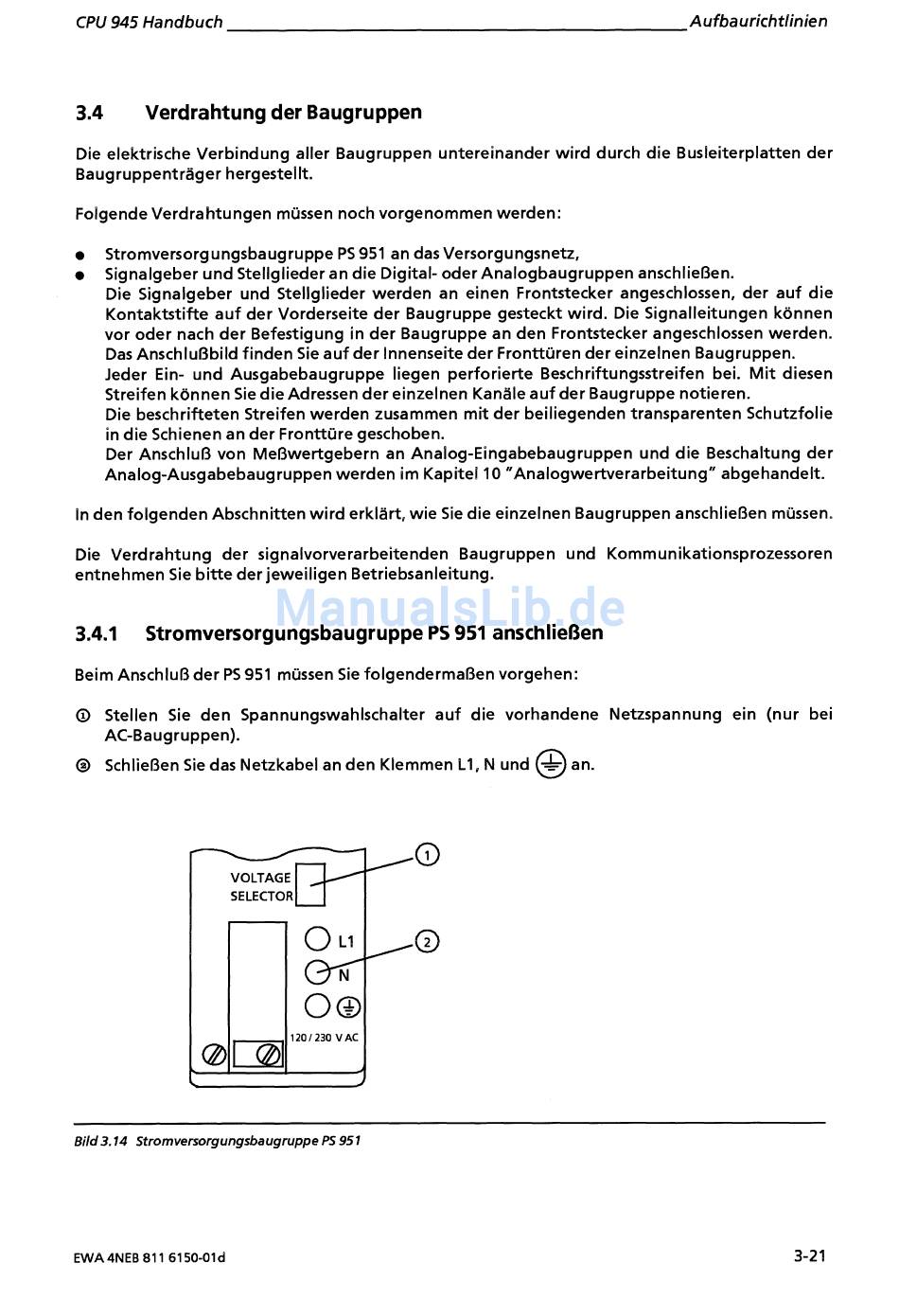

3.4 Verdrahtung der Baugruppen
Die eiektrische Verbindung aller Baugruppen untereinander wird durch die Busleiterplatten der
Baugruppenträger hergestellt.
Folgende Verdrahtungen müssen noch vorgenommen werden:
Stromversorgungsbaugruppe P S 951 an das Versorgungsnetz,
Signalgeber und Stellglieder an die Digital- oder Analogbaugruppen anschließen.
Die Signalgeber und Stellglieder werden an einen Frontstecker angeschlossen, der auf die
Kontaktstifte auf der Vorderseite der Baugruppe gesteckt wird. Die Signalleitungen können
vor oder nach der Befestigung In der Baugruppe an den Frontstecker angeschlossen werden.
Das AnschIußbiId finden Sie auf der Innenseite der Fronttüren der einzelnen Baugruppen.
Jeder Ein- und Ausgabebaugruppe liegen perforierte Beschriftungsstreifen bei. M i t diesen
Streifen können Sie die Adressen der einzelnen Kanäle auf der Baugruppe notieren.
Die beschrifteten Streifen werden zusammen mit der beiliegenden transparenten Schutzfolie
in die Schienen an der Fronttüre geschoben.
Der Anschluß von Meßwertgebern an Analog-Eingabebaugruppen und die Beschaltung der
Analog-Ausgabebaugruppen werden im KapiteR 10 "Analogwertverarbeitung" abgehandelt.
In den folgenden Abschnitten wird erklärt, wie Sie die einzelnen Baugruppen anschließen mYssen.
Die Verdrahtung der signalvorverarbeitenden Baugruppen und Kommunikationsprozessoren
entnehmen Sie bitte der jeweiligen Betriebsanleitung.
3.4.1 Strornversorgungsbaugruppe PS 951 anschließen
Beim Anschluß der P S 951 müssen Sie folgendermaßen vorgehen:
O
Stellen Sie den Spannungswahlschalter auf die vorhandene Netzspannung ein (nur bei
AC-Baugruppen).
@ Schließen Sie das Netrkabel an den Klemmen
LI. N
und
@
an.
3.14 Strornversorgungsbaugruppe PS 951
EWA 4NEB 81 1 61 50-01
