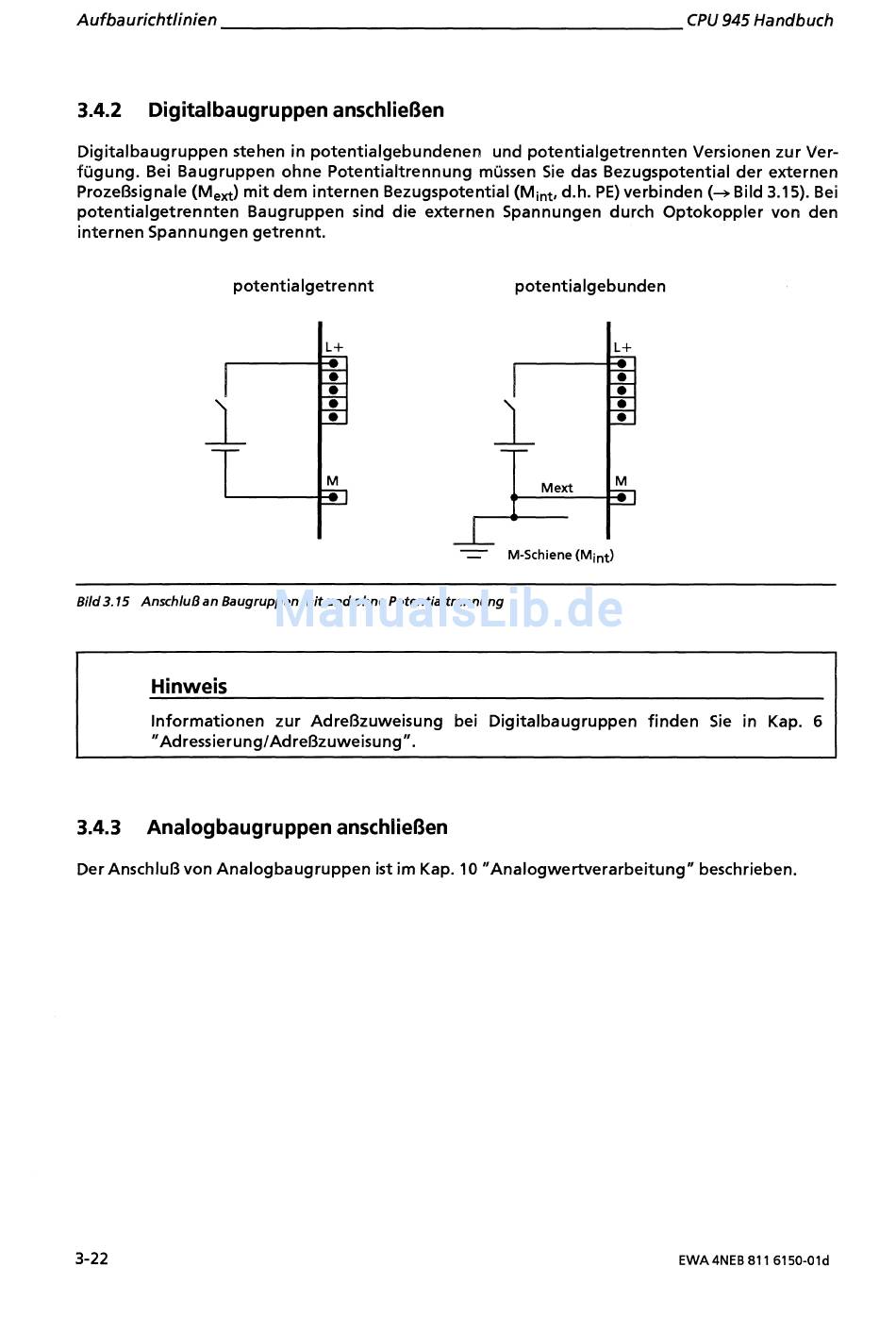

3.4.2 Digitalbaugruppen anschließen
Digitalbaugruppen stehen in potentialgebundenen und potentialgetrennten Versionen zur Ver-
fügung. Bei Baugruppen ohne Potentiaitrenneing müssen Sie das Bezugspotential der externen
Prozeßsignale (MeH) mit dem internen Bezugspotential (Mint d.h. PE) verbinden (+Bild 3.1 5). Bei
potentialgetrennten Baugruppen sind die externen Spannungen durch Optokoppler von den
internen Spannungen getrennt.
potentialgetrennt potentialgebunden
Bild3.15 Anschluß an Baugruppen mit und ohne Potentialtrennung
Hinweis
Informationen zur Adreßzuweisung bei Digitalbaugruppen finden Sie in Kap. 6
"Adressierung/Adreßzuweisung".
3.4.3 Analogbaugruppen anschließen
Der Anschluß von Analogbaugruppen i s t im Kap. 10 "Analogwertverarbeitung" beschrieben.
