Siemens simatic s5-115u Handbuch Seite 524

CPU 945
Handbuch
Kommunikationsmog/ichkeiten
12.7
Schnittstellenmodule
In diesem Kapitel erfahren Sie, welche Schnittstellenmodule Sie in der CPU 945 einsetzen können.
Außerdem werden Ihnen die Schnittstel~enrnodule in ihrer Funktlonalität einzeln erläutert.
Die CPU 945 besitzt neben der 1. seriellen Schnittstelle (511) einen Aufnahmeschacht für ein
Schnittstellenmodul als 2. serielle Schnittstelle (512).
Einsetzen können Sie in der CPU 945 folgende Schnittstellenmodule:
PG-Modul(15polig) 6ES5 752-OeA52
V.24-Modul(25polig) 6ES5 752-OLL422
TTY-Modul(25polig) 6ES5 752-OLAI 2
RS 422-Al485-Modul(15polig) 6ES5 752-OLA42
SINEC LI-Modul (1 5polig) 6ES5 752-OeA62
chnittstellenmodul

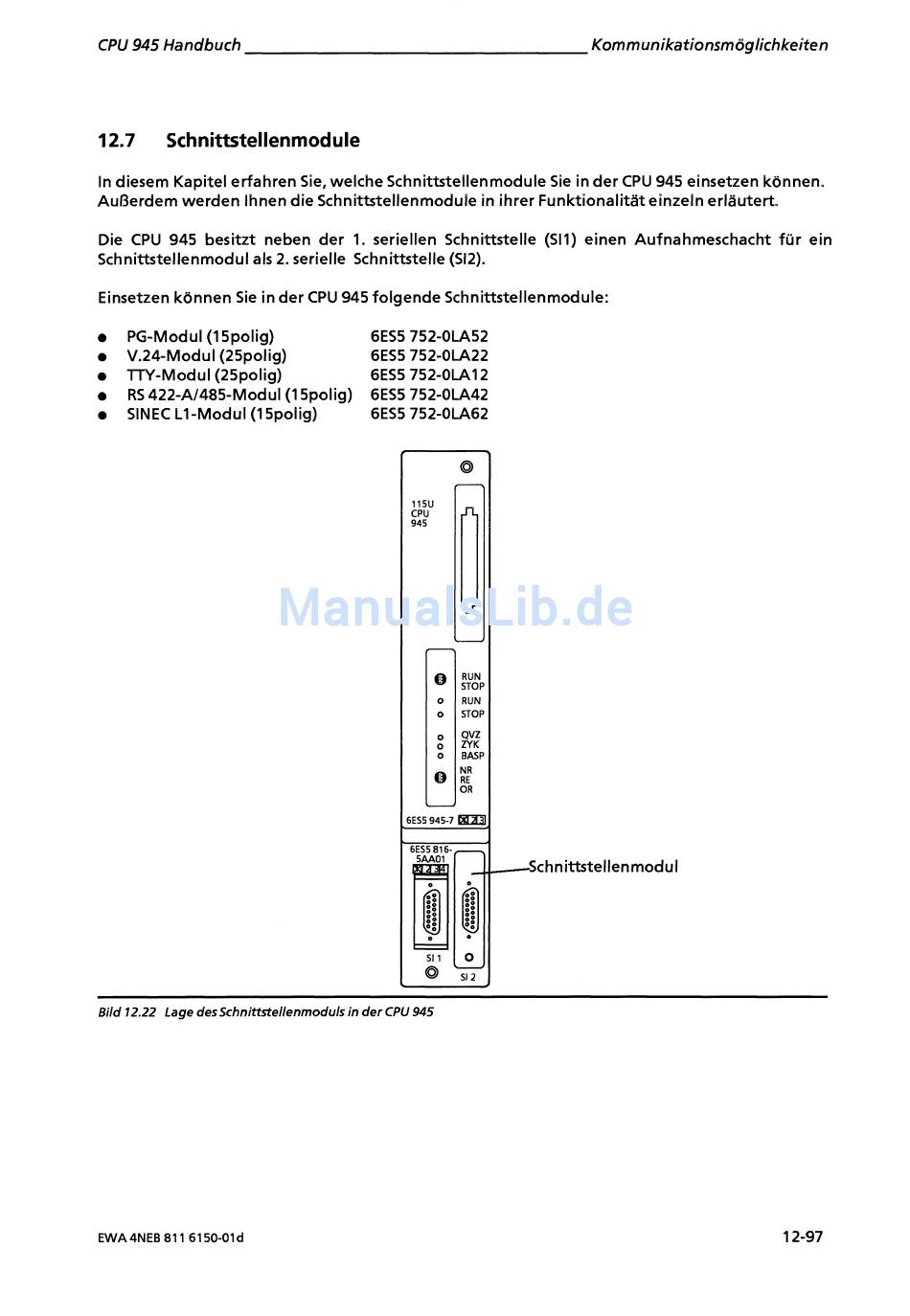

Bild 12.22 Lage des khnittstellenmoduls in der CPU 945
