CPU
945 Handbuch Aufbaur;chtlinien
Automatisierungsgerät mit Prozeß-Peripherie an ungeerdeter Einspeisung betreiben
Bei ungeerdeten Einspeisungen sind weder Außenleiter noch Sternpunktleiter mit dem Schutz-
leiter verbunden. Der Betrieb des AGs mit potentialgebundenen Stromversorgungen ist nicht
erlaubt.
Beachten Sie beim Anschluß der Stromversorgungen:
fn Netzen mit 3X230V dürfen Sie die Stromversorgung unmittelbar an zwei" Außenleiter
anschließen ( + Bild 3.21).
In Netzen mit 3X400V ist der Anschluß zwischen Außenleiter und Neutralleiter nicht erlaubt
(unzulässig hohe Spannung bei Erdschluß). Verwenden Sie in diesen Netzen Zwischentrafos.
Niederspannungsverteilung
z.B. IT-System
L2
-
L3
-
PE-
Autornatisierungsgerät
Steuerstrorn-Versorgu ng
Prozeß-Peripherie
potentialgebundene DC-Baugruppen
, .
0
-
- - - -
,
-
- - - -
Lastversor~un~ DC 5
...
60 Vfür

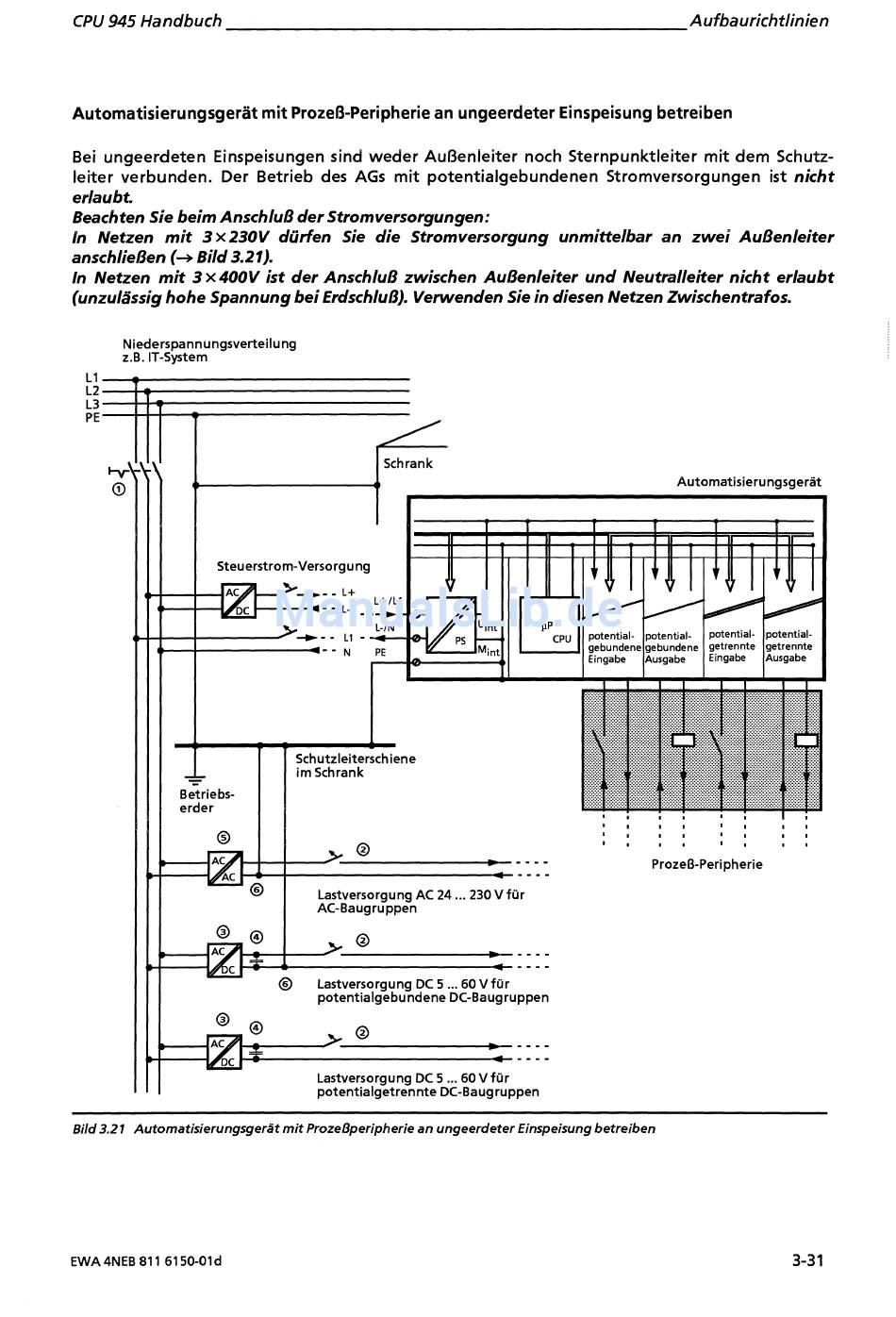

Bild 3.21 Automatirierungsgerät mit Prozeßperfppherie an ungeerdeter Einspeisung betreiben
