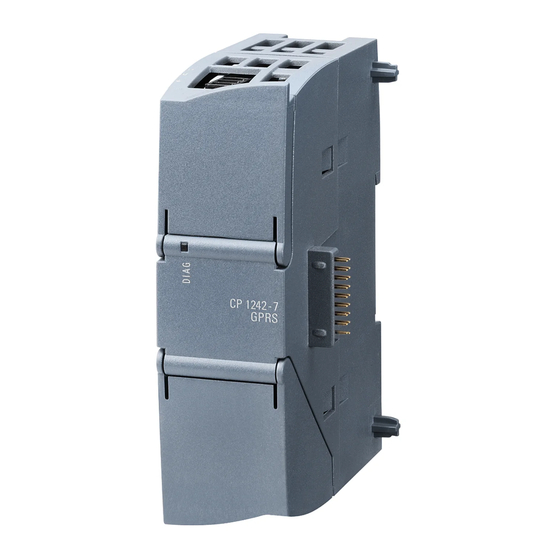

Siemens CP 1242-7 Bedienungsanleitung
  1. Anleitungen
  2. Marken
  3. Siemens Anleitungen
  4. Prozessoren
  5. CP 1242-7
  6. Bedienungsanleitung

Siemens CP 1242-7 Bedienungsanleitung

Für s7-1200
Vorschau ausblenden
Inhaltsverzeichnis

Werbung

Quicklinks

Diese Anleitung herunterladen
CP 1242-
7


SIMATIC NET
S7-1200 - Telecontrol
CP 1242-7
Betriebsanleitung
08/2013
C79000-G8900-C247-05
___________________
Vorwort
Anwendung und
___________________
Eigenschaften
___________________
Konfigurationsbeispiele
___________________
LEDs und Anschlüsse
Montage, Anschluss,
___________________
Inbetriebnahme
Hinweise zu Projektierung
___________________
und Betrieb
Projektierung und
___________________
Programmierung
___________________
Instandhaltung und Wartung
___________________
Technische Daten
___________________
Maßzeichnungen
___________________
Zulassungen
___________________
Zubehör
___________________
Literaturverzeichnis
1
2
3
4
5
6
7
8
A
B
C
D

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Siemens CP 1242-7

Inhaltszusammenfassung für Siemens CP 1242-7

  • Seite 1 Vorwort Anwendung und ___________________ Eigenschaften ___________________ Konfigurationsbeispiele SIMATIC NET ___________________ LEDs und Anschlüsse S7-1200 - Telecontrol Montage, Anschluss, ___________________ CP 1242-7 Inbetriebnahme Hinweise zu Projektierung ___________________ und Betrieb Betriebsanleitung Projektierung und ___________________ Programmierung ___________________ Instandhaltung und Wartung ___________________ Technische Daten ___________________ Maßzeichnungen...

  • Seite 2: Qualifiziertes Personal

    Hinweise in den zugehörigen Dokumentationen müssen beachtet werden. Marken Alle mit dem Schutzrechtsvermerk ® gekennzeichneten Bezeichnungen sind eingetragene Marken der Siemens AG. Die übrigen Bezeichnungen in dieser Schrift können Marken sein, deren Benutzung durch Dritte für deren Zwecke die Rechte der Inhaber verletzen kann. Haftungsausschluss Wir haben den Inhalt der Druckschrift auf Übereinstimmung mit der beschriebenen Hard- und Software geprüft.

  • Seite 3: Vorwort

    Platzhalter "X" aufgedruckt (z. B. X 2 3 4). "X" wäre in diesem Fall der Platzhalter für den Hardware-Erzeugnisstand 1. Produktbezeichnung In diesem Dokument wird nachfolgend auch die Bezeichnung "CP" stellvertretend für die vollständige Produktbezeichnung "CP 1242-7" verwendet. CP 1242-7 Betriebsanleitung, 08/2013, C79000-G8900-C247-05...
  • Seite 4 Das vorliegende Handbuch ersetzt die Handbuch-Ausgabe 10/2012. Aktuelle Handbuchausgabe im Internet Die aktuelle Ausgabe dieses Handbuchs finden Sie auch auf den Internet-Seiten des Siemens Automation Customer Support unter der folgenden Beitrags-ID: 61029644 (http://support.automation.siemens.com/WW/view/de/61029644) Einen Link auf das aktuelle Handbuch zur Versionshistorie der SIMATIC NET- Programmbausteine finden Sie im Literaturverzeichnis im Anhang dieses Buchs.
  • Seite 5 50305045 (http://support.automation.siemens.com/WW/view/de/50305045) Service & Support Zusätzlich zur Produktdokumentation unterstützt Sie die umfassende Online-Plattform des Siemens Automation Customer Support zu jeder Zeit von jedem Ort der Welt aus. Sie finden die Service & Support-Seiten im Internet unter folgender Adresse: (www.siemens.com/automation/service&support) Neben Neuigkeiten finden Sie dort folgende Informationen:...
  • Seite 6 Kontaktdaten finden Sie im Internet unter folgender Adresse: (www.automation.siemens.com/partner) SITRAIN - das Siemens-Training für Automation und Industrial Solutions Mit mehr als 300 verschiedenen Kursen deckt SITRAIN das gesamte Siemens-Produkt- und Systemspektrum im Bereich der Automatisierungs- und Antriebstechnik ab. Neben dem klassischen Kursangebot bieten wir maßgeschneiderten Weiterbildungsmaßnahmen und eine Kombination verschiedener Lernmedien und Sequenzen an, beispielsweise Selbstlernprogramme auf CD-ROM oder im Internet.

  • Seite 7: Inhaltsverzeichnis

    Verbindungsüberwachung, Datenpufferung, Quittierung ............41 5.5.1 Wahlwiederholungsverzögerung (STEP 7)..................41 5.5.2 Verbindungsüberwachungszeit....................42 5.5.3 Telegrammspeicher und Quittierung ...................42 Datenhaltung in den Prozessabbildern des CP 1242-7 (V1.x) ............43 Datenübertragung zwischen Kommunikationspartnern...............45 5.7.1 Senden von Station an Station ....................45 5.7.2 S7-1200 sendet Daten an Zentrale (TC_SEND)................46 5.7.3 Zentrale liest Daten aus S7-1200 (read, TC_SEND) ..............47...
  • Seite 8 Instandhaltung und Wartung........................87 Diagnose ............................. 87 Firmware laden ........................... 88 Baugruppentausch ........................89 Technische Daten............................ 91 Maßzeichnungen ............................. 93 Zulassungen ............................95 Zubehör ..............................101 Antennen ........................... 101 TS Gateway ..........................104 Literaturverzeichnis..........................107 Index..............................109 CP 1242-7 Betriebsanleitung, 08/2013, C79000-G8900-C247-05...

  • Seite 9: Anwendung Und Eigenschaften

    ● SMS (Short Message Service) Der CP 1242-7 kann Meldungen als SMS empfangen und versenden. Kommunikationspartner kann ein Mobiltelefon oder eine S7-1200 sein. Der CP 1242-7 ist weltweit für den industriellen Einsatz geeignet und unterstützt folgende Frequenzbänder: ● 850 MHz ●...

  • Seite 10: Anwendungen

    Anwendung und Eigenschaften 1.2 Anwendungen Anwendungen Der CP 1242-7 ist für den Einsatz im industriellen Bereich vorgesehen. Folgende Anwendungsfälle werden durch den CP unterstützt: Telecontrol-Anwendungen ● Versenden von Meldungen per SMS Die Funktion ist unabhängig von der Betriebsart des CP.

  • Seite 11: Weitere Eigenschaften Des Cp

    Anwendung und Eigenschaften 1.3 Weitere Eigenschaften des CP Weitere Eigenschaften des CP Weitere Dienste und Funktionen des CP 1242-7 ● Uhrzeitsynchronisation des CP über Internet Die Uhrzeit des CP können Sie folgendermaßen stellen: – In der Betriebsart "Telecontrol" wird die Uhrzeit vom Telecontrol-Server übertragen.

  • Seite 12: Leistungsdaten

    Beachten Sie, dass die maximale Anzahl der produktiven Verbindungen (4) um folgende Verbindungen reduziert wird: – Verbindung zu einem NTP-Server – TeleService-Verbindung bei Nutzung eines TeleService-Gateways Hinweis Port 30000 für ISO-ON-TCP Für ISO-ON-TCP verwendet der CP nicht die Port-Nummer 102 sondern Port 30000. CP 1242-7 Betriebsanleitung, 08/2013, C79000-G8900-C247-05...

  • Seite 13: Voraussetzungen Für Den Betrieb

    ● Eine CPU mit Firmware-Version ab V2.0 ● Eine externe Antenne für den CP 1242-7, siehe Zubehör (Seite 101) ● In der Betriebsart "Telecontrol" des CP 1242-7 wird für den zentralen Telecontrol-Server ein PC mit Internet-Anschluss benötigt. ● Falls TeleService über GPRS angewendet werden soll, wird für Konfigurationen ohne Telecontrol-Server ein TeleService-Gateway mit Internet-Anschluss benötigt.
  • Seite 14 – Der Vertrag muss die Vergabe öffentlicher IP-Adressen ermöglichen. – Bei direkter Kommunikation zwischen GPRS-Stationen (Betriebsart "GPRS direkt") muss der GSM-Netzbetreiber den CP 1242-7 feste IP-Adressen zuweisen und die Telegramme an die Zielteilnehmer weiterleiten. ● Die zum Vertrag gehörende SIM-Karte Die SIM-Karte wird in den CP 1242-7 gesteckt.

  • Seite 15: Konfigurationsbeispiele

    SMS-Versand Bild 2-1 SMS-Versand einer S7-1200-Station Eine SIMATIC S7-1200 mit CP 1242-7 kann Meldungen per SMS an ein Mobiltelefon oder eine projektierte S7-1200-Station versenden. Die Funktion kann auch zum Versenden von Diagnose-SMS an ein autorisiertes Mobiltelefon genutzt werden. Einzelheiten finden Sie im Kapitel Diagnose (Seite 87).
  • Seite 16 Kommunikation von S7-1200-Stationen mit einer Zentrale Bei den Telecontrol-Anwendungen kommunizieren SIMATIC S7-1200-Stationen mit CP 1242-7 über das GSM-Netz und Internet mit einer Zentrale. Auf dem Telecontrol-Server in der Zentrale ist die Applikation "TELECONTROL SERVER BASIC" (TCSB) installiert. Damit ergeben sich folgende Anwendungsfälle: ●...
  • Seite 17 TeleService über GPRS Bei TeleService über GPRS kommuniziert eine Engineering-Station, auf der STEP 7 installiert ist, über das GSM-Netz und das Internet mit dem CP 1242-7 in der S7-1200. Da eine Firewall in der Regel für Verbindungsanforderungen von außen geschlossen ist, wird eine Vermittlerstation zwischen entfernter Station und Engineering-Station benötigt.
  • Seite 18 ● Telecontrol-Server und entfernte Station sind über das Internet und das GSM-Netz verbunden. Engineering-Station und Telecontrol-Server können auch der gleiche Rechner sein, d. h, STEP 7 und TCSB sind auf dem gleichen Rechner installiert. Bild 2-4 TeleService über GPRS in einer Konfiguration mit Telecontrol-Server CP 1242-7 Betriebsanleitung, 08/2013, C79000-G8900-C247-05...
  • Seite 19 Konfigurationsbeispiele TeleService ohne Telecontrol-Server Die Verbindung läuft über das TeleService-Gateway. Die Verbindung zwischen Engineering-Station und TeleService-Gateway kann lokal über LAN oder über das Internet laufen. Bild 2-5 TeleService über GPRS in einer Konfiguration mit TeleService-Gateway CP 1242-7 Betriebsanleitung, 08/2013, C79000-G8900-C247-05...
  • Seite 20 Konfigurationsbeispiele CP 1242-7 Betriebsanleitung, 08/2013, C79000-G8900-C247-05...

  • Seite 21: Leds Und Anschlüsse

    Öffnen der Gehäuseabdeckungen Öffnen Sie die obere bzw. untere Gehäuseklappe, indem Sie diese wie in der Abbildung nach unten bzw. oben drehen. Die Gehäuseklappen sind hierfür zu einem Griff verlängert. Bild 3-1 Öffnen der Gehäuseabdeckungen CP 1242-7 Betriebsanleitung, 08/2013, C79000-G8900-C247-05...

  • Seite 22: Leds

    Zustand der TeleService-Verbindung grün Hinweis LED-Farben beim Anlauf der Baugruppe Beim Anlauf der Baugruppe leuchten alle LEDs für kurze Zeit auf. Mehrfarbige LEDs zeigen dabei eine Mischfarbe. In diesem Moment ist die Farbe der LEDs nicht eindeutig. CP 1242-7 Betriebsanleitung, 08/2013, C79000-G8900-C247-05...
  • Seite 23 QUALITY (rot / grün) (rot / grün) (grün) (gelb / grün) (grün) Spannung AUS Laufend (RUN) ohne Fehler, Telecontrol oder TeleService läuft grün Anlauf (STOP → RUN) und weitere Zustände, siehe nächste Tabelle. grün Fehler CP 1242-7 Betriebsanleitung, 08/2013, C79000-G8900-C247-05...
  • Seite 24 (-89 ... -75 dBm) gelb Schwaches GSM-Netz (-109 ... -91 dBm) gelb Kein GSM-Netz (< -111 dBm) Momentan keine TeleService-Sitzung TeleService-Sitzung läuft grün grün Einbuchversuch zur TeleService-Sitzung grün Bei Aufbau einer TeleService-Verbindung leuchtet die LED mindestens 10 Minuten. CP 1242-7 Betriebsanleitung, 08/2013, C79000-G8900-C247-05...

  • Seite 25: Elektrische Anschlüsse

    Eine passende Antenne für den Innen- und Außenbereich finden Sie im Kapitel Zubehör (Seite 101). Weitere Informationen zu den elektrischen Anschlüssen Technische Details zu den elektrischen Anschlüssen finden Sie im Kapitel Technische Daten (Seite 91). CP 1242-7 Betriebsanleitung, 08/2013, C79000-G8900-C247-05...
  • Seite 26 LEDs und Anschlüsse 3.3 Elektrische Anschlüsse CP 1242-7 Betriebsanleitung, 08/2013, C79000-G8900-C247-05...

  • Seite 27: Montage, Anschluss, Inbetriebnahme

    Zusätzlich bei Geräten mit redundanter Spannungsversorgung: Wenn das Gerät an eine redundante Spannungsversorgung angeschlossen wird (zwei getrennte Spannungsversorgungen), müssen beide die genannten Anforderungen erfüllen. WARNUNG Öffnen des Geräts ÖFFNEN SIE DAS GERÄT NICHT BEI EINGESCHALTETER VERSORGUNGSSPANNUNG. CP 1242-7 Betriebsanleitung, 08/2013, C79000-G8900-C247-05...
  • Seite 28 Temperatur an den Adernverzweigungsstellen der Leitungen über 80°C liegt, müssen besondere Vorkehrungen getroffen werden. Wenn das Gerät bei Umgebungstemperaturen von > 50 °C betrieben wird, dann muss der zulässige Temperaturbereich des ausgewählten Kabels für die tatsächlich gemessenen Temperaturen geeignet sein. CP 1242-7 Betriebsanleitung, 08/2013, C79000-G8900-C247-05...

  • Seite 29: Überspannungsschutz

    Gehen Sie bei der Montage und dem Anschließen entsprechend den Beschreibungen im Systemhandbuch "S7-1200 Automatisierungssystem" vor. Projektierung Voraussetzung für die komplette Inbetriebnahme des CP ist die Vollständigkeit der STEP 7- Projektdaten (siehe unten). Lesen Sie hierzu das Kapitel Projektierung und Programmierung (Seite 51). CP 1242-7 Betriebsanleitung, 08/2013, C79000-G8900-C247-05...
  • Seite 30 Ziehen Sie den Schlitten aus dem Gehäuse. Legen Sie die SIM-Karte wie abgebildet in den Schlitten. Schieben Sie den Schlitten wieder in das Gehäuse, bis er leicht einrastet. Schalten Sie die Spannungsversorgung der Station ein. CP 1242-7 Betriebsanleitung, 08/2013, C79000-G8900-C247-05...
  • Seite 31 Schnittstellen CM 1243-5 (PROFIBUS-Master) 30 mm 15 mm CM 1242-5 (PROFIBUS-Slave) CP 1242-7 (GPRS-CP) 30 mm 15 mm * Breite B: Maß zwischen Gehäusekante und Mitte der Bohrung der Hutschienenklemme Hutschienenklemmen Alle CPUs, SMs, CMs und CPs können auf der DIN-Hutschiene im Schaltschrank montiert werden.
  • Seite 32 Daten zur Stromaufnahme und Verlustwirkleistung des CP finden Sie im Kapitel Technische Daten (Seite 91). Ausschalten der Station bei Ziehen/Stecken des CP Trennen Sie nicht alleine die Versorgungsspannung des CP. Schalten Sie immer die Versorgungsspannung der ganzen Station aus. CP 1242-7 Betriebsanleitung, 08/2013, C79000-G8900-C247-05...
  • Seite 33 Engineering-Station, auf der sich die Projektdaten befinden, an die Ethernet-Schnittstelle der CPU an. Weitere Details zum Laden entnehmen Sie folgenden Kapiteln der Online-Hilfe von STEP 7: "Projektdaten laden"  "Online- und Diagnosefunktionen nutzen"  CP 1242-7 Betriebsanleitung, 08/2013, C79000-G8900-C247-05...

  • Seite 34: Belegung Der Buchse Für Die Externe Spannungsversorgung

    Belegung der Buchse für die externe Spannungsversorgung Bild 4-2 Buchse für die externe Spannungsversorgung DC 24 V (Draufsicht) Tabelle 4- 3 Belegung der Buchse für die externe Spannungsversorgung Beschriftung Funktion DC + 24 V Bezugsmasse zu DC + 24 V Erdungsanschluss CP 1242-7 Betriebsanleitung, 08/2013, C79000-G8900-C247-05...

  • Seite 35: Hinweise Zu Projektierung Und Betrieb

    Baugruppe während des Betriebs geschlossen. Betriebsarten und Kommunikationspartner des CP 1242-7 Betriebsarten und Kommunikationspartner des CP Für die Kommunikation des CP 1242-7 über GPRS wird der CP auf eine der folgenden Betriebsarten eingestellt: ● Telecontrol Diese Betriebsart des CP ermöglicht der GPRS-Station den Datenaustausch mit einem Telecontrol-Server.

  • Seite 36: Verbindungsmodi Und Verbindungsaufbau

    Die möglichen Kommunikationsdienste und Sicherheitsfunktionen (z. B. VPN) hängen dabei vom Angebot des Netzwerkbetreibers ab. Mögliche Kommunikationspartner der GPRS-Station mit CP 1242-7 in der Betriebsart "GPRS direkt" sind: – Ein für den CP über eine IP-Adresse erreichbarer Teilnehmer (z. B. S7-1200 mit CP 1242-7) –...
  • Seite 37 ● Weckruf eines Telefons Der Weckruf kann von einem Telefon verschickt werden, dessen Rufnummer im STEP 7- Projekt autorisiert ist. Das Telefon muss die CLIP-Funktion (Übertragung der eigenen Rufnummer) unterstützen. Der Verbindungsaufbau mit dem (Haupt-) Telecontrol-Server wird veranlasst. CP 1242-7 Betriebsanleitung, 08/2013, C79000-G8900-C247-05...

  • Seite 38: Die Weck-Sms

    ● Ein Stern (*) nach einem Rufnummern-Rumpf berechtigt alle an den Rumpf angeschlossenen Teilnehmer (Durchwahlnummern) zum Verbindungsaufbau. Beispiel: +49123456* berechtigt +49123456101, +49123456102, +49123456207 etc. Hinweis Kein Wecken ohne Autorisierte Rufnummer Wenn die Liste "Autorisierte Rufnummern" leer ist, dann kann der CP nicht zum Verbindungsaufbau geweckt werden. CP 1242-7 Betriebsanleitung, 08/2013, C79000-G8900-C247-05...
  • Seite 39 TELECONTROL MAIN – Text für die Weck-SMS für den Aufbau einer Verbindung zum Ersatz-Telecontrol- Server: TELECONTROL BACKUP Die Projektierung der Telecontrol-Server für den CP 1242-7 wird in STEP 7 unter "Telecontrol-Schnittstelle > Betriebsart > Haupt- bzw. Ersatz-Telecontrol-Server" vorgenommen. Hinweis Wecken durch ein Mobiltelefon ...

  • Seite 40: Aufrufen Einer Teleservice-Verbindung

    5.4 Aufrufen einer TeleService-Verbindung Aufrufen einer TeleService-Verbindung Voraussetzung für die Engineering-Station Das STEP 7-Projekt mit dem CP 1242-7 ist auf der Engineering-Station gespeichert. Voraussetzung für die Verbindungsvermittlung Die Anforderung des Verbindungsaufbaus wird durch die Engineering-Station ausgelöst. Für die Verbindungsvermittlung zur entfernten Station wird ein Telecontrol-Server oder ein TeleService-Gateway benötigt.

  • Seite 41: Verbindungsüberwachung, Datenpufferung, Quittierung

    Bei projektiertem Ersatz-Telecontrol-Server versucht der CP beim 4. Mal, sich mit dem Ersatz-Server zu verbinden, in diesem Beispiel also nach folgender Zeit: ● dreimal 20 s Wahlwiederholungsverzögerung + ● dreimal die für den CP projektierte Verbindungsüberwachungszeit (Zeit bis zum Eintreffen der TCP-Quittung vom Kommunikationspartner) CP 1242-7 Betriebsanleitung, 08/2013, C79000-G8900-C247-05...

  • Seite 42: Verbindungsüberwachungszeit

    Datenpufferung bei Verbindungsabbruch (Betriebsart "Telecontrol") Wenn im Datenbaustein TCON_WDC der Parameter "RemoteWdcAddress" = DW#16#0 ist, dann werden Sende-Telegramme in folgenden Fällen mit Zeitstempel im Telegrammspeicher des CP gespeichert: ● Bei Verbindungsunterbrechungen zum Telecontrol-Server ● Bei Überschreitung der Verbindungsüberwachungszeit CP 1242-7 Betriebsanleitung, 08/2013, C79000-G8900-C247-05...

  • Seite 43: Datenhaltung In Den Prozessabbildern Des Cp 1242-7 (V1.X)

    Sende- und Empfangs-Prozessabbild des CP Die Prozessabbilder im CP werden für die Kommunikation mit dem OPC-Server des Telecontrol-Servers angelegt. Im Unterschied zur CPU oder dem Telecontrol-Server verwaltet der CP 1242-7 (V1.x) die Prozessdaten in zwei Prozessabbildern: CP 1242-7 Betriebsanleitung, 08/2013, C79000-G8900-C247-05...
  • Seite 44 Hinweise zu Projektierung und Betrieb 5.6 Datenhaltung in den Prozessabbildern des CP 1242-7 (V1.x) ● Sende-Prozessabbild (Leserichtung des Leitsystems) Nach dem Anlauf oder dem Wiederanlauf einer Station baut der Programmbaustein TC_SEND im Programm der CPU das Sende-Prozessabbild des CP auf, um es mit Daten zu versorgen.

  • Seite 45: Datenübertragung Zwischen Kommunikationspartnern

    5.7.1 Senden von Station an Station Senden an eine Station mit CP 1242-7 Nach der Übertragung von Daten von der CPU (TC_SEND) zum CP schickt der CP die Daten über GPRS sofort an den entfernten Kommunikationspartner. Dies gilt für folgende Stationen: ●...

  • Seite 46: S7-1200 Sendet Daten An Zentrale (Tc_Send)

    TC_SEND empfangenen Daten im Abbild gespeichert. 3. Übertragung des gesamten Prozessabbildes über GPRS an den Telecontrol-Server. Hinweis Sendezykluszeit Wenn Sie Telegramme direkt an den Telecontrol-Server schicken (Betriebsart "Telecontrol"), dann stellen Sie sicher, dass die Sendezykluszeit ≥ 1 Sekunde ist. CP 1242-7 Betriebsanleitung, 08/2013, C79000-G8900-C247-05...

  • Seite 47: Keine Sofortige Übertragung

    Client auf das Prozessabbild muss durch das Item DB1 an den CP übertragen werden. Ablauf 1. Der OPC-Server sendet mit dem Item DB1, DBx,y einen Leseauftrag über "x" Byte ab Offset "y" an den CP. CP 1242-7 Betriebsanleitung, 08/2013, C79000-G8900-C247-05...

  • Seite 48: Zentrale Sendet Daten An S7-1200 (Write, Tc_Recv)

    – Wenn das Abbild kleiner ist als x + y Byte, dann wird der Leseauftrag negativ quittiert. Der OPC-Client bekommt eine Fehlermeldung vom OPC-Server des Telecontrol- Servers. Beachten Sie hierzu das Kapitel Datenhaltung in den Prozessabbildern des CP 1242-7 (V1.x) (Seite 43). 5.7.4...

  • Seite 49: Haupt- Und Ersatz-Telecontrol-Server

    Haupt-System auf das Ersatz-System mit Betriebssystemmitteln kopieren. Gehen Sie hierzu folgendermaßen vor: 1. Kopieren Sie die Datenbankdatei aus folgendem Verzeichnis des Haupt-Systems: Programdata > Siemens > Automation > TCS Basic > Data > "Smsc.sqlite" 2. Fügen Sie die Datenbankdatei an der gleichen Stelle im Dateisystem des Ersatz-Systems ein.

  • Seite 50: Uhrzeit Durch Cpu Auslesen

    Sie hierzu einen Baustein vom Typ RDREC an. Die Parameter von RDREC müssen folgendermaßen belegt sein: ● ID Geben Sie als logische Adresse die HW-Kennung des CP 1242-7 ein. ● MLEN Geben Sie eine Länge von 12 Byte ein. ● INDEX Geben Sie für Index den Datensatz mit der Nummer 160 ein.

  • Seite 51: Projektierung Und Programmierung

    (Seite 13). Sie können maximal drei CMs/CPs pro Station projektieren. Wenn Sie mehrere Baugruppen des Typs CP 1242-7 in einer S7-1200 stecken, lassen sich beispielsweise redundante Kommunikationspfade aufbauen. Beim Laden der Station werden die Projektierungsdaten des CP auf der CPU gespeichert.

  • Seite 52: Generelle Informationen

    Hinweis Projektierte PIN und PIN auf der SIM-Karte müssen übereinstimmen. Wenn Sie die PIN der SIM-Karte des CP 1242-7 bei der STEP 7-Projektierung des CP falsch eingeben und die Station laden, dann speichert der CP die falsche PIN. Eine falsch eingegebene PIN wird vom CP nur einmal übergeben, damit die SIM-Karte nicht gesperrt...
  • Seite 53 Projektierung und Programmierung 6.2 Erforderliche Informationen für die Projektierung Erforderliche Informationen in der Betriebsart "Telecontrol" Folgende Informationen werden für die STEP 7-Projektierung des CP 1242-7 benötigt: ● Adresse des Telecontrol-Servers – IP-Adresse oder – Durch DNS auflösbarer Name des Telecontrol-Servers –...

  • Seite 54: Einsatz Und Anlegen Der Telecontrol-Programmbausteine

    Projektierung und Programmierung 6.3 Einsatz und Anlegen der Telecontrol-Programmbausteine CP-Parameter für die Projektierung des Telecontrol-Servers Folgende Parameter aus der STEP 7-Projektierung des CP 1242-7 werden auch für die Projektierung des Telecontrol-Servers benötigt: ● Adresse und Port des Telecontrol-Servers ● Projektnummer ●...

  • Seite 55: Programmierung Der Telecontrol-Programmbausteine

    Programmierung. Anwendungsbeispiel für die Anweisung "TC_CONFIG" Mit der Anweisung "TC_CONFIG" können Sie die Projektierungsdaten des CP 1242-7 nicht remanent überschreiben. Dies kann beispielsweise sinnvoll sein, um durch einen zu setzenden Eingang einen TeleService-Partner zeitweise zu aktivieren, der in der Standard- Projektierung deaktiviert ist.
  • Seite 56 Verbindungspartner ist entweder ein Telecontrol-Server oder eine andere Station, die über den Telecontrol-Server erreichbar ist. Ein TC_CON baut genau eine Verbindung auf. Abhängig von der Betriebsart des CP 1242-7 und dem verwendeten Protokoll werden pro CP maximal 3 bis 5 parallele Verbindungen mit eindeutigen IDs (siehe unten) unterstützt.
  • Seite 57 Der Wert von ID wird auch vom jeweiligen Systemdatentyp (SDT) des Parameters CONNECT benötigt. INTERFACE INPUT Referenz auf die Schnittstelle des INTERFACE lokalen CP 1242-7 (siehe STEP 7 > CP- (WORD) Projektierung > Telecontrol-Schnittstelle > "HW-Kennung") CONNECT INOUT TCON_Param Siehe auch "TCON_...: SDTs Referenz auf einen Datenbaustein für...
  • Seite 58 Auftragsbearbeitung läuft bereits (erneuter Aufruf der Anweisung bei BUSY = 1) 8086 Nicht erlaubter Wert für ID 8087 Maximale Anzahl von Verbindungen erreicht, keine weitere Verbindung möglich 80E3 Die ID wird bereits für eine andere Verbindung verwendet. CP 1242-7 Betriebsanleitung, 08/2013, C79000-G8900-C247-05...

  • Seite 59: Tc_Discon: Verbindung Über Das Gsm-Netz Abbauen

    6.4.2 TC_DISCON: Verbindung über das GSM-Netz abbauen Bedeutung Die Anweisung TC_DISCON bewirkt bei einer S7-1200 mit CP 1242-7 den Abbau einer ISO-ON-TCP-, UDP, SMS- oder Telecontrol-Verbindung, die mit der Anweisung TC_CON aufgebaut wurde. Details zu den Verbindungstypen finden Sie bei der Beschreibung der Anweisung TC_CON.
  • Seite 60 0, 1 Bei steigender Flanke wird die Bearbeitung der Anweisung gestartet und die Statusanzeigen initialisiert. Aktualisierung der Statusanzeigen DONE, ERROR und STATUS, wenn keine positive Flanke ansteht. INPUT CONN_OUC 1...07FF Referenz auf die jeweilige Verbindung (WORD) CP 1242-7 Betriebsanleitung, 08/2013, C79000-G8900-C247-05...
  • Seite 61 6.4 Programmierung der Telecontrol-Programmbausteine Parameter Deklaration Datentyp Wertebereich Beschreibung INTERFACE INPUT Referenz auf die Schnittstelle des INTERFACE lokalen CP 1242-7 (siehe STEP 7 > CP- (WORD) Projektierung > Telecontrol-Schnittstelle > "HW-Kennung") OUTPUT BOOL 0: Fehler Freigabeausgang Bei Auftreten eines Laufzeitfehlers der 1: Fehlerfrei Anweisung wird ENO = 0 gesetzt.

  • Seite 62: Tc_Send: Daten Über Das Gsm-Netz Senden

    SMS an mehrere Empfänger senden Wenn Sie eine identische SMS an mehrere Empfänger senden wollen, dann müssen Sie für jeden Empfänger eine Verbindung aufbauen. Weitere Details zu den Verbindungstypen finden Sie bei der Beschreibung der Anweisung TC_CON. CP 1242-7 Betriebsanleitung, 08/2013, C79000-G8900-C247-05...
  • Seite 63 CONN_OUC 1...07FF Referenz auf die jeweilige Verbindung (WORD) INTERFACE INPUT Referenz auf die Schnittstelle des INTERFACE lokalen CP 1242-7 (siehe STEP 7 > CP- (WORD) Projektierung > Telecontrol-Schnittstelle > "HW-Kennung") INPUT UINT 1...2048 Anzahl der Bytes der zu sendenden Daten.
  • Seite 64 Konvertierungsfunktion Strg_TO_Chars. Strg_TO_Chars wird am Parameter EN mit dem Ausgangsparameter ENO von TC_SEND verknüpft. Für SMS-Texte unterstützt der CP nicht alle Sonderzeichen, bspw. keine Umlaute. Es gilt die Spezifikation GSM 03.38. Zusätzliche Einschränkungen können durch den GSM- Netzbetreiber bestehen. CP 1242-7 Betriebsanleitung, 08/2013, C79000-G8900-C247-05...
  • Seite 65 Wenn Sie Telegramme direkt an den Telecontrol-Server schicken (Betriebsart "Telecontrol"), dann stellen Sie sicher, dass die Sendezykluszeit ≥ 1 Sekunde ist. 80E1 Zeitüberschreitung: Erhöhen Sie in der Projektierung des CP 1242-7 den Wert der  "Verbindungsüberwachungszeit" oder Überprüfen Sie den Verbindungspartner.

  • Seite 66: Tc_Recv: Daten Über Das Gsm-Netz Empfangen

    Zum Empfangen von SMS muss die Rufnummer des Absenders in der STEP 7- Projektierung des empfangenden CP projektiert sein (Autorisierte Rufnummern). Der Absender muss die CLIP-Funktion unterstützen. Die Rufnummer des Verbindungspartners muss im SDT "TCON_PHONE" eingetragen sein. Weck-SMS werden ausgefiltert. CP 1242-7 Betriebsanleitung, 08/2013, C79000-G8900-C247-05...
  • Seite 67 TC_SEND verwendeten DB unterscheiden. Speichern von SMS Empfangene SMS werden im CP 1242-7 (25 Speicherplätze) und auf der SIM-Karte (variable Anzahl an Speicherplätze) remanent gespeichert. ● Nach dem Lesen der SMS durch TC_RECV wird die SMS aus ihrem Speicherplatz gelöscht.
  • Seite 68 CONN_OUC 1...07FF Referenz auf die jeweilige Verbindung (WORD) INTERFACE INPUT Referenz auf die Schnittstelle des INTERFACE lokalen CP 1242-7 (siehe STEP 7 > CP- (WORD) Projektierung > Telecontrol-Schnittstelle > "HW-Kennung") INPUT UINT 1...2048 (Mindest-) Anzahl der Bytes der zu empfangenden Daten, maximal 2048...
  • Seite 69 Alle weiteren Anzeigenkombinationen von DONE und ERROR finden Sie in der nachfolgenden Tabelle. Die Anzeigen DONE, ERROR und STATUS Die folgende Tabelle informiert über die vom Anwenderprogramm auszuwertende Anzeige, gebildet aus DONE, ERROR und STATUS. CP 1242-7 Betriebsanleitung, 08/2013, C79000-G8900-C247-05...

  • Seite 70: Tc_Config: Projektierungsdaten Auf Cp Übertragen

    Bedeutung Mit der Anweisung TC_CONFIG können die in STEP 7 projektierten Parameter eines CP 1242-7 geändert werden. Die projektierten Werte werden nicht remanent überschrieben. Die überschriebenen Werte bleiben gültig bis zum erneuten Aufruf von TC_CONFIG oder bis zum nächsten Anlauf der Station (Kaltstart durch Spannung AUS → EIN).
  • Seite 71 Statusanzeigen initialisiert. Aktualisierung der Statusanzeigen DONE, ERROR und STATUS, wenn keine positive Flanke ansteht. INTERFACE INPUT Referenz auf die Schnittstelle des INTERFACE lokalen CP 1242-7 (WORD) CONFIG INOUT VARIANT Siehe auch "IF_CONF: SDT für Referenz auf den Speicherbereich mit Telecontrol- der Zusammenstellung der zu ändernden...
  • Seite 72 Anfrage vorübergehend zurückgewiesen (der CP wird momentan von STEP 7 konfiguriert.) 80F6 Formatfehler eines Parameters im aufgerufenen Datenbaustein (falsche Länge, falsches Format oder ungültiger Wert) Prüfen Sie den SDT "IF_CONF". 80F7 Falsche ID in den Parameterblöcken der Projektierungsdaten: Prüfen Sie den SDT "IF_CONF". CP 1242-7 Betriebsanleitung, 08/2013, C79000-G8900-C247-05...

  • Seite 73: Weitere Fehlermeldungen

    Aufbau der Verbindung mit dem entfernten Kommunikationspartner erforderlich sind. Für unterschiedliche Verbindungstypen, die vom jeweiligen entfernten Kommunikationspartner abhängen, werden folgende SDTs verwendet: ● TCON_IP_RFC für ISO-on-TCP-Verbindungen zu IPv4-Stationen mit CP 1242-7 ● TCON_IP_V4 für UDP-Verbindungen zu IPv4-Stationen (nur Senden) ● TCON_PHONE für Verbindungen zu SMS-Clients ●...
  • Seite 74 Parameter Datentyp Anfangswert Beschreibung 0 ... 1 InterfaceID HW_ANY Referenz auf die Schnittstelle des lokalen CP 1242-7 (siehe STEP 7 > CP-Projektierung > Telecontrol- Schnittstelle > "HW-Kennung") 2 ... 3 CONN_OUC 1...07FF Referenz auf die lokale GPRS-Verbindung. Die ID wird vergeben und muss innerhalb der CPU eindeutig sein.
  • Seite 75 Parameter Datentyp Anfangswert Beschreibung 0 ... 1 InterfaceID HW_ANY Referenz auf die Schnittstelle des lokalen CP 1242-7 (siehe STEP 7 > CP-Projektierung > Telecontrol- Schnittstelle > "HW-Kennung") 2 ... 3 CONN_OUC 1...07FF Referenz auf die lokale GPRS-Verbindung. Die ID wird vergeben und muss innerhalb der CPU eindeutig sein.
  • Seite 76 Parameter Datentyp Anfangswert Beschreibung 0 ... 1 InterfaceID HW_ANY Referenz auf die Schnittstelle des lokalen CP 1242-7 (siehe STEP 7 > CP-Projektierung > Telecontrol- Schnittstelle > "HW-Kennung") 2 ... 3 CONN_OUC 1...07FF Referenz auf die lokale GPRS-Verbindung. Die ID wird vergeben und muss innerhalb der CPU eindeutig sein.
  • Seite 77 Parameter Datentyp Anfangswert Beschreibung 0 ... 1 InterfaceID HW_ANY Referenz auf die Schnittstelle des lokalen CP 1242-7 (siehe STEP 7 > CP-Projektierung > Telecontrol- Schnittstelle > "HW-Kennung") 2 ... 3 CONN_OUC 1...07FF Referenz auf die lokale GPRS-Verbindung. Die ID wird vergeben und muss innerhalb der CPU eindeutig sein.

  • Seite 78: If_Conf: Sdt Für Telecontrol-Projektierungsdaten

    IF_CONF: SDT für Telecontrol-Projektierungsdaten Aufbau des Systemdatentyps IF_CONF für die Anweisung TC_CONFIG Der Parameter CONFIG der Anweisung TC_CONFIG referenziert den Speicherbereich mit den zu ändernden Projektierungsdaten des CP 1242-7. Die in einem Datenbaustein abgelegten Projektierungsdaten werden als Struktur vom Systemdatentyp (SDT) IF_CONF beschrieben.

  • Seite 79: Allgemeine Parameter Der Parameterblöcke

    Blöcke mit Strings und / oder Arrays haben eine variable Länge. Durch versteckte Bytes kann die tatsächliche Länge von Blöcken größer als die Summe der angezeigten Parameter sein. ● Mode Für diesen Parameter sind die folgenden Werte zulässig: CP 1242-7 Betriebsanleitung, 08/2013, C79000-G8900-C247-05...
  • Seite 80 6.4 Programmierung der Telecontrol-Programmbausteine Tabelle 6- 6 Werte von "Mode" Wert Bedeutung Permanente Gültigkeit der Projektierungsdaten Nicht relevant beim CP 1242-7 Temporäre Gültigkeit der Projektierungsdaten einschließlich Löschen vorhandener permanenter Projektierungsdaten Die permanenten Projektierungsdaten werden durch die Parameterblöcke von IF_CONF ersetzt.
  • Seite 81 Anfangswert Beschreibung UINT Kennung des Parameterblocks Length UINT Länge des Parameterblocks in Byte: 10 Mode UINT Gültigkeit (1: permanent, 2: temporär) GPRSmode UINT Betriebsart des CP: 0 = Telecontrol  1 = GPRS direkt  CP 1242-7 Betriebsanleitung, 08/2013, C79000-G8900-C247-05...
  • Seite 82 Gültigkeit (1: permanent, 2: temporär) STRING [8] PIN der im CP gesteckten SIM-Karte Der Parameter ist nicht relevant, wenn die PIN richtig projektiert wurde. Bei falsch projektierter PIN kann die richtige PIN hiermit eingegeben werden. CP 1242-7 Betriebsanleitung, 08/2013, C79000-G8900-C247-05...

  • Seite 83: Block Für Überwachungszeiten

    Der Stern (*) am Ende einer Rufnummer dient als Platzhalter für Durchwahlnummern. Block für den Parameterbereich "Bevorzugte GSM-Netze" Tabelle 6- 16 IF_CONF_PrefProvider Parameter Datentyp Anfangswert Beschreibung UINT Kennung des Parameterblocks Length UINT Länge des Parameterblocks in Byte: 46 CP 1242-7 Betriebsanleitung, 08/2013, C79000-G8900-C247-05...
  • Seite 84 Nr. 1 mit höchster Priorität, Nr. 5 mit niedrigster Priorität. Eingabe des Public Land Mobile Network (PLMN) des Netzwerkbetreibers, bestehend aus Mobile Country Code (MCC) und Mobile Network Code (MNC). Beispiel (Testnetz der Siemens AG): 26276 Block für den Parameterbereich "DNS-Konfiguration" Tabelle 6- 17 IF_CONF_DNS Parameter...
  • Seite 85 Gültigkeit (1: permanent, 2: temporär) ts_name String [254] Durch DNS auflösbarer Name des TeleService-Servers RemotePort UINT Port der Engineering-Station Rank UINT Priorität des Servers [1] oder [2] 1 = Server 1, 2 = Server 2 CP 1242-7 Betriebsanleitung, 08/2013, C79000-G8900-C247-05...
  • Seite 86 Länge des Parameterblocks in Byte: 14 Mode UINT Gültigkeit (1: permanent, 2: temporär) RemoteAddress IP_V4 IP-Adresse des TeleService-Servers RemotePort UINT Port des TeleService-Servers Rank UINT Priorität des Servers [1] oder [2] 1 = Server 1, 2 = Server 2 CP 1242-7 Betriebsanleitung, 08/2013, C79000-G8900-C247-05...

  • Seite 87: Instandhaltung Und Wartung

    Der CP schickt eine Diagnose-SMS an ein Telefon mit autorisierter Rufnummer, wenn er von diesem Telefon eine SMS mit folgendem Text erhält: CPDIAG Die daraufhin gesendete Diagnose-SMS enthält folgende Daten der S7-Station: ● Firmware-Version des CP 1242-7 ● Betriebszustand der CPU (RUN / STOP) ● Status der GPRS-Verbindung CP 1242-7...

  • Seite 88: Firmware Laden

    Firmware laden Neue Firmware-Versionen Wenn für die Baugruppe eine neue Firmware-Version zur Verfügung steht, dann finden Sie diese auf den Internet-Seiten des Siemens Automation Customer Support unter folgender 45605894 (http://support.automation.siemens.com/WW/view/de/45605894) Selektieren Sie auf der Internetseite das Register "Beitragsliste" und den Beitragstyp "Download".

  • Seite 89: Baugruppentausch

    Abschnitte im Systemhandbuch "S7-1200 Automatisierungssystem" (siehe Literaturverweis im Anhang). Gehen Sie bei der Montage und dem Anschließen entsprechend den Beschreibungen im Systemhandbuch "S7-1200 Automatisierungssystem" vor. Stellen Sie sicher, dass während der Montage/Demontage der Geräte die Spannungsversorgung ausgeschaltet ist. CP 1242-7 Betriebsanleitung, 08/2013, C79000-G8900-C247-05...
  • Seite 90 Instandhaltung und Wartung 7.3 Baugruppentausch CP 1242-7 Betriebsanleitung, 08/2013, C79000-G8900-C247-05...

  • Seite 91: Technische Daten

    Technische Daten Tabelle 8- 1 Technische Daten des CP 1242-7 Technische Daten Bestellnummer 6GK7 242-7KX30-0XE0 Funkschnittstelle Antennenanschluss Anzahl Ausführung SMA-Buchse Impedanz nominal 50 Ohm Frequenzbänder GPRS 850, 900, 1800, 1900 MHz Maximale Sendeleistung GSM 850, Class 4 +33 dBm ±2dBm GSM 900, Class 4 +33 dBm ±2dBm...
  • Seite 92 Gewicht inklusive Verpackung 170 g   Abmessungen (B x H x T) 30 x 100 x 75 mm Montagemöglichkeiten Standard-Hutschiene Schalttafel Weitere Funktionen und Leistungsdaten finden Sie im Kapitel Anwendung und Eigenschaften (Seite 9). CP 1242-7 Betriebsanleitung, 08/2013, C79000-G8900-C247-05...

  • Seite 93: Maßzeichnungen

    Maßzeichnungen Hinweis Alle Maßangaben in den Zeichnungen in Millimetern. Bild A-1 CP 1242-7 - Vorderansicht CP 1242-7 Betriebsanleitung, 08/2013, C79000-G8900-C247-05...
  • Seite 94 Maßzeichnungen Bild A-2 CP 1242-7 - Seitenansicht links Bild A-3 CP 1242-7 - Draufsicht CP 1242-7 Betriebsanleitung, 08/2013, C79000-G8900-C247-05...

  • Seite 95: Zulassungen

    SIMATIC NET-Produkte werden regelmäßig für die Zulassungen hinsichtlich bestimmter Märkte und Anwendungen bei Behörden und Zulassungsstellen eingereicht. Wenden Sie sich an Ihre Siemens-Vertretung, wenn Sie eine Liste mit den aktuellen Zulassungen für die einzelnen Geräte benötigen, oder informieren Sie sich auf den Internet- Seiten des Siemens Automation Customer Support: 45605894 (http://support.automation.siemens.com/WW/view/de/45605894)
  • Seite 96 Industry Automation Industrielle Kommunikation SIMATIC NET Postfach 4848 D-90327 Nürnberg Deutschland Die EG-Konformitätserklärung zu diesem Produkt finden Sie im Internet unter folgender Adresse: 10805878 (http://support.automation.siemens.com/WW/view/de/10805878) → Register "Beitragsliste" Filtereinstellungen: Beitragstyp: "Zertifikate" Zertifikatart: "EG-Konformitätserklärung" Suchbegriff(e): <Name der Baugruppe> cULus-Zulassung Underwriters Laboratories, Inc. erfüllt ●...
  • Seite 97 Das Gerät erfüllt die folgenden Normen und Prüfvorschriften. Die Prüfkriterien für das Gerät beruhen auf diesen Normen und Prüfvorschriften. Industrieumgebungen Der CP wurde für den Einsatz in Industrieumgebungen entwickelt. Anwendungsgebiet Anforderungen an die Anforderungen an die Störfestigkeit Störaussendung Industrie EN 61000-6-4:2007 EN 61000-6-2:2005 CP 1242-7 Betriebsanleitung, 08/2013, C79000-G8900-C247-05...

  • Seite 98: Elektromagnetische Verträglichkeit (Emv)

    (Luftzufuhr 25 mm unterhalb des Geräts) 0 °C bis 45 °C bei senkrechtem Aufbau des Baugruppenträgers, 95 % relative Luftfeuchtigkeit, nicht kondensierend Atmosphärischer Druck 1080 bis 795 hPa (entspricht einer Höhe von -1000 bis 2000 m) CP 1242-7 Betriebsanleitung, 08/2013, C79000-G8900-C247-05...

  • Seite 99: Bemessungsspannung

    Schutz gegen direkte Berührung von Hochspannung wie mit genormter Sonde ermittelt. Externer Schutz erforderlich gegen Staub, Schmutz, Wasser und Fremdkörper mit einem Durchmesser von < 12,5 mm. Bemessungsspannung Bemessungsspannung Toleranz DC 24 V DC 19,2 ... 28,8 V CP 1242-7 Betriebsanleitung, 08/2013, C79000-G8900-C247-05...
  • Seite 100 Zulassungen CP 1242-7 Betriebsanleitung, 08/2013, C79000-G8900-C247-05...

  • Seite 101: Zubehör

    5 m Anschlusskabel fest mit der Antenne verbunden; SMA-Stecker; inkl. Montagewinkel, Schrauben, Dübel Detaillierte Informationen finden Sie im Handbuch des Geräts. Dieses finden Sie im Internet auf den Seiten des Siemens Industrial Automation Customer Support unter folgender ID: 23119005 (http://support.automation.siemens.com/WW/view/de/23119005) CP 1242-7 Betriebsanleitung, 08/2013, C79000-G8900-C247-05...

  • Seite 102: Technische Daten Der Gsm/Gprs-Antenne Ant794-4Mr

    1,2 m Anschlusskabel fest mit der Antenne verbunden; SMA-Stecker; inkl. Klebepad, Schraubbefestigung möglich Detaillierte Informationen finden Sie im Handbuch des Geräts. Dieses finden Sie im Internet auf den Seiten des Siemens Industrial Automation Customer Support unter folgender ID: 48729835 (http://support.automation.siemens.com/WW/view/de/48729835) Technische Daten der GSM/GPRS-Antenne ANT794-4MR ANT794-4MR...

  • Seite 103: Technische Daten Der Flachantenne Ant794-3M

    Schutzart IP 64 Zulässiger Temperaturbereich -40°C bis +75°C Entflammbarkeit UL 94 V2 Außenmaterial ABS Polylac PA-765, lichtgrau (RAL 7035) Maße (B x L x H) in mm 70,5 x 146,5 x 20,5 Gewicht 130 g CP 1242-7 Betriebsanleitung, 08/2013, C79000-G8900-C247-05...

  • Seite 104: Ts Gateway

    Dies kann beispielsweise der Fall sein, wenn bestimmte Personen, Gruppen oder Firmen TeleService nicht über den Telecontrol-Server durchführen sollen oder wenn ein vom Telecontrol-Server unabhängiger Zugang zu den Stationen für TeleService eingerichtet werden soll. CP 1242-7 Betriebsanleitung, 08/2013, C79000-G8900-C247-05...

  • Seite 105: Haupt- Und Ersatz-Teleservice-Gateway

    Folgende Voraussetzung sind für TeleService über ein TeleService-Gateway erforderlich: ● Engineering-Station mit LAN-Anschluss oder Internet-Zugang TeleService über GPRS wird ermöglicht an einer Engineering-Station mit dem STEP 7- Projekt, welches die entfernte Station mit dem CP 1242-7 enthält. Erforderliche STEP 7-Version für TeleService über GPRS: V12.x. ● SIMATIC S7-1200 –...
  • Seite 106 Zubehör 0 TS Gateway CP 1242-7 Betriebsanleitung, 08/2013, C79000-G8900-C247-05...

  • Seite 107: Literaturverzeichnis

    Literaturverzeichnis Auffinden der Siemens-Literatur ● Die Bestellnummern für die hier relevanten Siemens-Produkte finden Sie in den folgenden Katalogen: – SIMATIC NET Industrielle Kommunikation / Industrielle Identifikation, Katalog IK PI – SIMATIC Produkte für Totally Integrated Automation und Micro Automation, Katalog ST 70 Die Kataloge sowie zusätzliche Informationen können Sie bei Ihrer Siemens-Vertretung...
