CPU 945
Handbuch Uhr

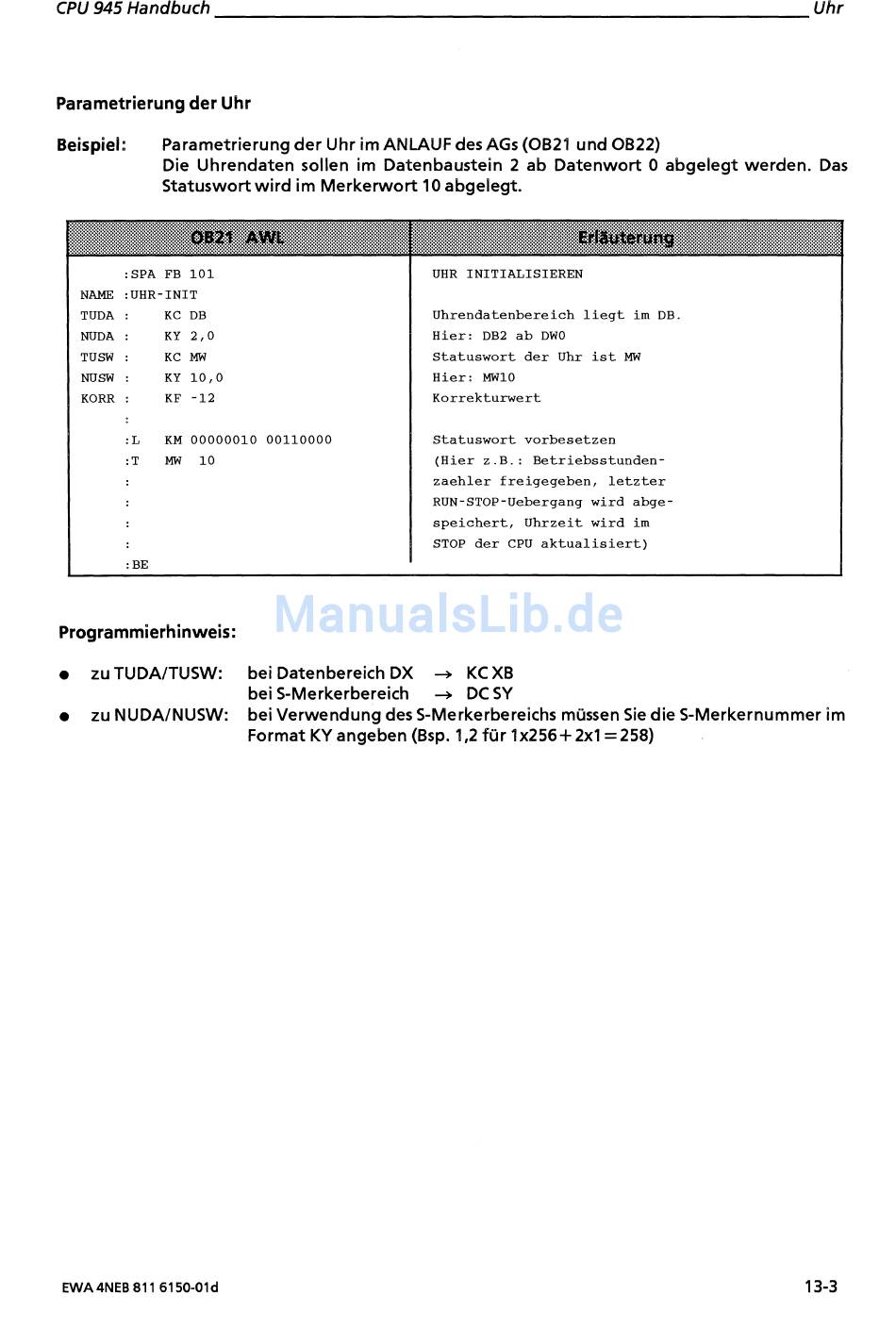

Parametrierung der Uhr
Beispiel:
Parametrierung der Uhr im ANLAUF des AGs (OB21 und OB22)
Die Uhrendaten sollen irn Datenbausteln 2 ab Datenwort
0
abgelegt werden. Das
Statuswort wird im Merkerwort 10 abgelegt.
Uhrendatenbereich liegt im DB.
NUDA
:
KY 2,O Hier: DB2 ab DWO
TUSW
:
KC MW Statuswort der Uhr ist MW
N U S W : K Y 1 0 , O Hier: MWlO
K O R R : K F - 1 2 Korrekturwert
L KM 00000010 OOllOOOO Ctatuswort vorbesetzen
:T MW 10 (Hier 2.B.: BetrTebsstunden-
zaehler freigegeben, letzter
RUN-STOP-Uebergang wird abge-
speichert, Uhrzeit wird im
STOP der CPU aktualisiert)
Programmierhinweis:
zu TUDAITUSW: bei Datenbereich DX
+
KC XB
bei S-Merkerbereich + DC SY
zu NUDAINUSW: bei Verwendung des S-Merkerbereichs müssen Sie die S-Merkernummer Im
Format KY angeben (Bsp. 1.2 für Ix256+2x1=258)
