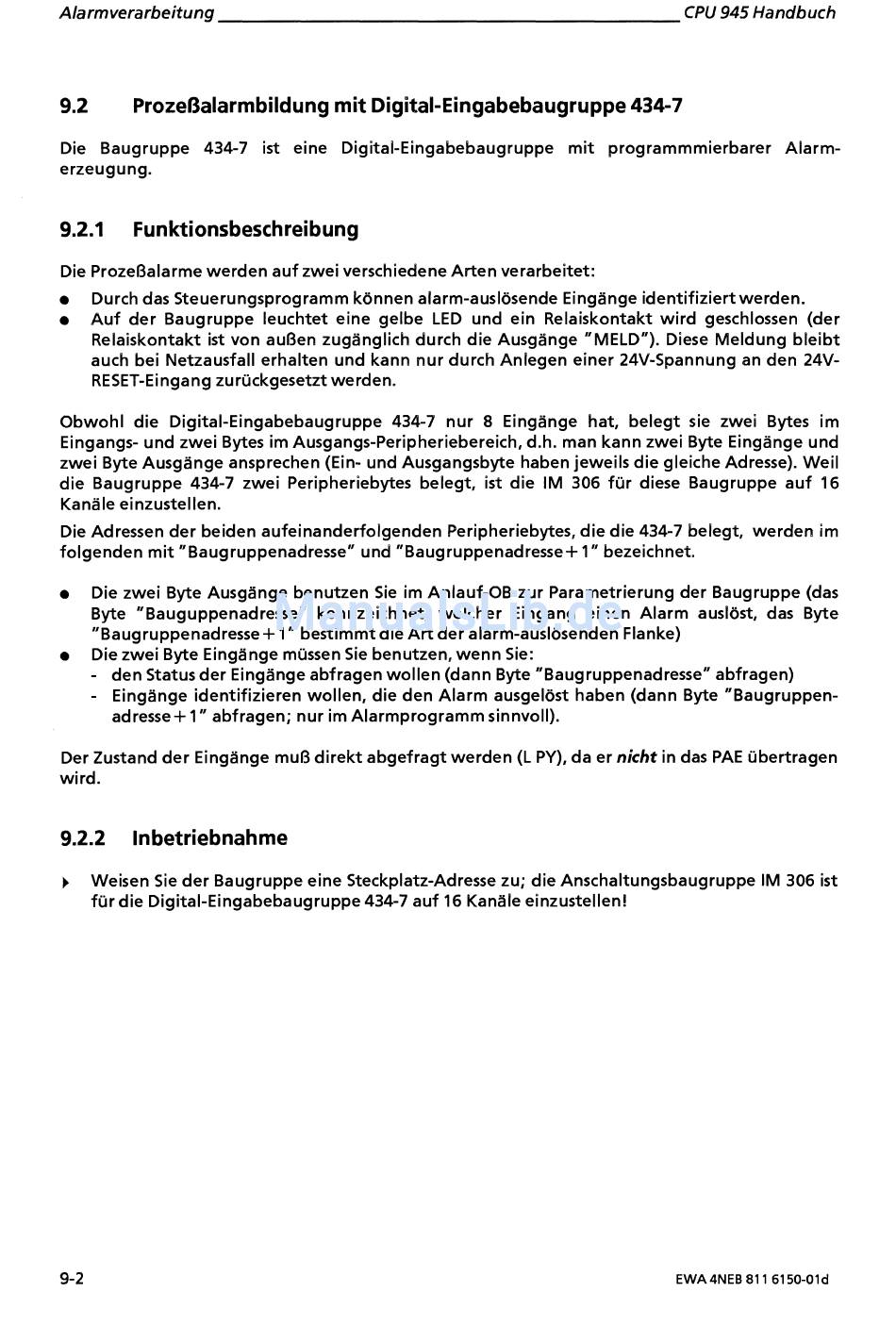

9.2 Prozeßalarmbildung mit Digital-Eingabebaugruppe 434-7
Die Baugruppe 434-7 i s t eine Digital-Elngabebaugruppe mit programmmierbarer Alarm-
erzeugung.
9.2.1 Funktionsbeschreibung
Die Prozeßalarme werden auf zwei verschiedene Arten verarbeitet:
Durch das Steuerungsprogramm können alarm-auslösende Eingänge identifiziert werden.
0
Auf der Baugruppe leuchtet eine gelbe LED und ein Relaiskontakt wird geschlossen (der
Relaiskontakt i s t von außen zugänglich durch die Ausgange "MELD"). Diese Meldung bleibt
auch bei Netzausfall erhalten und kann nur durch Anlegen einer 24V-Spannung an den 24V-
RESET-Eingang zurückgesetzt werden.
Obwohl die Digital-Eingabebaugruppe 434-7 nur 8 Eingänge hat, belegt sie zwei Bytes im
Eingangs- und zwei Bytes im Ausgangs-Peripheriebereich, d.h. man kann zwei Byte Eingänge und
zwei Byte Ausgänge ansprechen (Ein- und Ausgangsbyte haben jeweils die gleiche Adresse). Weil
die Baugruppe 434-7 zwei Peripheriebytes belegt, i s t die IM 306 für diese Baugruppe auf 16
Kanäle einzustellen.
Die Adressen der beiden aufeinanderfolgenden Peripheriebytes, die die 434-7 belegt, werden im
folgenden mit "Baugruppenadresse" und "Baugruppenadresse+ I " bezeichnet.
Die zwei Byte Ausgänge benutzen Sie im Anlauf-OB zur Parametrierung der Baugruppe (das
Byte "Bauguppenadresse" kennzeichnet, welcher Eingang einen Alarm auslöst, das Byte
"Baugruppenadresse+ 1" bestimmt die Art der alarm-auslösenden Flanke)
Die zwei Byte Eingänge müssen Sie benutzen, wenn Sie:
-
den Status der Eingänge abfragen wollen (dann Byte "Baugruppenadresse" abfragen)
-
Eingänge identifizieren wollen, die den Alarm ausgelöst haben (dann Byte "Baugruppen-
adresse+ 1" abfragen; nur im Alarmprogramm sinnvoll).
Der Zustand der Eingänge muß direkt abgefragt werden (L PY), da er nicht in das PAE übertragen
wird.
9.2.2 Inbetriebnahme
)
Weisen Sie der Baugruppe eine Steckplatz-Adresse zu; die Anschaltungsbaugruppe IM 306 i s t
für die Digital-Eingabebaugruppe 434-7 auf 16 Kanäle einzustellen?
