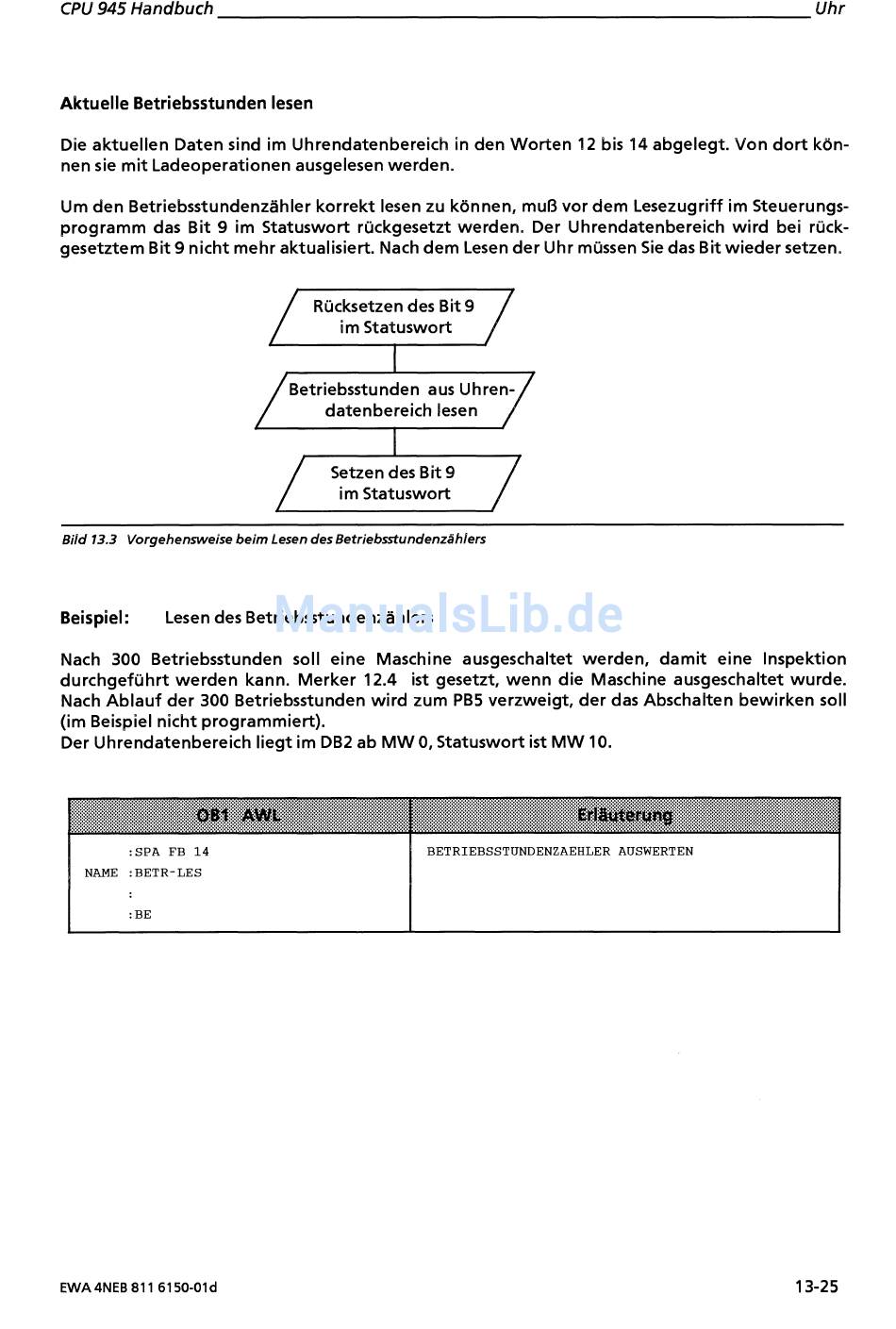

Siemens simatic s5-115u Handbuch Seite 574

CPU 945
Handbuch Uhr
Aktuelle Betriebsstunden lesen
Die aktuellen Daten sind im Uhrendatenbereich in den Worten 12 bis 14 abgelegt. Von dort kön-
nen sie mit Ladeoperationen ausgelesen werden.
Um den Betriebsstundenzähler korrekt lesen zu können, muß vor dem Lesezugriff im Steuerungs-
Programm das Bit 9 im Statuswort rückgesetzt werden. Der Uhrendatenbereich wird bei rück-
gesetztem Bit 9 nicht mehr aktualisiert. Nach dem Lesen der Uhr müssen Sie das Bit wieder setzen.
P - P
des Bit 9
im Statuswort
/
1
Betriebsstunden aus Uhren-
datenbereich lesen
/
Setzen des Bit 9
im Statuswort
/
13.3
Vorgehensweise beim Lesen des Betriebsstundenzählers
Beispiel: Lesen des Betriebsstundenzählers
Nach 300 Betriebsstunden soll eine Maschine ausgeschaltet werden, damit eine Inspektion
durchgeführt werden kann. Merker 12.4 i s t gesetzt, wenn die Maschine ausgeschaltet wurde.
Nach Ablauf der 300 Betriebsstunden wird zum PB5 verzweigt, der das Abschalten bewirken soll
(im Beispiel nicht programmiert).
Der Uhrendatenbereich liegt im DB2 ab M W 0, Statuswort i s t M W 10.
NAME :BETR-LES
