Relais-Ausgabebaugruppe - Siemens simatic s5-115u Handbuch

CPU
945 Handbuch Technische Daten

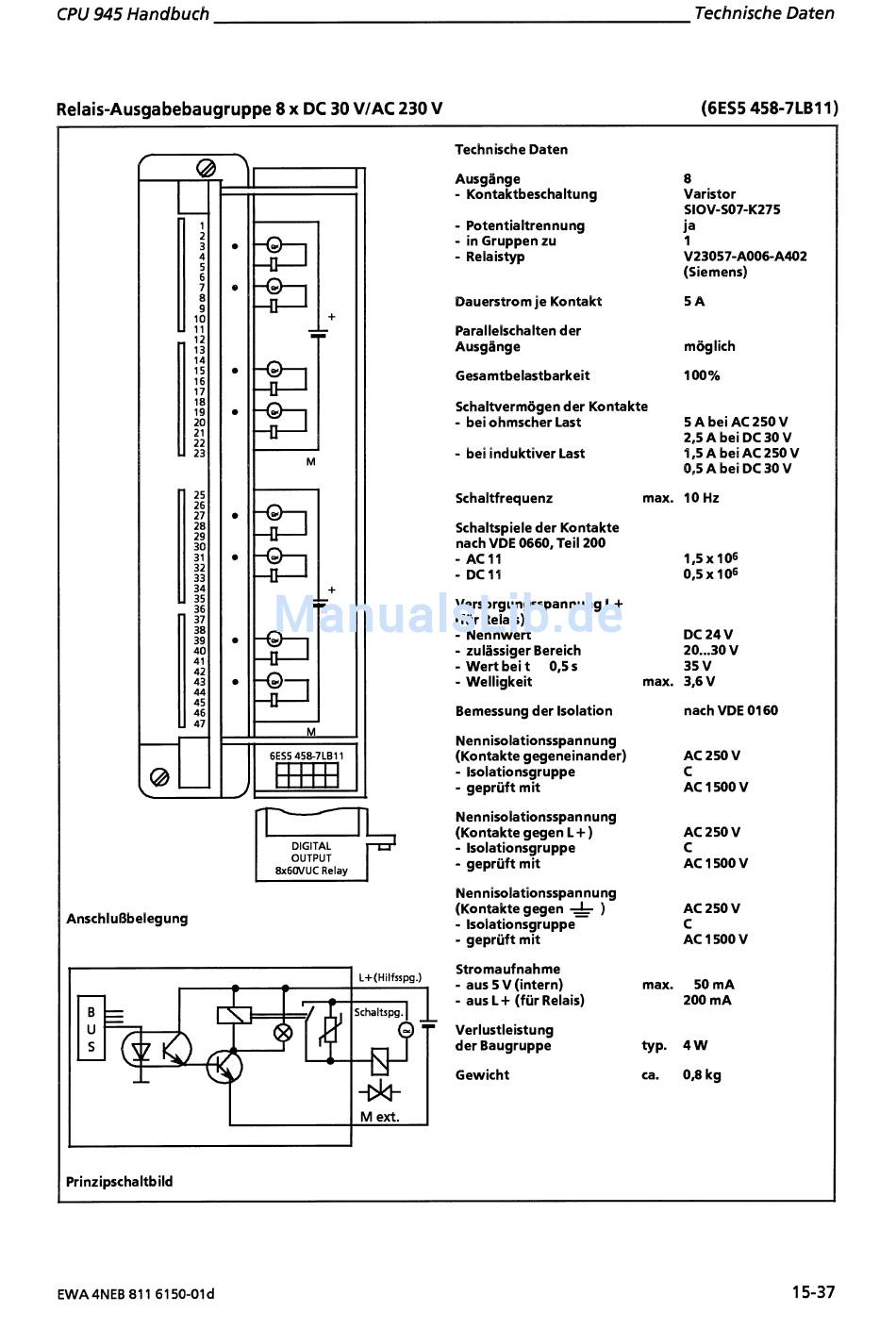

Relais-Ausgabebaugruppe 8
X
DC 30 VIAC 230 V (6ES5 458-7LB11)
Technische Daten
Ausgänge 8
-
Kontaktbeschaltung Varistor
SIOV-507-K275
-
Potentialtrennung ja
-
in Gruppen zu
1
-
Relaistyp
V23057-A006-AN2
(Siemens)
Dauerstrom je Kontakt 5 8
Parallelschalten der
Ausgänge möglich
Gesamtbelastbarkeit 100%
Schaltvermögen der Kontakte
-
bei ohrnscher Last 5AbeiAC250V
2 . 5 A bei DC 30 V
-
bei induktiver Last 9.5AbeiAC250V
0 . 5 A bei DC 30 V
Schaltfrequenz max. 10 Hz
Schaltspiele der Kontakte
nach VDE 0660, Teil 200
-
AC11 1.5~106
-
DC11 0 . 5 ~ 106
Versorgungsspannung L+
(für Relais)
-
Nennwert DC 24V
-
zulässiger Bereich 20
...
30 V
-
Wert bei t 0 . 5 s 35 V
-
Welligkeit max. 3.6V
Bemessung der Isolation
nach VDE 01 60
Nennisolationsspannung
(Kontakte gegeneinander) AC 250 V
-
isolationsgruppe C
-
geprüft mit
AC 1 500 V
Nennisolationsspannung
(Kontakte gegen
L+) AC 250 V
-
Isolationsgruppe C
-
geprüft mit
AC 1 500 V
Nennisolationsspannung
(Kontakte gegen
-L
1
AC 250 V
AnscRluBbelegung
-
Isolationsgruppe C
-
geprüft mit AC 1 500 V
Strornaufnahme
-
aus S V (intern) max. 50 rnA
-
aus L
+
(für Relais) 200 rnA
Verlustleistung
der Baugruppe % ' P . 4 W
Gewicht ca. 0.8 kg
Prinzipschaltbild
