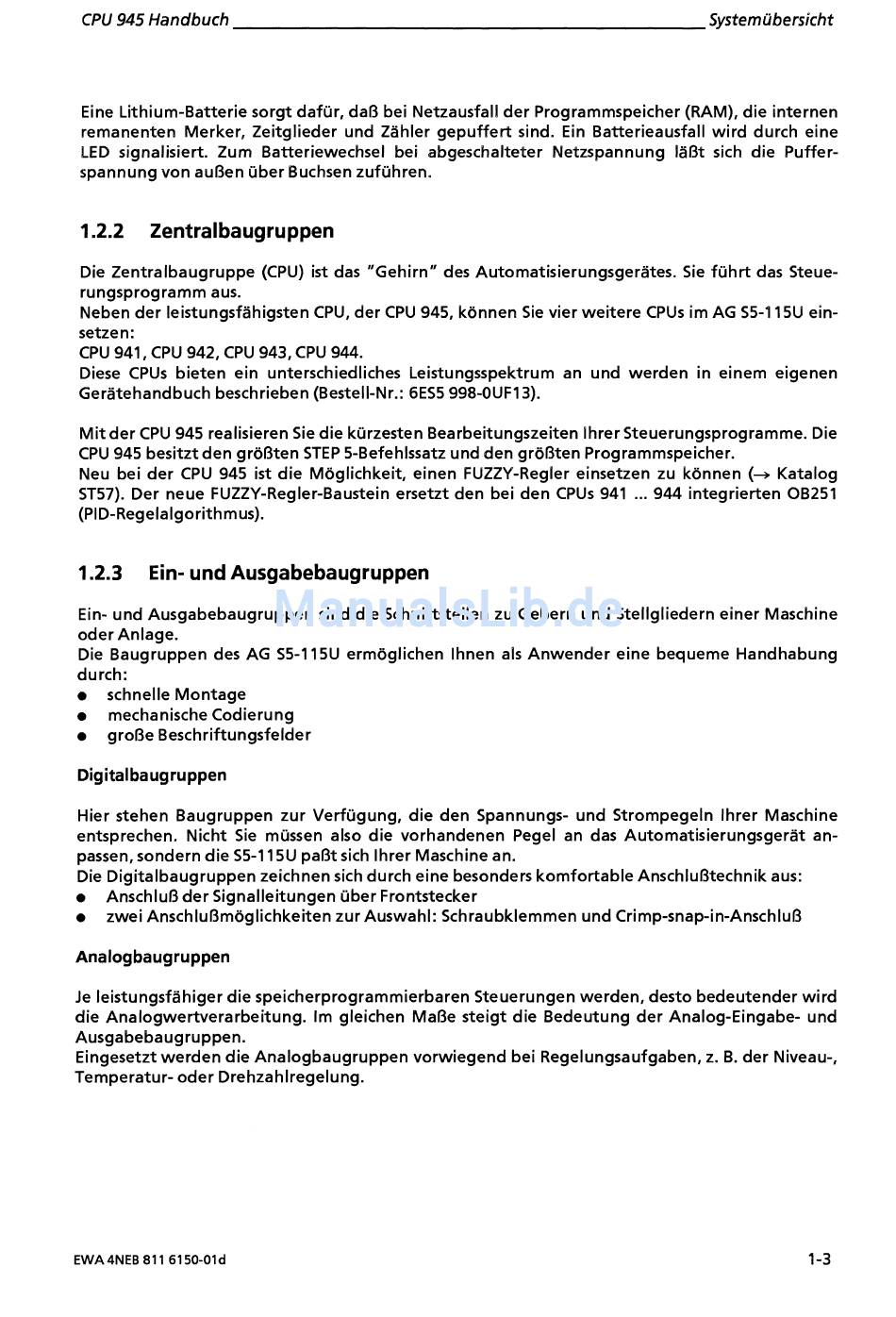

CPU 945 Handbuch Systemübersicht
Eine Lithium-Batterie sorgt dafür, daß bei Netzausfall der Programmspeicher (RAM), die internen
remanenten Merker, Zeitglieder und Zähler gepudfeht sind. Ein Batterieausfall wird durch eine
LED signalisiert. Zum Batteriewechsel bei abgeschalteter Netzspannung Iäßt sich die Puffer-
Spannung von außen über Buchsen zuführen.
1.2.2 Zentralbaugruppen
Die Zentralbaugruppe (CPU) i s t das "Gehirn" des Automatisierungsgerätes. Sie führt das Steue-
rungsprogramm aus.
Neben der leistungsfähigsten CPU, der CPU 945, können Sie vier weitere CPUs im AG 55-1 15U ein-
setzen:
CPU 941, CPU 942, CPU 943, CPU 944.
Diese CPUs bieten ein unterschiedliches Leistungsspektrum an und werden in einem eigenen
Gerätehandbuch beschrieben (Bestell-Nr.: 6ES5 998-OUFI 3).
M i t der CPU 945 realisieren Sie die kürzesten Bearbeitungszeiten ihrer Steuerungsprogramme. Die
CPU 945 besitzt den größten STEP 5-Befehlssatz und den größten Programmspeicher.
Neu bei der CPU 945 i s t die Möglichkeit, einen FUZZY-Regler einsetzen zu können (+ Katalog
ST57). Der neue FUZZY-Regler-Baustein ersetzt den bei den CPUs 941
...
944 integrierten OB251
(PID-Regelalgorithmus).
1.2.3 Ein- und Ausgabebaugruppen
Ein- und Ausgabebaugruppen sind die Schnittstellen zu Gebern und Stellgliedern einer Maschine
oder Anlage.
Die Baugruppen des AG 55-1 15U ermöglichen Ihnen als Anwender eine bequeme Handhabung
durch:
schnelle Montage
mechanische Codierung
große Beschriftungsfelder
Digital baugruppen
Hier stehen Baugruppen zur Verfügung, die den Spannungs- und Strompegeln Ihrer Maschine
entsprechen. Nicht Sie müssen also die vorhandenen Pegel an das Automatisierungsgerät an-
passen, sondern die 55-1 15U paßt sich Ihrer Maschine an.
Die Digitalbaugruppen zeichnen sich durch eine besonders komfortable Anschlußtechnik aus:
Anschluß der Signalleitungen über Frontstecker
zwei Anschlußmöglichkeiten zur Auswahl: Schraubklemmen und Crimp-snap-in-Anschluß
Analogbaugruppen
Je leistungsfähiger die speicherprogrammierbaren Steuerungen werden, desto bedeutender wird
die Analogwertverarbeitung. Im gleichen Maße steigt die Bedeutung der Analog-Eingabe- und
Ausgabebaugruppen.
Eingesetzt werden die Analogbaugruppen vorwiegend bei Regelungsaufgaben, z. B. der Niveau-,
Temperatur- oder Drehzahlregelung.
