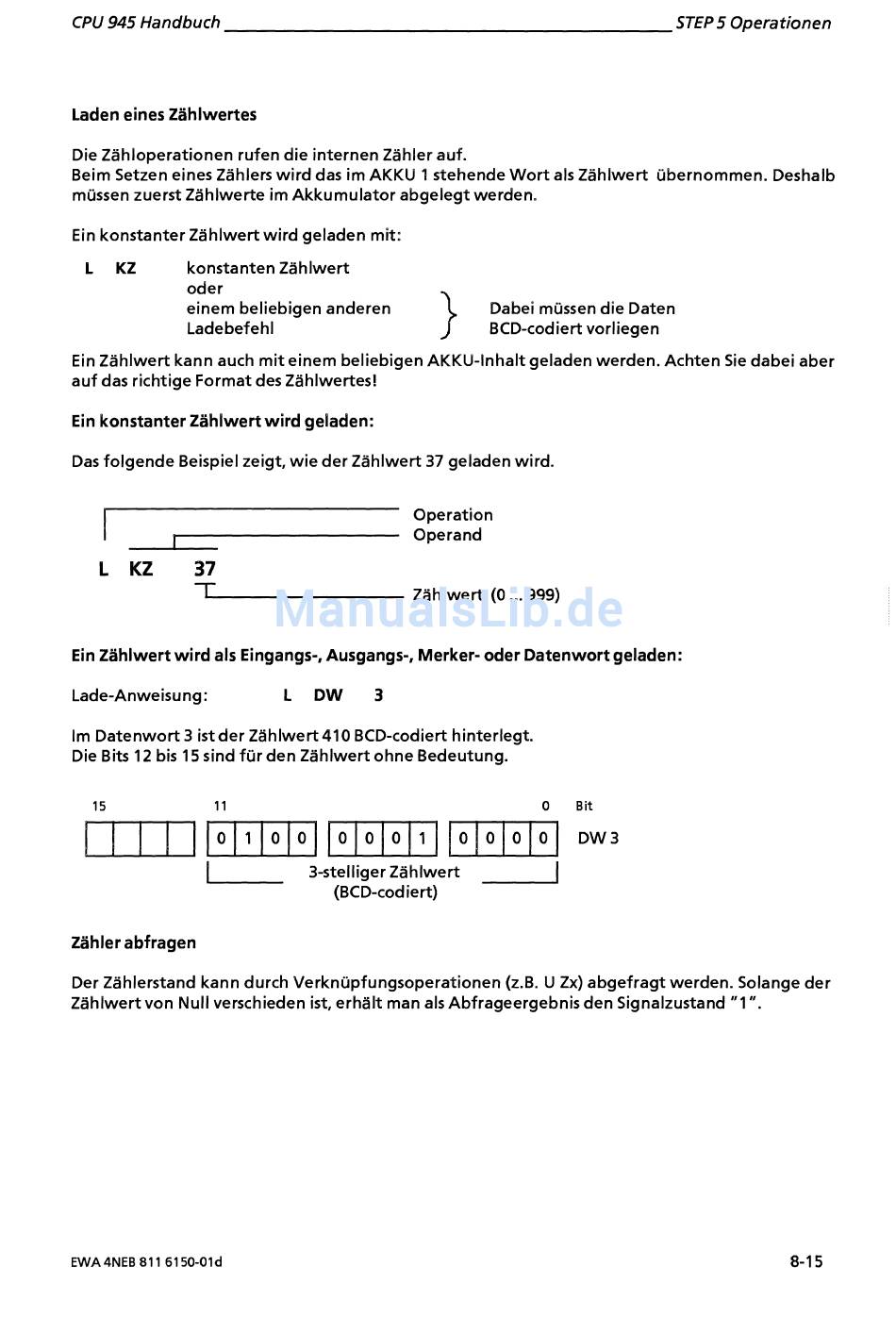

CPU
945 Handbuch
STEP 5 Operationen
Laden eines Zählwertes
Die Zähloperationen rufen die internen Zähler auf.
Beim Setzen eines Zählers wird das im AKKU 4 stehende Wort als Zählwert übernommen. Deshalb
müssen zuerst Zählwerte im Akkumulator abgelegt werden.
Ein konstanter Zählwert wird geladen mit:
L
KZ
konstanten Zählwert
oder
einem beliebigen anderen
Dabei müssen die Daten
Ladebefehl BCD-codiert vorliegen
Ein Zählwert kann auch mit einem beliebigen AKKU-Inhalt geladen werden. Achten Sie dabei aber
auf das richtige Format des Zählwertes!
Ein konstanter Zählwert wird geladen:
Das folgende Beispiel zeigt, wie der Zählwert 37 geladen wird.
Operation
Operand
e
Km
37
T
Zählwert (0
...
999)
Ein Zählwert w i r d als Eingangs-, Ausgangs-, Merker- oder Datenwort geladen:
Lade-Anweisung: L DW
3
im Datenwort 3 i s t der Zählwert410 BCD-codiert hinterlegt.
Die Bits 12 bis 15 sind für den Zählwert ohne Bedeutung.
11 0 B i t
DW3
1
3-stelliaer Zä hlwert
I
Zähler abfragen
Der Zählerstand kann durch Verknüpfungsoperationen (2.B. U Zx) abgefragt werden. Solange der
Zählwert von Null verschieden ist, erhält man als Abfrageergebnis den Signalzustand "1
".
