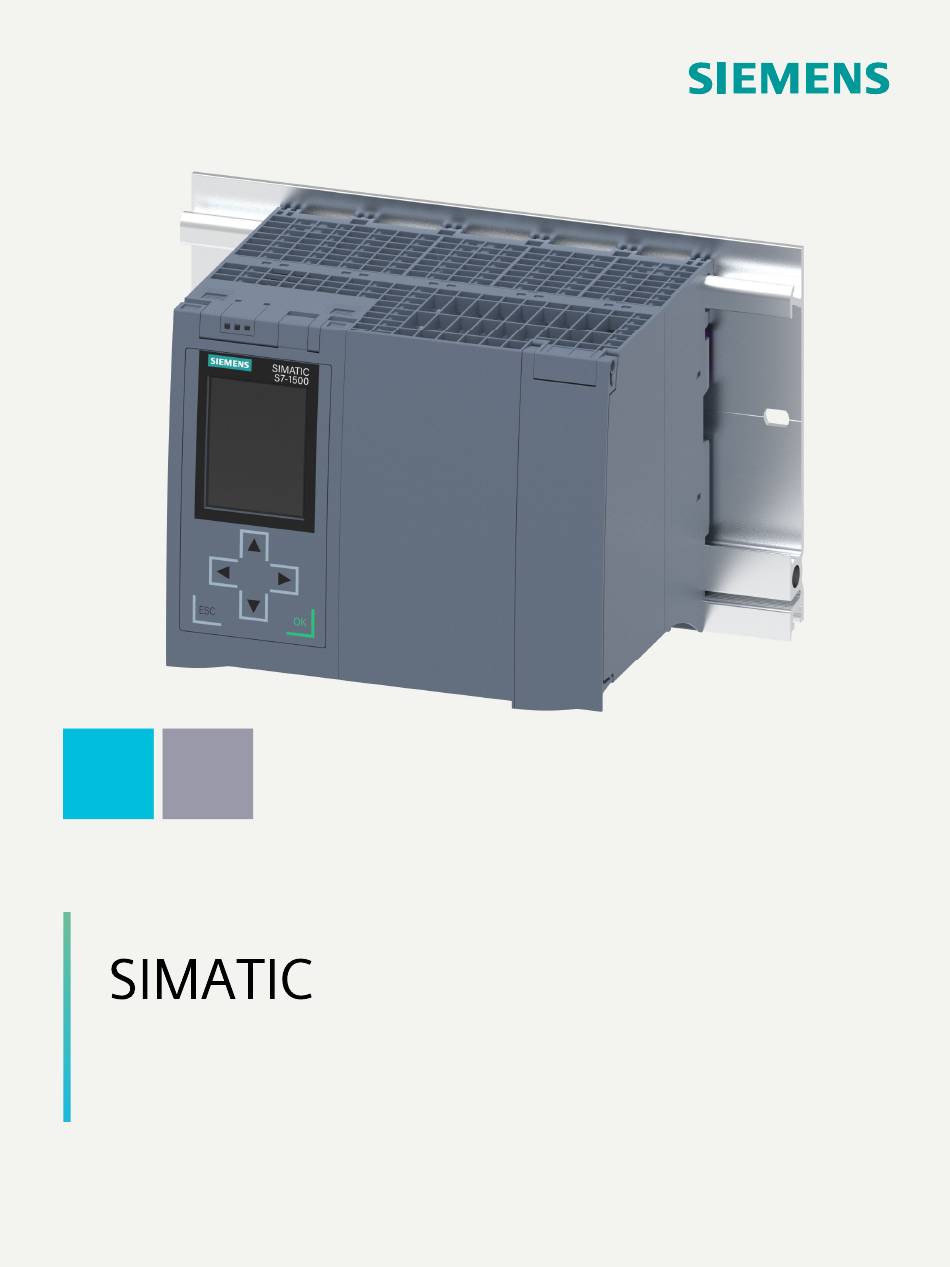

- Seite 1 Ausgabe Ausgabe 11/2023 11/2023 GERÄTEHANDBUCH GERÄTEHANDBUCH SIMATIC S7-1500 S7-1500 CPU 1517T-3 PN/DP CPU 1517T-3 PN/DP 6ES7517-3TP00-0AB0 6ES7517-3TP00-0AB0 support.industry.siemens.com support.industry.siemens.com...
- Seite 2 Einleitung Industrial Cybersecurity SIMATIC Produktübersicht S7-1500 CPU 1517T-3 PN/DP Anschließen (6ES7517-3TP00-0AB0) Alarme, Diagnose-, Fehler- und Systemmeldungen Gerätehandbuch Technische Daten Maßbild 11/2023 A5E36285476-AE...
- Seite 3 Siemens-Produkte dürfen nur für die im Katalog und in der zugehörigen technischen Dokumentation vorgesehenen Einsatzfälle verwendet werden. Falls Fremdprodukte und -komponenten zum Einsatz kommen, müssen diese von Siemens empfohlen bzw. zugelassen sein. Der einwandfreie und sichere Betrieb der Produkte setzt sachgemäßen Transport, sachgemäße Lagerung, Aufstellung, Montage, Installation, Inbetriebnahme, Bedienung und Instandhaltung voraus.
- Seite 4 Frontansicht der CPU mit geschlossenen Frontklappen............31 3.5.2 Frontansicht der CPU ohne Frontklappen................33 3.5.3 Rückansicht der CPU......................Betriebsartenschalter......................34 Anschließen............................35 Alarme, Diagnose-, Fehler- und Systemmeldungen................39 Status- und Fehleranzeigen der CPU.................. 39 Technische Daten..........................42 Maßbild............................... 58 CPU 1517T-3 PN/DP (6ES7517-3TP00-0AB0) Gerätehandbuch, 11/2023, A5E36285476-AE...
- Seite 5 Entsorgungsbetrieb für Elektronikschrott und entsorgen Sie das Gerät entsprechend der jeweiligen Vorschriften in Ihrem Land. Industry Mall Die Industry Mall ist das Katalog- und Bestellsystem der Siemens AG für Automatisierungs- und Antriebslösungen auf Basis von Totally Integrated Automation (TIA) und Totally Integrated Power (TIP).
- Seite 6 Verdrahtung und Inbetriebnahme der Systeme SIMATIC S7-1500 und ET 200MP. Die Online-Hilfe von STEP 7 unterstützt Sie bei der Projektierung und Programmierung. Beispiele: • Getting Started S7-1500 • Systemhandbuch S7-1500/ET 200MP • Online-Hilfe TIA Portal CPU 1517T-3 PN/DP (6ES7517-3TP00-0AB0) Gerätehandbuch, 11/2023, A5E36285476-AE...
- Seite 7 (https://support.industry.siemens.com/cs/de/de/view/68052815) Manual Collection S7-1500/ET 200MP Die Manual Collection beinhaltet die vollständige Dokumentation zum Automatisierungssystem SIMATIC S7‑1500 und dem Dezentralen Peripheriesystem ET 200MP zusammengefasst in einer Datei. Sie finden die Manual Collection im Internet. (https://support.industry.siemens.com/cs/ww/de/view/86140384) CPU 1517T-3 PN/DP (6ES7517-3TP00-0AB0) Gerätehandbuch, 11/2023, A5E36285476-AE...
- Seite 8 Dokumentation zur SIMATIC: Industry Online Support International https://support.industry.siemens.com/cs/ww/de/view/109742705 Wo Sie die Übersicht direkt im Siemens Industry Online Support finden und wie Sie den Siemens Industry Online Support auf Ihrem mobilen Endgerät nutzen, zeigen wir Ihnen in einem kurzen Video: Schneller Einstieg in die technische Dokumentation von Automatisierungspro...
- Seite 9 Montage/Inbetriebnahme, die dazugehörende Dokumentation herunter. Nutzen Sie für den Download folgende Möglichkeiten: – Industry Online Support International: (https://support.industry.siemens.com) Dem Produkt ist über die Artikelnummer eine Dokumentation zugeordnet. Sie finden die Artikelnummer auf dem Produkt und auf dem Verpackungsetikett. Produkte mit neuen, nichtkompatiblen Funktionen erhalten eine neue Artikelnummer und Dokumentation.
- Seite 10 • Handbücher, Kennlinien, Bedienungsanleitungen, Zertifikate • Produktstammdaten Sie finden mySupport im Internet. (https://support.industry.siemens.com/My/ww/de/) Anwendungsbeispiele Die Anwendungsbeispiele unterstützen Sie mit verschiedenen Tools und Beispielen bei der Lösung Ihrer Automatisierungsaufgaben. Dabei werden Lösungen im Zusammenspiel mehrerer Komponenten im System dargestellt - losgelöst von der Fokussierung auf einzelne Produkte.
- Seite 11 Cybersecurity finden Sie unter (https://www.siemens.com/global/en/products/automation/topic-areas/industrial- cybersecurity.html). Die Produkte und Lösungen von Siemens werden ständig weiterentwickelt, um sie noch sicherer zu machen. Siemens empfiehlt ausdrücklich, Produkt-Updates anzuwenden, sobald sie zur Verfügung stehen und immer nur die aktuellen Produktversionen zu verwenden. Die Verwendung veralteter oder nicht mehr unterstützter Versionen kann das Risiko von...
- Seite 12 Schnittstellen, Ports, Protokolle und Dienste Securityrelevant sind Informationen zu Detaillierte Informationen zu diesen Themen finden Sie im Funktionshandbuch Kommunikation • Kommunikationsschicht und Kommunikationsrolle (https://support.industry.siemens. • Default-Zuständen com/cs/de/de/view/59192925). • Aktivieren/Deaktivieren von Ports und Diensten Sicherer Betrieb CPU 1517T-3 PN/DP (6ES7517-3TP00-0AB0) Gerätehandbuch, 11/2023, A5E36285476-AE...
- Seite 13 Themen mit relevanten Cybersecurity-Hinweisen Referenz Abhilfemaßnahmen zu bekannten Risiken Abhilfemaßnahmen zu bekannten Risiken werden auf der We bseite Siemens ProductCERT (https://siemens.com/productcert) bekanntgegeben. Weitere Informationen zu Siemens ProductCERT finden Sie im Systemhandbuch (https://support.industry.siemens. com/cs/de/de/view/59191792). Sicherheitsprüfungen Applikative Sicherheitsmaßnahmen wie zyklisches Überprüfen der Konfiguration via Prüfsumme finden Sie im Systemhand...
- Seite 14 IO-Geräten kommen. Bisher wurde in diesem Fall die PROFINET IO-Kommunikation durch die CPU abgebaut. Ab STEP 7 V19 und FW-Version V3.1 können Sie das Verhalten der jeweiligen PROFINET-Schnitt stelle konfigurieren. Webserver der CPU CPU 1517T-3 PN/DP (6ES7517-3TP00-0AB0) Gerätehandbuch, 11/2023, A5E36285476-AE...
- Seite 15 Motion Control Language (MCL) wird unter • Einfache und schnelle Programmierung stützt. durch Parametrierdialoge Gleichlauffunktion Zyklisches Auslesen des Folgewerts im Kurven Erweiterter Funktionsumfang scheibengleichlauf Kinematikfunktionen Verbessertes Überschleifverhalten bei Bandver Ein Überschleifen ist in weiteren Bewe folgung gungsphasen möglich. CPU 1517T-3 PN/DP (6ES7517-3TP00-0AB0) Gerätehandbuch, 11/2023, A5E36285476-AE...
- Seite 16 Anwendungsbereiche des Automatisierungssystems SIMATIC S7-1500 sind z. B.: • Sondermaschinen • Textilmaschinen • Verpackungsmaschinen • allgemeiner Maschinenbau • Steuerungsbau • Werkzeugmaschinenbau • Installationstechnik • Elektroindustrie und -handwerk • Automobiltechnik • Wasser/Abwasser • Food & Beverage CPU 1517T-3 PN/DP (6ES7517-3TP00-0AB0) Gerätehandbuch, 11/2023, A5E36285476-AE...
- Seite 17 Standard-CPU für mittlere bis 5,5 Mbyte 6 ns große Applikationen CPU 1516‑3 Standard-CPU für anspruchs 9,5 Mbyte 6 ns PN/DP volle Applikationen und Kom munikationsaufgaben * vom integrierten Arbeitsspeicher sind 50 Mbyte für die Funktionsbibliothek der CPU-Runtime reserviert CPU 1517T-3 PN/DP (6ES7517-3TP00-0AB0) Gerätehandbuch, 11/2023, A5E36285476-AE...
- Seite 18 Applikationen CPU 1517H-3 Redundante CPU für an 10 Mbyte 4 ns spruchsvolle Applikationen und Kommunikationsaufga CPU 1518HF- Fehlersichere und redundan 69 Mbyte 4 ns 4 PN te CPU für anspruchsvolle Applikationen und Kommu nikationsaufgaben CPU 1517T-3 PN/DP (6ES7517-3TP00-0AB0) Gerätehandbuch, 11/2023, A5E36285476-AE...
- Seite 19 IO RT Basisfunk cher tungszeit Schnittstel Schnittstel tionalität für Bit operatio CPU 1511T-1 PN Technologie-CPU für klei 1,95 Mbyte 25 ns nere bis mittlere Applika tionen CPU 1515T-2 PN Technologie-CPU für 6 Mbyte 6 ns mittlere bis große Appli kationen CPU 1517T-3 PN/DP (6ES7517-3TP00-0AB0) Gerätehandbuch, 11/2023, A5E36285476-AE...
- Seite 20 Die fehlersicheren CPUs sind zertifiziert für den Einsatz im Sicherheitsbetrieb bis: • Sicherheitsklasse (Safety Integrity Level) SIL3 nach IEC 61508:2010 • Performance Level (PL) e und Kategorie 4 nach ISO 13849-1:2015 bzw. EN ISO 13849-1:2015 CPU 1517T-3 PN/DP (6ES7517-3TP00-0AB0) Gerätehandbuch, 11/2023, A5E36285476-AE...
- Seite 21 11 Mbyte 2 ns spruchsvolle Applikatio nen und Kommunikati onsaufgaben CPU 1517TF-3 P Fehlersichere Technolo 11 Mbyte 2 ns N/DP gie-CPU für anspruchsvol le Applikationen und Kommunikationsaufga * vom integrierten Arbeitsspeicher sind 50 Mbyte für die Funktionsbibliothek der CPU-Runtime reserviert CPU 1517T-3 PN/DP (6ES7517-3TP00-0AB0) Gerätehandbuch, 11/2023, A5E36285476-AE...
- Seite 22 Durch einen verbesserten Manipulationsschutz können veränderte oder unberechtigte Übertragungen der Engineering-Daten durch den Controller erkannt werden. Der Einsatz eines Ethernet-CPs (CP 1543-1) bietet Ihnen einen zusätzlichen Zugriffsschutz durch eine Firewall bzw. die Möglichkeiten gesicherte VPN-Verbindungen aufzubauen. CPU 1517T-3 PN/DP (6ES7517-3TP00-0AB0) Gerätehandbuch, 11/2023, A5E36285476-AE...
- Seite 23 Das HMI übernimmt die Anzeige in den für die CPU festgelegten Projektsprachen. Falls Sie Meldetexte in zusätzlichen Sprachen benötigen, können Sie diese über die projektierte Verbindung in ihr HMI laden. Die CPU, STEP 7 und ihr HMI garantieren die Datenkonsistenz ohne zusätzliche Engineering-Schritte. Die Instandhaltungsarbeiten sind einfacher. CPU 1517T-3 PN/DP (6ES7517-3TP00-0AB0) Gerätehandbuch, 11/2023, A5E36285476-AE...

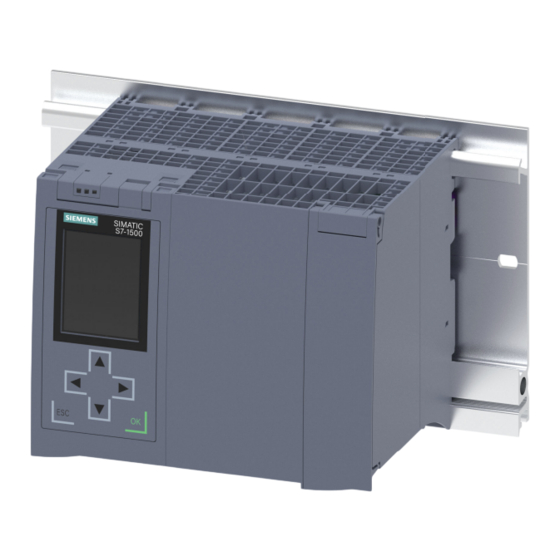

- Seite 24 Ansicht des Moduls Das folgende Bild zeigt die CPU 1517T‑3 PN/DP. Bild 3-1 CPU 1517T‑3 PN/DP HINWEIS Schutzfolie Beachten Sie, dass im Auslieferungszustand der CPU eine Schutzfolie auf das Display aufgebracht ist. Entfernen Sie im Bedarfsfall die Schutzfolie. CPU 1517T-3 PN/DP (6ES7517-3TP00-0AB0) Gerätehandbuch, 11/2023, A5E36285476-AE...
- Seite 25 I-Device (Intelligentes IO-Device) ist die CPU ei nem übergeordneten IO‑Controller zugeordnet und wird dabei als intelligente Vorverarbeitungseinheit von Teilprozessen eingesetzt Zubehör Informationen zum Thema "Zubehör/Ersatzteile" finden Sie im Systemhandbuch S7-1500, ET 200MP (https://support.automation.siemens.com/WW/view/de/59191792). CPU 1517T-3 PN/DP (6ES7517-3TP00-0AB0) Gerätehandbuch, 11/2023, A5E36285476-AE...
- Seite 26 Informationen aus dem OPC UA Server auslesen. Über OPC UA Companion Specification lassen sich Me thoden einheitlich und herstellerunabhängig spezifizie ren. Über diese spezifizierten Methoden integrieren Sie Geräte der verschiedensten Hersteller einfacher in Ihre Anlagen und Produktionsabläufe. CPU 1517T-3 PN/DP (6ES7517-3TP00-0AB0) Gerätehandbuch, 11/2023, A5E36285476-AE...
- Seite 27 MRPD basiert auf IRT und MRP. Um Medienredundanz mit kurzen Aktualisierungszeiten zu erreichen, senden die am Ring beteiligten PROFINET-Geräte ihre Daten in beide Richtungen. Die Geräte empfangen diese Daten an bei den Ringports, dadurch entfällt die Rekonfigurationszeit des Rings. CPU 1517T-3 PN/DP (6ES7517-3TP00-0AB0) Gerätehandbuch, 11/2023, A5E36285476-AE...
- Seite 28 Sie programmieren die Technologieobjekte mit Motion Control-Anweisungen nach PLCopen. Erweiterte Motion Die Technologie-CPUs der SIMATIC S7-1500 unterstüt Themenseite Motion Control Control-Funktionen zen erweiterte Motion Control-Funktionen mit den zu (https://support.industry.siemens. sätzlichen Technologieobjekten Kurvenscheibe, Leitachs com/cs/de/de/view/109751049) stellvertreter und Kinematik: CPU 1517T-3 PN/DP (6ES7517-3TP00-0AB0) Gerätehandbuch, 11/2023, A5E36285476-AE...
- Seite 29 TIA-Portal und CPU zu erkennen und die Kommuni kation von einem SIMATIC HMI-System zur CPU auf mög liche Manipulationen von Engineering-Daten zu prüfen. Über Manipulationen von Engineering-Daten, die der In tegritätsschutz erkennt, erhält der Benutzer eine entspre chende Meldung. CPU 1517T-3 PN/DP (6ES7517-3TP00-0AB0) Gerätehandbuch, 11/2023, A5E36285476-AE...
- Seite 30 • Komfortabler Umgang mit Passwörtern. STEP 7 liest das Passwort automatisch für die Bausteine ein. Da durch sparen Sie Zeit. • Optimalen Bausteinschutz, da die Benutzer das Pass wort selbst nicht kennen. CPU 1517T-3 PN/DP (6ES7517-3TP00-0AB0) Gerätehandbuch, 11/2023, A5E36285476-AE...
- Seite 31 Bei abgeschaltetem Display zeigen die LEDs weiterhin den Status der CPU an. Weitere Informationen zu den Temperaturen, bei denen sich das Display aus- und wieder einschaltet, finden Sie in den Technischen Daten (Seite 42). CPU 1517T-3 PN/DP (6ES7517-3TP00-0AB0) Gerätehandbuch, 11/2023, A5E36285476-AE...
- Seite 32 Schutzstufen und der Vor-Ort-Sperre finden Sie im Systemhandbuch S7-1500, ET 200MP (http://support.automation.siemens.com/WW/view/de/59191792). Verweis Detaillierte Informationen zu den einzelnen Optionen des Displays, einen Trainingskurs und eine Simulation der auswählbaren Menüpunkte finden Sie im SIMATIC S7-1500 Display Simu lator (https://support.industry.siemens.com/cs/de/de/view/109761758). CPU 1517T-3 PN/DP (6ES7517-3TP00-0AB0) Gerätehandbuch, 11/2023, A5E36285476-AE...
- Seite 33 LED-Anzeigen für die 3 Ports der PROFINET-Schnittstellen X1 und X2 ⑩ Schacht für die SIMATIC Memory Card ⑪ Display-Anschluss ⑫ LED-Anzeigen für den aktuellen Betriebszustand und Diagnosestatus der CPU Bild 3-4 Ansicht der CPU 1517T‑3 PN/DP (ohne Frontklappen) - Vorderseite CPU 1517T-3 PN/DP (6ES7517-3TP00-0AB0) Gerätehandbuch, 11/2023, A5E36285476-AE...
- Seite 34 Betätigung der Betriebsar Bedeutung Erläuterung tenschalter Betriebsart RUN Die CPU bearbeitet das Anwenderprogramm. STOP Betriebsart STOP Das Anwenderprogramm wird nicht ausgeführt. (LED STOP ACTIVE leuchtet). MRES Urlöschen Stellung für das Urlöschen der CPU. CPU 1517T-3 PN/DP (6ES7517-3TP00-0AB0) Gerätehandbuch, 11/2023, A5E36285476-AE...
- Seite 35 • Wenn Autonegotiation deaktiviert ist, dann hat die RJ45-Buchse die Switchbelegung (MDI-X). • Wenn Autonegotiation aktiviert ist, dann ist Autocrossing wirksam und die RJ45-Buchse hat entweder Endgerätebelegung (MDI) oder Switchbelegung (MDI-X). Bild 4-1 PROFINET CPU 1517T-3 PN/DP (6ES7517-3TP00-0AB0) Gerätehandbuch, 11/2023, A5E36285476-AE...
- Seite 36 Spannungsversorgung über den USB-Port. Der PC-Adapter USB A2 benötigt daher keine DC 24 V‑Versorgungsspannung und kann ohne Steckernetzteil-Set zur externen Stromversorgung betrieben werden. Verweis Weitere Informationen zum Thema "Anschließen der CPU" und zum Thema "Zubehör/Ersatzteile" finden Sie im Systemhandbuch S7-1500, ET 200MP (https://support.automation.siemens.com/WW/view/de/59191792). CPU 1517T-3 PN/DP (6ES7517-3TP00-0AB0) Gerätehandbuch, 11/2023, A5E36285476-AE...
- Seite 37 PROFINET-Schnittstelle X2 • Front belasert (sichtbar in STEP 7 bei erreichbare Teilnehmer) • Rechte Seitenfläche nicht belasert MAC-Adresse 5 Port X2 P1 (z. B. für LLDP notwendig) • Front nicht belasert • Rechte Seitenfläche belasert (Beginn des Nummernbandes) CPU 1517T-3 PN/DP (6ES7517-3TP00-0AB0) Gerätehandbuch, 11/2023, A5E36285476-AE...
- Seite 38 ⑥ Rückwandbusanschaltung Masse ⑦ Interne Versorgungsspannung LED RUN/STOP (grün/gelb) SIMATIC Memory Card LED ERROR (rot) Einspeisung der Versorgungsspannung LED MAINT (gelb) DC 24 V X1 P1, X1 P2, X2 P1 LED Link TX/RX Bild 4-2 Prinzipschaltbild der CPU 1517T‑3 PN/DP CPU 1517T-3 PN/DP (6ES7517-3TP00-0AB0) Gerätehandbuch, 11/2023, A5E36285476-AE...
- Seite 39 MAINT-LED (gelbe LED) ④ keine Funktion ⑤ LINK RX/TX-LED für Port X1 P1 (gelb/grüne LED) ⑥ LINK RX/TX-LED für Port X1 P2 (gelb/grüne LED) ⑦ LINK RX/TX-LED für Port X2 P1 (gelb/grüne LED) Bild 5-1 LED-Anzeige der CPU 1517T‑3 PN/DP (ohne Frontklappe) CPU 1517T-3 PN/DP (6ES7517-3TP00-0AB0) Gerätehandbuch, 11/2023, A5E36285476-AE...
- Seite 40 CPU führt ein Programm mit aktivem Haltepunkt aus. Das Programm bewegt sich gerade von einem Haltepunkt zum nächsten. Firmware-Update wird durchgeführt. Anlauf (Übergang von STOP → RUN) LED aus LED aus LED blinkt gelb/grün CPU 1517T-3 PN/DP (6ES7517-3TP00-0AB0) Gerätehandbuch, 11/2023, A5E36285476-AE...
- Seite 41 Moduls auslesen. Beachten Sie jedoch, dass das Ausleen des LED-Status der LINK RX/TX-LEDs an sämtlichen S7-1500 CPUs nicht möglich ist. Weiterführende Informationen zur Anweisung "LED" finden Sie in der Online-Hilfe von STEP 7. CPU 1517T-3 PN/DP (6ES7517-3TP00-0AB0) Gerätehandbuch, 11/2023, A5E36285476-AE...
- Seite 42 Bereich, untere Grenze (DC) 19,2 V zulässiger Bereich, obere Grenze (DC) 28,8 V Verpolschutz Netz- und Spannungsausfallüberbrückung Netz-/Spannungsausfallüberbrückungszeit 5 ms • • Wiederholrate, min. Eingangsstrom Stromaufnahme (Nennwert) 1,55 A Stromaufnahme, max. 1,9 A Einschaltstrom, max. 1,9 A; Nennwert I²t 0,4 A²·s CPU 1517T-3 PN/DP (6ES7517-3TP00-0AB0) Gerätehandbuch, 11/2023, A5E36285476-AE...
- Seite 43 8 Mbyte; bei absolut adressierten DBs ist die max. Größe 64 kbyte • Nummernband 0 ... 65 535 Größe, max. 1 Mbyte • • Nummernband 0 ... 65 535 Größe, max. 1 Mbyte • CPU 1517T-3 PN/DP (6ES7517-3TP00-0AB0) Gerätehandbuch, 11/2023, A5E36285476-AE...
- Seite 44 768 kbyte; in Summe; für Merker, Zeiten, Zähler, Zähler, Merker), max. DBs und Technologiedaten (Achsen) nutzbarer Remanenzspeicher: 700 kbyte erweiterter remanenter Datenbereich (inklusi 8 Mbyte; bei Einsatz von PS 60 W 24/48/60 V DC ve Zeiten, Zähler, Merker), max. CPU 1517T-3 PN/DP (6ES7517-3TP00-0AB0) Gerätehandbuch, 11/2023, A5E36285476-AE...
- Seite 45 • integriert • über CM 8; in Summe können maximal 8 CMs/CPs (PROFIBUS, PROFINET, Ethernet) gesteckt werden Baugruppenträger • Baugruppen je Baugruppenträger, max. 32; CPU + 31 Module Anzahl Zeilen, max. • CPU 1517T-3 PN/DP (6ES7517-3TP00-0AB0) Gerätehandbuch, 11/2023, A5E36285476-AE...
- Seite 46 • Anzahl der Ports integrierter Switch • Protokolle • IP-Protokoll Ja; IPv4 PROFINET IO-Controller • • PROFINET IO-Device • SIMATIC-Kommunikation • Offene IE-Kommunikation Ja; optional auch verschlüsselt möglich • Webserver Medienredundanz • CPU 1517T-3 PN/DP (6ES7517-3TP00-0AB0) Gerätehandbuch, 11/2023, A5E36285476-AE...
- Seite 47 Sendetakt von 1 ms 1 ms bis 512 ms – – bei Sendetakt von 2 ms 2 ms bis 512 ms – bei Sendetakt von 4 ms 4 ms bis 512 ms CPU 1517T-3 PN/DP (6ES7517-3TP00-0AB0) Gerätehandbuch, 11/2023, A5E36285476-AE...
- Seite 48 Anzahl der Ports integrierter Switch Nein • Protokolle • IP-Protokoll Ja; IPv4 PROFINET IO-Controller • • PROFINET IO-Device • SIMATIC-Kommunikation • Offene IE-Kommunikation Ja; optional auch verschlüsselt möglich • Webserver Medienredundanz Nein • CPU 1517T-3 PN/DP (6ES7517-3TP00-0AB0) Gerätehandbuch, 11/2023, A5E36285476-AE...
- Seite 49 Aktivieren/Deaktivieren von I-Devices Ja; per Anwenderprogramm – Asset-Management-Record Ja; per Anwenderprogramm PROFINET Security class SNMP Konfiguration und DCP Read Only – 3. Schnittstelle Schnittstellenphysik • RS 485 Ja; X3 Anzahl der Ports • CPU 1517T-3 PN/DP (6ES7517-3TP00-0AB0) Gerätehandbuch, 11/2023, A5E36285476-AE...
- Seite 50 CPs / CMs • Anzahl Verbindungen reserviert für ES/HMI/Web Anzahl Verbindungen über integrierte • Schnittstellen • Anzahl S7-Routing Verbindungen 64; in Summe, über PROFIBUS werden nur 16 S7-Routing Verbindungen unterstützt Redundanzbetrieb • H-Sync-Forwarding CPU 1517T-3 PN/DP (6ES7517-3TP00-0AB0) Gerätehandbuch, 11/2023, A5E36285476-AE...
- Seite 51 Ja; 128 Multicast-Kreise (davon max. 5 über X1) • DHCP • • SNMP • • LLDP Verschlüsselung Ja; optional • Webserver • HTTP Ja; Standard- und Anwenderseiten • HTTPS Ja; Standard- und Anwenderseiten CPU 1517T-3 PN/DP (6ES7517-3TP00-0AB0) Gerätehandbuch, 11/2023, A5E36285476-AE...
- Seite 52 Anzahl gleichzeitiger Aufrufe der – Client-Anweisungen für Datenzugriff, pro Verbindung, max. – Anzahl registrierbarer Knoten, max. 5 000 – Anzahl registrierbarer Methoden Aufru fe von OPC_UA_MethodCall, max. Anzahl Eingänge/Ausgänge bei Aufruf – OPC_UA_MethodCall, max. CPU 1517T-3 PN/DP (6ES7517-3TP00-0AB0) Gerätehandbuch, 11/2023, A5E36285476-AE...
- Seite 53 "Companion-Spezifikation" und 20 vom Typ "Referenz-Namensraum" – Anzahl Knoten bei benutzerdefinierten 30 000 Server-Schnittstellen, max. Alarms and Conditions • – Anzahl Programmmeldungen Anzahl Meldungen für Systemdiagnose – Weitere Protokolle • MODBUS Ja; MODBUS TCP Taktsynchronität Äquidistanz CPU 1517T-3 PN/DP (6ES7517-3TP00-0AB0) Gerätehandbuch, 11/2023, A5E36285476-AE...
- Seite 54 • Forcen, Variablen Peripherieein-/ausgänge Anzahl Variablen, max. • Diagnosepuffer • vorhanden Anzahl Einträge, max. 3 200 • – davon netzausfallsicher 1 000 Traces • Anzahl projektierbarer Traces • Speichergröße je Trace, max. 512 kbyte CPU 1517T-3 PN/DP (6ES7517-3TP00-0AB0) Gerätehandbuch, 11/2023, A5E36285476-AE...
- Seite 55 Kinematik je Interpreter – – je Leitachsstellvertreter Positionierachse • – Anzahl Positionierachsen bei Motion Control Zyklus von 4 ms (typischer Wert) – Anzahl Positionierachsen bei Motion Control Zyklus von 8 ms (typischer Wert) CPU 1517T-3 PN/DP (6ES7517-3TP00-0AB0) Gerätehandbuch, 11/2023, A5E36285476-AE...
- Seite 56 Aufstellungshöhe über NN, max. 5 000 m; Einschränkungen bei Aufstellhöhen > 2 000 m, siehe Handbuch Projektierung Programmierung Programmiersprache – – – – – – GRAPH Know-how-Schutz Anwenderprogrammschutz/Passwort • schutz • Kopierschutz Bausteinschutz • CPU 1517T-3 PN/DP (6ES7517-3TP00-0AB0) Gerätehandbuch, 11/2023, A5E36285476-AE...
- Seite 57 147 mm Tiefe 129 mm Gewichte Gewicht, ca. 1 929 g Allgemeine Technische Daten Informationen zu den allgemeinen technischen Daten, z. B. Normen und Zulassungen, Elektromagnetische Verträglichkeit, Schutzklasse, etc., finden Sie im Systemhandbuch S7-1500, ET 200MP (https://support.automation.siemens.com/WW/view/de/59191792). CPU 1517T-3 PN/DP (6ES7517-3TP00-0AB0) Gerätehandbuch, 11/2023, A5E36285476-AE...
- Seite 58 Maßbild mit geöffneter Frontklappe. Die Maße müssen Sie bei der Montage in Schränken, in Schalträumen usw. beachten. Maßbilder der CPU 1517‑3 PN/DP Bild A-1 Maßbild der CPU 1517T‑3 PN/DP, Front- und Seitenansicht Bild A-2 Maßbild CPU 1517T‑3 PN/DP, Seitenansicht mit geöffneter Frontklappe CPU 1517T-3 PN/DP (6ES7517-3TP00-0AB0) Gerätehandbuch, 11/2023, A5E36285476-AE...
