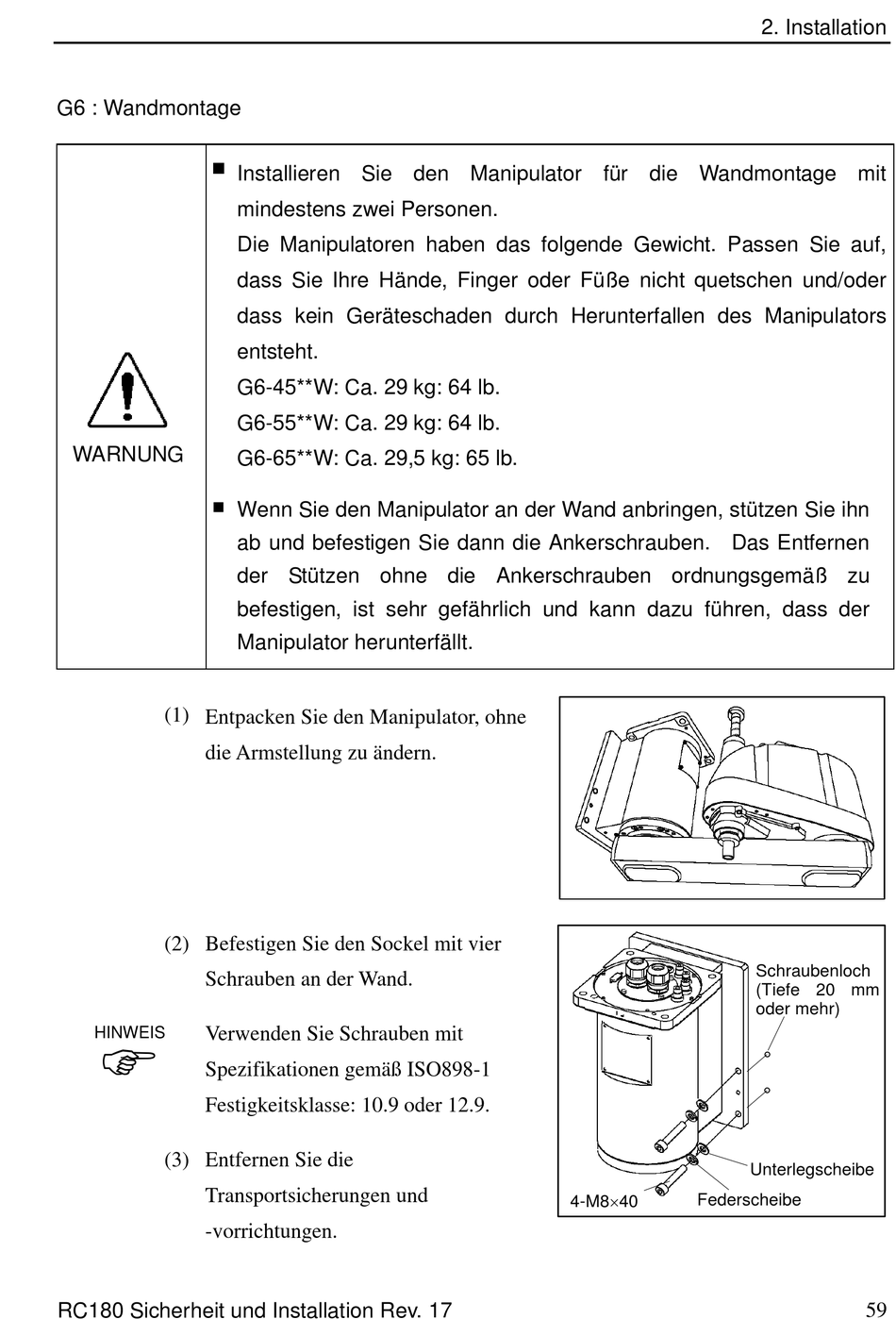

G6 : Wandmontage
■
WARNUNG
■ Wenn Sie den Manipulator an der Wand anbringen, stützen Sie ihn
(1) Entpacken Sie den Manipulator, ohne
die Armstellung zu ändern.
(2) Befestigen Sie den Sockel mit vier
Schrauben an der Wand.
HINWEIS
Verwenden Sie Schrauben mit
Spezifikationen gemäß ISO898-1
Festigkeitsklasse: 10.9 oder 12.9.
(3) Entfernen Sie die
Transportsicherungen und
-vorrichtungen.
RC180 Sicherheit und Installation Rev. 17
Installieren Sie den Manipulator für die Wandmontage mit
mindestens zwei Personen.
Die Manipulatoren haben das folgende Gewicht. Passen Sie auf,
dass Sie Ihre Hände, Finger oder Füße nicht quetschen und/oder
dass kein Geräteschaden durch Herunterfallen des Manipulators
entsteht.
G6-45**W: Ca. 29 kg: 64 lb.
G6-55**W: Ca. 29 kg: 64 lb.
G6-65**W: Ca. 29,5 kg: 65 lb.
ab und befestigen Sie dann die Ankerschrauben. Das Entfernen
der Stützen ohne die Ankerschrauben ordnungsgemäß zu
befestigen, ist sehr gefährlich und kann dazu führen, dass der
Manipulator herunterfällt.
Federscheibe
4-M840
2. Installation
Schraubenloch
(Tiefe 20 mm
oder mehr)
Unterlegscheibe
