Epson RC180 Sicherheit Und Installation Seite 71

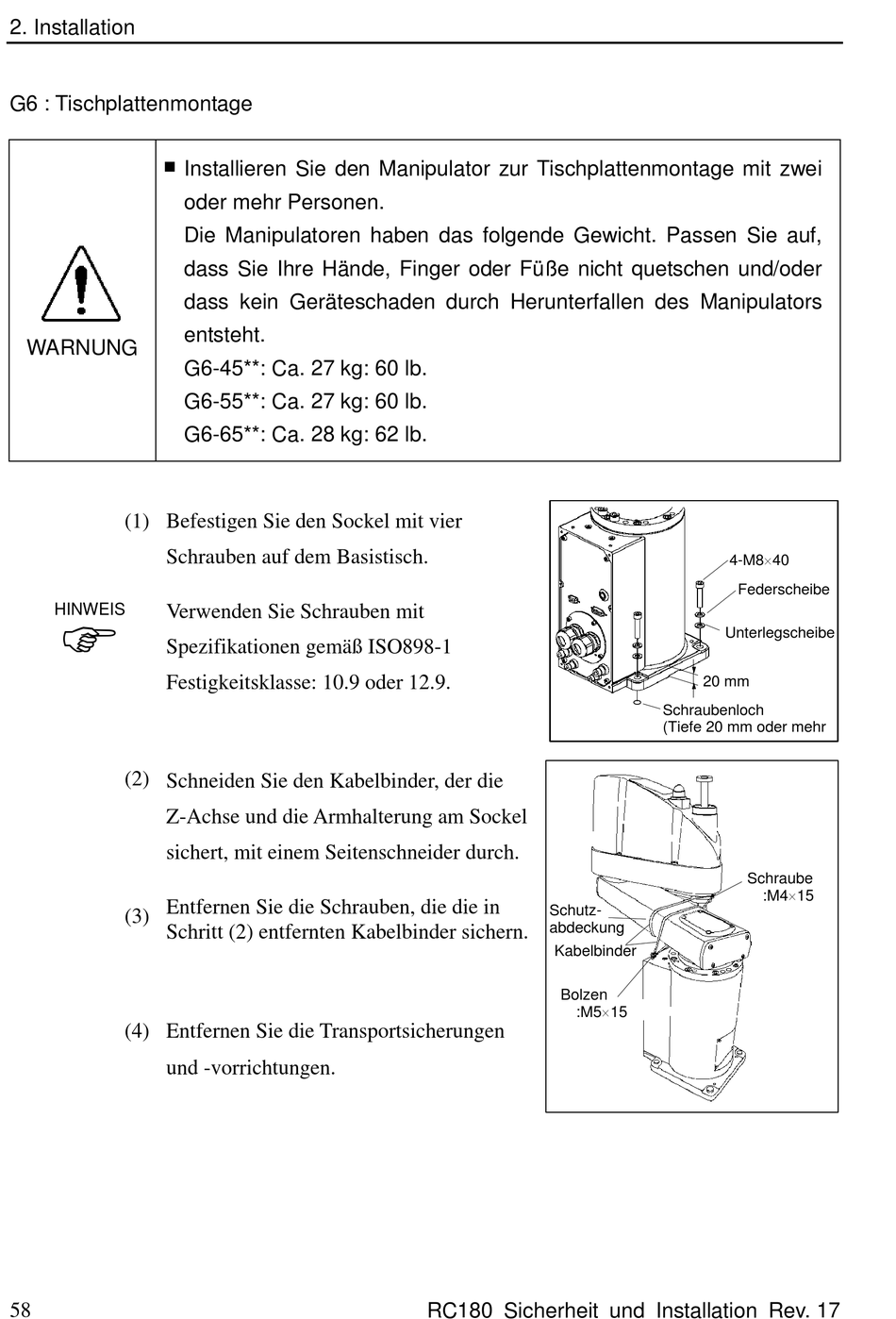

2. Installation
G6 : Tischplattenmontage
■ Installieren Sie den Manipulator zur Tischplattenmontage mit zwei
WARNUNG
(1) Befestigen Sie den Sockel mit vier
Schrauben auf dem Basistisch.
HINWEIS
Verwenden Sie Schrauben mit

Spezifikationen gemäß ISO898-1
Festigkeitsklasse: 10.9 oder 12.9.
(2) Schneiden Sie den Kabelbinder, der die
Z-Achse und die Armhalterung am Sockel
sichert, mit einem Seitenschneider durch.
(3) Entfernen Sie die Schrauben, die die in
Schritt (2) entfernten Kabelbinder sichern.
(4) Entfernen Sie die Transportsicherungen
und -vorrichtungen.
58
oder mehr Personen.
Die Manipulatoren haben das folgende Gewicht. Passen Sie auf,
dass Sie Ihre Hände, Finger oder Füße nicht quetschen und/oder
dass kein Geräteschaden durch Herunterfallen des Manipulators
entsteht.
G6-45**: Ca. 27 kg: 60 lb.
G6-55**: Ca. 27 kg: 60 lb.
G6-65**: Ca. 28 kg: 62 lb.
Schutz-
abdeckung
Kabelbinder
Bolzen
:M515
RC180 Sicherheit und Installation Rev. 17
4-M840
Federscheibe
Unterlegscheibe
20 mm
Schraubenloch
(Tiefe 20 mm oder mehr
Schraube
:M415
