Einstellungen - Siemens SINAMICS DCP Betriebsanleitung

Inbetriebnahme
7.3 Inbetriebnahme mit dem Inbetriebnahmetool STARTER

Einstellungen

1. Wählen Sie im STARTER über Projekt > PG/PC-Schnittstelle einstellen die Schnittstelle
Serial cable (PPI) aus.
Falls es in der Auswahlliste nicht verfügbar ist, müssen Sie es erst über Auswählen
hinzufügen.
Hinweis
Wenn die Schnittstelle im Auswahlmenü nicht hinzugefügt werden kann, so muss der
Treiber für die serielle Schnittstelle noch installiert werden.
Dieser ist unter folgendem Pfad auf der STARTER-CD zu finden:
\installation\starter\starter\Disk1\SerialCable_PPI\
Während der Installation des Treibers darf der STARTER nicht aktiv sein.
2. Nehmen Sie die nachfolgenden Einstellungen vor. Wichtig hierbei sind die Adresse "0"
und die Übertragungsgeschwindigkeit 19.2 kbit/s.

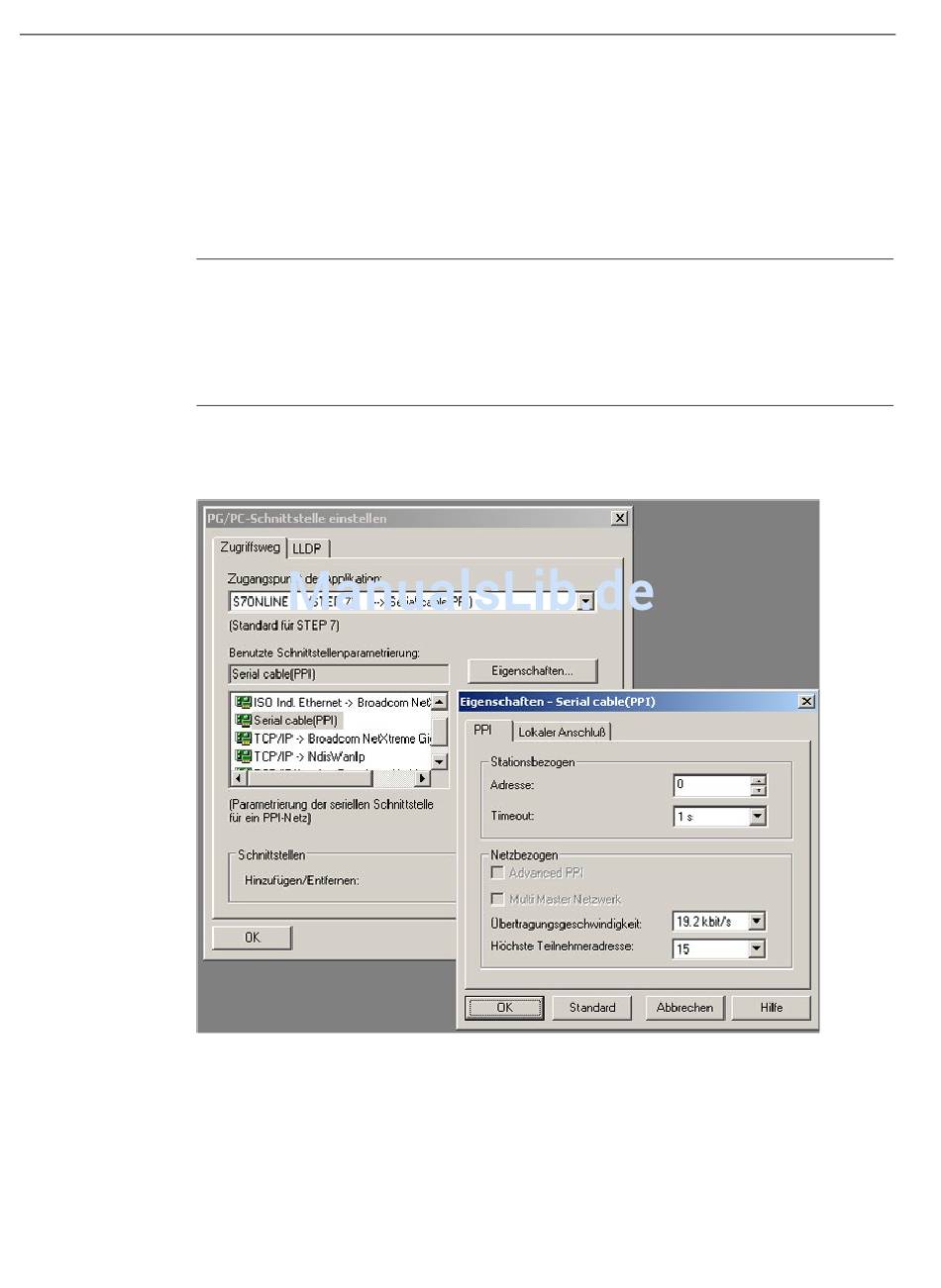

Bild 7-23
100
Schnittstelle einstellen
SINAMICS DCP
Betriebsanleitung, 05/2016, A5E34382853E
