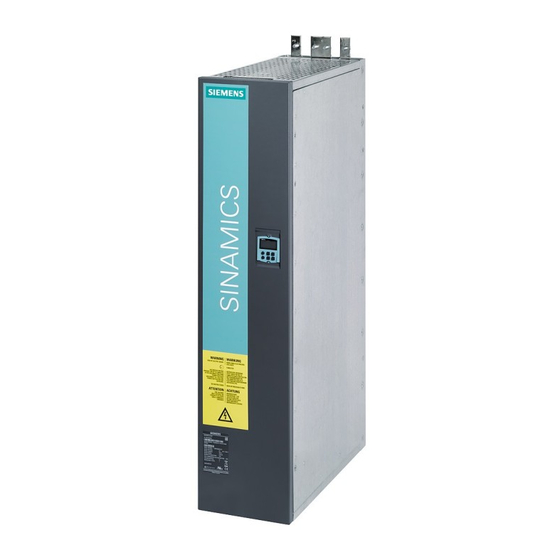

Siemens SINAMICS DCP Handbuch
  1. Anleitungen
  2. Marken
  3. Siemens Anleitungen
  4. PC-Komponenten
  5. SINAMICS DCP
  6. Handbuch

Siemens SINAMICS DCP Handbuch

Vorschau ausblenden Andere Handbücher für SINAMICS DCP:
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
59
60
61
62
63
64
65
66
67
68
69
70
71
72
73
74
75
76
77
78
79
80
81
82
83
84
85
86
87
88
89
90
91
92
93
94
95
96
97
98
99
100
101
102
103
104
105
106
107
108
109
110
111
112
113
114
115
116
117
118
119
120
121
122
123
124
125
126
127
128
129
130
131
132
133
134
135
136
137
138
139
140
141
142
143
144
145
146
147
148
149
150
151
152
153
154
155
156
157
158
159
160
161
162
163
164
165
166
167
168
169
170
171
172
173
174
175
176
177
178
179
180
181
182
183
184
185
186
187
188
189
190
191
192
193
194
195
196
197
198
199
200
201
202
203
204
205
206
207
208
209
210
211
212
213
214
215
216
217
218
219
220
221
222
223
224
225
226
227
228
229
230
231
232
233
234
235
236
237
238
239
240
241
242
243
244
245
246
247
248
249
250
251
252
253
254
255
256
257
258
259
260
261
262
263
264
265
266
267
268
269
270
271
272
273
274
275
276
277
278
279
280
281
282
283
284
285
286
287
288
289
290
291
292
293
294
295
296
297
298
299
300
301
302
303
304
305
306
307
308
309
310
311
Inhalt
312
313
314
315
316
317
318
319
320
321
322
323
324
325
326
327
328
329
330
331
332
333
334
335
336
337
338
339
340
341
342
343
344
345
346
347
348
349
350
351
352
353
354
355
356
357
358
359
360
361
362
363
364
365
366
367
368
369
370
371
372
373
374
375
376
377
378
379
380
381
382
383
384
385
386
387
388
389
390
391
392
393
394
395
396
397
398
399
400
401
402
403
404
405
406
407
408
409
410
411
412
413
414
415
416
417
418
419
420
421
422
423
424
425
426
427
428
429
430
431
432
433
434
435
436
437
438
439
440
441
442
443
444
445
446
447
448
449
450
451
452
453
454
455
456
457
458
459
460
461
462
463
464
465
466
467
468
469
470
471
472
473
474
475
476
477
478
479
480
481
482
483
484
485
486
487
488
489
490
491
492
493
494
495
496
497
498
499
500
501
502
503
504
505
506
507
508
509
510
511
512
513
514
515
516
517
518
519
520
521
522
Inhaltsverzeichnis

Werbung

Quicklinks

Diese Anleitung herunterladen
s
SINAMICS drives
SINAMICS DCP
DC/DC Power Converter
Listenhandbuch
Ausgabe
05/2016

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Siemens SINAMICS DCP

Inhaltszusammenfassung für Siemens SINAMICS DCP

  • Seite 1 SINAMICS drives SINAMICS DCP DC/DC Power Converter Listenhandbuch Ausgabe 05/2016...
  • Seite 3 Vorwort Grundlegende Sicherheitshinweise SINAMICS drives Parameter SINAMICS DCP Funktionspläne DC/DC Power Converter Störungen und Warnungen Listenhandbuch Anhang Index Gültig für Firmware-Version SINAMICS DCP 05/2016...

  • Seite 4: Qualifiziertes Personal

    Hinweise in den zugehörigen Dokumentationen müssen beachtet werden. Marken Alle mit dem Schutzrechtsvermerk ® gekennzeichneten Bezeichnungen sind eingetragene Marken der Siemens AG. Die übrigen Bezeichnungen in dieser Schrift können Marken sein, deren Benutzung durch Dritte für deren Zwecke die Rechte der Inhaber verletzen kann. Haftungsausschluss Wir haben den Inhalt der Druckschrift auf Übereinstimmung mit der beschriebenen Hard- und Software geprüft.

  • Seite 5: Informationen Zur Dokumentation

    Der Inhalt dieser Dokumentation ist nicht Teil einer früheren oder bestehenden Vereinbarung, einer Zusage oder eines Rechtsverhältnisses oder ändert dies ab. Sämtliche Verpflichtungen von Siemens ergeben sich aus dem jeweiligen Kaufvertrag, der auch die vollständige und allein gültige Gewährleistungsregelung enthält. Diese vertraglichen Gewährleistungsbestimmungen werden durch die Ausführungen dieser Dokumentation weder...
  • Seite 6 Vorwort SINAMICS DCP Listenhandbuch (LH21), 05/2016...
  • Seite 7 Index ................SINAMICS DCP...
  • Seite 8 Inhaltsverzeichnis SINAMICS DCP Listenhandbuch (LH21), 05/2016...

  • Seite 9: Grundlegende Sicherheitshinweise

    Grundlegende Sicherheitshinweise Inhalt Allgemeine Sicherheitshinweise Industrial Security SINAMICS DCP Listenhandbuch (LH21), 05/2016...
  • Seite 10 Durch fehlerhafte oder veränderte Parametrierung können Fehlfunktionen an Maschinen auftreten, die zu Körperverletzungen oder Tod führen können. • Schützen Sie die Parametrierungen vor unbefugtem Zugriff. • Beherrschen Sie mögliche Fehlfunktionen durch geeignete Maßnahmen (z. B. NOT-HALT oder NOT-AUS). SINAMICS DCP Listenhandbuch (LH21), 05/2016...

  • Seite 11: Industrial Security

    Siemens empfiehlt, sich unbedingt regelmäßig über Produkt-Updates zu informieren. Für den sicheren Betrieb von Produkten und Lösungen von Siemens ist es erforderlich, geeignete Schutzmaßnahmen (z. B. Zellenschutzkonzept) zu ergreifen und jede Komponente in ein ganzheitliches Industrial Security-Konzept zu integrieren, das dem aktuellen Stand der Technik entspricht.

  • Seite 12: Lebensgefahr Bei Softwaremanipulation Durch Verwendung Von Wechselspeichermedien

    Infektionen, z. B. mit Viren oder Malware. Durch fehlerhafte Parametrierung können Fehlfunktionen an Maschinen auftreten, die zu Körperverletzungen oder Tod führen können. • Schützen Sie die Dateien im Wechselspeichermedium vor Schadsoftware durch entsprechende Schutzmaßnahmen, z. B. Virenscanner. SINAMICS DCP Listenhandbuch (LH21), 05/2016...
  • Seite 13 Parameter Inhalt Übersicht zu den Parametern Liste der Parameter SINAMICS DCP Listenhandbuch (LH21), 05/2016...

  • Seite 14: Grundsätzlicher Aufbau Der Parameterbeschreibungen

    - - - - - - - - - - - - Ende Beispiel - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - Die einzelnen Informationen werden nachfolgend genauer beschrieben. SINAMICS DCP Listenhandbuch (LH21), 05/2016...

  • Seite 15: Parameternummer

    Die Liste der Parameter kann Parameter enthalten, die in den Expertenlisten der jeweiligen Inbetriebnahme-Software nicht sichtbar sind (z. B. Parameter für Tracefunktion). Der Wert für die Werkseinstellung kann aufgrund von durchgeführten kunden-spezifischen Anforderungen vom in der Liste dargestellten Wert abweichen. SINAMICS DCP Listenhandbuch (LH21), 05/2016...
  • Seite 16 Alle Objekte Diesen Parameter gibt es bei allen Antriebsobjekten. CU_DCP Advanced Control Unit SINAMICS DCP (CUD). CU_DCP (PROFINET) Advanced Control Unit SINAMICS DCP (CUD) mit Funktionsmodul "PROFINET" (r0108.31). DCP_CTRL Regelung für SINAMICS DCP. DCP_CTRL (PROFINET) Regelung für SINAMICS DCP mit Funktionsmodul "PROFINET" (r0108.31).

  • Seite 17: Betrieb

    Die Impulse sind nicht freigegeben und der Zustand "C1(x)" oder "C2(x)" ist nicht aktiv. Hinweis Der Parameter p0009 ist CU-spezifisch (auf Control Unit vorhanden). Der Parameter p0010 ist antriebsspezifisch (für jedes Antriebsobjekt vorhanden). In r0002 wird der Betriebszustand der einzelnen Antriebsobjekte angezeigt. SINAMICS DCP Listenhandbuch (LH21), 05/2016...

  • Seite 18: Zugriffsstufe

    • Unsigned16 16 Bit ohne Vorzeichen • Unsigned32 32 Bit ohne Vorzeichen • FloatingPoint32 Float 32 Bit Gleitkommazahl Abhängig vom Datentyp der BICO-Eingangsparameter (Signalsenke) und BICO-Ausgangsparameter (Signalquelle) sind folgende Kombinationen beim Erstellen von BICO-Verschaltungen möglich: SINAMICS DCP Listenhandbuch (LH21), 05/2016...

  • Seite 19: Beschreibung

    Wert bei Auslieferung [Einheit] Bei einem Binektor-/Konnektoreingang wird die Signalquelle der standardmäßigen BICO-Verschaltung angegeben. Ein nicht indizierter Konnektorausgang erhält den Index [0]. Beschreibung Erklärungen zur Funktion eines Parameters. Werte Auflistung der möglichen Werte eines Parameters. SINAMICS DCP Listenhandbuch (LH21), 05/2016...

  • Seite 20: Empfehlung

    Das Signal ist auf diesem Funktionsplan dargestellt. Abhängigkeit Bedingungen, die in Verbindung mit diesem Parameter erfüllt werden müssen. Auch spezielle Auswirkungen, die dieser Parameter auf andere oder andere auf diesen haben. Siehe auch: Auflistung anderer zusätzlich zu betrachtender Parameter. SINAMICS DCP Listenhandbuch (LH21), 05/2016...

  • Seite 21: Sicherheitstechnische Hinweise

    Anfang dieses Handbuches, siehe "Rechtliche Hinweise" (Seite 4). Achtung Die Beschreibung dieses sicherheitstechnischen Hinweises befindet sich am Anfang dieses Handbuches, siehe "Rechtliche Hinweise" (Seite 4). Hinweis Informationen, die für den Anwender hilfreich sein können. SINAMICS DCP Listenhandbuch (LH21), 05/2016...

  • Seite 22: Liste Der Parameter

    2 Parameter 2.2 Liste der Parameter Liste der Parameter Product: SINAMICS DCP, Version: 4703500, Language: deu Objects: CU_DCP, DCP_CTRL, TM150, TM15DI_DO, TM31 Product: SINAMICS DCDC_V, Version: 1200800, Language: deu Objects: DCP_CTRL r0002 Control Unit Betriebsanzeige / CU Betr_anzeige CU_DCP Änderbar: -...
  • Seite 23 Bei mehreren fehlenden Freigaben kommt der entsprechende Wert mit der höchsten Nummer zur Anzeige. p0003 BOP Zugriffsstufe / BOP Zugr_stufe CU_DCP Änderbar: C1, U, T Zugriffsstufe: 1 Datentyp: Integer16 Funktionsplan: - Werkseinstellung Beschreibung: Einstellung der Zugriffsstufe zum Lesen und Schreiben von Parametern über Basic Operator Panel (BOP). SINAMICS DCP Listenhandbuch (LH21), 05/2016...
  • Seite 24 BOP Betriebsanzeige Auswahl / BOP Betr_anz Ausw CU_DCP Änderbar: U, T Zugriffsstufe: 2 Datentyp: Unsigned16 Funktionsplan: - Werkseinstellung 65535 [0] 2 [1] 0 Beschreibung: Einstellung von Parameternummer und Parameterindex zur Anzeige bei p0006 = 4 für das Basic Operator Panel (BOP). SINAMICS DCP Listenhandbuch (LH21), 05/2016...
  • Seite 25 Bereichs des eingestellten Parameters liegt, wird Index 1 automatisch auf 0 gesetzt. In Index 1 ist der Index einzustellen, der zum in Index 0 eingestellten Parameter gehört. Die zulässigen Änderungen in Index 1 hängen immer von der in Index 0 eingestellten Parameternummer ab. SINAMICS DCP Listenhandbuch (LH21), 05/2016...

  • Seite 26: Bop Hintergrundbeleuchtung / Bop Beleuchtung

    CU_DCP Änderbar: C1, T Zugriffsstufe: 1 Datentyp: Integer16 Funktionsplan: - Werkseinstellung Beschreibung: Einstellung der Geräte- und Antriebsbasisinbetriebnahme. Durch entsprechendes Setzen dieses Parameters werden diejenigen Parameter gefiltert, die in den verschiedenen Stufen der Inbetriebnahme schreibbar sind. SINAMICS DCP Listenhandbuch (LH21), 05/2016...
  • Seite 27 Änderbar: C2(1), T Zugriffsstufe: 1 Datentyp: Integer16 Funktionsplan: - Werkseinstellung Beschreibung: Einstellung des Parameterfilters für die Inbetriebnahme eines Antriebs. Durch entsprechendes Setzen dieses Parameters werden diejenigen Parameter herausgefiltert, die in den verschiedenen Stufen der Inbetriebnahme schreibbar sind. SINAMICS DCP Listenhandbuch (LH21), 05/2016...
  • Seite 28 Durch entsprechendes Setzen dieses Parameters werden diejenigen Parameter herausgefiltert, die in den verschiedenen Stufen der Inbetriebnahme schreibbar sind. Für das BOP bewirkt diese Einstellung auch eine Filterung der Lesezugriffe. Wert: Bereit Nur Siemens-intern Parameter-Reset Abhängigkeit: Siehe auch: p0970 SINAMICS DCP Listenhandbuch (LH21), 05/2016...

  • Seite 29: Bop Passwort Eingabe (P0013) / Bop Passw Eing P13

    - p0003, p0009, p0011, p0012, p0976 können beim Antriebsobjekt Control Unit nicht in die benutzerdefinierte Liste aufgenommen werden. - Die benutzerdefinierte Liste kann durch "Werkseinstellung herstellen" gelöscht und deaktiviert werden. Der Wert 0 bedeutet: Eintrag ist leer. SINAMICS DCP Listenhandbuch (LH21), 05/2016...

  • Seite 30: Bop Benutzerdefinierte Liste Aktivieren / Bop Ben List Akt

    Bei p0016 = 1 kann nur auf die Parameter in der Parameterliste (p0013) zugegriffen werden. Wert: BOP Benutzerdefinierte Liste deaktiviert BOP Benutzerdefinierte Liste aktiviert Abhängigkeit: Siehe auch: p0011, p0012, p0013 Hinweis: Die benutzerdefinierte Liste kann nur bei p0011 = p0012 deaktiviert werden. SINAMICS DCP Listenhandbuch (LH21), 05/2016...

  • Seite 31: Co/Bo: Befehlsdatensatz Cds Wirksam / Cds Wirksam

    Änderbar: - Zugriffsstufe: 2 Datentyp: Unsigned8 Funktionsplan: 8565 Werkseinstellung Beschreibung: Anzeige des wirksamen Antriebsdatensatzes (Drive Data Set, DDS). Bitfeld: Signalname 1-Signal 0-Signal DDS wirksam Bit 0 DDS wirksam Bit 1 Abhängigkeit: Siehe auch: p0820, p0821, r0837 SINAMICS DCP Listenhandbuch (LH21), 05/2016...

  • Seite 32: Auswahl Antriebsobjekte Typ / Auswahl Do Typ

    Soll eine automatische Gerätekonfiguration ausgeführt werden, muss zur Bestätigung ein Index der Geräte- Solltopologie auf den Wert der Geräte-Isttopologie in r0098 gesetzt werden. Es muss ein Index der Geräte- Isttopologie mit einem Wert ungleich 0 gewählt werden. Siehe auch: p0097, r0098 SINAMICS DCP Listenhandbuch (LH21), 05/2016...
  • Seite 33 Die applikationsspezifischen Sichten werden in Dateien auf der Speicherkarte mit folgender Struktur festgelegt: PDxxxyyy.ACX xxx: Applikationsspezifische Sicht (p0103) yyy: Typ des Antriebsobjektes (p0107) Beispiel: PD052017.ACX --> "017" steht für das Antriebsobjekt vom Typ DC_CTRL --> "052" ist die Nummer der Sicht für dieses Antriebsobjekt SINAMICS DCP Listenhandbuch (LH21), 05/2016...

  • Seite 34: Antriebsobjekt Aktivieren/Deaktivieren / Do Akt/Deakt

    Nach dem erneuten Aktivieren ist ein Warmstart (p0009 = 30, p0976 = 2, 3) oder POWER ON durchzuführen. Siehe auch: r0106 Achtung: Beim Aktivieren gilt: Werden Komponenten zum ersten Mal gesteckt und das entsprechende Antriebsobjekt aktiviert, so wird automatisch ein Hochlauf des Antriebssystems durchgeführt. Dazu ist eine Impulslöschung aller Antriebsobjekte notwendig. SINAMICS DCP Listenhandbuch (LH21), 05/2016...
  • Seite 35 Bei Komponenten, die aus mehreren Einzelkomponenten bestehen (z. B. Double Motor Module), ist es unzulässig, nur eine Teilmenge auf diesen Wert zu stellen. r0106 Antriebsobjekt aktiv/inaktiv / DO akt/inakt Alle Objekte Änderbar: - Zugriffsstufe: 2 Datentyp: Integer16 Funktionsplan: - Werkseinstellung Beschreibung: Anzeige des Zustandes "aktiv/inaktiv" eines Antriebsobjektes. SINAMICS DCP Listenhandbuch (LH21), 05/2016...
  • Seite 36 Wird der Parameter geändert und die Geräteinbetriebnahme verlassen, so wird die gesamte Software neu eingerichtet und alle bisherigen Antriebsparametrierungen gehen verloren. Hinweis: Die Nummer (p0101) und der zugehörige Typ eines Antriebsobjektes stehen im gleichen Index. SINAMICS DCP Listenhandbuch (LH21), 05/2016...
  • Seite 37 TM15 (Terminal Module for SINAMICS) 205: TM54F - Master (Terminal Module) 206: TM54F - Slave (Terminal Module) 207: TM120 (Terminal Module) 208: TM150 (Terminal Module) 254: CU-LINK 300: ENCODER 600: SINAMICS V60-G2 V80-G2 Abhängigkeit: Siehe auch: p0103, r0103 SINAMICS DCP Listenhandbuch (LH21), 05/2016...
  • Seite 38 TM15DI_DO, TM31 Datentyp: Unsigned32 Funktionsplan: - Werkseinstellung Beschreibung: Anzeige der aktivierten Funktionsmodule für das jeweilige Antriebsobjekt. Bitfeld: Signalname 1-Signal 0-Signal Freie Funktionsblöcke / FBLOCKS Aktiviert Nicht aktiviert PROFINET CBE20 / PROFINET CBE20 Aktiviert Nicht aktiviert SINAMICS DCP Listenhandbuch (LH21), 05/2016...
  • Seite 39 0.00 [µs] 16000.00 [µs] 4000.00 [µs] Beschreibung: Einstellung der Basisabtastzeit für Zusatzfunktionen (DCC, Freie Funktionsblöcke) auf diesem Objekt. Es sind nur Einstellwerte zulässig, die ein ganzzahliges Vielfaches von 125 µs sind. Index: [0] = Basisabtastzeit SINAMICS DCP Listenhandbuch (LH21), 05/2016...
  • Seite 40 Empfohlener Wert, durch den das Gesamtsystem lauffähig werden würde. r00116[1] = Empfohlene Abtastzeit: Empfohlener Wert, der nach Änderung anderer Takte am DRIVE-CLiQ-Strang ein lauffähiges System erzeugen würde. Index: [0] = Änderung nur für aktuelles Antriebsobjekt [1] = Änderung aller Objekte am DRIVE-CLiQ-Strang SINAMICS DCP Listenhandbuch (LH21), 05/2016...

  • Seite 41: Terminal Module Erkennung Über Led / Tm Erkennung Led

    Befehlsdatensätze (CDS) Anzahl / CDS Anzahl DCP_CTRL Änderbar: C1(3) Zugriffsstufe: 2 Datentyp: Unsigned8 Funktionsplan: - Werkseinstellung Beschreibung: Einstellung der Anzahl der Befehlsdatensätze (Command Data Set, CDS). Hinweis: Über diese Datensatzumschaltung können Befehlsparameter (BICO-Parameter) umgeschaltet werden. SINAMICS DCP Listenhandbuch (LH21), 05/2016...

  • Seite 42: Antriebsdatensätze (Dds) Anzahl / Dds Anzahl

    Bit 3, 2, 1, 0 = 1, 0, 0, 1 --> Firmware-Download ist abgeschlossen, Warten auf POWER ON (LED = grün/rot mit 2.0 Hz). Zu Bit 12 ... 11: Diese Zustandsbits dienen zur Einteilung in interne Warnungsklassen und dienen ausschließlich zu Diagnosezwecken bei einigen Automatisierungssystemen mit integrierter SINAMICS-Funktionalität. SINAMICS DCP Listenhandbuch (LH21), 05/2016...
  • Seite 43 Anzeige des Namens des auf Speicherkarte/Gerätespeicher vorhandenen Firmware-Pakets. r0203[0]: Namen Zeichen 1 r0203[15]: Namen Zeichen 16 Bei der Inbetriebnahme-Software werden die ASCII-Zeichen nicht codiert angezeigt. Achtung: Eine ASCII-Tabelle (auszugsweise) ist z. B. im Anhang des Listenhandbuchs zu finden. SINAMICS DCP Listenhandbuch (LH21), 05/2016...

  • Seite 44: Makro Binektoreingänge (Bi) / Makro Bi

    - Einstellung des Ziels der Parametersicherung (z. B. p0802 = 23 --> PS023xxx.ACX ist das Ziel). Abhängigkeit: Siehe auch: p0803, p0804 Achtung: Sind die Daten zwischen dem flüchtigen und nichtflüchtigen Gerätespeicher unterschiedlich, so muss gegebenenfalls vor der Übertragung auf die Speicherkarte nichtflüchtig gesichert werden (z. B. p0971 = 1). SINAMICS DCP Listenhandbuch (LH21), 05/2016...

  • Seite 45: Datenübertragung Start / Datenübertr Start

    1001: Datei öffnen auf Speicherkarte nicht möglich 1002: Datei öffnen im Gerätespeicher nicht möglich 1003: Speicherkarte nicht gefunden 1100: Datei übertragen nicht möglich Abhängigkeit: Siehe auch: p0802, p0803 Achtung: Während laufender Datenübertragung darf die Speicherkarte nicht gezogen werden. SINAMICS DCP Listenhandbuch (LH21), 05/2016...

  • Seite 46: Bi: Steuerungshoheit Sperren / Pcctrl Sperren

    Befehlsdatensatz CDS kopieren / CDS kopieren DCP_CTRL Änderbar: T Zugriffsstufe: 2 Datentyp: Unsigned8 Funktionsplan: 8560 Werkseinstellung Beschreibung: Kopieren eines Befehlsdatensatzes (Command Data Set, CDS) in einen anderen. Index: [0] = Quell-Befehlsdatensatz [1] = Ziel-Befehlsdatensatz [2] = Kopiervorgang starten SINAMICS DCP Listenhandbuch (LH21), 05/2016...

  • Seite 47: Bi: Befehlsdatensatz-Anwahl Cds Bit 0 / Wahl Cds Bit

    Einstellung der Signalquelle für die Anwahl des Antriebsdatensatzes Bit 1 (Drive Data Set, DDS Bit 1). Abhängigkeit: Siehe auch: r0051, r0837 Achtung: Der Parameter ist eventuell aufgrund p0922 oder p2079 geschützt und kann nicht verändert werden. SINAMICS DCP Listenhandbuch (LH21), 05/2016...

  • Seite 48: Co/Bo: Befehlsdatensatz Cds Angewählt / Cds Angewählt

    Dieser Befehl entspricht beim PROFIdrive-Profile dem Steuerwort 1 Bit 0 (STW1.0). Empfehlung: Durch Ändern der Einstellung dieses Binektoreingangs kann nicht eingeschaltet werden, sondern nur durch einen entsprechenden Signalwechsel der Quelle. Vorsicht: Bei aktivierter "Steuerungshoheit von PC" ist dieser Binektoreingang unwirksam. SINAMICS DCP Listenhandbuch (LH21), 05/2016...

  • Seite 49: Bi: Kein Austrudeln/Austrudeln (Aus2) Signalquelle 1 / Aus2 S_Q

    BI: p0844 = 0-Signal oder BI: p0845 = 0-Signal - AUS2 (Sofortige Impulslöschung und Einschaltsperre) BI: p0844 = 1-Signal und BI: p0845 = 1-Signal - Kein AUS2 (Freigabe möglich) Vorsicht: Bei aktivierter "Steuerungshoheit von PC" ist dieser Binektoreingang wirksam. SINAMICS DCP Listenhandbuch (LH21), 05/2016...

  • Seite 50: Bi: Kein Schnellhalt/Schnellhalt (Aus3) Signalquelle 1 / Aus3 S_Q

    Betrieb sperren (Impulse löschen). BI: p0852 = 1-Signal Betrieb freigeben (Impulsfreigabe möglich). Vorsicht: Bei aktivierter "Steuerungshoheit von PC" ist dieser Binektoreingang unwirksam. Achtung: Der Parameter ist eventuell aufgrund p0922 oder p2079 geschützt und kann nicht verändert werden. SINAMICS DCP Listenhandbuch (LH21), 05/2016...

  • Seite 51: Bi: Führung Durch Plc/Keine Führung Durch Plc / Führung Durch Plc

    Werkseinstellung Beschreibung: Anzeige des Zustandsworts der Ablaufsteuerung. Bitfeld: Signalname 1-Signal 0-Signal Einschaltbereit Nein Betriebsbereit Nein Betrieb freigegeben Nein Tippen aktiv Nein Kein Austrudeln aktiv AUS2 inaktiv AUS2 aktiv Kein Schnellhalt aktiv AUS3 inaktiv AUS3 aktiv SINAMICS DCP Listenhandbuch (LH21), 05/2016...
  • Seite 52 ZSW-Bit Impulse freigegeben / ZSW Imp freigege DCP_CTRL Änderbar: - Zugriffsstufe: 3 Datentyp: Unsigned16 Funktionsplan: - Werkseinstellung Beschreibung: Anzeige der Position des Zustandssignals "Impulse freigegeben" im PROFIdrive Telegramm. Index: [0] = Signalnummer [1] = Bitposition SINAMICS DCP Listenhandbuch (LH21), 05/2016...

  • Seite 53: Co: Störpufferänderungen Zähler / Störpufferänd

    --> 1. Quittierter Störfall, Störung 8 . . . r0945[56], r0949[56], r0948[56], r2109[56], r3115[56] --> 7. Quittierter Störfall, Störung 1 . . . r0945[63], r0949[63], r0948[63], r2109[63], r3115[63] --> 7. Quittierter Störfall, Störung 8 SINAMICS DCP Listenhandbuch (LH21), 05/2016...
  • Seite 54 Anzeige der Systemlaufzeit in Millisekunden, an der die Störung aufgetreten ist. Abhängigkeit: Siehe auch: r0945, r0947, r0949, r2109, r2114, r2130, r2133, r2136, r3115, r3120, r3122 Achtung: Die Zeit setzt sich zusammen aus r2130 (Tage) und r0948 (Millisekunden). SINAMICS DCP Listenhandbuch (LH21), 05/2016...

  • Seite 55: Störfälle Zähler / Störfälle Anz

    PROFIBUS Baudrate / PB Baudrate CU_DCP Änderbar: - Zugriffsstufe: 3 Datentyp: Unsigned16 Funktionsplan: - Werkseinstellung Beschreibung: Anzeige des entsprechenden Wertes für die Baudrate bei PROFIBUS. Wert: 9.6 kBit/s 19.2 kBit/s 93.75 kBit/s 187.5 kBit/s 500 kBit/s 1.5 MBit/s SINAMICS DCP Listenhandbuch (LH21), 05/2016...
  • Seite 56 Datentyp: Unsigned16 Funktionsplan: - Werkseinstellung Beschreibung: Anzeige der Geräteidentifikation. Index: [0] = Firma (Siemens = 42) [1] = Gerätetyp [2] = Firmware Version [3] = Firmware Datum (Jahr) [4] = Firmware Datum (Tag/Monat) [5] = Antriebsobjekte Anzahl [6] = Firmware patch/hot fix...
  • Seite 57 Ein Ändern ist bei r3996 = 0 wieder möglich. Hinweis: Eine Werkseinstellung kann nur gestartet werden, wenn zuvor p0010 = 30 (Parameter-Reset) gesetzt wurde. Am Ende der Berechnungen wird automatisch p0970 = 0 gesetzt. SINAMICS DCP Listenhandbuch (LH21), 05/2016...
  • Seite 58 Antriebsgerät Reset / Antr_gerät Reset CU_DCP Änderbar: U, T Zugriffsstufe: 1 Datentyp: Unsigned16 Funktionsplan: - Werkseinstellung Beschreibung: Einstellung des gewünschten Vorgangs zum Ausführen eines Hardware-Resets beim Antriebsgerät. Wert: Inaktiv Hardware-Reset sofort Hardware-Reset Vorbereitung Hardware-Reset nach Ausfall der zyklischen Kommunikation SINAMICS DCP Listenhandbuch (LH21), 05/2016...
  • Seite 59 Datentyp: Unsigned16 Funktionsplan: - Werkseinstellung Beschreibung: Anzeige der Identifikation des Antriebsobjekts. Index: [0] = Firma (Siemens = 42) [1] = Antriebsobjekt Typ [2] = Firmware Version [3] = Firmware Datum (Jahr) [4] = Firmware Datum (Tag/Monat) [5] = PROFIdrive Antriebsobjekt Typklasse...
  • Seite 60 Datentyp: Unsigned16 Funktionsplan: - Werkseinstellung Beschreibung: Anzeige der Identifikation des Antriebsobjekts. Index: [0] = Firma (Siemens = 42) [1] = Antriebsobjekt Typ [2] = Firmware Version [3] = Firmware Datum (Jahr) [4] = Firmware Datum (Tag/Monat) [5] = PROFIdrive Antriebsobjekt Typklasse...

  • Seite 61: Liste Der Antriebsobjekte / Liste Der Do

    = 255 bedeutet: Dieses Antriebsobjekt ist für den PROFIBUS-Master sichtbar und leer (ohne tatsächlichen Prozessdatenaustausch). Dies ermöglicht die zyklische Kommunikation eines PROFIBUS-Masters mit unveränderter Projektierung zu Antriebsgeräten mit einer geringeren Anzahl von Antriebsobjekten. Abhängigkeit: Siehe auch: p0101, p0971, p0977 SINAMICS DCP Listenhandbuch (LH21), 05/2016...
  • Seite 62 Liste geänderter Parameter 1 / Liste geä Par 1 Alle Objekte Änderbar: - Zugriffsstufe: 3 Datentyp: Unsigned16 Funktionsplan: - Werkseinstellung Beschreibung: Anzeige der gegenüber der Werkseinstellung geänderten Parameter für diesen Antrieb. Abhängigkeit: Siehe auch: r0991, r0999 SINAMICS DCP Listenhandbuch (LH21), 05/2016...
  • Seite 63 Die in dem vorgegebenen Verzeichnis vorhandenen Makros werden in r8572 angezeigt. In der Expertenliste der Inbetriebnahme-Software ist r8572 nicht vorhanden. Standardmäßig vorhandene Makros sind in der technischen Dokumentation des jeweiligen Produkts beschrieben. CI: Konnektoreingang (Connector Input) SINAMICS DCP Listenhandbuch (LH21), 05/2016...
  • Seite 64 [0] = Anzahl fehlerfreie Telegramme [1] = Anzahl abgelehnte Telegramme [2] = Anzahl Framing Fehler [3] = Anzahl Overrun Fehler [4] = Anzahl Parity Fehler [5] = Anzahl Startzeichenfehler [6] = Anzahl Prüfsummenfehler [7] = Anzahl Längenfehler SINAMICS DCP Listenhandbuch (LH21), 05/2016...
  • Seite 65 Einstellung der Anzahl der 16-Bit-Wörter im PKW-Teil des USS-Telegramms für die Feldbus-Schnittstelle. Wert: PKW 0 Worte PKW 3 Worte PKW 4 Worte 127: PKW variabel Abhängigkeit: Siehe auch: p2030 Hinweis: Der Parameter wird durch Werkseinstellung einstellen nicht beeinflusst. SINAMICS DCP Listenhandbuch (LH21), 05/2016...

  • Seite 66: Steuerungshoheit Steuerwort Wirksam / Pcctrl Stw Wirk

    BB: Betriebsbedingung p2035 Feldbus-SS USS PKW Antriebsobjektnummer / Feldbus USS DO_nr CU_DCP Änderbar: U, T Zugriffsstufe: 2 Datentyp: Integer16 Funktionsplan: - Werkseinstellung Beschreibung: Einstellung der Antriebsobjektnummer zur Kommunikation über die Feldbus-Schnittstelle (USS). Abhängigkeit: Siehe auch: p0978 SINAMICS DCP Listenhandbuch (LH21), 05/2016...

  • Seite 67: Debug-Monitor Schnittstelle Auswahl / Debug-Monitor Wahl

    SINAMICS kann mit verschiedenen Identitäten am PROFIBUS betrieben werden. Dies ermöglicht die Verwendung einer geräteunabhängigen PROFIBUS GSD (z. B. PROFIdrive VIK-NAMUR mit Ident Nummer 3AA0 hex). Wert: SINAMICS VIK-NAMUR Hinweis: Jede Änderung wird erst nach POWER ON wirksam. SINAMICS DCP Listenhandbuch (LH21), 05/2016...

  • Seite 68: If1 Profidrive Störverzögerung / If1 Pd Störverz

    Bei taktsynchronem Betrieb gilt die vorgegebene Buszykluszeit (Tdp). r2050[0...19] CO: IF1 PROFIdrive PZD empfangen Wort / IF1 PZD empf Wort CU_DCP Änderbar: - Zugriffsstufe: 3 Datentyp: Integer16 Funktionsplan: - Werkseinstellung Beschreibung: Konnektorausgang zum Verschalten der vom Feldbus-Controller empfangenen PZD (Sollwerte) mit Wort-Format. SINAMICS DCP Listenhandbuch (LH21), 05/2016...

  • Seite 69: Co: If1 Profidrive Pzd Empfangen Wort / If1 Pzd Empf Wort Änderbar

    [27] = PZD 28 [28] = PZD 29 [29] = PZD 30 [30] = PZD 31 [31] = PZD 32 [32] = PZD 33 [33] = PZD 34 [34] = PZD 35 [35] = PZD 36 SINAMICS DCP Listenhandbuch (LH21), 05/2016...
  • Seite 70 Auswahl der zum Feldbus-Controller zu sendenden PZD (Istwerte) mit Wort-Format. Index: [0] = PZD 1 [1] = PZD 2 [2] = PZD 3 [3] = PZD 4 [4] = PZD 5 [5] = PZD 6 [6] = PZD 7 [7] = PZD 8 SINAMICS DCP Listenhandbuch (LH21), 05/2016...
  • Seite 71 [27] = PZD 28 [28] = PZD 29 [29] = PZD 30 [30] = PZD 31 [31] = PZD 32 [32] = PZD 33 [33] = PZD 34 [34] = PZD 35 [35] = PZD 36 SINAMICS DCP Listenhandbuch (LH21), 05/2016...
  • Seite 72 [0] = PZD 1 [1] = PZD 2 [2] = PZD 3 [3] = PZD 4 [4] = PZD 5 [5] = PZD 6 [6] = PZD 7 [7] = PZD 8 [8] = PZD 9 SINAMICS DCP Listenhandbuch (LH21), 05/2016...
  • Seite 73 [13] = PZD 14 [14] = PZD 15 [15] = PZD 16 [16] = PZD 17 [17] = PZD 18 [18] = PZD 19 [19] = PZD 20 [20] = PZD 21 [21] = PZD 22 SINAMICS DCP Listenhandbuch (LH21), 05/2016...
  • Seite 74 Bit 3 Bit 4 Bit 5 Bit 6 Bit 7 Bit 8 Bit 9 Bit 10 Bit 11 Bit 12 Bit 13 Bit 14 Bit 15 Abhängigkeit: Siehe auch: p2051, p2061 Hinweis: IF1: Interface 1 SINAMICS DCP Listenhandbuch (LH21), 05/2016...

  • Seite 75: Profibus Zustand / Pb Zustand

    Im Zustand 4 (LED grün) ist die zyklische Verbindung mit dem PROFIBUS-Master aufgebaut und Sollwerte werden empfangen. Die Taktsynchronisation ist in Ordnung, das Global Control (GC) ist fehlerfrei. Dieser Zustand macht keine Aussage über die Qualität der taktsynchronen Lebenszeichen auf Antriebsobjekten. SINAMICS DCP Listenhandbuch (LH21), 05/2016...

  • Seite 76: Co: If1 Profidrive Pzd Empfangen Doppelwort / If1 Pzd Empf Dw Änderbar

    [38] = PZD 39 + 40 [39] = PZD 40 + 41 [40] = PZD 41 + 42 [41] = PZD 42 + 43 [42] = PZD 43 + 44 [43] = PZD 44 + 45 SINAMICS DCP Listenhandbuch (LH21), 05/2016...
  • Seite 77 [25] = PZD 26 + 27 [26] = PZD 27 + 28 [27] = PZD 28 + 29 [28] = PZD 29 + 30 [29] = PZD 30 + 31 [30] = PZD 31 + 32 SINAMICS DCP Listenhandbuch (LH21), 05/2016...
  • Seite 78 [14] = PZD 15 + 16 [15] = PZD 16 + 17 [16] = PZD 17 + 18 [17] = PZD 18 + 19 [18] = PZD 19 + 20 [19] = PZD 20 + 21 SINAMICS DCP Listenhandbuch (LH21), 05/2016...
  • Seite 79 Bit 3 Bit 4 Bit 5 Bit 6 Bit 7 Bit 8 Bit 9 Bit 10 Bit 11 Bit 12 Bit 13 Bit 14 Bit 15 Bit 16 Bit 17 Bit 18 Bit 19 Bit 20 SINAMICS DCP Listenhandbuch (LH21), 05/2016...

  • Seite 80: Pb/Pn Diagnose Taktsynchronität / Pb/Pn Diag Takt

    DCP_CTRL Änderbar: T Zugriffsstufe: 3 Datentyp: Unsigned32 Funktionsplan: - Werkseinstellung 0000 bin Beschreibung: Einstellung des Verhaltens für den Empfangswert (r2090) nach PZD Ausfall. Bitfeld: Signalname 1-Signal 0-Signal Haltebremse unbedingt öffnen (p0855) Wert einfrieren Wert nullen SINAMICS DCP Listenhandbuch (LH21), 05/2016...

  • Seite 81: If1 Profidrive Diagnose Busadresse Pzd Empfangen / If1 Diag Adr Empf

    [14] = PZD 15 [15] = PZD 16 [16] = PZD 17 [17] = PZD 18 [18] = PZD 19 [19] = PZD 20 [20] = PZD 21 [21] = PZD 22 [22] = PZD 23 SINAMICS DCP Listenhandbuch (LH21), 05/2016...
  • Seite 82 Index: [0] = PZD 1 [1] = PZD 2 [2] = PZD 3 [3] = PZD 4 [4] = PZD 5 Hinweis: IF1: Interface 1 Wertebereich: 0 - 125: Busadresse des Senders 65535: Nicht belegt SINAMICS DCP Listenhandbuch (LH21), 05/2016...

  • Seite 83: If1 Profidrive Diagnose Telegrammoffset Pzd Empfangen / If1 Diag Offs Empf

    [14] = PZD 15 [15] = PZD 16 [16] = PZD 17 [17] = PZD 18 [18] = PZD 19 [19] = PZD 20 [20] = PZD 21 [21] = PZD 22 [22] = PZD 23 SINAMICS DCP Listenhandbuch (LH21), 05/2016...
  • Seite 84 Anzeige des Byte-Offsets des PZD im PROFIdrive-Empfangstelegramm (Controller Output). Index: [0] = PZD 1 [1] = PZD 2 [2] = PZD 3 [3] = PZD 4 [4] = PZD 5 Hinweis: IF1: Interface 1 Wertebereich: 0 - 242: Byte-Offset 65535: Nicht belegt SINAMICS DCP Listenhandbuch (LH21), 05/2016...
  • Seite 85 [9] = PZD 10 [10] = PZD 11 [11] = PZD 12 [12] = PZD 13 [13] = PZD 14 [14] = PZD 15 [15] = PZD 16 [16] = PZD 17 [17] = PZD 18 SINAMICS DCP Listenhandbuch (LH21), 05/2016...
  • Seite 86 Datentyp: Unsigned16 Funktionsplan: 2410 Werkseinstellung Beschreibung: Anzeige des Byte-Offsets des PZD im PROFIdrive-Sendetelegramm (Controller Input). Index: [0] = PZD 1 [1] = PZD 2 [2] = PZD 3 [3] = PZD 4 [4] = PZD 5 SINAMICS DCP Listenhandbuch (LH21), 05/2016...
  • Seite 87 Werkseinstellung Beschreibung: Einstellung des Sende- und Empfangstelegrammes. Im Unterschied zu p0922 kann mit p2079 ein Telegramm eingestellt und nachträglich erweitert werden. Wert: 390: SIEMENS Telegramm 390, PZD-2/2 391: SIEMENS Telegramm 391, PZD-3/7 392: SIEMENS Telegramm 392, PZD-3/15 393: SIEMENS Telegramm 393, PZD-4/21...

  • Seite 88: Bi: Binektor-Konnektor-Wandler Zustandswort 1 / Bin/Kon Zsw1

    [12] = Bit 12 [13] = Bit 13 [14] = Bit 14 [15] = Bit 15 Abhängigkeit: Siehe auch: p2088, r2089 Achtung: Der Parameter ist eventuell aufgrund p0922 oder p2079 geschützt und kann nicht verändert werden. SINAMICS DCP Listenhandbuch (LH21), 05/2016...

  • Seite 89: Bi: Binektor-Konnektor-Wandler Zustandswort 3 / Bin/Kon Zsw3

    [8] = Bit 8 [9] = Bit 9 [10] = Bit 10 [11] = Bit 11 [12] = Bit 12 [13] = Bit 13 [14] = Bit 14 [15] = Bit 15 Abhängigkeit: Siehe auch: p2088, r2089 SINAMICS DCP Listenhandbuch (LH21), 05/2016...

  • Seite 90: Bi: Binektor-Konnektor-Wandler Zustandswort 5 / Bin/Kon Zsw5

    Nicht invertiert Bit 11 Invertiert Nicht invertiert Bit 12 Invertiert Nicht invertiert Bit 13 Invertiert Nicht invertiert Bit 14 Invertiert Nicht invertiert Bit 15 Invertiert Nicht invertiert Abhängigkeit: Siehe auch: p2080, p2081, p2082, p2083, r2089 SINAMICS DCP Listenhandbuch (LH21), 05/2016...

  • Seite 91: Co: Binektor-Konnektor-Wandler Zustandswort Senden / Bin/Kon Zsw Senden

    Bit 0 Bit 1 Bit 2 Bit 3 Bit 4 Bit 5 Bit 6 Bit 7 Bit 8 Bit 9 Bit 10 Bit 11 Bit 12 Bit 13 Bit 14 Bit 15 Hinweis: IF1: Interface 1 SINAMICS DCP Listenhandbuch (LH21), 05/2016...

  • Seite 92: Bo: If1 Profidrive Pzd2 Empfangen Bitweise / If1 Pzd2 Empf Bitw

    IF1: Interface 1 r2091.0...15 BO: IF1 PROFIdrive PZD2 empfangen bitweise / IF1 PZD2 empf bitw TM150, TM15DI_DO, Änderbar: - Zugriffsstufe: 3 TM31 Datentyp: Unsigned16 Funktionsplan: 2468 Werkseinstellung Beschreibung: Binektorausgang zum bitweisen Verschalten des vom PROFIdrive-Controller empfangenen PZD2. SINAMICS DCP Listenhandbuch (LH21), 05/2016...

  • Seite 93: Bo: If1 Profidrive Pzd3 Empfangen Bitweise / If1 Pzd3 Empf Bitw

    Werkseinstellung Beschreibung: Binektorausgang zum bitweisen Verschalten des vom PROFIdrive-Controller empfangenen PZD3. Bitfeld: Signalname 1-Signal 0-Signal Bit 0 Bit 1 Bit 2 Bit 3 Bit 4 Bit 5 Bit 6 Bit 7 Bit 8 Bit 9 SINAMICS DCP Listenhandbuch (LH21), 05/2016...

  • Seite 94: Bo: If1 Profidrive Pzd4 Empfangen Bitweise / If1 Pzd4 Empf Bitw

    Bit 0 Bit 1 Bit 2 Bit 3 Bit 4 Bit 5 Bit 6 Bit 7 Bit 8 Bit 9 Bit 10 Bit 11 Bit 12 Bit 13 Bit 14 Bit 15 Hinweis: IF1: Interface 1 SINAMICS DCP Listenhandbuch (LH21), 05/2016...
  • Seite 95 Bit 0 Bit 1 Bit 2 Bit 3 Bit 4 Bit 5 Bit 6 Bit 7 Bit 8 Bit 9 Bit 10 Bit 11 Bit 12 Bit 13 Bit 14 Bit 15 Abhängigkeit: Siehe auch: p2099 SINAMICS DCP Listenhandbuch (LH21), 05/2016...
  • Seite 96 Bit 0 Bit 1 Bit 2 Bit 3 Bit 4 Bit 5 Bit 6 Bit 7 Bit 8 Bit 9 Bit 10 Bit 11 Bit 12 Bit 13 Bit 14 Bit 15 Abhängigkeit: Siehe auch: p2099 SINAMICS DCP Listenhandbuch (LH21), 05/2016...

  • Seite 97: Konnektor-Binektor-Wandler Binektorausgang Invertieren / Kon/Bin Ausg Inv

    Bit 10 Invertiert Nicht invertiert Bit 11 Invertiert Nicht invertiert Bit 12 Invertiert Nicht invertiert Bit 13 Invertiert Nicht invertiert Bit 14 Invertiert Nicht invertiert Bit 15 Invertiert Nicht invertiert Abhängigkeit: Siehe auch: r2094, r2095, p2099 SINAMICS DCP Listenhandbuch (LH21), 05/2016...
  • Seite 98 Auswahl der Störungen, bei denen die Störreaktion geändert werden soll. Abhängigkeit: Auswahl der Störung und Einstellung der gewünschten Störreaktion erfolgt unter dem gleichen Index. Siehe auch: p2101 Hinweis: Eine Umparametrierung ist auch bei anstehender Störung möglich. Die Änderung wird erst nach gegangener Störung wirksam. SINAMICS DCP Listenhandbuch (LH21), 05/2016...
  • Seite 99 Bremsen an der Hochlaufgeber-Rücklauframpe und anschließende Impulssperre. Zu Wert = 2 (AUS2): Interne/Externe Impulssperre. Zu Wert = 3 (AUS3): Bremsen an der AUS3-Rücklauframpe und anschließende Impulssperre. Als "Reserviert" bezeichnete Parameterwerte wirken wie Wert = 2 (AUS2). SINAMICS DCP Listenhandbuch (LH21), 05/2016...

  • Seite 100: Bi: Quittieren Aller Störungen / Quit Aller Stör

    CU_DCP, TM150, Änderbar: U, T Zugriffsstufe: 3 TM15DI_DO, TM31 Datentyp: Unsigned32 / Binary Funktionsplan: - Werkseinstellung Beschreibung: Einstellung der zweiten Signalquelle für das Quittieren von Störungen. Hinweis: Das Quittieren von Störungen wird mit einem 0/1-Signal ausgelöst. SINAMICS DCP Listenhandbuch (LH21), 05/2016...

  • Seite 101: Bi: Externe Störung 1 / Externe Störung

    Werkseinstellung Beschreibung: Einstellung der Signalquelle für die Externe Störung 2. Hinweis: Eine externe Störung wird mit einem 1/0-Signal ausgelöst. Wird diese Störung an der Control Unit ausgelöst, so wird sie an alle vorhandene Antriebsobjekte weitergeleitet. SINAMICS DCP Listenhandbuch (LH21), 05/2016...

  • Seite 102: Bi: Externe Störung 3 / Externe Störung

    Die Zeit setzt sich zusammen aus r2136 (Tage) und r2109 (Millisekunden). Hinweis: Die Pufferparameter werden zyklisch im Hintergrund aktualisiert (siehe Zustandssignal in r2139). Der Aufbau des Störpuffers sowie die Belegung der Indizes ist in r0945 dargestellt. SINAMICS DCP Listenhandbuch (LH21), 05/2016...

  • Seite 103: Warnungen Zähler / Warnungen Zähler

    BI: Externe Warnung 1 / Externe Warnung 1 CU_DCP, TM150, Änderbar: U, T Zugriffsstufe: 3 TM15DI_DO, TM31 Datentyp: Unsigned32 / Binary Funktionsplan: - Werkseinstellung Beschreibung: Einstellung der Signalquelle für die Externe Warnung 1. Hinweis: Eine externe Warnung wird mit einem 1/0-Signal ausgelöst. SINAMICS DCP Listenhandbuch (LH21), 05/2016...

  • Seite 104: Bi: Externe Warnung 2 / Externe Warnung

    BI: Externe Warnung 3 / Externe Warnung 3 CU_DCP, TM150, Änderbar: U, T Zugriffsstufe: 3 TM15DI_DO, TM31 Datentyp: Unsigned32 / Binary Funktionsplan: - Werkseinstellung Beschreibung: Einstellung der Signalquelle für die Externe Warnung 3. Hinweis: Eine externe Warnung wird mit einem 1/0-Signal ausgelöst. SINAMICS DCP Listenhandbuch (LH21), 05/2016...
  • Seite 105 Der Typ der Meldung kann nur bei Meldungen mit entsprechender Kennzeichnung geändert werden (Ausnahme Wert = 0). Beispiel: F12345(A) --> Die Störung F12345 kann in eine Warnung A12345 geändert werden. In diesem Fall wird automatisch die eventuell in p2100[0...19] und p2126[0...19] eingetragene Meldungsnummer entfernt. SINAMICS DCP Listenhandbuch (LH21), 05/2016...

  • Seite 106: Co: Summe Stör- Und Warnpufferänderungen / Summe Puffer Geä

    --> Warnung 8 (neueste) Bei vollem Warnpuffer werden die gegangenen Warnungen in die Warnhistorie eingetragen: r2122[8], r2124[8], r2123[8], r2125[8] --> Warnung 1 (neueste) . . . r2122[63], r2124[63], r2123[63], r2125[63] --> Warnung 56 (älteste) SINAMICS DCP Listenhandbuch (LH21), 05/2016...
  • Seite 107 Siehe auch: r2110, r2122, r2123, r2125, r2134, r2145, r2146, r3121, r3123 Hinweis: Die Pufferparameter werden zyklisch im Hintergrund aktualisiert (siehe Zustandssignal in r2139). Der Aufbau des Warnpuffers sowie die Belegung der Indizes ist in r2122 dargestellt. SINAMICS DCP Listenhandbuch (LH21), 05/2016...
  • Seite 108 Auswahl der Störung und Einstellung der gewünschten Art der Quittierung erfolgt unter dem gleichen Index. Siehe auch: p2127 Hinweis: Eine Umparametrierung ist auch bei anstehender Störung möglich. Die Änderung wird erst nach gegangener Störung wirksam. SINAMICS DCP Listenhandbuch (LH21), 05/2016...
  • Seite 109 Funktionsplan: 8070 Werkseinstellung 65535 Beschreibung: Einstellung der Störungen/ Warnungen für die ein Triggersignal in r2129.0...15 erzeugt werden soll. Abhängigkeit: Tritt die in p2128[0...15] eingestellte Störung/Warnung auf, so wird der jeweilige Binektorausgang r2129.0...15 gesetzt. Siehe auch: r2129 SINAMICS DCP Listenhandbuch (LH21), 05/2016...
  • Seite 110 Die Pufferparameter werden zyklisch im Hintergrund aktualisiert (siehe Zustandssignal in r2139). r2131 CO: Störcode aktuell / Störcode akt Alle Objekte Änderbar: - Zugriffsstufe: 3 Datentyp: Unsigned16 Funktionsplan: 8060 Werkseinstellung Beschreibung: Anzeige des Codes der ältesten noch aktiven Störung. SINAMICS DCP Listenhandbuch (LH21), 05/2016...
  • Seite 111 0-Signal Störung Geber 1 Nein Störung Geber 2 Nein Störung Geber 3 Nein Störung Übertemperatur Motor Nein 8016 Störung thermische Überlast Leistungsteil Nein 8014 Warnung Übertemperatur Motor Nein 8016 Warnung thermische Überlast Leistungsteil Nein 8014 SINAMICS DCP Listenhandbuch (LH21), 05/2016...

  • Seite 112: Co/Bo: Steuerwort Störungen/Warnungen / Stw Stör/Warn

    Datentyp: Unsigned16 Funktionsplan: 2548, 8060, 8065 Werkseinstellung Beschreibung: Anzeige und BICO-Ausgang für Zustandswort 1 der Störungen und Warnungen. Bitfeld: Signalname 1-Signal 0-Signal Quittierung läuft Nein Quittierung erforderlich Nein Störung wirksam Nein 8060 Safety-Meldung wirksam Nein SINAMICS DCP Listenhandbuch (LH21), 05/2016...
  • Seite 113 Siehe auch: r2110, r2114, r2122, r2123, r2124, r2125, r2134, r2146, r3121, r3123 Achtung: Die Zeit setzt sich zusammen aus r2145 (Tage) und r2123 (Millisekunden). Hinweis: Die Pufferparameter werden zyklisch im Hintergrund aktualisiert (siehe Zustandssignal in r2139). SINAMICS DCP Listenhandbuch (LH21), 05/2016...

  • Seite 114: Störpuffer Aller Antriebsobjekte Löschen / Störpuffer Löschen

    Konnektorausgang der Bezugsgröße für Temperaturen. Alle relativ angegebenen Temperaturen beziehen sich auf diese Bezugsgröße. Die Bezugsgröße entspricht 100 % bzw. 4000 hex (Wort) oder 4000 0000 hex (Doppelwort). Dieser Parameter hat die Einheit Grad Celsius. SINAMICS DCP Listenhandbuch (LH21), 05/2016...
  • Seite 115 Diese Signalquellen können z. B. zum Verschalten von Skalierungen verwendet werden. p2930[0...n] CO: Festwert M [Nm] / Festwert M [Nm] DCP_CTRL Änderbar: U, T Zugriffsstufe: 3 Datentyp: FloatingPoint32 Funktionsplan: - Werkseinstellung -100000.00 [Nm] 100000.00 [Nm] 0.00 [Nm] Beschreibung: Einstellung und Konnektorausgang für einen Drehmomentfestwert. SINAMICS DCP Listenhandbuch (LH21), 05/2016...
  • Seite 116 Anzeige der aktuellen UTC-Zeit im Antriebssystem. p3102[0]: Millisekunden p3102[1]: Tage p3103 RTC Synchronisationsquelle / RTC Sync_quelle CU_DCP Änderbar: U, T Zugriffsstufe: 3 Datentyp: Integer16 Funktionsplan: - Werkseinstellung Beschreibung: Einstellung der Synchronisationsquelle/Verfahren. Wert: PROFIBUS PROFINET PROFINET PTP SINAMICS DCP Listenhandbuch (LH21), 05/2016...
  • Seite 117 Externe Störung 3 Einschaltverzögerung / Ext Stör 3 t_Ein Alle Objekte Änderbar: U, T Zugriffsstufe: 3 Datentyp: Unsigned16 Funktionsplan: 2546 Werkseinstellung 0 [ms] 1000 [ms] 0 [ms] Beschreibung: Einstellung der Verzögerungszeit für die Externe Störung 3. Abhängigkeit: Siehe auch: p2108, p3111, p3112 SINAMICS DCP Listenhandbuch (LH21), 05/2016...

  • Seite 118: Bi: Externe Störung 3 Freigabe / Ext Stör 3 Frg

    Einstellung der Signalquelle für das negierte Freigabesignal der Externen Störung 3. Die Externe Störung 3 wird durch folgende UND-Verknüpfung ausgelöst: - BI: p2108 negiert - BI: p3111 - BI: p3112 negiert Abhängigkeit: Siehe auch: p2108, p3110, p3111 SINAMICS DCP Listenhandbuch (LH21), 05/2016...
  • Seite 119 Bei der Auswertung der Gebersignale (Spursignale, Nullmarken, Absolutwerte, ...) wurde ein unzulässiger Signalzustand erkannt. Geber/Zustand der Gebersignale überprüfen. Zulässige Maximalfrequenzen beachten. Zu Bit 10: Die interne Kommunikation zwischen den SINAMICS-Komponenten ist gestört oder unterbrochen. DRIVE-CLiQ- Verdrahtung überprüfen. Für einen EMV-gerechten Aufbau sorgen. Zulässige maximale Mengengerüste/Takte beachten. SINAMICS DCP Listenhandbuch (LH21), 05/2016...

  • Seite 120: Co/Bo: Meldungen Zustandswort Global / Meld Zsw Global

    Der Aufbau des Störpuffers sowie die Belegung der Indizes ist in r0945 dargestellt. p3116 BI: Quittierung selbstständig unterdrücken / Quit unterdrücken CU_DCP Änderbar: U, T Zugriffsstufe: 3 Datentyp: Unsigned32 / Binary Funktionsplan: 8060 Werkseinstellung Beschreibung: Einstellung der Signalquelle für das selbstständige Quittieren auf dem Device-Antriebsobjekt. SINAMICS DCP Listenhandbuch (LH21), 05/2016...

  • Seite 121: Komponente Störung / Kompo Störung

    Bit 20, 19, 18, 17, 16 = 0, 0, 0, 1, 1 --> PROFIdrive Meldungsklasse 3: Fehler Versorgungsspannung Bit 20, 19, 18, 17, 16 = 0, 0, 1, 0, 0 --> PROFIdrive Meldungsklasse 4: Fehler Zwischenkreis SINAMICS DCP Listenhandbuch (LH21), 05/2016...
  • Seite 122 Bit 20, 19, 18, 17, 16 = 0, 0, 1, 1, 1 --> PROFIdrive Meldungsklasse 7: Erdschluss/Phasenschluss erkannt Bit 20, 19, 18, 17, 16 = 0, 1, 0, 0, 0 --> PROFIdrive Meldungsklasse 8: Überlastung Motor SINAMICS DCP Listenhandbuch (LH21), 05/2016...

  • Seite 123: Störung Wirksam Unterdrücken / Stör Wirk Unterdr

    Siehe auch: r2139 Hinweis: Unabhängig von der Unterdrückung einer Störreaktion in diesem Parameter wird r2139.1 "Quittierung erforderlich" beim Anstehen mindestens einer Störung gesetzt. Zu Bit 08: Die Unterdrückung ist nur bei p0491 = 1 wirksam. SINAMICS DCP Listenhandbuch (LH21), 05/2016...

  • Seite 124: Störungen Quittieren Antriebsobjekt / Störungen Quit Do

    Störungen quittieren Antriebsobjekt / Störungen quit DO Alle Objekte Änderbar: U, T Zugriffsstufe: 2 Datentyp: Unsigned8 Funktionsplan: 8060 Werkseinstellung Beschreibung: Einstellung zum Quittieren aller anstehenden Störungen eines Antriebsobjektes. Achtung: Safety-Meldungen können über diesen Parameter nicht quittiert werden. SINAMICS DCP Listenhandbuch (LH21), 05/2016...

  • Seite 125: Steuerungshoheit Modus Anwahl / Pcctrl Modus Anw

    Antriebstyp bestimmen 360: Schreiben von topologieabhängigen Parametern 370: Warten bis p0009 = 0 gesetzt wird 380: Topologie überprüfen 550: Aufruf Umrechnungsfunktionen für Parameter 625: Azyklischen Anlauf DRIVE-CLiQ abwarten 650: Start zyklischer Betrieb 660: Antrieb IBN-Status auswerten SINAMICS DCP Listenhandbuch (LH21), 05/2016...

  • Seite 126: Tm15Di/Do Digitaleingänge Klemmenistwert / Tm15D Di Istwert

    Parameterschreiben ist gesperrt. Der Wert zeigt den Fortschritt der Berechnungen an. Index: [0] = Berechnungen Fortschritt [1] = Ursache Hinweis: Zu Index 1: Nur für Siemens-interne Fehlerdiagnose. r4021 TM15DI/DO Digitaleingänge Klemmenistwert / TM15D DI Istwert TM15DI_DO Änderbar: - Zugriffsstufe: 2...

  • Seite 127: Tm31 Digitaleingänge Klemmenistwert / Tm31 Di Istwert

    DI/DO 0 (X520.2) High DI/DO 1 (X520.3) High DI/DO 2 (X520.4) High DI/DO 3 (X520.5) High DI/DO 4 (X520.6) High DI/DO 5 (X520.7) High DI/DO 6 (X520.8) High DI/DO 7 (X520.9) High DI/DO 8 (X521.2) High SINAMICS DCP Listenhandbuch (LH21), 05/2016...

  • Seite 128: Co/Bo: Tm31 Digitaleingänge Status / Tm31 Di Status

    DI/DO 0 (X520.2) High DI/DO 1 (X520.3) High DI/DO 2 (X520.4) High DI/DO 3 (X520.5) High DI/DO 4 (X520.6) High DI/DO 5 (X520.7) High DI/DO 6 (X520.8) High DI/DO 7 (X520.9) High DI/DO 8 (X521.2) High SINAMICS DCP Listenhandbuch (LH21), 05/2016...

  • Seite 129: Co/Bo: Tm31 Digitaleingänge Status Invertiert / Tm31 Di Status Inv

    Anzeige des Status der Digitaleingänge 16 ... 23 des Terminal Modules 15 (TM15). Bitfeld: Signalname 1-Signal 0-Signal DI/DO 16 (X522.2) DI/DO 17 (X522.3) DI/DO 18 (X522.4) DI/DO 19 (X522.5) DI/DO 20 (X522.6) DI/DO 21 (X522.7) DI/DO 22 (X522.8) DI/DO 23 (X522.9) Abhängigkeit: Siehe auch: r4022, r4023, r4025 SINAMICS DCP Listenhandbuch (LH21), 05/2016...

  • Seite 130: Co: Tm15Di/Do Digitaleingänge 16 ... 23 Status Invertiert / Tm15D Di 16-23 Inv

    DI/DO 18 (X522.4) Ausgang Eingang DI/DO 19 (X522.5) Ausgang Eingang DI/DO 20 (X522.6) Ausgang Eingang DI/DO 21 (X522.7) Ausgang Eingang DI/DO 22 (X522.8) Ausgang Eingang DI/DO 23 (X522.9) Ausgang Eingang Hinweis: DI/DO: Bidirectional Digital Input/Output (Digitaleingang/-ausgang bidirektional) SINAMICS DCP Listenhandbuch (LH21), 05/2016...

  • Seite 131: Tm31 Eingang Oder Ausgang Einstellen / Tm31 Di Oder Do

    Funktionsplan: 9400 Werkseinstellung Beschreibung: Einstellung der Signalquelle für die Klemme DI/DO 1 (X520.3) des Terminal Modules 15 (TM15). Hinweis: Voraussetzung: Der DI/DO muss als Ausgang eingestellt sein (p4028.1 = 1). DI/DO: Bidirectional Digital Input/Output (Digitaleingang/-ausgang bidirektional) SINAMICS DCP Listenhandbuch (LH21), 05/2016...
  • Seite 132 Funktionsplan: 9400 Werkseinstellung Beschreibung: Einstellung der Signalquelle für die Klemme DI/DO 5 (X520.7) des Terminal Modules 15 (TM15). Hinweis: Voraussetzung: Der DI/DO muss als Ausgang eingestellt sein (p4028.5 = 1). DI/DO: Bidirectional Digital Input/Output (Digitaleingang/-ausgang bidirektional) SINAMICS DCP Listenhandbuch (LH21), 05/2016...
  • Seite 133 BI: TM31 Signalquelle für Klemme DI/DO 9 / TM31 S_q DI/DO 9 TM31 Änderbar: U, T Zugriffsstufe: 1 Datentyp: Unsigned32 / Binary Funktionsplan: 9560 Werkseinstellung Beschreibung: Einstellung der Signalquelle für die Klemme DI/DO 9 (X541.3) des Terminal Modules 31 (TM31). SINAMICS DCP Listenhandbuch (LH21), 05/2016...
  • Seite 134 Funktionsplan: 9401 Werkseinstellung Beschreibung: Einstellung der Signalquelle für die Klemme DI/DO 12 (X521.6) des Terminal Modules 15 (TM15). Hinweis: Voraussetzung: Der DI/DO muss als Ausgang eingestellt sein (p4028.12 = 1). DI/DO: Bidirectional Digital Input/Output (Digitaleingang/-ausgang bidirektional) SINAMICS DCP Listenhandbuch (LH21), 05/2016...

  • Seite 135: Tm31 Digitalausgänge Grenzstrom / Tm31 Do Grenzstrom

    Beschreibung: Anzeige des Status der Digitalausgänge des Terminal Modules 15 (TM15). Bitfeld: Signalname 1-Signal 0-Signal DI/DO 0 (X520.2) High DI/DO 1 (X520.3) High DI/DO 2 (X520.4) High DI/DO 3 (X520.5) High DI/DO 4 (X520.6) High SINAMICS DCP Listenhandbuch (LH21), 05/2016...

  • Seite 136: Tm31 Digitalausgänge Status / Tm31 Do Status

    DI/DO 3 (X520.5) Invertiert Nicht invertiert DI/DO 4 (X520.6) Invertiert Nicht invertiert DI/DO 5 (X520.7) Invertiert Nicht invertiert DI/DO 6 (X520.8) Invertiert Nicht invertiert DI/DO 7 (X520.9) Invertiert Nicht invertiert DI/DO 8 (X521.2) Invertiert Nicht invertiert SINAMICS DCP Listenhandbuch (LH21), 05/2016...

  • Seite 137: Tm31 Digitalausgänge Invertieren / Tm31 Do Inv

    0.0 [ms] Beschreibung: Einstellung der Glättungszeitkonstante des Tiefpassfilters 1. Ordnung für die Analogeingänge des Terminal Modules 31 (TM31). Index: [0] = AI 0 (X521.1/X521.2, S5.0) [1] = AI 1 (X521.3/X521.4, S5.1) Hinweis: AI: Analog Input (Analogeingang) SINAMICS DCP Listenhandbuch (LH21), 05/2016...

  • Seite 138: Tm31 Analogeingänge Typ / Tm31 Ai Typ

    Dieser Parameter gibt die x-Koordinate (Eingangsspannung in V bzw. Eingangsstrom in mA) des 1. Wertepaares der Kennlinie vor. Index: [0] = AI 0 (X521.1/X521.2, S5.0) [1] = AI 1 (X521.3/X521.4, S5.1) Abhängigkeit: Die Einheit dieses Parameters (V oder mA) hängt vom Typ des Analogeingangs ab. Siehe auch: p4056 SINAMICS DCP Listenhandbuch (LH21), 05/2016...

  • Seite 139: Tm31 Analogeingänge Kennlinie Wert Y1 / Tm31 Ai Kennl Y1

    Funktionsplan: 9566, 9568 Werkseinstellung 0.00 [mA] 20.00 [mA] 2.00 [mA] Beschreibung: Einstellung der Ansprechschwelle für die Drahtbruchüberwachung der Analogeingänge des Terminal Modules 31 (TM31). Index: [0] = AI 0 (X521.1/X521.2, S5.0) [1] = AI 1 (X521.3/X521.4, S5.1) SINAMICS DCP Listenhandbuch (LH21), 05/2016...

  • Seite 140: Tm31 Analogeingänge Offset / Tm31 Ai Offset

    Einstellung des Fensters für die Rauschunterdrückung der Analogeingänge beim Terminal Module 31 (TM31). Änderungen kleiner als das Fenster werden unterdrückt. Index: [0] = AI 0 (X521.1/X521.2, S5.0) [1] = AI 1 (X521.3/X521.4, S5.1) Hinweis: AI: Analog Input (Analogeingang) SINAMICS DCP Listenhandbuch (LH21), 05/2016...

  • Seite 141: Bi: Tm31 Analogeingänge Signalquelle Für Freigabe / Tm31 Ai Freigabe

    [0] = AO 0 (X522.1, X522.2, X522.3) [1] = AO 1 (X522.4, X522.5, X522.6) Abhängigkeit: Der Typ des Analogausgangs AO x (Spannungs- oder Stromausgang) wird über p4076 eingestellt. Siehe auch: p4076 Hinweis: AO: Analog Output (Analogausgang) SINAMICS DCP Listenhandbuch (LH21), 05/2016...

  • Seite 142: Tm31 Analogausgänge Betragsbildung Aktivieren / Tm31 Ao Betrag Akt

    Zugriffsstufe: 2 Datentyp: FloatingPoint32 Funktionsplan: 9572 Werkseinstellung -20.000 [V] 20.000 [V] 0.000 [V] Beschreibung: Einstellung der Normierungskennlinie für die Analogausgänge des Terminal Modules 31 (TM31). Die Normierungskennlinie für die Analogausgänge wird durch 2 Punkte definiert. SINAMICS DCP Listenhandbuch (LH21), 05/2016...

  • Seite 143: Tm31 Analogausgänge Kennlinie Wert X2 / Tm31 Ao Kennl X2

    Änderbar: U, T Zugriffsstufe: 1 Datentyp: FloatingPoint32 Funktionsplan: 9572 Werkseinstellung -20.000 20.000 0.000 Beschreibung: Einstellung des Offsets für die Analogausgänge des Terminal Modules 31 (TM31). Der Offset wird nach der Normierungskennlinie auf das Ausgangssignal addiert. SINAMICS DCP Listenhandbuch (LH21), 05/2016...
  • Seite 144 Funktionsplan: 9402 Werkseinstellung Beschreibung: Einstellung der Signalquelle für die Klemme DI/DO 20 (X522.6) des Terminal Modules 15 (TM15). Hinweis: Voraussetzung: Der DI/DO muss als Ausgang eingestellt sein (p4028.20 = 1). DI/DO: Bidirectional Digital Input/Output (Digitaleingang/-ausgang bidirektional) SINAMICS DCP Listenhandbuch (LH21), 05/2016...

  • Seite 145: Bo: Tm15 Digitaleingänge Status Invertiert Rohdaten Intern / Tm15 Di St Rohdat

    DI/DO 13 (X521.7) High DI/DO 14 (X521.8) High DI/DO 15 (X521.9) High DI/DO 16 (X522.2) High DI/DO 17 (X522.3) High DI/DO 18 (X522.4) High DI/DO 19 (X522.5) High DI/DO 20 (X522.6) High DI/DO 21 (X522.7) High SINAMICS DCP Listenhandbuch (LH21), 05/2016...
  • Seite 146 High DI/DO 23 (X522.9) High Achtung: Es werden die Rohdaten der Digitaleingänge direkt angezeigt (z. B. ohne Entprellung). Hinweis: Nur Siemens-intern zu verwenden (alternativ r4022, r4023). p4095 TM15DI/DO Digitaleingänge Simulationsmodus / TM15D DI Sim_modus TM15DI_DO Änderbar: U, T Zugriffsstufe: 2...

  • Seite 147: Tm15Di/Do Digitaleingänge Simulationsmodus Sollwert / Tm15D Di Sim Sollw

    DI/DO 22 (X522.8) High DI/DO 23 (X522.9) High Abhängigkeit: Die Simulation eines Digitaleinganges wird über p4095 angewählt. Siehe auch: p4095 Hinweis: Dieser Parameter wird bei der Datensicherung nicht gespeichert (p0971, p0977). DI/DO: Bidirectional Digital Input/Output (Digitaleingang/-ausgang bidirektional) SINAMICS DCP Listenhandbuch (LH21), 05/2016...

  • Seite 148: Tm31 Digitaleingänge Simulationsmodus Sollwert / Tm31 Di Sim Sollw

    Wenn AI x als Spannungseingang parametriert ist (p4056), dann ist der Sollwert eine Spannung in V. Wenn AI x als Stromeingang parametriert ist (p4056), dann ist der Sollwert ein Strom in mA. Siehe auch: p4056, p4097 SINAMICS DCP Listenhandbuch (LH21), 05/2016...
  • Seite 149 Datentyp: Integer16 Funktionsplan: 9626, 9627 Werkseinstellung Beschreibung: Einstellung des Sensortyps beim Terminal Module 150 (TM150). Damit wird der Typ des Temperatursensors ausgewählt und die Auswertung eingeschaltet. Wert: Auswertung ausgeschaltet PTC Thermistor KTY84 Bimetall-Öffner PT100 PT1000 SINAMICS DCP Listenhandbuch (LH21), 05/2016...
  • Seite 150 [3] = Temperaturkanal 3 [4] = Temperaturkanal 4 [5] = Temperaturkanal 5 [6] = Temperaturkanal 6 [7] = Temperaturkanal 7 [8] = Temperaturkanal 8 [9] = Temperaturkanal 9 [10] = Temperaturkanal 10 [11] = Temperaturkanal 11 SINAMICS DCP Listenhandbuch (LH21), 05/2016...
  • Seite 151 [13] = Kanal 6 Störschwelle (F35402) [14] = Kanal 7 Warnschwelle (A35413) [15] = Kanal 7 Störschwelle (F35403) [16] = Kanal 8 Warnschwelle (A35414) [17] = Kanal 8 Störschwelle (F35404) [18] = Kanal 9 Warnschwelle (A35415) SINAMICS DCP Listenhandbuch (LH21), 05/2016...
  • Seite 152 - Wird vor Ablauf der Verzögerungszeit die Störschwelle (z. B. p4102[1]) überschritten, dann wird die entsprechende Störung sofort ausgegeben. Beim Sensortyp "PTC Thermistor", "Bimetall-Öffner" (p4100[0...11] = 1, 4) gilt: - Warn- und Störschwelle sprechen gleichzeitig an. Die Störung wird erst nach Ablauf der Verzögerungszeit ausgegeben. SINAMICS DCP Listenhandbuch (LH21), 05/2016...
  • Seite 153 Kanal 1 Störung liegt an Nein 9626 Kanal 2 Warnung liegt an Nein 9626 Kanal 2 Störung liegt an Nein 9626 Kanal 3 Warnung liegt an Nein 9626 Kanal 3 Störung liegt an Nein 9626 SINAMICS DCP Listenhandbuch (LH21), 05/2016...

  • Seite 154: Bo: Tm31 Temperaturauswertung Status / Tm31 Temp Status

    In folgenden Fällen wird r4105[0...11] = -300 °C angezeigt: - Temperaturistwert ungültig (F35920 ... F35931 ausgelöst). - Kein Sensor ausgewählt (p4100[0...11] = 0). Die Temperaturistwerte können über p4111[0...2] gruppiert und der Maximalwert, Minimalwert sowie Mittelwert jeder Gruppe ausgewertet werden (r4112[0...2], r4113[0...2], r4114[0...2]). SINAMICS DCP Listenhandbuch (LH21), 05/2016...
  • Seite 155 X533 = Kanal 2 (bei 2x2-Leiterauswertung zusätzlich Kanal 8) X534 = Kanal 3 (bei 2x2-Leiterauswertung zusätzlich Kanal 9) X535 = Kanal 4 (bei 2x2-Leiterauswertung zusätzlich Kanal 10) X536 = Kanal 5 (bei 2x2-Leiterauswertung zusätzlich Kanal 11) SINAMICS DCP Listenhandbuch (LH21), 05/2016...
  • Seite 156 Index: [0] = Temperaturkanal 0 [1] = Temperaturkanal 1 [2] = Temperaturkanal 2 [3] = Temperaturkanal 3 [4] = Temperaturkanal 4 [5] = Temperaturkanal 5 [6] = Temperaturkanal 6 [7] = Temperaturkanal 7 SINAMICS DCP Listenhandbuch (LH21), 05/2016...
  • Seite 157 Anzeige und Konnektorausgang für den Maximalwert jeder Gruppe beim Terminal Module 150 (TM150). Dieser Wert wird aus den aktuellen Temperaturistwerten (r4105[0...11]) jeder Gruppe berechnet. Empfehlung: Folgende Konnektoreingänge können diese Konnektorausgänge zur weiteren Verschaltung verwenden: - CI: p0603 - CI: p0608[0...3] - CI: p0609[0...3] - CI: p2051 SINAMICS DCP Listenhandbuch (LH21), 05/2016...
  • Seite 158 Bei einem Sensorfehler wird beim Maximalwert, Minimalwert und Mittelwert der entsprechenden Gruppe der Wert - 300 °C ausgegeben. Wert: Sensor ausblenden Wert = -300 °C ausgeben Index: [0] = Gruppe 0 [1] = Gruppe 1 [2] = Gruppe 2 SINAMICS DCP Listenhandbuch (LH21), 05/2016...
  • Seite 159 [4] = Temperaturkanal 4 [5] = Temperaturkanal 5 [6] = Temperaturkanal 6 [7] = Temperaturkanal 7 [8] = Temperaturkanal 8 [9] = Temperaturkanal 9 [10] = Temperaturkanal 10 [11] = Temperaturkanal 11 Abhängigkeit: Siehe auch: r4120 SINAMICS DCP Listenhandbuch (LH21), 05/2016...

  • Seite 160: Oem-Geber Diagnosesignal Auswahl / Oem Geb Diag Ausw

    Messfunktion Steuerung / Messf Steuerung CU_DCP Änderbar: U, T Zugriffsstufe: 3 Datentyp: Integer16 Funktionsplan: - Werkseinstellung Beschreibung: Einstellung zum Steuern der Messfunktion. Wert: Messfunktion stoppen Messfunktion starten Messfunktion Parametrierung prüfen Messfunktion starten ohne Freigaben SINAMICS DCP Listenhandbuch (LH21), 05/2016...
  • Seite 161 CU_DCP Änderbar: U, T Zugriffsstufe: 3 Datentyp: Integer16 Funktionsplan: - Werkseinstellung Beschreibung: Einstellung zur Konfiguration der Messfunktion. Wert: Standard Freie Messfunktion Abhängigkeit: Der Parameter kann bei gestarteter Messfunktion nicht geändert werden (r4706 = 2, 3). SINAMICS DCP Listenhandbuch (LH21), 05/2016...

  • Seite 162: Trace Speicherplatz Benötigt Für Messfunktionen / Trace Sp Benötigt

    [2] = Trace 0 PINx mit DO-Id und Plan-Id [3] = Trace 0 PINx mit Baustein-Id und PIN-Id [4] = Trace 1 PINy mit DO-Id und Plan-Id [5] = Trace 1 PINy mit Baustein-Id und PIN-Id SINAMICS DCP Listenhandbuch (LH21), 05/2016...
  • Seite 163 Trace Bitmaskentrigger Bitmaske / Trace Trig Maske CU_DCP Änderbar: U, T Zugriffsstufe: 3 Datentyp: Unsigned32 Funktionsplan: - Werkseinstellung 4294967295 Beschreibung: Einstellung der Bitmaske für Bitmaskentrigger. Index: [0] = Trace 0 [1] = Trace 1 Abhängigkeit: Nur wirksam bei p4710 = 6. SINAMICS DCP Listenhandbuch (LH21), 05/2016...
  • Seite 164 Pretrigger: Es wird um die eingestellte Zeit vor dem Eintreten des Triggerereignisses aufgezeichnet. Triggerverzögerung > 0: Posttrigger: Die Aufzeichnung beginnt erst um die eingestellte Zeit nach dem Eintreten des Triggerereignisses. Index: [0] = Trace 0 [1] = Trace 1 SINAMICS DCP Listenhandbuch (LH21), 05/2016...
  • Seite 165 Trace Aufgezeichneter Datentyp 4 / Trace Aufgez Typ 4 CU_DCP Änderbar: - Zugriffsstufe: 3 Datentyp: Unsigned32 Funktionsplan: - Werkseinstellung Beschreibung: Anzeige des aufgezeichneten Datentyps 4 für den Trace. Index: [0] = Trace 0 [1] = Trace 1 SINAMICS DCP Listenhandbuch (LH21), 05/2016...

  • Seite 166: Trace Anzahl Aufgezeichneter Werte / Trace Anz Werte

    [5] = Trace 1 PINy mit Baustein-Id und PIN-Id p4733[0...5] Trace Aufzuzeichnendes Signal 3 / Trace Aufz Sig 3 CU_DCP Änderbar: U, T Zugriffsstufe: 3 Datentyp: Unsigned32 Funktionsplan: - Werkseinstellung Beschreibung: Auswahl des vierten aufzuzeichnenden Signals für den Trace. SINAMICS DCP Listenhandbuch (LH21), 05/2016...

  • Seite 167: Trace Aufzuzeichnendes Signal 4 / Trace Aufz Sig

    [2] = Trace 0 PINx mit DO-Id und Plan-Id [3] = Trace 0 PINx mit Baustein-Id und PIN-Id [4] = Trace 1 PINy mit DO-Id und Plan-Id [5] = Trace 1 PINy mit Baustein-Id und PIN-Id SINAMICS DCP Listenhandbuch (LH21), 05/2016...

  • Seite 168: Trace 0 Aufzeichnungspuffer Signal 0 Gleitpunkt / Trace 0 Aufz Sig

    Trace 0 Aufzeichnungspuffer Signal 4 Gleitpunkt / Trace 0 Aufz Sig 4 CU_DCP Änderbar: - Zugriffsstufe: 3 Datentyp: FloatingPoint32 Funktionsplan: - Werkseinstellung Beschreibung: Anzeige des Aufzeichnungspuffers für Trace 0 und Signal 4. Abhängigkeit: Siehe auch: r4740, p4795 SINAMICS DCP Listenhandbuch (LH21), 05/2016...
  • Seite 169 Trace 1 Aufzeichnungspuffer Signal 2 Gleitpunkt / Trace 1 Aufz Sig 2 CU_DCP Änderbar: - Zugriffsstufe: 3 Datentyp: FloatingPoint32 Funktionsplan: - Werkseinstellung Beschreibung: Anzeige des Aufzeichnungspuffers für Trace 1 und Signal 2. Abhängigkeit: Siehe auch: r4740, p4795 SINAMICS DCP Listenhandbuch (LH21), 05/2016...
  • Seite 170 Anzeige des Aufzeichnungspuffers für Trace 0 und Signal 0 als Ganzzahl. Hinweis: Bei Signalen vom Datentyp I32 oder U32 wird der Aufzeichnungspuffer wie folgt belegt: r4760[0] = Wert 0 r4760[1] = Wert 1 r4760[8191] = Wert 8191 SINAMICS DCP Listenhandbuch (LH21), 05/2016...

  • Seite 171: Trace 0 Aufzeichnungspuffer Signal 2 / Trace 0 Aufz Sig

    Trace 0 Aufzeichnungspuffer Signal 5 / Trace 0 Aufz Sig 5 CU_DCP Änderbar: - Zugriffsstufe: 3 Datentyp: Unsigned32 Funktionsplan: - Werkseinstellung Beschreibung: Anzeige des Aufzeichnungspuffers für Trace 0 und Signal 5. Abhängigkeit: Siehe auch: r4760 SINAMICS DCP Listenhandbuch (LH21), 05/2016...
  • Seite 172 Trace 1 Aufzeichnungspuffer Signal 3 / Trace 1 Aufz Sig 3 CU_DCP Änderbar: - Zugriffsstufe: 3 Datentyp: Unsigned32 Funktionsplan: - Werkseinstellung Beschreibung: Anzeige des Aufzeichnungspuffers für Trace 1 und Signal 3. Abhängigkeit: Siehe auch: r4760 SINAMICS DCP Listenhandbuch (LH21), 05/2016...
  • Seite 173 1111 1111 1111 1111 1111 1111 0000 bin 1111 1111 bin Beschreibung: Einstellung der physikalischen Adresse für das zweite aufzuzeichnende Signal. Der Datentyp wird über p4731 festgelegt. Index: [0] = Trace 0 [1] = Trace 1 SINAMICS DCP Listenhandbuch (LH21), 05/2016...
  • Seite 174 1111 1111 1111 1111 1111 1111 0000 bin 1111 1111 bin Beschreibung: Einstellung der physikalischen Adresse für das siebente aufzuzeichnende Signal. Der Datentyp wird über p4736 festgelegt. Index: [0] = Trace 0 [1] = Trace 1 SINAMICS DCP Listenhandbuch (LH21), 05/2016...
  • Seite 175 [0] = Trace 0 [1] = Trace 1 r4793[0...1] Trace Aufgezeichneter Datentyp 8 / Trace Aufgez Typ 8 CU_DCP Änderbar: - Zugriffsstufe: 3 Datentyp: Unsigned32 Funktionsplan: - Werkseinstellung Beschreibung: Anzeige des aufgezeichneten Datentyps 8 für Trace. SINAMICS DCP Listenhandbuch (LH21), 05/2016...

  • Seite 176: Trace Speicherbank Umschaltung / Trace Sp Umsch

    Zeitangabe aus der aktuellen UTC-Zeit (r3102 ) gespeist werden. Sonst basiert die Zeitangabe auf der Systemlaufzeit (r2114). r4799 Trace Speicherplatz frei / Trace Sp frei CU_DCP Änderbar: - Zugriffsstufe: 3 Datentyp: Unsigned32 Funktionsplan: - Werkseinstellung Beschreibung: Anzeige des freien Speicherplatzes für den Trace in Byte. SINAMICS DCP Listenhandbuch (LH21), 05/2016...

  • Seite 177: Funktionsgenerator Steuerung / Fg Steuerung

    Aufschaltung als Störmoment und r4818 Aufschaltung auf Drehzahlsollwert nach Filter und r4818 Aufschaltung auf Stromsollwert vor Filter und r4818 Aufschaltung auf Drehzahlsollwert vor Filter und r4818 Aufschaltung für freie Messfunktion r4818 und r4834 Aufschaltung auf physikalische Adresse und r4818 SINAMICS DCP Listenhandbuch (LH21), 05/2016...

  • Seite 178: Funktionsgenerator Ausgangssignal Ganzzahl Skalierung / Fg Ausg Ganzz Skal

    Änderbar: U, T Zugriffsstufe: 3 Datentyp: Unsigned32 / Binary Funktionsplan: - Werkseinstellung Beschreibung: Einstellung der Signalquelle zum Steuern des Funktionsgenerators. Bei laufendem Funktionsgenerator wird mit 0-Signal von BI: p4819 die Signalgenerierung gestoppt und p4800 = 0 gesetzt. SINAMICS DCP Listenhandbuch (LH21), 05/2016...
  • Seite 179 Einstellung der Amplitude für zu erzeugendes Signal für den Funktionsgenerator. Abhängigkeit: Einheit ist abhängig von p4810. Wenn p4810 = 1, 2, 4: Die Amplitude ist bezogen auf p2002 (Bezugsstrom). Wenn p4810 = 3, 5: Die Amplitude ist bezogen auf p2000 (Bezugsdrehzahl). SINAMICS DCP Listenhandbuch (LH21), 05/2016...

  • Seite 180: Funktionsgenerator Hochlaufzeit Auf Offset / Fg Hochlauf Offset

    Bei p4810 = 2 wirkt die Begrenzung nur auf den Stromsollwert, nicht jedoch auf den Drehzahlsollwert (Offset). p4830 Funktionsgenerator Zeitscheibentakt / FG Zeitscheibe CU_DCP Änderbar: U, T Zugriffsstufe: 3 Datentyp: FloatingPoint32 Funktionsplan: - Werkseinstellung 0.03125 [ms] 2.00000 [ms] 0.12500 [ms] Beschreibung: Einstellung des Zeitscheibentaktes in dem der Funktionsgenerator aufgerufen wird. SINAMICS DCP Listenhandbuch (LH21), 05/2016...

  • Seite 181: Funktionsgenerator Amplitude Skalierung / Fg Amplitude Skal

    200.00000 [%] 100.00000 [%] Beschreibung: Einstellung der Skalierung der Ausgangsignale für die freie Messfunktion. Index: [0] = Signal 1 [1] = Signal 2 [2] = Signal 3 [3] = Signal 4 [4] = Signal 5 SINAMICS DCP Listenhandbuch (LH21), 05/2016...

  • Seite 182: Mtrace Zyklus Anzahl Einstellung / Zyklus Anzahl

    Beschreibung: Anzeige der Gesamtlänge der Bezeichner der auf diesem Antriebsobjekt installierten OA-Applikationen. Abhängigkeit: Siehe auch: r4950, r4952, r4955, p4956, r4957, r4958, r4959, r4960 Hinweis: Der Bezeichner einer OA-Applikation besteht aus maximal 8 Zeichen plus Trennzeichen. SINAMICS DCP Listenhandbuch (LH21), 05/2016...

  • Seite 183: Oa Do-Spezifisch Guid Gesamtlänge / Oa Do Guid Länge

    Version von OA-Applikation 2, ... Abhängigkeit: Siehe auch: r4950, r4951, r4952, r4955, p4956, r4958, r4959, r4960 Achtung: Wenn keine OA-Applikation vorhanden ist, kann auf keinen Index zugegriffen werden. Hinweis: Beispiel: Der Wert 1010100 ist als V01.01.01.00 zu interpretieren. SINAMICS DCP Listenhandbuch (LH21), 05/2016...

  • Seite 184: Oa Do-Spezifisch Guid Antriebsobjekt / Oa Do Guid Do

    Wenn keine OA-Applikation vorhanden ist, kann auf keinen Index zugegriffen werden. p4961[0...n] OA DO-spezifisch Logbuch Modulwahl / OA DO Log Modul CU_DCP, TM150, Änderbar: T Zugriffsstufe: 4 TM15DI_DO, TM31 Datentyp: Unsigned32 Funktionsplan: - Werkseinstellung 0000 hex FFFF FFFF hex 0000 hex Beschreibung: Nur für Servicezwecke. SINAMICS DCP Listenhandbuch (LH21), 05/2016...
  • Seite 185 Version von OA-Applikation 2, ... Abhängigkeit: Siehe auch: r4985, r4986, r4987, r4988, r4990, r4991, r4992, r4993, r4994 Achtung: Wenn keine OA-Applikation vorhanden ist, kann auf keinen Index zugegriffen werden. Hinweis: Beispiel: Der Wert 1010100 ist als V01.01.01.00 zu interpretieren. SINAMICS DCP Listenhandbuch (LH21), 05/2016...

  • Seite 186: Oa Aktivierung Status / Oa Akt Stat

    Änderbar: - Zugriffsstufe: 4 Datentyp: Integer16 Funktionsplan: - Werkseinstellung Beschreibung: Anzeige des Status der Aktivierung aller auf Speicherkarte/Gerätespeicher installierten OA-Applikationen. r4993[0]: Aktivierung von OA-Applikation 1 r4993[1]: Aktivierung von OA-Applikation 2, ... Wert: OA-Applikation inaktiv OA-Applikation aktiv SINAMICS DCP Listenhandbuch (LH21), 05/2016...

  • Seite 187: Oa Eigenschaften / Oa Eigensch

    Siehe auch: r4985, r4986, r4987, r4988, r4989, r4990, r4991, r4992, r4993 Achtung: Wenn keine OA-Applikation vorhanden ist, kann auf keinen Index zugegriffen werden. Hinweis: Der Parameter dient für Siemens-interne Diagnose. r7760 Schreibschutz/Know-how-Schutz Status / Schr_sch/KHP Stat CU_DCP, TM150, Änderbar: -...
  • Seite 188 Bei dieser Aktion werden die Parameter in das NVRAM geladen. Zu Wert = 3: Bei dieser Aktion werden die Parameter p7771 ... p7774 auf Werkseinstellung gesetzt. Diese Aktion ist empfehlenswert, um den nachfolgenden Upload/Download nicht unnötig zu belasten. SINAMICS DCP Listenhandbuch (LH21), 05/2016...

  • Seite 189: Antriebsobjekt Betriebsfähig/Nicht Betriebsfähig / Do Betriebsfähig

    Zugriffsstufe: 4 Datentyp: Integer16 Funktionsplan: - Werkseinstellung -32786 32767 Beschreibung: Anzeige, ob bei einem aktivierten Antriebsobjekt alle aktivierten Topologiekomponenten vorhanden sind oder nicht bzw. ob sich diese ansprechen lassen. 0: Antriebsobjekt nicht betriebsfähig 1: Antriebsobjekt betriebsfähig SINAMICS DCP Listenhandbuch (LH21), 05/2016...
  • Seite 190 Antriebsobjekt Einheitenumschaltung. Bei Änderung von Bezugs- oder Umschaltparametern (z. B. p2000, p0304) wird der Wert in diesem Index inkrementiert. Zu Index 9: Antriebsobjekt Parameteranzahl. Bei Änderung der Parameteranzahl durch Laden von Drive Control Chart (DCC) wird der Wert in diesem Index inkrementiert. SINAMICS DCP Listenhandbuch (LH21), 05/2016...
  • Seite 191 Alle Objekte Änderbar: - Zugriffsstufe: 1 Datentyp: Unsigned32 Funktionsplan: - Werkseinstellung Beschreibung: Anzeige der im entsprechenden Verzeichnis auf Speicherkarte/Gerätespeicher abgelegten Makro-Files. Abhängigkeit: Siehe auch: p0015 Hinweis: Bei Wert = 9999999 gilt: Der Lesevorgang läuft noch. SINAMICS DCP Listenhandbuch (LH21), 05/2016...

  • Seite 192: Makro Ausführung Aktuell / Makro Ausgeführt

    Mit dem Zurücksetzen von p8805 = 0 wird in p8809 der Inhalt auf Werkseinstellung gestellt. Hinweis: Zu p8805 = 0: PROFINET I&M 4 (p8809) enthält die Informationen zur SI Änderungsverfolgung. Zu p8805 = 1: PROFINET I&M 4 (p8809) enthält die vom Anwender geschriebenen Werte. SINAMICS DCP Listenhandbuch (LH21), 05/2016...
  • Seite 193 Achtung: Es dürfen nur Zeichen des ASCII Standard-Zeichensatzes verwendet werden (32 dez bis 126 dez). Hinweis: Eine ASCII-Tabelle (auszugsweise) ist z. B. im Anhang des Listenhandbuchs zu finden. Zu p8808[0...53]: Beliebige Zusatzinformationen und Bemerkungen (ASCII). SINAMICS DCP Listenhandbuch (LH21), 05/2016...

  • Seite 194: Pzd Interface Hardware-Zuordnung / Pzd If Hw-Zuordn

    - Wenn ein CBE20 gesteckt ist, dann kommuniziert PROFINET CBE20 über IF1 und PROFIBUS/USS über IF2. Bei Wert ungleich 99 (Automatisch) gilt: - Es müssen beide Indizes auf ungleich 99 (Automatisch) gesetzt sein. Eine neue Einstellung wird erst nach POWER ON, Reset oder Download wirksam. SINAMICS DCP Listenhandbuch (LH21), 05/2016...

  • Seite 195: Comm Board Sende-Konfiguration Aktivieren / Cb S-Konfig Aktiv

    Anzeige des PROFIdrive PZD Zustands. Bitfeld: Signalname 1-Signal 0-Signal Sollwertausfall Nein Feldbus läuft Nein Abhängigkeit: Siehe auch: p2044 Hinweis: Mit Verwendung des Signals "Sollwertausfall" kann der Bus überwacht und auf Ausfall der Sollwerte applikationsspezifisch reagiert werden. SINAMICS DCP Listenhandbuch (LH21), 05/2016...

  • Seite 196: If2 Störverzögerung / If2 Störverz

    Auswahl der über Interface 2 zu sendenden PZD (Istwerte) mit Wort-Format. Index: [0] = PZD 1 [1] = PZD 2 [2] = PZD 3 [3] = PZD 4 [4] = PZD 5 [5] = PZD 6 [6] = PZD 7 SINAMICS DCP Listenhandbuch (LH21), 05/2016...
  • Seite 197 [57] = PZD 58 [58] = PZD 59 [59] = PZD 60 [60] = PZD 61 [61] = PZD 62 [62] = PZD 63 [63] = PZD 64 Abhängigkeit: Siehe auch: p8861 Hinweis: IF2: Interface 2 SINAMICS DCP Listenhandbuch (LH21), 05/2016...
  • Seite 198 [32] = PZD 33 [33] = PZD 34 [34] = PZD 35 [35] = PZD 36 [36] = PZD 37 [37] = PZD 38 [38] = PZD 39 [39] = PZD 40 [40] = PZD 41 SINAMICS DCP Listenhandbuch (LH21), 05/2016...
  • Seite 199 [0] = PZD 1 [1] = PZD 2 [2] = PZD 3 [3] = PZD 4 [4] = PZD 5 Bitfeld: Signalname 1-Signal 0-Signal Bit 0 Bit 1 Bit 2 Bit 3 Bit 4 Bit 5 Bit 6 SINAMICS DCP Listenhandbuch (LH21), 05/2016...
  • Seite 200 = x --> Zustand der zyklischen Kommunikation r8858[3] = y --> Zustand der IP Konfiguration r8858[4] = 1281 --> Device-ID 0501 hex = SINAMICS S120/S150 r8858[5 ... 39] --> Nur für Siemens-interne Diagnose. r8859[0...7] COMM BOARD Identifikationsdaten / CB Ident_daten CU_DCP (PROFINET Änderbar: -...

  • Seite 201: Co: If2 Pzd Empfangen Doppelwort / If2 Pzd Empf Dw Änderbar

    = 100 --> Version der Schnittstellenstruktur V1.00 r8859[1] = 111 --> Version des Schnittstellentreibers V1.11 r8859[2] = 42 --> SIEMENS r8859[3] = 0 --> CBE20 r8859[4] = 1200 --> Erster Teil Firmware-Version V12.00 (Zweiter Teil siehe bei Index 7) r8859[5] = 2010 -->...
  • Seite 202 [25] = PZD 26 + 27 [26] = PZD 27 + 28 [27] = PZD 28 + 29 [28] = PZD 29 + 30 [29] = PZD 30 + 31 [30] = PZD 31 + 32 SINAMICS DCP Listenhandbuch (LH21), 05/2016...
  • Seite 203 [15] = PZD 16 + 17 [16] = PZD 17 + 18 [17] = PZD 18 + 19 [18] = PZD 19 + 20 [19] = PZD 20 + 21 [20] = PZD 21 + 22 SINAMICS DCP Listenhandbuch (LH21), 05/2016...
  • Seite 204 Bit 4 Bit 5 Bit 6 Bit 7 Bit 8 Bit 9 Bit 10 Bit 11 Bit 12 Bit 13 Bit 14 Bit 15 Bit 16 Bit 17 Bit 18 Bit 19 Bit 20 Bit 21 SINAMICS DCP Listenhandbuch (LH21), 05/2016...

  • Seite 205: Sinamics Link Telegrammwort Pzd Empfangen / Link Wort Empf

    Hinweis: Wertebereich: 0: Nicht verwendet 1 ... 16: Telegrammwort Ein Wertepaar p8870[Index], p8872[Index] darf in einem Gerät nur einmal verwendet werden. Eine Änderung wird erst nach POWER ON, Reset, Projekt-Download oder p8842 = 1 wirksam. SINAMICS DCP Listenhandbuch (LH21), 05/2016...

  • Seite 206: Sinamics Link Adresse Pzd Empfangen / Link Adr Empf Änderbar: T

    [8] = PZD 9 [9] = PZD 10 [10] = PZD 11 [11] = PZD 12 [12] = PZD 13 [13] = PZD 14 [14] = PZD 15 [15] = PZD 16 Abhängigkeit: Siehe auch: p8870 SINAMICS DCP Listenhandbuch (LH21), 05/2016...

  • Seite 207: If2 Diagnose Busadresse Pzd Empfangen / If2 Diag Adr Empf Änderbar

    [43] = PZD 44 [44] = PZD 45 [45] = PZD 46 [46] = PZD 47 [47] = PZD 48 [48] = PZD 49 [49] = PZD 50 [50] = PZD 51 [51] = PZD 52 SINAMICS DCP Listenhandbuch (LH21), 05/2016...

  • Seite 208: If2 Diagnose Telegrammoffset Pzd Empfangen / If Diag Offs Empf Änderbar

    [17] = PZD 18 [18] = PZD 19 [19] = PZD 20 [20] = PZD 21 [21] = PZD 22 [22] = PZD 23 [23] = PZD 24 [24] = PZD 25 [25] = PZD 26 SINAMICS DCP Listenhandbuch (LH21), 05/2016...
  • Seite 209 [3] = PZD 4 [4] = PZD 5 r8876[0...63] IF2 Diagnose Telegrammoffset PZD senden / IF2 Diag Offs send DCP_CTRL Änderbar: - Zugriffsstufe: 3 Datentyp: Unsigned16 Funktionsplan: - Werkseinstellung Beschreibung: Anzeige des Byte-Offsets des PZD im Sendetelegramm. SINAMICS DCP Listenhandbuch (LH21), 05/2016...
  • Seite 210 [55] = PZD 56 [56] = PZD 57 [57] = PZD 58 [58] = PZD 59 [59] = PZD 60 [60] = PZD 61 [61] = PZD 62 [62] = PZD 63 [63] = PZD 64 SINAMICS DCP Listenhandbuch (LH21), 05/2016...

  • Seite 211: Bi: If2 Binektor-Konnektor-Wandler Zustandswort 1 / Bin/Kon Zsw1

    [1] = Bit 1 [2] = Bit 2 [3] = Bit 3 [4] = Bit 4 [5] = Bit 5 [6] = Bit 6 [7] = Bit 7 [8] = Bit 8 [9] = Bit 9 SINAMICS DCP Listenhandbuch (LH21), 05/2016...

  • Seite 212: Bi: If2 Binektor-Konnektor-Wandler Zustandswort 3 / Bin/Kon Zsw3

    [8] = Bit 8 [9] = Bit 9 [10] = Bit 10 [11] = Bit 11 [12] = Bit 12 [13] = Bit 13 [14] = Bit 14 [15] = Bit 15 Abhängigkeit: Siehe auch: p8888, r8889 SINAMICS DCP Listenhandbuch (LH21), 05/2016...

  • Seite 213: Bi: If2 Binektor-Konnektor-Wandler Zustandswort 5 / Bin/Kon Zsw5

    Nicht invertiert Bit 11 Invertiert Nicht invertiert Bit 12 Invertiert Nicht invertiert Bit 13 Invertiert Nicht invertiert Bit 14 Invertiert Nicht invertiert Bit 15 Invertiert Nicht invertiert Abhängigkeit: Siehe auch: p8880, p8881, p8882, p8883, p8884, r8889 SINAMICS DCP Listenhandbuch (LH21), 05/2016...

  • Seite 214: Co: If2 Binektor-Konnektor-Wandler Zustandswort Senden / Bin/Kon Zsw Senden

    Bit 2 Bit 3 Bit 4 Bit 5 Bit 6 Bit 7 Bit 8 Bit 9 Bit 10 Bit 11 Bit 12 Bit 13 Bit 14 Bit 15 Abhängigkeit: Siehe auch: r8850 Hinweis: IF2: Interface 2 SINAMICS DCP Listenhandbuch (LH21), 05/2016...

  • Seite 215: Bo: If2 Pzd2 Empfangen Bitweise / If2 Pzd2 Empf Bitw

    Bit 2 Bit 3 Bit 4 Bit 5 Bit 6 Bit 7 Bit 8 Bit 9 Bit 10 Bit 11 Bit 12 Bit 13 Bit 14 Bit 15 Abhängigkeit: Siehe auch: r8850 Hinweis: IF2: Interface 2 SINAMICS DCP Listenhandbuch (LH21), 05/2016...

  • Seite 216: Bo: If2 Pzd4 Empfangen Bitweise / If2 Pzd4 Empf Bitw

    Bit 0 Bit 1 Bit 2 Bit 3 Bit 4 Bit 5 Bit 6 Bit 7 Bit 8 Bit 9 Bit 10 Bit 11 Bit 12 Bit 13 Bit 14 Bit 15 Abhängigkeit: Siehe auch: p8899 SINAMICS DCP Listenhandbuch (LH21), 05/2016...

  • Seite 217: If2 Konnektor-Binektor-Wandler Binektorausgang Invertieren / Kon/Bin Ausg Inv

    Bit 10 Invertiert Nicht invertiert Bit 11 Invertiert Nicht invertiert Bit 12 Invertiert Nicht invertiert Bit 13 Invertiert Nicht invertiert Bit 14 Invertiert Nicht invertiert Bit 15 Invertiert Nicht invertiert Abhängigkeit: Siehe auch: r8894, r8895, p8899 SINAMICS DCP Listenhandbuch (LH21), 05/2016...
  • Seite 218 CBE2x IP Address of Station / CBE2x IP of Stat CU_DCP (PROFINET Änderbar: U, T Zugriffsstufe: 3 CBE20) Datentyp: Unsigned8 Funktionsplan: - Werkseinstellung Beschreibung: Einstellung der IP-Adresse für das Communication Board Ethernet 20/25 (CBE20/CBE25). Abhängigkeit: Siehe auch: p8940, p8942, p8943, p8944, p8945 SINAMICS DCP Listenhandbuch (LH21), 05/2016...
  • Seite 219 CU_DCP (PROFINET Änderbar: U, T Zugriffsstufe: 3 CBE20) Datentyp: Integer16 Funktionsplan: - Werkseinstellung Beschreibung: Einstellung zur Aktivierung der Schnittstellen-Konfiguration für das Communication Board Ethernet 20/25 (CBE20/CBE25). Nach Ausführung eines Vorgangs wird automatisch p8945 = 0 gesetzt. SINAMICS DCP Listenhandbuch (LH21), 05/2016...
  • Seite 220 Anzeige des aktiven DHCP Mode für das Communication Board Ethernet 20/25 (CBE20/CBE25). Achtung: Bei aktiviertem DHCP Mode (Parameterwert größer 0) ist die PROFINET Kommunikation über diese Schnittstelle nicht mehr möglich! Die Schnittstelle kann aber vom Inbetriebnahme-Tool STARTER/SCOUT verwendet werden. SINAMICS DCP Listenhandbuch (LH21), 05/2016...

  • Seite 221: Pn Subslot Controller-Zuordnung / Pn Subslot-Zuord

    [1] = Subslot 3 PZD Telegramm [2] = Subslot 4 PZD Zusatzdaten Abhängigkeit: Siehe auch: r8971, r8972 Hinweis: Beispiel: Enthält der Parameter im Index [1] den Wert 2, so bedeutet dies, dass der Subslot 3 dem Controller 2 zugeordnet ist. SINAMICS DCP Listenhandbuch (LH21), 05/2016...

  • Seite 222: Topologie Direktzugriff / Topo Zugr

    30: Hardware-Version (r9207) 1000: Name von DRIVE-CLiQ-Anschluss 0 (r9208) 1001: Name von DRIVE-CLiQ-Anschluss 1 (r9208) 1015: Name von DRIVE-CLiQ-Anschluss 15 (r9208) Index: [0] = Isttopologie/Solltopologie [1] = Komponentennummer [2] = Kennung/Eigenschaft Abhängigkeit: Siehe auch: r9207, r9208 SINAMICS DCP Listenhandbuch (LH21), 05/2016...

  • Seite 223: Topologie Direktzugriff Integerwert / Topo Zugr Int

    Statistik Anzahl der Einträge / Statistik Größe CU_DCP Änderbar: - Zugriffsstufe: 4 Datentyp: Unsigned16 Funktionsplan: - Werkseinstellung Beschreibung: Liefert die Anzahl der Einträge in p9222. Abhängigkeit: In p9221 wird die Komponenten Id eingstellt, deren Statistik-Einträge angezeigt werden sollen. Siehe auch: p9221 SINAMICS DCP Listenhandbuch (LH21), 05/2016...
  • Seite 224 --> Ein sicheres Entfernen der Speicherkarte ist nicht möglich. Das Entfernen kann zur Zerstörung des Dateisystems auf der Speicherkarte führen. Gegebenenfalls ist p9400 = 2 wiederholt zu setzen. Wert: Keine Speicherkarte gesteckt Speicherkarte ist gesteckt "Sicheres Entfernen" der Speicherkarte anfordern "Sicheres Entfernen" möglich 100: "Sicheres Entfernen" nicht möglich weil Zugriff SINAMICS DCP Listenhandbuch (LH21), 05/2016...
  • Seite 225 Bit 1/0 = 1/1: Speicherkarte ist gesteckt (entspricht p9400 = 1, 2, 100). Zu Bit 02, 00: Bit 2/0 = 0/0: Keine Speicherkarte gesteckt. Bit 2/0 = 0/1: Speicherkarte gesteckt, aber keine SIEMENS Speicherkarte. Bit 2/0 = 1/0: Zustand nicht möglich. Bit 2/0 = 1/1: SIEMENS Speicherkarte gesteckt.

  • Seite 226: Ps-Datei Parameterindex Parameter Nicht Übernommen / Ps Parameterindex

    Alle Objekte Änderbar: - Zugriffsstufe: 1 Datentyp: Unsigned16 Funktionsplan: - Werkseinstellung Beschreibung: Nur für Siemens-interne Servicezwecke. Abhängigkeit: Siehe auch: r9406, r9407 Hinweis: Alle Indizes von r9406 bis r9408 bezeichnen denselben Parameter. r9406[x] Parameternummer Parameter nicht übernommen r9407[x] Parameterindex Parameter nicht übernommen r9408[x] Fehlercode Parameter nicht übernommen...
  • Seite 227 Siehe auch: r9481, r9482, r9483, p9484, r9486 Hinweis: Die zu suchende Signalquelle wird in p9484 eingestellt (BICO-codiert). Das Suchergebnis ist in r9482 und r9483 enthalten und wird durch die Anzahl (r9485) und den ersten Index (r9486) angegeben. SINAMICS DCP Listenhandbuch (LH21), 05/2016...

  • Seite 228: Bi/Ci Der Bico-Verschaltungen Zu Anderen Antrieben / Bi/Ci Zu Antriebe

    Denn sonst würde ja ein anderer Antrieb versuchen, von einem nicht mehr vorhandenen Antrieb ein Signal zu lesen. Hinweis: Alle Indizes von r9491 bis p9493 bezeichnen dieselbe Verschaltung. In r9491[x] steht die Signalsenke, in r9492[x] steht die Signalquelle dazu und durch Setzen von p9493[x] ist diese Verschaltung änderbar. SINAMICS DCP Listenhandbuch (LH21), 05/2016...

  • Seite 229: Zurücksetzen Bico-Verschaltungen Zu Anderen Antrieben / Reset Bico Zu Antr

    Siehe auch: p9495, p9497, p9498, p9499 Hinweis: Die betroffenen BI/CI-Parameter werden in p9498[0...29] aufgelistet (Signalsenke). Die zugehörigen BO/CO-Parameter werden in p9499[0...29] aufgelistet (Signalquelle). Nach p9496 = 1, 2 gilt: - p9497 = 0 - p9496 = 0 SINAMICS DCP Listenhandbuch (LH21), 05/2016...

  • Seite 230: Firmware-Prüfung Status / Fw-Prüfung Status

    Datentyp: Unsigned8 Funktionsplan: - Werkseinstellung Beschreibung: Anzeige des Status bei der Prüfung der Firmware nach dem Einschalten. 0: Firmware noch nicht geprüft. 1: Prüfung läuft. 2: Prüfung erfolgreich abgeschlossen. 3: Prüfung fehlerhaft. Abhängigkeit: Siehe auch: r9925 SINAMICS DCP Listenhandbuch (LH21), 05/2016...

  • Seite 231: Auslastung System Gemessen / Ausl Sys Gem

    - [µs] - [µs] Beschreibung: Anzeige der Abtastzeit mit der größten Bruttoauslastung. Abhängigkeit: Siehe auch: r9976 Hinweis: Die größte Bruttoauslastung wird in r9976[5] angezeigt. Bruttoauslastung: Rechenzeitbelastung der betrachteten Abtastzeit inklusive der durch höherpriore Abtastzeiten (Unterbrechungen). SINAMICS DCP Listenhandbuch (LH21), 05/2016...
  • Seite 232 [48] = Nettoauslastung 24 [49] = Bruttoauslastung 24 [50] = Nettoauslastung 25 [51] = Bruttoauslastung 25 [52] = Nettoauslastung 26 [53] = Bruttoauslastung 26 [54] = Nettoauslastung 27 [55] = Bruttoauslastung 27 [56] = Nettoauslastung 28 SINAMICS DCP Listenhandbuch (LH21), 05/2016...
  • Seite 233 [114] = Nettoauslastung 57 [115] = Bruttoauslastung 57 [116] = Nettoauslastung 58 [117] = Bruttoauslastung 58 [118] = Nettoauslastung 59 [119] = Bruttoauslastung 59 [120] = Nettoauslastung 60 [121] = Bruttoauslastung 60 [122] = Nettoauslastung 61 SINAMICS DCP Listenhandbuch (LH21), 05/2016...
  • Seite 234 Anzeige der gemessenen Auslastungen der aktiven Abtastzeiten. Index: [0] = Nettoauslastung 0 [1] = Bruttoauslastung 0 [2] = Nettoauslastung 1 [3] = Bruttoauslastung 1 [4] = Nettoauslastung 2 [5] = Bruttoauslastung 2 [6] = Nettoauslastung 3 SINAMICS DCP Listenhandbuch (LH21), 05/2016...
  • Seite 235 [64] = Nettoauslastung 32 [65] = Bruttoauslastung 32 [66] = Nettoauslastung 33 [67] = Bruttoauslastung 33 [68] = Nettoauslastung 34 [69] = Bruttoauslastung 34 [70] = Nettoauslastung 35 [71] = Bruttoauslastung 35 [72] = Nettoauslastung 36 SINAMICS DCP Listenhandbuch (LH21), 05/2016...
  • Seite 236 [130] = Nettoauslastung 65 [131] = Bruttoauslastung 65 [132] = Nettoauslastung 66 [133] = Bruttoauslastung 66 [134] = Nettoauslastung 67 [135] = Bruttoauslastung 67 [136] = Nettoauslastung 68 [137] = Bruttoauslastung 68 [138] = Nettoauslastung 69 SINAMICS DCP Listenhandbuch (LH21), 05/2016...
  • Seite 237 Anzeige der gemessenen Auslastung des Datenspeichers auf Basis der vorliegenden Solltopologie. Index: [0] = Fast Memory 1 [1] = Fast Memory 2 [2] = Fast Memory 3 [3] = Fast Memory 4 [4] = Heap SINAMICS DCP Listenhandbuch (LH21), 05/2016...

  • Seite 238: Drive-Cliq Systemauslastung / Dq Systemausl

    Werkseinstellung 65535 Beschreibung: Der Parameter hat unterschiedliche Bedeutungen beim Lesen bzw. Schreiben. Lesen: - Gibt die Anzahl der überwachten Speicherbereiche zurück. Schreiben: - Speicherverbrauch eines Antriebsobjektes: Antriebsobjektnummer eingeben - Speicherverbrauch des Gesamtsystems: Wert 65535 eingeben SINAMICS DCP Listenhandbuch (LH21), 05/2016...
  • Seite 239 [4] = Heap r9999[0...99] Softwarefehler intern Zusatzdiagnose / SW_fehler int Diag CU_DCP Änderbar: - Zugriffsstufe: 3 Datentyp: Unsigned32 Funktionsplan: - Werkseinstellung Beschreibung: Diagnoseparameter zur Anzeige zusätzlicher Informationen bei internem Softwarefehler. Hinweis: Nur für Siemens-interne Fehlerdiagnose. SINAMICS DCP Listenhandbuch (LH21), 05/2016...

  • Seite 240: Störungen Zusatzinformation / Stör Zusatzinfo

    Zugriffsstufe: 2 Datentyp: Integer32 Funktionsplan: 2650, 6830 Werkseinstellung Beschreibung: Anzeige und Konnektorausgang für den Betriebszustand der Ablaufsteuerung. In diesem Quadranten wird SINAMICS DCP gerade betrieben. Hinweis: Wert: Bedeutung (Quadrant) 0: Impulssperre 1: Tiefsetzen, positiver Strom 2: Hochsetzen, positiver Strom -1: Tiefsetzen, negativer Strom -2: Hochsetzen, negativer Strom r50047[0...31]...
  • Seite 241 Änderbar: - Zugriffsstufe: 1 Datentyp: Unsigned8 Funktionsplan: 6860 Werkseinstellung Beschreibung: Anzeige der Fabriknummer. Index 0: Fabriknummer Zeichen 1 Index 31: Fabriknummer Zeichen 32 Hinweis: Eine ASCII-Tabelle (auszugsweise) ist z. B. im Anhang des Listenhandbuchs zu finden. SINAMICS DCP Listenhandbuch (LH21), 05/2016...
  • Seite 242 Festwert 2 / Festw 2 DCP_CTRL Änderbar: U, T Zugriffsstufe: 3 Datentyp: FloatingPoint32 Funktionsplan: 3100 Werkseinstellung -200.00 [%] 200.00 [%] 0.00 [%] Beschreibung: Einstellung des Wertes für Festwert 2. Dieser Wert steht in Konnektorausgang r52402 zur weiteren Verschaltung bereit. SINAMICS DCP Listenhandbuch (LH21), 05/2016...
  • Seite 243 DCP_CTRL Änderbar: U, T Zugriffsstufe: 3 Datentyp: Integer16 Funktionsplan: 3100 Werkseinstellung Beschreibung: Einstellung des Signalpegels für Festes Bit 3. Dieser Wert steht in Binektorausgang r53230.3 zur weiteren Verschaltung bereit. Wert: High Abhängigkeit: Siehe auch: r53230 SINAMICS DCP Listenhandbuch (LH21), 05/2016...
  • Seite 244 Dieser Wert steht in Binektorausgang r53230.7 zur weiteren Verschaltung bereit. Wert: High Abhängigkeit: Siehe auch: r53230 p50490 Temperaturfühler extern Typ / Temp_fühl ext Typ DCP_CTRL Änderbar: T Zugriffsstufe: 2 Datentyp: Integer16 Funktionsplan: 8030 Werkseinstellung Beschreibung: Einstellung des Typs des externen Temperaturfühlers (Klemme X177.53-55). SINAMICS DCP Listenhandbuch (LH21), 05/2016...

  • Seite 245: Temperaturüberwachung Extern Warnschwelle / Temp Ext Warnschw

    Einstellung des Typs für den Analogeingang 0 (AI 0, X177.25/26) auf der CUD. Wert: Spannungseingang bipolar (-10 V ... +10 V) Stromeingang bipolar (-20 mA ... +20 mA) Stromeingang unipolar überwacht (+4 mA ... +20 mA) Hinweis: AI: Analog Input (Analogeingang) SINAMICS DCP Listenhandbuch (LH21), 05/2016...

  • Seite 246: Cud Analogeingang 0 Normierung / Cud Ai 0 Norm

    Zugriffsstufe: 3 Datentyp: FloatingPoint32 Funktionsplan: 2075 Werkseinstellung 0 [ms] 10000 [ms] 0 [ms] Beschreibung: Einstellung der Zeitkonstante zur Glättung des Signals von Analogeingang 0 (AI 0, X177.25/26) auf der CUD. Hinweis: AI: Analog Input (Analogeingang) SINAMICS DCP Listenhandbuch (LH21), 05/2016...

  • Seite 247: Cud Analogeingang 1 Normierung / Cud Ai 1 Norm

    Datentyp: Integer16 Funktionsplan: 2080 Werkseinstellung Beschreibung: Einstellung des Modus für die Signalaufbereitung beim Analogeingang 1 (AI 1, X177.27/28) auf der CUD. Wert: Signal unbeeinflusst Signal Betragsbildung Signal invertiert Signal Betragsbildung invertiert Hinweis: AI: Analog Input (Analogeingang) SINAMICS DCP Listenhandbuch (LH21), 05/2016...

  • Seite 248: Bi: Cud Analogeingang 1 Invertierung / Cud Ai 1 Inv

    Änderbar: U, T Zugriffsstufe: 3 Datentyp: FloatingPoint32 Funktionsplan: 2080 Werkseinstellung -200.00 [%] 200.00 [%] 0.00 [%] Beschreibung: Einstellung des Offsets für den Analogeingang 2 (AI 2, X177.29/30) auf der CUD. Hinweis: AI: Analog Input (Analogeingang) SINAMICS DCP Listenhandbuch (LH21), 05/2016...

  • Seite 249: Bi: Cud Analogeingang 2 Invertierung / Cud Ai 2 Inv

    --> 10 V werden auf 90 % beim Wahleingang 5 normiert --> 5 V entsprechen 45 % beim Wahleingang 5 Index: [0] = Wahleingang 3 (X177.1/2) [1] = Wahleingang 4 (X177.3/4) [2] = Wahleingang 5 (X177.5/6) [3] = Wahleingang 6 (X177.7/8) SINAMICS DCP Listenhandbuch (LH21), 05/2016...

  • Seite 250: Schnelle Analogeingänge Offset / Schn Ai Offs

    Einstellung der Zeitkonstante zur Glättung der Signale für die schnellen Analogeingänge "Wahleingang 3 ... 6". Index: [0] = Wahleingang 3 (X177.1/2) [1] = Wahleingang 4 (X177.3/4) [2] = Wahleingang 5 (X177.5/6) [3] = Wahleingang 6 (X177.7/8) Hinweis: AI: Analog Input (Analogeingang) SINAMICS DCP Listenhandbuch (LH21), 05/2016...

  • Seite 251: Bi: Schnelle Analogeingänge Freigabe Signalquelle / Schn Ai Freig S_Q

    Einstellung der Signalquelle zur Invertierung des Signals von Analogeingang "Hauptistwert" (XT1.103/104). 0-Signal: Keine Invertierung 1-Signal: Invertierung Achtung: Dieser Analogeingang ist von außen nicht zugänglich. Er ist für spätere Verwendung reserviert. Hinweis: AI: Analog Input (Analogeingang) SINAMICS DCP Listenhandbuch (LH21), 05/2016...

  • Seite 252: Cud Analogausgang 0 Glättungszeitkonstante / Cud Ao 0 T

    Änderbar: U, T Zugriffsstufe: 3 Datentyp: FloatingPoint32 Funktionsplan: 2095 Werkseinstellung 0 [ms] 10000 [ms] 0 [ms] Beschreibung: Einstellung der Zeitkonstante zur Glättung des Signals von Analogausgang 0 (AO 0, X177.49/50). Hinweis: AO: Analog Output (Analogausgang) SINAMICS DCP Listenhandbuch (LH21), 05/2016...

  • Seite 253: Cud Analogausgang 0 Normierung / Cud Ao 0 Norm

    Funktionsplan: 2095 Werkseinstellung -200.00 [V] 200.00 [V] 10.00 [V] Beschreibung: Einstellung der Normierung für den Analogausgang 1 (AO 1, X177.51/52). Der Wert gibt an, auf welchen Ausgangswert ein Eingangswert von 100 % am Analogausgang abgebildet wird. SINAMICS DCP Listenhandbuch (LH21), 05/2016...
  • Seite 254 CUD Digitalausgänge Invertierung / CUD DO Inv DCP_CTRL Änderbar: U, T Zugriffsstufe: 3 Datentyp: Integer16 Funktionsplan: 2055 Werkseinstellung Beschreibung: Einstellung zur Invertierung des Signals von Digitalausgang 0 ... 3 (DO 0 ... DO 3) der CUD. SINAMICS DCP Listenhandbuch (LH21), 05/2016...
  • Seite 255 CUD Digitalausgang 1 Verzögerungszeit / CUD DO 1 t_Ver DCP_CTRL Änderbar: U, T Zugriffsstufe: 3 Datentyp: FloatingPoint32 Funktionsplan: 2055 Werkseinstellung 0 [ms] 10000 [ms] 0 [ms] Beschreibung: Einstellung der Verzögerungszeit für Digitalausgang 1 (DO 1, X177.20) der CUD. SINAMICS DCP Listenhandbuch (LH21), 05/2016...

  • Seite 256: Cud Digitaleingang/-Ausgang 4 ... 7 Invertierung / Cud Di/Do Inv

    Funktionsplan: 2060 Werkseinstellung Beschreibung: Einstellung der Signalquelle für Digitaleingang/-ausgang 5 (DI/DO 5, X177.16) der CUD. Abhängigkeit: Die Klemme muss als Ausgang eingestellt sein (p50789[1] = 1). Siehe auch: p50789 Hinweis: DI/DO: Bidirectional Digital Input/Output (Digitaleingang/-ausgang bidirektional) SINAMICS DCP Listenhandbuch (LH21), 05/2016...

  • Seite 257: Bi: Cud Digitaleingang/-Ausgang 6 Signalquelle / Cud Di/Do 6 S_Q

    0 [ms] Beschreibung: Einstellung der Verzögerungszeit für Digitaleingang/-ausgang 6 (DI/DO 6, X177.17) der CUD. Abhängigkeit: Die Klemme muss als Ausgang eingestellt sein (p50789[2] = 1). Siehe auch: p50789 Hinweis: DI/DO: Bidirectional Digital Input/Output (Digitaleingang/-ausgang bidirektional) SINAMICS DCP Listenhandbuch (LH21), 05/2016...

  • Seite 258: Cud Digitaleingang/-Ausgang 4 ... 7 Typ / Cud Di/Do Typ

    Zugriffsstufe: 3 Datentyp: FloatingPoint32 Funktionsplan: 2065 Werkseinstellung 0 [ms] 10000 [ms] 0 [ms] Beschreibung: Einstellung der Eingangsverzögerungszeit für Digitaleingang/-ausgang 6 (DI/DO 6, X177.17) der CUD. Abhängigkeit: Siehe auch: r53010 Hinweis: DI/DO: Bidirectional Digital Input/Output (Digitaleingang/-ausgang bidirektional) SINAMICS DCP Listenhandbuch (LH21), 05/2016...
  • Seite 259 Index 8: Strom Leistungsteil 1 - Sollstrom 1 [0.01 A] Index 9: Strom Leistungsteil 1 - Iststrom 1 [0.01 A] Index 10: Strom Leistungsteil 1 - Sollstrom 2 [0.01 A] Index 11: Strom Leistungsteil 1 - Iststrom 2 [0.01 A] SINAMICS DCP Listenhandbuch (LH21), 05/2016...
  • Seite 260 [1] = N10 (-10 V) Abhängigkeit: Siehe auch: F60091, F60092 Hinweis: Zu Index 0: Bei einem Spannungswert außerhalb der zulässigen Abweichung wird Störung F60091 ausgegeben. Zu Index 1: Bei einem Spannungswert außerhalb der zulässigen Abweichung wird Störung F60092 ausgegeben. SINAMICS DCP Listenhandbuch (LH21), 05/2016...
  • Seite 261 Diagnose intern / Diag int DCP_CTRL Änderbar: - Zugriffsstufe: 4 Datentyp: Unsigned16 Funktionsplan: 8054 Werkseinstellung Beschreibung: Dieser Parameter dient nur für Siemens-interne Fehlerdiagnose. r50829[0...55] CUD Abgleichwerte / CUD Abgl_werte DCP_CTRL Änderbar: - Zugriffsstufe: 4 Datentyp: Unsigned16 Funktionsplan: 8054 Werkseinstellung Beschreibung: Anzeige der Abgleichwerte für die Analogeingänge/-ausgänge auf der Control Unit (CUD).
  • Seite 262 Parallelschaltschnittstelle Busabschluss / Par_SS Busabschl DCP_CTRL Änderbar: U, T Zugriffsstufe: 2 Datentyp: Integer16 Funktionsplan: 9350 Werkseinstellung Beschreibung: Einstellung zum Ein-/Ausschalten des Busabschlusses bei der Parallelschaltschnittstelle. Wert: Busabschluss aus Busabschluss ein SINAMICS DCP Listenhandbuch (LH21), 05/2016...
  • Seite 263 [1] = Telegramme fehlerfrei empfangen [2] = Übertragungsfehler [3] = Empfangsfehler [4] = Timeouts Hinweis: Die Zähler werden bei POWER ON auf 0 zurückgesetzt. Die Zähler laufen bei einem Wert von 65535 über und beginnen dann wieder bei 0. SINAMICS DCP Listenhandbuch (LH21), 05/2016...
  • Seite 264 Die Zähler laufen bei einem Wert von 65535 über und beginnen dann wieder bei 0. r52000 CO: Festwert 0 % / Festw 0% DCP_CTRL Änderbar: - Zugriffsstufe: 3 Datentyp: FloatingPoint32 Funktionsplan: 3100 Werkseinstellung - [%] - [%] - [%] Beschreibung: Konnektorausgang mit dem konstanten Festwert 0 %. SINAMICS DCP Listenhandbuch (LH21), 05/2016...
  • Seite 265 Konnektorausgang mit dem konstanten Festwert 150 %. r52007 CO: Festwert -50 % / Festw -50% DCP_CTRL Änderbar: - Zugriffsstufe: 3 Datentyp: FloatingPoint32 Funktionsplan: 3100 Werkseinstellung - [%] - [%] - [%] Beschreibung: Konnektorausgang mit dem konstanten Festwert -50 %. SINAMICS DCP Listenhandbuch (LH21), 05/2016...
  • Seite 266 CO: CUD Analogeingang Wahleingang 1 Rohwert / CUD AI Wahl 1 Roh DCP_CTRL Änderbar: - Zugriffsstufe: 3 Datentyp: FloatingPoint32 Funktionsplan: 2080 Werkseinstellung - [%] - [%] - [%] Beschreibung: Anzeige und Konnektorausgang für den Rohwert am analogen "Wahleingang 1" (X177.27/28). Hinweis: AI: Analog Input (Analogeingang) SINAMICS DCP Listenhandbuch (LH21), 05/2016...
  • Seite 267 Zugriffsstufe: 3 Datentyp: FloatingPoint32 Funktionsplan: 2085 Werkseinstellung - [%] - [%] - [%] Beschreibung: Anzeige und Konnektorausgang für den Rohwert am Analogeingang 4 (X177.3/4) der CUD. Abhängigkeit: Siehe auch: r52021 Hinweis: AI: Analog Input (Analogeingang) SINAMICS DCP Listenhandbuch (LH21), 05/2016...
  • Seite 268 DCP_CTRL Änderbar: - Zugriffsstufe: 3 Datentyp: FloatingPoint32 Funktionsplan: 2095 Werkseinstellung - [%] - [%] - [%] Beschreibung: Anzeige und Konnektorausgang für Analogausgang 0 (X177.49/50) der CUD. Abhängigkeit: Siehe auch: p50750 Hinweis: AO: Analog Output (Analogausgang) SINAMICS DCP Listenhandbuch (LH21), 05/2016...
  • Seite 269 CO: Festwert 2 Anzeige / Festw 2 Anz DCP_CTRL Änderbar: - Zugriffsstufe: 3 Datentyp: FloatingPoint32 Funktionsplan: 3100 Werkseinstellung - [%] - [%] - [%] Beschreibung: Anzeige und Konnektorausgang für den in p50402 eingestellten Festwert 2. SINAMICS DCP Listenhandbuch (LH21), 05/2016...

  • Seite 270: Co/Bo: Cud Digitalausgänge Status / Cud Do Status

    DI/DO: Bidirectional Digital Input/Output (Digitaleingang/-ausgang bidirektional) r53020.0...7 CO/BO: CUD Digitalausgänge Status / CUD DO Status DCP_CTRL Änderbar: - Zugriffsstufe: 3 Datentyp: Unsigned16 Funktionsplan: 2055, 2060, 2065 Werkseinstellung Beschreibung: Anzeige und Konnektorausgang für die Digitalausgänge der CUD. SINAMICS DCP Listenhandbuch (LH21), 05/2016...

  • Seite 271: Co/Bo: Cud Analogeingänge Meldung Drahtbruch / Cud Ai Drahtbruch

    AI: Analog Input (Analogeingang) r53130.0...1 CO/BO: Temperaturüberwachung extern Zustand / Temp_überw Zust DCP_CTRL Änderbar: - Zugriffsstufe: 2 Datentyp: Unsigned16 Funktionsplan: 8030 Werkseinstellung Beschreibung: Anzeige und BICO-Ausgang für den Zustand der Überwachung des externen Temperaturfühlers (Klemme X177.53- 55). SINAMICS DCP Listenhandbuch (LH21), 05/2016...

  • Seite 272: Co/Bo: Parallelschaltschnittstelle Telegrammüberwachung Zustand / Par_Ss Überw Zust

    Änderbar: T Zugriffsstufe: 2 Datentyp: Unsigned32 / Binary Funktionsplan: 6700 Werkseinstellung Beschreibung: Einstellung der Signalquelle für die Umschaltung zwischen Hand- und Automatikbetrieb. BI: p54001 = 1-Signal: Automatikbetrieb ist angewählt. BI: p54001 = 0-Signal: Handbetrieb ist angewählt. SINAMICS DCP Listenhandbuch (LH21), 05/2016...
  • Seite 273 Funktionsplan: 6700 Werkseinstellung 0.10 [%] 100.00 [%] 90.00 [%] Beschreibung: Einstellung des Stromabminderungsfaktors des MPP-Trackers. Faktor, mit dem der MPP-Tracker bei Erreichen der Spannungsuntergrenze den Stromsollwert reduziert. Hinweis: MPP: Maximum Power Point (Kennlinienpunkt mit maximaler Leistung) SINAMICS DCP Listenhandbuch (LH21), 05/2016...

  • Seite 274: Mpp-Tracker Energieflussrichtung / Mppt Energiericht

    BI: MPP-Tracker Freigabe Signalquelle / MPPT Freig S_q DCP_CTRL Änderbar: T Zugriffsstufe: 2 Datentyp: Unsigned32 / Binary Funktionsplan: 6700 Werkseinstellung [0] 899.11 [1] 1 [2] 55125.7 [3] 0 Beschreibung: Einstellung der Signalquelle für das Signal "Freigabe" des MPP-Trackers. SINAMICS DCP Listenhandbuch (LH21), 05/2016...

  • Seite 275: Co: Mpp-Tracker Istwert Leistung Geglättet / Mppt Istw P Glatt

    0001 bin Beschreibung: Einstellung der Betriebsart des MPP-Trackers. Bitfeld: Signalname 1-Signal 0-Signal PV-Feld Kennlinienaufnahme zeitgesteuert Nein 6700 PV-Feld Kennlinienaufnahme an Nein 6700 Suchbereichsgrenzen Reserviert Nein Reserviert Nein Hinweis: MPP: Maximum Power Point (Kennlinienpunkt mit maximaler Leistung) SINAMICS DCP Listenhandbuch (LH21), 05/2016...

  • Seite 276: Mpp-Tracker Kennlinienaufnahme Intervall / Mppt Kennl Interv

    Stromwert Kennlinienpunkt 0 r54041[0]: Leistungswert Kennlinienpunkt 0 r54040[1]: Stromwert Kennlinienpunkt 1 r54041[1]: Leistungswert Kennlinienpunkt 1 r54040[31]: Stromwert Kennlinienpunkt 31 r54041[31]: Leistungswert Kennlinienpunkt 31 Abhängigkeit: Siehe auch: r54041 Hinweis: MPP: Maximum Power Point (Kennlinienpunkt mit maximaler Leistung) SINAMICS DCP Listenhandbuch (LH21), 05/2016...

  • Seite 277: Mpp-Tracker Kennlinie Leistung / Mppt Kennl P

    CO: Spannungsregler Sollwert nach Hochlaufgeber / U_reg U_soll n HLG DCP_CTRL Änderbar: - Zugriffsstufe: 2 Datentyp: FloatingPoint32 Funktionsplan: 6818 Werkseinstellung - [%] - [%] - [%] Beschreibung: Anzeige und Konnektorausgang für den Spannungssollwert nach dem Hochlaufgeber. SINAMICS DCP Listenhandbuch (LH21), 05/2016...

  • Seite 278: Bi: Spannungsregler Aktivierung Signalquelle / U_Reg Akt S_Q

    Beschreibung: Einstellung der Breite des Totbereiches im Soll-Ist-Differenzkanal bei der Funktion "Zwischenkreispuffern". Abhängigkeit: Siehe auch: p54146 Hinweis: Der eingestellte Wert bezieht sich auf die Nennspannung des SINAMICS DCP. p54125 Spannungsregler Proportionalverstärkung / U_reg Kp DCP_CTRL Änderbar: U, T Zugriffsstufe: 2...
  • Seite 279 Einstellung der Signalquelle für die positive Stromgrenze des Spannungsreglers. p54142 CI: Spannungsregler Stromgrenze negativ Signalquelle / U_reg I_gr neg S_q DCP_CTRL Änderbar: T Zugriffsstufe: 2 Datentyp: Unsigned32 / FloatingPoint32 Funktionsplan: 6818 Werkseinstellung 52004[0] Beschreibung: Einstellung der Signalquelle für die negative Stromgrenze des Spannungsreglers. SINAMICS DCP Listenhandbuch (LH21), 05/2016...
  • Seite 280 Einstellung der Signalquelle für den Spannungsistwert der Batterieladekennlinie. p54204 BI: Batterieladekennlinie Freigabe Signalquelle / Batt Freig S_q DCP_CTRL Änderbar: T Zugriffsstufe: 2 Datentyp: Unsigned32 / Binary Funktionsplan: 6720 Werkseinstellung 899.11 Beschreibung: Einstellung der Signalquelle für das Signal "Freigabe" der Batterieladekennlinie. SINAMICS DCP Listenhandbuch (LH21), 05/2016...
  • Seite 281 Zwischen den Punkten erfolgt eine lineare Interpolation. p54214 Batterieladekennlinie Hysterese / Batt Hyst DCP_CTRL Änderbar: U, T Zugriffsstufe: 2 Datentyp: FloatingPoint32 Funktionsplan: 6720 Werkseinstellung 0.00 [V] 2000.00 [V] 50.00 [V] Beschreibung: Einstellung der Hysterese der Batterieladekennlinie. SINAMICS DCP Listenhandbuch (LH21), 05/2016...

  • Seite 282: Co: Batterieladekennlinie Ausgang / Batt Ausg

    --> Es wird die entsprechende LED zur Diagnose eingeschaltet. --> Werden beide Farben einer LED eingeschaltet, so wird die Farbe orange ausgegeben. Bitfeld: Signalname 1-Signal 0-Signal LED H1000 grün 8055 LED H1000 rot 8055 LED H1010 grün 8055 LED H1010 rot 8055 SINAMICS DCP Listenhandbuch (LH21), 05/2016...
  • Seite 283 CO: Mainboard Diagnose EEPROM Anzeigewerte / EEPROM Anz_werte DCP_CTRL Änderbar: - Zugriffsstufe: 4 Datentyp: Unsigned8 Funktionsplan: 8055 Werkseinstellung Beschreibung: Anzeige und Konnektorausgang für die Werte im EEPROM auf dem Mainboard. Abhängigkeit: Siehe auch: p54990, p54991, p54992, p54993 SINAMICS DCP Listenhandbuch (LH21), 05/2016...
  • Seite 284 Strom Seite 1 Strom Seite 2 Leistung Hinweis: Die Stomistwerterfassung im SINAMICS DCP misst den Drosselstrom. Der vorgegebene Sollwert wird in einen Drosselstromsollwert umgerechnet und dieser wird für die Stromregelung verwendet. Zu Wert = 10: Drosselstromsollwert = Sollwert (keine Umrechnung) Zu Wert = 11: Als Sollwert wird der Strom auf Seite 1 vorgegeben.

  • Seite 285: Co: Stromsollwert Nach Begrenzung Auf Minimum / I_Soll N Begr Min

    Änderbar: - Zugriffsstufe: 2 Datentyp: Unsigned16 Funktionsplan: 6805 Werkseinstellung Beschreibung: Anzeige und BICO-Ausgang für den Status des Stromsollwertes. Bitfeld: Signalname 1-Signal 0-Signal Sollwert sehr klein Nein 6805 Sollwert positiv Nein 6805 Sollwert negativ Nein 6805 SINAMICS DCP Listenhandbuch (LH21), 05/2016...

  • Seite 286: Dynamische Überlast Lastprofil / Dyn Überl Profil

    - [%] - [%] - [%] Beschreibung: Anzeige und Konnektorausgang für den im Augenblick maximal zulässigen Stromsollwert. Das ist entweder der Nennstrom oder der Kurzzeitstrom oder der Grundlaststrom. Der hier angezeigte Wert wirkt als Stromobergrenze. SINAMICS DCP Listenhandbuch (LH21), 05/2016...

  • Seite 287: Co/Bo: Dynamische Überlast Zustand / Dyn Überl Zust

    Zugriffsstufe: 3 Datentyp: FloatingPoint32 Funktionsplan: 6808 Werkseinstellung - [%] - [%] - [%] Beschreibung: Anzeige und Konnektorausgang für den Ausgang der Lastzyklusüberwachung. Dieses Signal gibt an, zu welchem Prozentsatz die Dauer der zulässigen Überlast ausgeschöpft ist. SINAMICS DCP Listenhandbuch (LH21), 05/2016...

  • Seite 288: Spannung Minimal / Spg Min

    PV-Feld fangen Betriebsart / PV-Fangen Betr_art DCP_CTRL Änderbar: U, T Zugriffsstufe: 2 Datentyp: Integer16 Funktionsplan: 6810 Werkseinstellung Beschreibung: Einstellung der Betriebsart für "PV-Feld fangen". Wert: Kein "PV-Feld fangen" "PV-Feld fangen" auf Seite 1 "PV-Feld fangen" auf Seite 2 SINAMICS DCP Listenhandbuch (LH21), 05/2016...

  • Seite 289: Co/Bo: Begrenzung Status / Begr Status Änderbar

    Nein 6810 über Nennspannung Spannung im Überspannungsbereich Nein 6810 Spannung im unzulässigen Bereich Nein 6810 PV-Fangen aktiv Nein 6810 Untere Spannungsgrenze auf Seite 1 Nein 6812 erreicht Obere Spannungsgrenze auf Seite 1 Nein 6812 erreicht SINAMICS DCP Listenhandbuch (LH21), 05/2016...
  • Seite 290 Änderbar: U, T Zugriffsstufe: 1 Datentyp: FloatingPoint32 Funktionsplan: 6812 Werkseinstellung 0 [V] 1500 [V] 50 [V] Beschreibung: Einstellung des unteren Schwellwertes für die Unterspannung auf Seite 2. Ab diesem Wert wird der Drosselstrom auf Null reduziert. SINAMICS DCP Listenhandbuch (LH21), 05/2016...
  • Seite 291 Anzeige und Konnektorausgang für den Drosselstromsollwert nach der Spannungsbegrenzung. r55151 CO: Korrekturstromregler Ausgang / Korr_reg Ausg DCP_CTRL Änderbar: - Zugriffsstufe: 2 Datentyp: FloatingPoint32 Funktionsplan: 6806 Werkseinstellung - [%] - [%] - [%] Beschreibung: Anzeige und Konnektorausgang für den Ausgang des Korrekturstromreglers. SINAMICS DCP Listenhandbuch (LH21), 05/2016...

  • Seite 292: Ci: Begrenzung Seite 1 U Dyn Signalquelle / Begr S1 U Dyn S_Q

    CI: Begrenzung Seite 1 U dyn Signalquelle / Begr S1 U dyn S_q DCP_CTRL Änderbar: U, T Zugriffsstufe: 2 Datentyp: Unsigned32 / FloatingPoint32 Funktionsplan: 6817 Werkseinstellung 52002[0] Beschreibung: Einstellung der Signalquelle für die dynamische Spannungsbegrenzung auf Seite 1. SINAMICS DCP Listenhandbuch (LH21), 05/2016...

  • Seite 293: Ci: Begrenzung Seite 2 U Dyn Signalquelle / Begr S2 U Dyn S_Q

    Anzeige und Konnektorausgang für den PI-Ausgang des Hauptstromreglers. r55202 CO: Hauptstromregler I-Anteil / Hauptreg I-Ant DCP_CTRL Änderbar: - Zugriffsstufe: 2 Datentyp: FloatingPoint32 Funktionsplan: 6820 Werkseinstellung - [%] - [%] - [%] Beschreibung: Anzeige und Konnektorausgang für den I-Anteil des Hauptstromreglers. SINAMICS DCP Listenhandbuch (LH21), 05/2016...

  • Seite 294: Co: Hauptstromregler Vorsteuerung Ausgang / Hauptreg Vorst Aus

    Einstellung der Untergrenze der Spannungsistwerte für Vorsteuerung und Adaption des Hauptstromreglers. p55228 Hauptstromregler Begrenzung / Hauptreg Begr DCP_CTRL Änderbar: U, T Zugriffsstufe: 2 Datentyp: FloatingPoint32 Funktionsplan: 6820 Werkseinstellung 1.0 [%] 200.0 [%] 200.0 [%] Beschreibung: Einstellung der Begrenzung für den Hauptstromregler. SINAMICS DCP Listenhandbuch (LH21), 05/2016...

  • Seite 295: Hauptstromregler Vorsteuerung Multiplikator / Hauptreg Vors Fakt

    Korrekturwert zur Symmetrierung von Leistungsteil 1 und 3. p55260 Differenzstromregler Integrierzeit / I_Diff_reg t_Int DCP_CTRL Änderbar: U, T Zugriffsstufe: 2 Datentyp: FloatingPoint32 Funktionsplan: 6825 Werkseinstellung 0.001 [s] 5000.000 [s] 100.000 [s] Beschreibung: Einstellung der Integrierzeit für den Differenzstromregler. SINAMICS DCP Listenhandbuch (LH21), 05/2016...

  • Seite 296: Modulator Aussteuergrad Begrenzung Positiv / Mod Ausst Begr Pos

    Werkseinstellung 0.00 [%] 200.00 [%] 200.00 [%] Beschreibung: Einstellung der positiven Begrenzung für den Aussteuergrad. Zusammen mit p55306 kann damit der mögliche Arbeitsbereich des SINAMICS DCP eingeschränkt werden. Abhängigkeit: Siehe auch: p55306 Hinweis: Beispiele: Aussteuergrad begrenzt auf: 0 ... +200 %: Nur positiver Strom möglich -200 ...

  • Seite 297: Modulator Tief-/Hochsetzen Übergang Optimieren / Mod Tief/Hochs Opt

    - [Hz] Beschreibung: Anzeige und Konnektorausgang für die aktuelle Schaltfrequenz des Modulators. p55350 Vorladung Betriebsart / Vorl Betr_art DCP_CTRL Änderbar: U, T Zugriffsstufe: 1 Datentyp: Integer16 Funktionsplan: 6835 Werkseinstellung Beschreibung: Einstellung der Betriebsart für die Widerstandsvorladung. SINAMICS DCP Listenhandbuch (LH21), 05/2016...

  • Seite 298: Ci: Vorladung Zielwert Signalquelle / Vorl Zielw S_Q

    [1] = Seite 2 p55360 Vorladung Ladestrom / Vorl I_Lade DCP_CTRL Änderbar: U, T Zugriffsstufe: 2 Datentyp: FloatingPoint32 Funktionsplan: 6835 Werkseinstellung 0.000 [%] 100.000 [%] 5.000 [%] Beschreibung: Einstellung des Ladestromes für die Vorladung durch Hochtakten. SINAMICS DCP Listenhandbuch (LH21), 05/2016...

  • Seite 299: Schütze Test / Schütze Test

    Die aufzuzeichnenden Signale sind fest vorgegeben und können nicht geändert werden. Der aufgezeichnete Trace wird an diesem Parameter periodisch ausgegeben. Zwischen den einzelnen Wiederholungen wird eine Pause (alle Signale = 0) von ca. 5 ms ausgegeben. SINAMICS DCP Listenhandbuch (LH21), 05/2016...
  • Seite 300 100 [%] 100 [%] Beschreibung: Einstellung der Maximaldrehzahl für den Gerätelüfter. Dieser Parameter dient für folgende Anwendungen: - Verminderung der Lüftergeräusche im Endprüffeld. - Gerätetemperatur bewusst für Prüfzwecke schneller ansteigen lassen um das Gerät zu stressen. SINAMICS DCP Listenhandbuch (LH21), 05/2016...
  • Seite 301 Wert: Inaktiv Zurücksetzen Abhängigkeit: Siehe auch: r55470 Hinweis: Vorgehensweise zum Zurücksetzen der Betriebsstunden: p55472 = 1 setzen --> Der Betriebsstundenzähler (r55470) wird auf Null gesetzt. --> Nach Ausführung wird der Parameter automatisch auf Null gesetzt. SINAMICS DCP Listenhandbuch (LH21), 05/2016...

  • Seite 302: Istwert Spannung Seite 1 / Istw U S1

    CO: Istwert Spannung innen Seite 1 / Istw U innen S1 DCP_CTRL Änderbar: - Zugriffsstufe: 2 Datentyp: FloatingPoint32 Funktionsplan: 6818, 6850 Werkseinstellung - [%] - [%] - [%] Beschreibung: Anzeige und Konnektorausgang für die innere Spannung auf Seite 1. SINAMICS DCP Listenhandbuch (LH21), 05/2016...

  • Seite 303: Co: Istwert Spannung Innen Seite 2 / Istw U Innen S2

    CO: Istwert Drosselstrom Leistungsteil 2 / Istw I_Drossel LT2 DCP_CTRL Änderbar: - Zugriffsstufe: 2 Datentyp: FloatingPoint32 Funktionsplan: 6850 Werkseinstellung - [%] - [%] - [%] Beschreibung: Anzeige und Konnektorausgang für den Drosselstrom von Leistungsteil 2. Abhängigkeit: Siehe auch: r55510 SINAMICS DCP Listenhandbuch (LH21), 05/2016...
  • Seite 304 Datentyp: FloatingPoint32 Funktionsplan: 6850 Werkseinstellung - [%] - [%] - [%] Beschreibung: Anzeige und Konnektorausgang für die Summe der gemittelten Drosselströme. Der Wert ist die Summe von r55521, r55522 und r55523. Abhängigkeit: Siehe auch: r55521, r55522 SINAMICS DCP Listenhandbuch (LH21), 05/2016...

  • Seite 305: Istwert Strom Offset Justierung / Istw I Offs Just

    Zugriffsstufe: 1 Datentyp: FloatingPoint32 Funktionsplan: 6850 Werkseinstellung - [A] - [A] - [A] Beschreibung: Anzeige der Summe der gemittelten Drosselströme. Der Wert ist die Summe von r55531, r55532 und r55533. Abhängigkeit: Siehe auch: r55531, r55532 SINAMICS DCP Listenhandbuch (LH21), 05/2016...

  • Seite 306: Co: Istwert Leistung / Istw P

    [3] = Leistung auf Seite 1 (mit externer Strommessung) [4] = Leistung auf Seite 2 (mit externer Strommessung) Hinweis: Der SINAMICS DCP verfügt über keine eigene Messung der Leistung. Zu Index 0: P = U_aus * I_aus Die Leistung wird aus der gemessenen Spannung auf der Ausgangsseite und dem berechneten Strom auf der Ausgangsseite berechnet.
  • Seite 307 Beschreibung: Anzeige und Konnektorausgang für den Istwert des Stromes auf Seite 1. Hinweis: Die Stomistwerterfassung im SINAMICS DCP misst den Drosselstrom. Der Strom auf Seite 1 wird aus dem Drosselstromistwert berechnet. Wenn U1 <= U2: - Strom auf Seite 1 = Drosselstromistwert.

  • Seite 308: Istwert Spannung Offset Justierung / Istw U Offs Just

    Nein 6855 Überstrom im Leistungsteil 2 aufgetreten Nein 6855 Überspannung auf Seite 1 aufgetreten Nein 6855 Überspannung auf Seite 2 aufgetreten Nein 6855 Übertemperatur am AC aufgetreten Nein 6855 Übertemperatur am BD aufgetreten Nein 6855 SINAMICS DCP Listenhandbuch (LH21), 05/2016...

  • Seite 309: Bi: Leistungsteil Störung Quittieren Signalquelle / Lt Stör Quit S_Q

    Anzeige der Leistungseigenschaften des Leistungsteils. r55603 Leistungsteil Eigenschaften Frequenz / LT Eigensch f DCP_CTRL Änderbar: - Zugriffsstufe: 3 Datentyp: FloatingPoint32 Funktionsplan: 6860 Werkseinstellung - [kHz] - [kHz] - [kHz] Beschreibung: Anzeige der Taktfrequenz des Leistungsteils. SINAMICS DCP Listenhandbuch (LH21), 05/2016...
  • Seite 310 Eine ASCII-Tabelle (auszugsweise) ist z. B. im Anhang des Listenhandbuchs zu finden. r61001[0...3] PROFINET IP of Station / PN IP of Station CU_DCP (PROFINET Änderbar: - Zugriffsstufe: 3 CBE20) Datentyp: Unsigned8 Funktionsplan: 2410 Werkseinstellung Beschreibung: Anzeige von PROFINET IP of Station. SINAMICS DCP Listenhandbuch (LH21), 05/2016...
  • Seite 311 Inhaltsverzeichnis Erklärungen zu den Funktionsplänen CUD Ein-/Ausgangsklemmen PROFIdrive Interne Steuer-/Zustandsworte Ablaufsteuerung Hilfsfunktionen Überlagerte Regelung Regelung 3.10 Signale und Überwachungsfunktionen 3.11 Störungen und Warnungen 3.12 Datensätze 3.13 Kommunikation zwischen Geräten 3.14 Basic Operator Panel 20 (BOP20) SINAMICS DCP Listenhandbuch (LH21), 05/2016...

  • Seite 312: Inhaltsverzeichnis

    3102 – Funktionsgenerator ............SINAMICS DCP...
  • Seite 313 8560 – Befehlsdatensätze (Command Data Set, CDS) ........SINAMICS DCP...
  • Seite 314 9912 – Steuerwort Verschaltung ............SINAMICS DCP...
  • Seite 315 3.2 Erklärungen zu den Funktionsplänen Erklärungen zu den Funktionsplänen Funktionspläne 1020 – Erläuterung der Symbole (Teil 1) 1021 – Erläuterung der Symbole (Teil 2) 1022 – Erläuterung der Symbole (Teil 3) 1030 – Umgang mit BICO-Technik SINAMICS DCP Listenhandbuch (LH21), 05/2016...
  • Seite 316 Nicht relevant Leistungsteildatensatz (Power unit Angabe der Abtastzeit ist nicht relevant. Data Set, PDS). [1020.7] Planverweise bei Einstellparametern die mehrfach vorkommen. [Funktionsplannummer, Signalpfad] [aaaa.b] DO: All Objects Funktionsplan fp_1020_89.vsd - Erläuterung der Symbole (Teil 1) SINAMICS DCP 03.06.2014 v 1.2...

  • Seite 317: 1021 - Erläuterung Der Symbole (Teil 2)

    Analogsignal x > 0, also positiv ist. S & H Abtast- und Halteglied. y = x wenn SET = 1 (keine remanente Speicherung bei POWER OFF) DO: All Objects Funktionsplan fp_1021_89.vsd - Erläuterung der Symbole (Teil 2) SINAMICS DCP 03.06.2014 v 1.2...

  • Seite 318: 1022 - Erläuterung Der Symbole (Teil 3)

    Impulsdauer T den Ausgang Y auf 1. Der Impulsbildner ist nicht Ausgang y seinen Signalzustand wechselt. nachtriggerbar. Bei T=0 wirkt eine Impulsdauer von 1 Takt. DO: All Objects Funktionsplan fp_1022_89.vsd - Erläuterung der Symbole (Teil 3) SINAMICS DCP 03.06.2014 v 1.2...

  • Seite 319: 1030 - Umgang Mit Bico-Technik

    2050[1] [2460] [6805] PZD-Empfangswort 1 Bit 0 vom PDZ-IF1 wirkt als "EIN/AUS". p840[0] = 2090.0 PZD-Empfangswort 2 vom PDZ-IF1 wirkt als Sollwert. p55050] = 2050[1] DO: All Objects Funktionsplan fp_1030_89.vsd - Umgang mit BICO-Technik SINAMICS DCP 03.06.2014 v 1.2...

  • Seite 320: Cud Ein-/Ausgangsklemmen

    2075 – Analogeingänge (AI 0) 2080 – Analogeingänge (AI 1 ... AI 2) 2085 – Analogeingänge (AI 3 ... AI 4) 2090 – Analogeingänge (AI 5 ... AI 6) 2095 – Analogausgänge (AO 0 ... AO 1) SINAMICS DCP Listenhandbuch (LH21), 05/2016...
  • Seite 321 (0 ms) 24 V X177.13 DI 2 r53010.04 r53010.05 p50768 (50 ms) 24 V X177.14 DI 3 r53010.06 r53010.07 DO: DCP_CTRL Funktionsplan fp_2050_89.vsd - 2050 - - Digitaleingänge (DI 0 ... DI 3) SINAMICS DCP 03.06.2014 v 1.2...
  • Seite 322 CUD DO 3 S_q p50774 <1> DO 3 X177.22 Kurzschluss- A60018 überwachung DO überlastet X177.24 r53021.03 <1> Bei log. "1": Ausgangstransistor ist leitend DO: DCP_CTRL Funktionsplan fp_2055_89.vsd - 2055 - - Digitalausgänge (DO 0 ... DO 3) SINAMICS DCP 03.06.2014 v 1.2...
  • Seite 323 CUD DI/DO 5 S_q r53021.05 p50782 A60018 <1> Die strichliert dargestellte Verschaltung gilt bei Verwendung als Digitalausgang (p50789[x] = 1) DO: DCP_CTRL Funktionsplan fp_2060_89.vsd - 2060 - - Digitaleingänge/-ausgänge bidirektional (DI/DO 4 ... DI/DO 5) SINAMICS DCP 03.06.2014 v 1.2...
  • Seite 324 CUD DI/DO 7 S_q r53021.07 p50784 A60018 <1> Die strichliert dargestellte Verschaltung gilt bei Verwendung als Digitalausgang (p50789[x] = 1) DO: DCP_CTRL Funktionsplan fp_2065_89.vsd - 2065 - - Digitaleingänge/-ausgänge bidirektional (DI/DO 6 ... DI/DO 7) SINAMICS DCP 03.06.2014 v 1.2...
  • Seite 325 AI H_istw T AI H_istw Norm p50742 (0.00) 0...10000 [ms] -270.00...270.00 [V] p50745 (0) p50741[D] (60.00) <1> r52013 r52012 <1> Dieser Analogeingang ist nicht zugänglich. DO: DCP_CTRL Funktionsplan fp_2075_89.vsd - 2075 - - Analogeingänge (AI 0) SINAMICS DCP 03.06.2014 v 1.2...
  • Seite 326 CUD AI 2 T -1000.0...1000.0 [%] 0...10000 [ms] 10V=100% p50721[D] (100.0) p50725 (0) X177.29 p50721 r52017 AI 2 100% [5884.1] ± 10V X177.30 r52016 DO: DCP_CTRL Funktionsplan fp_2080_89.vsd - 2080 - - Analogeingänge (AI 1 ... AI 2) SINAMICS DCP 03.06.2014 v 1.2...
  • Seite 327 Schn AI T 10V=100% -1000.0...1000.0 [%] 0...10000 [ms] p50731[1] (100.0) p50735[1] (0) 100μs X177.3 p50731 r52021 AI 4 100% ± 10V X177.4 r52020 DO: DCP_CTRL Funktionsplan fp_2085_89.vsd - 2085 - - Analogeingänge (AI 3 ... AI 4) SINAMICS DCP 03.06.2014 v 1.2...
  • Seite 328 Schn AI T 10V=100% -1000.0...1000.0 [%] 0...10000 [ms] p50731[3] (100.0) p50735[3] (0) 100μs X177.7 p50731 r52025 AI 6 100% ± 10V X177.8 r52024 DO: DCP_CTRL Funktionsplan fp_2090_89.vsd - 2090 - - Analogeingänge (AI 5 ... AI 6) SINAMICS DCP 03.06.2014 v 1.2...
  • Seite 329 * p50758 + p50759 CUD AO 1 S_q 100% p50755 X177.51 y [V] = * p50758 100% AO 1 r52027 X177.52 DO: DCP_CTRL Funktionsplan fp_2095_89.vsd - 2095 - - Analogausgänge (AO 0 ... AO 1) SINAMICS DCP 03.06.2014 v 1.2...

  • Seite 330: Profidrive

    2410 – PROFIBUS (PB)/PROFINET (PN)/USS, Adressen und Diagnose 2460 – IF1 Empfangstelegramm Freie Verschaltung über BICO (p0922 = 999) 2470 – IF1 Sendetelegramm Freie Verschaltung über BICO (p0922 = 999) 2472 – IF1 Zustandsworte Freie Verschaltung SINAMICS DCP Listenhandbuch (LH21), 05/2016...
  • Seite 331 <4> Es kann nur eine der beiden Schnittstellen r02029[0...7] RS485 (X178-3, 4) oder RS232 (X179-3, 4) verwendet werden. Diagnoseparameter <5> Busabschluss mit p50820 ein/ausschaltbar <6> Nicht bei CPU - Stopp DO: CU_DCP;DCP_CTRL Funktionsplan fp_2410_89.vsd - 2410 - - PROFIBUS(PB)/PROFINET(PN)/USS, Adressen und Diagnose SINAMICS DCP 03.06.2014 v 1.2...
  • Seite 332 Für Worte und Doppelworte gilt die Darstellung 4000 hex = 100% bzw. 4000 0000 hex = 100% bei Doppelworten. <3> <4> Der Konnektor-Binektor-Wandler wandelt unabhängig von der Eingangsgröße immer nur die unteren 16 Bit. DO: DCP_CTRL Funktionsplan fp_2460_89.vsd - 2460 - - IF1 Empfangstelegramm Freie Verschaltung über BICO (p0922 = 999) SINAMICS DCP 03.06.2014 v 1.2...
  • Seite 333 Physikalische Wort- und Doppelwortgrößen werden ins Telegramm als bezogene Größen eingefügt. (Telegramminhalt = 4000 hex bzw. 4000 0000 hex bei Doppelworten, wenn die Eingangsgröße den Wert 100% hat. DO: DCP_CTRL Funktionsplan fp_2470_89.vsd - 2470 - - IF1 Sendetelegramm Freie Verschaltung über BICO (p0922 = 999) SINAMICS DCP 03.06.2014 v 1.2...
  • Seite 334 [0...15] [15] r02089[1] Bin/Kon ZSW inv Bin/Kon ZSW inv p02088[4].0 p02088[1].15 Bin/Kon ZSW senden p02084 [0...15] [15] r02089[4] Bin/Kon ZSW inv p02088[4].15 [15] DO: DCP_CTRL;CU_DCP Funktionsplan fp_2472_89.vsd - 2472 - - IF1 Zustandsworte Freie Verschaltung SINAMICS DCP 03.06.2014 v 1.2...

  • Seite 335: Interne Steuer-/Zustandsworte

    3 Funktionspläne 3.5 Interne Steuer-/Zustandsworte Interne Steuer-/Zustandsworte Funktionspläne 2546 – Steuerwort Störungen/Warnungen 2548 – Zustandswort Störungen/Warnungen 1 2580 – Steuerwort Ablaufsteuerung 2585 – Zustandswort Ablaufsteuerung SINAMICS DCP Listenhandbuch (LH21), 05/2016...
  • Seite 336 Ext Stör 1 wirk <2> & p02107 [C] <2> [8060.1] r02138.14 Ext Stör 2 wirk p03112 [C] <2> [8060.1] r02138.15 Ext Stör 3 wirk DO: All Objects Funktionsplan fp_2546_89.vsd - 2546 - - Steuerwort Störungen/Warnungen SINAMICS DCP 03.06.2014 v 1.2...
  • Seite 337 ZSW Stör/Warn 1 Zustandswort Störungen/Warnungen 1 Bit Nr. r02139 r02139.00 Von Störpuffer [8060.6] r02139.03 r02139.05 r02139.06 Von Warnpuffer [8065.4] r02139.07 r02139.08 r02139.11 r02139.12 DO: All Objects Funktionsplan fp_2548_89.vsd - 2548 - - Zustandswort Störungen/Warnungen 1 SINAMICS DCP 03.06.2014 v 1.2...
  • Seite 338 STARTER bzw. vom AOP30. Er darf vom Anwender Telegramms gesetzt sein, damit der nicht verwendet werden. Deshalb wird er im Antrieb die Prozessdaten annimmt. Listenhandbuch nicht angeführt. DO: DCP_CTRL Funktionsplan fp_2580_89.vsd - 2580 - - Steuerwort Ablaufsteuerung SINAMICS DCP 08.05.2014 v 1.2...
  • Seite 339 Bit Nr. Zustandswort Ablaufsteuerung ZSW Abl_strg r00899 r00899.0 r00899.01 r00899.02 r00899.04 r00899.05 r00899.06 Ablaufsteuerung [2650] r00899.07 r00899.08 <1> r00899.09 r00899.11 <1> Prozessdaten vom Leitsystem werden angefordert. DO: DCP_CTRL Funktionsplan fp_2585_89.vsd - 2585 - - Zustandswort Ablaufsteuerung SINAMICS DCP 03.06.2014 v 1.2...

  • Seite 340: 3.6 Ablaufsteuerung

    3 Funktionspläne 3.6 Ablaufsteuerung Ablaufsteuerung Funktionspläne 2650 – Steuerwerk SINAMICS DCP Listenhandbuch (LH21), 05/2016...
  • Seite 341 S4: Operation Antr Betr_anzeige Steuerung des r00002 Regler freigeben Betriebszustandes Betr_anzeige AUS 3 = 0 r50000 Stör Zusatzinfo Störungsbehandlung r50047 AUS 2 = 0 DO: DCP_CTRL Funktionsplan fp_2650_89.vsd - 2650 - - Steuerwerk SINAMICS DCP 25.04.2016 v 1.2...

  • Seite 342: Hilfsfunktionen

    3 Funktionspläne 3.7 Hilfsfunktionen Hilfsfunktionen Funktionspläne 3100 – Festwerte 3102 – Funktionsgenerator SINAMICS DCP Listenhandbuch (LH21), 05/2016...
  • Seite 343 -50,00 % Fest Bit 7 p50428 - 150 % r02902[13] r53230.07 r52008 -150,00 % - 200 % r02902[14] 0,00 % r00000.00 r00000 100,00 % r00001.00 r00001 DO: DCP_CTRL Funktionsplan fp_3100_89.vsd - 3100 - - Festwerte SINAMICS DCP 11.11.2015 v 1.2...
  • Seite 344 -10000.00...0.00 [%] 0.00...10000.00 [%] Bei p4810 nur Wert 0 sinnvoll FG Amplitude FG 2. Amplitude FG Offset FG Hochlauf Offset FG Begr unten FG Begr oben DO: CU_DC Funktionsplan fp_3102_89.vsd - 3102 - - Funktionsgenerator SINAMICS DCP 03.06.2014 v 1.2...

  • Seite 345: 3.8 Überlagerte Regelung

    3 Funktionspläne 3.8 Überlagerte Regelung Überlagerte Regelung Funktionspläne 6700 – MPP-Tracker 6720 – Batterieladekennlinie SINAMICS DCP Listenhandbuch (LH21), 05/2016...
  • Seite 346 MPPT U_min err S_q p54013 MPP-Tracker [6812.7] (55125.11) MPPT Freig S_q p54014 [0...3] [2585.7] (899.11) & [6810.5] (55125.7) MPPT I_s Hand S_q p54000 [2460.5] (2050[1]) MPPT Hand/Auto S_q p54001 DO: DCP_CTRL Funktionsplan fp_6700_89.vsd - 6700 - - MPP-Tracker SINAMICS DCP 25.04.2016 v 1.2...
  • Seite 347 U_batt p54211[3] (55506) Batt Freig S_q p54204 Ladekennlinie (899.11) p54214 (50.00 V) Batt Hand I_s S_q Batt Hyst p54200 (2050[1]) Batt Hand/Auto S_q p54201 DO: DCP_CTRL Funktionsplan fp_6720_89.vsd - 6720 - - Batterieladekennlinie SINAMICS DCP 25.04.2016 v 1.2...

  • Seite 348: Regelung

    6812 – Spannungsbegrenzung 6817 – Spannungsbegrenzung dynamisch 6818 – Spannungsregler 6820 – Hauptstromregler 6825 – Differenzstromregler 6830 – Pulsweitenmodulation 6835 – Schützsteuerung/Vorladung 6845 – Lüftersteuerung 6850 – Istwerterfassung 6855 – Leistungsteilüberwachung 6860 – Leistungsteil Eigenschaften SINAMICS DCP Listenhandbuch (LH21), 05/2016...
  • Seite 349 [6817] [6808] [6830] [6820] [6810] [6812] Differenz- PWM 3 stromregler Korrektur- [6830] [6825] stromregler [6850] [6806] externer Stromistwert Soll- Spannungs- Strom- regler istwert- wert erfassung [6818] DO: DCP_CTRL Funktionsplan fp_6800_89.vsd - 6800 - - Übersicht SINAMICS DCP 25.04.2016 v 1.2...
  • Seite 350 Sollw positiv & r55075.01 BB / AUS3 r00898.02 [2580.8] Sollw negativ r55075.02 Betrieb freigeben r00898.03 [2580.8] anhalten irgendeine Begrenzung erreicht [6810.7] [6812.8] [6812.5] [6817.7] [6820.6] [6825.8] DO: DCP_CTRL Funktionsplan fp_6805_89.vsd - 6805 - - Sollwertaufbereitung SINAMICS DCP 25.04.2016 v 1.2...
  • Seite 351 Abw I_ist int ext zu groß I_soll Bedeutung p55060 Istw I S1 [%] r55541 [6850.4] Istw I S2 [%] r55542 [6850.4] Istw P [%] [6850.4] r55540 F60058 Par nicht konsistent DO: DCP_CTRL Funktionsplan fp_6806_89.vsd - 6806 - - Korrekturstromregler SINAMICS DCP 25.04.2016 v 1.2...
  • Seite 352 Maximaltemperatur Dyn Überl I_erhöh Leistungsteils p55081 Istw I_Dr Sum gem [%] Dyn Überl Signal [%] Überwachung r55520 r55091 Lastzyklus [6850.2] F60530 Dyn Überlast Zeitüberschr DO: DCP_CTRL Funktionsplan fp_6808_89.vsd - 6808 - - Dynamische Überlast SINAMICS DCP 25.04.2016 v 1.2...
  • Seite 353 PV-Fangen akt PV-Fangen Betr_art Überspannung zulassen [6850.2] Pos I_begr wirk r55125.00 I/P_begr I_Dr_soll [%] I_soll Drossel [%] r55120 r55071 [6812.1] [6806.7] Neg I_begr wirk r55125.01 DO: DCP_CTRL Funktionsplan fp_6810_89.vsd - 6810 - - Strom-/Leistungsbegrenzung SINAMICS DCP 27.04.2016 v 1.2...
  • Seite 354 [6810.7] Ob U_gr S1 err Unt U_gr S2 err r55125.09 r55125.11 U_begr I_ Dr_soll [%] r55150 p55145 (0.500 s) p55145 (0.500 s) U_begr t_Erhol U_begr t_Erhol DO: DCP_CTRL Funktionsplan fp_6812_89.vsd - 6812 - - Spannungsbegrenzung SINAMICS DCP 25.04.2016 v 1.2...
  • Seite 355 F60500 U_Bemes Zielspannung r50071 Überspannung erk [6835.2] U_Bemes -100% Störwert = 3 r50071 Begr S1 U dyn S_q p55180 (52002) Begr S1 U_Über dyn p55182 DO: DCP_CTRL Funktionsplan fp_6817_89.vsd - 6817 - - Spannungsbegrenzung dynamisch SINAMICS DCP 25.04.2016 v 1.2...
  • Seite 356 Istw U innen S1 [%] Verzögerungs- r55505 [6850.2] glied Zwischen- Istw U innen S2 [%] [6818.7] kreis r55506 [6850.2] puffern U_ist Totbereich p54102 U_reg Istw Ausw r54135.01 DO: DCP_CTRL Funktionsplan fp_6818_89.vsd - 6818 - - Spannungsregler SINAMICS DCP 25.04.2016 v 1.2...
  • Seite 357 Stromsollwert vom Master r55172 LT Anzahl [9350.6] p51800 LT Topo Pos Istw I_Drossel LT1 [%] [6850.2] r55511 Istw I_Dr Sum gem [%] [6850.2] r55520 Impulse frei [2585.8] r00899.11 DO: DCP_CTRL Funktionsplan fp_6820_89.vsd - 6820 - - Hauptstromregler SINAMICS DCP 27.04.2016 v 1.2...
  • Seite 358 I_Diff_reg Ausg [%] r55252[1] Istw I_Dr LT1 gem [%] r55521 [6850.2] Istw I_Dr LT2 gem [%] [6850.2] r55522 Istw I_Dr LT3 gem [%] r55523 [6850.2] DO: DCP_CTRL Funktionsplan fp_6825_89.vsd - 6825 - - Differenzstromregler SINAMICS DCP 25.04.2016 v 1.2...
  • Seite 359 LT 2 3 Ausst_grad [%] [6825.7] r55251[1] PWM 3 Ansteuersignale Brücke 3 Sollw negativ [6850.5] & [6805.5] r55075.02 Freigabe Richtung DC1 --> DC2 Impulse frei Freigabe [2585.8] r00899.11 DO: DCP_CTRL Funktionsplan fp_6830_89.vsd - 6830 - - Pulsweitenmodulation SINAMICS DCP 25.04.2016 v 1.2...
  • Seite 360 Hochtakten Seite 1 F60501 [6817.2] Vorladung Fehler erk Hochtakten Seite 2 [6817.2] Istw U S1 [%] [6850.2] r55501 Hochtaktstrom [6817.2] Istw U S2 [%] Zielspannung [6850.2] r55502 [6817.2] DO: DCP_CTRL Funktionsplan fp_6835_89.vsd - 6835 - - Schützsteuerung/Vorladung SINAMICS DCP 25.04.2016 v 1.2...
  • Seite 361 Gerätelüfter n r55480[2] F60067 Stör LT Temp überschr Störwert = 10 Ger_lüfter Lebensd Ger_lüfter h Rücks p55471 (30000 h) p55472 Ger_lüfter Std Anz r55470 Betriebsstundenzähler A60510 Lüfter Lebensdauer err DO: DCP_CTRL Funktionsplan fp_6845_89.vsd - Lüftersteuerung SINAMICS DCP 25.04.2016 v 1.2...
  • Seite 362 Istw I_Dr Sum gem [%] Istw I S2 [%] Istw I S2 100 ms r55530 r55520 r55542 r55544 I_ist Betrag glatt [A] r00027 DO: DCP_CTRL Funktionsplan fp_6850_89.vsd - 6850 - - Istwerterfassung SINAMICS DCP 02.05.2016 v 1.2...
  • Seite 363 LT Übertemperatur LT Überw Status 2 Signale "Übertemperatur aufgetreten" r55550 r55550.12 r55550.13 LT Stör quit S_q Quit läuft p55551 Rücksetzen [2548.6] r02139.00 (2139.0) >1 Betr_anzeige r50000 o12.0 DO: DCP_CTRL Funktionsplan fp_6855_89.vsd - 6855 - - Leistungsteilüberwachung SINAMICS DCP 25.04.2016 v 1.2...
  • Seite 364 LT Eigensch U Artikelnr r55600[0...n] r50070[0] LT Eigensch I Fabriknr r55601[0...n] r50069[0] LT Eigensch P Optionen r55602 r50068[0] LT Eigensch f r55603 U_Bemes r50071 I_Bemes r50072 Leistungsteil DO: DCP_CTRL Funktionsplan fp_6860_89.vsd - 6860 - - Leistungsteil Eigenschaften SINAMICS DCP 25.04.2016 v 1.2...

  • Seite 365: Signale Und Überwachungsfunktionen

    3 Funktionspläne 3.10 Signale und Überwachungsfunktionen 3.10 Signale und Überwachungsfunktionen Funktionspläne 8030 – Temperaturfühler 8048 – Überwachungen geräteintern 8054 – Diagnose intern 8055 – Diagnose allgemein 8056 – Diagnosespeicher SINAMICS DCP Listenhandbuch (LH21), 05/2016...
  • Seite 366 A60032 >1 Temp ext hoch Warn <5> Temp ext Warn <3> r53130.0 X177.55 Ansprechtemperatur (abhängig vom Typ des Kaltleiters (PTC)) Überwachung (Kurzschluss/ F60096 Temp_sensor fehlerh Leitungsbruch) DO: DCP_CTRL Funktionsplan fp_8030_89.vsd - 8030 - - Temperaturfühler SINAMICS DCP 25.04.2016 v 1.2...
  • Seite 367 A60520 Temp Reg_baugr CUD > 90° Warn Baugr_temp überschr r52050[3] Temp Mainboard Hinweis: Die Temperaturfühler werden auf Drahtbruch überwacht und gegebenenfalls wird F60096 ausgelöst. DO: DCP_CTRL Funktionsplan fp_8048_89.vsd - 8048 - - Überwachungen geräteintern SINAMICS DCP 25.04.2016 v 1.2...
  • Seite 368 TMS Bootloader r50820[0...1] r50060[10] TMS Bootloader Im r50060[11] Mainb Version r50060[12] Mainb Bootloader Trace LT [%] r50060[13] DCC Version Leistungsteil Trace r55399[0...9] r50060[14] FBLOCKS Version DO: DCP_CTRL Funktionsplan fp_8054_89.vsd - 8054 - - Diagnose intern SINAMICS DCP 25.04.2016 v 1.2...
  • Seite 369 2,0 Hz Tiefsetzen A60522 EEPROM Schr_befehl EEPROM Schr_schutz akt orange 2,0 Hz Hochsetzen p54992 (0 ) rot 2,0 Hz Überspannungsbereich p54993 (1 ) EEPROM Schr_schutz DO: DCP_CTRL Funktionsplan fp_8055_89.vsd - 8055 - - Diagnose allgemein SINAMICS DCP 25.04.2016 v 1.2...
  • Seite 370 Aktion: Information -> Diagnosedatei - Information über Änderung wichtiger Parameter, Software-Updates, etc. bei jedem Auftreten eines internen Fehlers: Information -> Diagnosedatei - Detailinformation zu internen Fehlern DO: DCP_CTRL Funktionsplan fp_8056_89.vsd - 8056 - - Diagnosespeicher SINAMICS DCP 25.04.2016 v 1.2...

  • Seite 371: Störungen Und Warnungen

    3 Funktionspläne 3.11 Störungen und Warnungen 3.11 Störungen und Warnungen Funktionspläne 8060 – Störpuffer 8065 – Warnpuffer 8070 – Stör-/Warntriggerwort (r2129) 8075 – Stör-/Warnkonfiguration SINAMICS DCP Listenhandbuch (LH21), 05/2016...
  • Seite 372 Siehe im Listenhandbuch unter Stichwort "Störpuffer - Speichern beim Ausschalten". Störung wirk Die Pufferparameter werden zyklisch im Hintergrund aktualisiert (siehe Zustandssignal in r2139). [5811.1, 5838.1] <3> r02139.03 DO: All Objects Funktionsplan fp_8060_89.vsd - 8060 - - Störpuffer SINAMICS DCP 03.06.2014 v 1.2...
  • Seite 373 Störpufferänderung [8060.8] Summe Puffer geä >1 r02120 Stör-/Warnpufferänderungen von RESET anderen Antriebsobjekten <1> Die Pufferparameter werden zyklisch im Hintergrund aktualisiert (siehe Zustandssignal in r2139). POWER ON DO: All Objects Funktionsplan fp_8065_89.vsd - 8065 - - Warnpuffer SINAMICS DCP 03.06.2014 v 1.2...
  • Seite 374 0. Meldung steht an 0. Stör-/Warncode r02129.00 1. Meldung steht an 1. Stör-/Warncode r02129.01 15. Meldung steht an [15] 15. Stör-/Warncode r02129.15 Einstellung Stör-/Warntrigger DO: All Objects Funktionsplan fp_8070_89.vsd - 8070 - - Stör-/Warntriggerwort (r2129) SINAMICS DCP 03.06.2014 v 1.2...
  • Seite 375 In der Werkseinstellung sind Störreaktion, Quittiermodus und Meldungstyp für alle Störungen und Warnungen sinnvoll vorbelegt. Eventuelle Änderungen sind nur jeweils in einem individuellen Wertebereich möglich, der von SIEMENS vorgegeben ist. Bei Änderungen des Meldungstyps "wandert" die Zusatzinformation vom Störwert r0949 zum Warnwert r2124 bzw. umgekehrt.

  • Seite 376: Datensätze

    3 Funktionspläne 3.12 Datensätze 3.12 Datensätze Funktionspläne 8560 – Befehlsdatensätze (Command Data Set, CDS) SINAMICS DCP Listenhandbuch (LH21), 05/2016...
  • Seite 377 (0) p00809[1] (0) p00809[2] (0) CDS angewählt r00836 CDS Anzahl r00836.0 p00170 (2) Wahl CDS Bit 0 p00810 CDS1 CDS0 CDS wirksam r00050 r00050.0 DO: DCP_CTRL Funktionsplan fp_8560_89.VSD - Befehlsdatensätze (Command Data Set, CDS) SINAMICS DCP 03.06.2014 v 1.2...
  • Seite 378 3 Funktionspläne 3.13 Kommunikation zwischen Geräten 3.13 Kommunikation zwischen Geräten Funktionspläne 9350 – Parallelschaltschnittstelle SINAMICS DCP Listenhandbuch (LH21), 05/2016...
  • Seite 379 Par_SS F60014 S_q Telegr_überw Dauer p51808 F60014 r53310.0 (53310.0) Par_SS t_Überw abgelaufen Telegr_überw Imp r53310.1 Überwachung r51809 Par_SS Diag_info Telegr_überw t_Aus p51807 r51810 Par_SS Akt_anz r51811 Par_SS CAN Diag DO: DCP_CTRL Funktionsplan fp_9350_89.VSD - Parallelschaltschnittstelle SINAMICS DCP 25.04.2016 v 1.2...
  • Seite 380 3 Funktionspläne 3.14 Basic Operator Panel 20 (BOP20) 3.14 Basic Operator Panel 20 (BOP20) Funktionspläne 9912 – Steuerwort Verschaltung SINAMICS DCP Listenhandbuch (LH21), 05/2016...
  • Seite 381 STW BOP.8 STW BOP.9 STW BOP.10 STW BOP.11 STW BOP.12 STW BOP.13 STW BOP.14 STW BOP.15 <1> Die BICO-Verschaltung stellt ein Beispiel dar und kann vom Anwender geändert werden. DO: CU_DCP Funktionsplan fp_9912_89.vsd - Steuerwort Verschaltung SINAMICS DCP 03.06.2014 v 1.2...
  • Seite 383 Störungen und Warnungen Inhalt Übersicht zu den Störungen und Warnungen Liste der Störungen und Warnungen SINAMICS DCP Listenhandbuch (LH21), 05/2016...

  • Seite 384: Anzeige Von Störungen/Warnungen

    Was geschieht beim Auftreten einer Warnung? • Es wird das Zustandssignal ZSW1.7 gesetzt. • Die Warnung wird im Warnpuffer eingetragen. Wie werden Warnungen beseitigt? • Warnungen sind selbstquittierend. Wenn die Ursache nicht mehr vorhanden ist, setzen sie sich eigenständig zurück. SINAMICS DCP Listenhandbuch (LH21), 05/2016...

  • Seite 385: Störpuffer - Speichern Beim Ausschalten

    • Werkseinstellung einstellen (p0009 = 30 und p0976 = 1). • Download mit Strukturveränderung (z. B. Anzahl Antriebsobjekte geändert). • Hochlauf nach Laden von anderen Parameterwerten (z. B. p0976 = 10). • Firmware auf neuere Version hochrüsten. SINAMICS DCP Listenhandbuch (LH21), 05/2016...
  • Seite 386 Die standardmäßig eingestellten Eigenschaften einer Störung oder Warnung können über Parametrierung geändert werden. Literatur: SINAMICS DCP Betriebsanleitung Die "Liste der Störungen und Warnungen" (Seite 388) liefert Informationen bezogen auf die standardmäßig eingestellten Eigenschaften einer Meldung. Werden die Eigenschaften einer bestimmten Meldung verändert, so sind die entsprechenden Informationen in dieser Liste eventuell anzupassen.
  • Seite 387 Beschreibt allgemein mögliche Vorgehensweisen zur Behebung der Ursache für diese anstehende Störung oder Warnung. WARNUNG Im Einzelfall liegt es in der Verantwortung des Service- oder Wartungspersonals, eine zweckmäßige Vorgehensweise zur Behebung der Ursache zu wählen. SINAMICS DCP Listenhandbuch (LH21), 05/2016...

  • Seite 388: Liste Der Störungen Und Warnungen

    4 Störungen und Warnungen 4.2 Liste der Störungen und Warnungen Liste der Störungen und Warnungen Product: SINAMICS DCP, Version: 4703500, Language: deu Objects: CU_DCP, DCP_CTRL, TM150, TM15DI_DO, TM31 Product: SINAMICS DCDC_V, Version: 1200800, Language: deu Objects: DCP_CTRL F01000 Softwarefehler intern...

  • Seite 389: Firmware-Download Bei Drive-Cliq-Komponente Fehlgeschlagen

    Abhilfe: - Angewählte Komponentennummer überprüfen (p7828). - DRIVE-CLiQ-Verdrahtung überprüfen. - Geeignete Firmware-Datei für den Download in das Verzeichnis "/siemens/sinamics/code/sac/" ablegen. - Komponente mit geeignetem Hardware-Ausgabestand verwenden. - Nach erneutem POWER ON der DRIVE-CLiQ-Komponente den Firmware-Download wiederholen. Abhängig von p7826 wird eventuell ein automatischer Firmware-Download durchgeführt.

  • Seite 390: Power On Bei Drive-Cliq-Komponente Erforderlich

    Softwarefehler intern Antriebsobjekt: Alle Objekte Ursache: Ein interner Softwarefehler ist aufgetreten. Störwert (r0949, dezimal interpretieren): Nur für Siemens-interne Fehlerdiagnose. Abhilfe: - POWER ON bei allen Komponenten durchführen (Aus-/Einschalten). - Firmware auf neuere Version hochrüsten. - Hotline kontaktieren. SINAMICS DCP Listenhandbuch (LH21), 05/2016...

  • Seite 391: Hochlauf Mehrmals Abgebrochen

    Antriebsobjekt: Alle Objekte Ursache: Auf der Speicherkarte ist eine Datei im Verzeichnis /SIEMENS/SINAMICS/DATA oder /ADDON/SINAMICS/DATA gegenüber der Werksauslieferung unzulässig verändert. In diesem Verzeichnis sind keine Änderungen zugelassen. Warnwert (r2124, dezimal interpretieren): zyx dez: x = Problem, y = Verzeichnis, z = Dateiname x = 1: Datei existiert nicht.
  • Seite 392 Software Timeout intern Antriebsobjekt: Alle Objekte Ursache: Ein interner Software Timeout ist aufgetreten. Störwert (r0949, dezimal interpretieren): Nur für Siemens-interne Fehlerdiagnose. Abhilfe: - POWER ON bei allen Komponenten durchführen (Aus-/Einschalten). - Firmware auf neuere Version hochrüsten. - Hotline kontaktieren. F01030...
  • Seite 393 Es wurde der letzte verfügbare Backup-Datensatz geladen. Die Parametrierung muss überprüft werden. Ein erneuter Download der Parametrierung wird empfohlen. dd, cc, bb: Nur für Siemens-interne Fehlerdiagnose. Siehe auch: p0971 (Antriebsobjekt Parameter speichern), p0977 (Alle Parameter speichern) Abhilfe: - Projekt-Download mit Inbetriebnahme-Software erneut durchführen.

  • Seite 394: Parameter Sichern Und Power On Erforderlich

    = 011 --> Speichern gestartet mit p0977 = 11 b = 012 --> Speichern gestartet mit p0977 = 12 d, c: Nur für Siemens-interne Fehlerdiagnose. Abhilfe: - Das Dateiattribut der Dateien (PSxxxyyy.***, CAxxxyyy.***, CCxxxyyy.***) überprüfen und gegebenenfalls von "read only"...
  • Seite 395 122: Schreibzugriff nur in Inbetriebnahmezustand Datensatzbasis-Konfiguration (Gerät: p0009 = 4). 123: Schreibzugriff nur in Inbetriebnahmezustand Geräte-Konfiguration (Gerät: p0009 = 1). 124: Schreibzugriff nur in Inbetriebnahmezustand Geräte-Download (Gerät: p0009 = 29). 125: Schreibzugriff nur in Inbetriebnahmezustand Geräte-Parameter-Reset (Gerät: p0009 = 30). SINAMICS DCP Listenhandbuch (LH21), 05/2016...
  • Seite 396 SERVO oder VECTOR konfiguriert). 21: Fehler bei der Übernahme der Download-Parameter. 22: Software-interner Download-Fehler. Weitere Werte: Nur für Siemens-interne Fehlerdiagnose. Abhilfe: - Inbetriebnahme-Software mit aktueller Version verwenden. - Offline-Projekt verändern und erneuten Download durchführen (z. B. Anzahl der Antriebsobjekte, Motor, Geber, Leistungsteil im Offline-Projekt und am Antrieb vergleichen).

  • Seite 397: Cu: Schreiben In Datei Nicht Möglich

    CAxxxyyy.ACX oder CCxxxyyy.ACX wurde ein Fehler erkannt. Unter Umständen konnten deshalb einige der darin gespeicherten Parameterwerte nicht übernommen werden. Siehe hierzu auch r9406 bis r9408. Warnwert (r2124, hexadezimal interpretieren): Nur für Siemens-interne Fehlerdiagnose. Abhilfe: - Prüfen Sie die in r9406 bis r9408 angezeigten Parameter und korrigieren Sie diese gegebenenfalls.
  • Seite 398 Die erste Applikation, deren Anmeldung einen Slave mit einem Port in Verbindung bringt, bestimmt dabei den dem Port zugrundegelegten SYNO-Takt. Störwert (r0949, hexadezimal interpretieren): Methoden-ID. Hinweis: Nur für Siemens-interne Fehlerdiagnose. Abhilfe: Hotline kontaktieren. F01056 CU: Interner Fehler (Takt von Parametergruppe schon abweichend belegt)

  • Seite 399: Parametersicherung Und Gerät Inkompatibel

    Ursache kann eine fehlgeschlagene TSM-Anmeldung oder eine falsche Anmeldereihenfolge sein. Es muss immer zuerst die Anmeldung beim TSM erfolgen, bevor registerSlaves() benutzt werden kann. Störwert (r0949, hexadezimal interpretieren): Methoden-ID. Hinweis: Nur für Siemens-interne Fehlerdiagnose. Abhilfe: Hotline kontaktieren. F01063 CU: Interner Fehler (PDM)
  • Seite 400 Auf dieser Control Unit sind zu viele Funktionen konfiguriert (z. B. zu viele Antriebe, Funktionsmodule, Datensätze, OA-Applikationen, Bausteine, usw.). Störwert (r0949, dezimal interpretieren): Nur für Siemens-interne Fehlerdiagnose. Abhilfe: - Konfiguration auf dieser Control Unit ändern (z. B. weniger Antriebe, Funktionsmodule, Datensätze, OA- Applikationen, Bausteine, usw.).

  • Seite 401: Initialisierung Klemmen Fehlgeschlagen

    Ein Speichervorgang in den nichtflüchtigen Speicher konnte nicht erfolgreich durchgeführt werden. - Nichtflüchtiger Speicher defekt. - Nichtflüchtiger Speicher hat nicht ausreichend Speicherplatz. Störwert (r0949, dezimal interpretieren): Nur für Siemens-interne Fehlerdiagnose. Abhilfe: - Speichern erneut versuchen. - Speicherkarte oder Control Unit tauschen.

  • Seite 402: Cu: Anzahl Instanzen Eines Antriebsobjekttyps Überschritten

    Der gleichzeitige Betrieb von Antriebsobjekttyp SERVO, VECTOR und HLA ist nicht möglich. Es können maximal 2 dieser Antriebsobjekttypen auf einer Control Unit betrieben werden. Abhilfe: - Gerät ausschalten. - Die Verwendung von Antriebsobjekttyp SERVO, VECTOR, HLA auf maximal 2 einschränken. - Inbetriebnahme erneut durchführen. SINAMICS DCP Listenhandbuch (LH21), 05/2016...
  • Seite 403 Zu viele Zeitscheiben wurden durch OA belegt (z. B. DCC). 999: Zu viele Zeitscheiben wurden durch das Grundsystem belegt. Eventuell wurden zu viele unterschiedliche Abtastzeiten eingestellt. Weitere Werte: Nur für Siemens-interne Fehlerdiagnose. Abhilfe: - Einstellung der Abtastzeiten überprüfen (p0112, p0115, p4099, p9500, p9511). - Hotline kontaktieren. F01205 CU: Zeitscheibenüberlauf...
  • Seite 404 2: Wert größer Maximalwert. 3: Resultierende Abtastzeit ist kein Vielfaches von 1.25 µs. 4: Wert nicht passend zum taktsynchronen PROFIBUS-Betrieb. 10: Spezielle Einschränkung des Antriebsobjektes verletzt. 99: Antriebsobjektübergreifende Inkonsistenz festgestellt. 116: Empfohlener Takt in r0116[0...1]. SINAMICS DCP Listenhandbuch (LH21), 05/2016...

  • Seite 405: Komponente Unterstützt Angeforderte Funktion Nicht

    CU: CU-EEPROM Read-Only-Daten fehlerhaft Antriebsobjekt: Alle Objekte Ursache: Fehler beim Lesen der Read-Only-Daten des EEPROM auf der Control Unit. Störwert (r0949, dezimal interpretieren): Nur für Siemens-interne Fehlerdiagnose. Abhilfe: - POWER ON durchführen. - Control Unit austauschen. A01251 CU: CU-EEPROM Read-Write-Daten fehlerhaft...

  • Seite 406: Firmware-Version Von Drive-Cliq-Komponente Nicht Aktuell

    Bei einer Komponente ist "deaktivieren und nicht vorhanden" eingestellt und diese Komponente ist trotzdem in der Topologie vorhanden. Warnwert (r2124, hexadezimal interpretieren): ddccbbaa hex: aa = Komponentennummer bb = Komponentenklasse der Komponente cc = Anschlussnummer Hinweis: Komponentenklasse und Anschlussnummer sind in F01375 beschrieben. SINAMICS DCP Listenhandbuch (LH21), 05/2016...

  • Seite 407: Antriebsobjekt Nicht Betriebsfähig

    Zugesteckte Komponente nicht initialisiert Antriebsobjekt: TM150, TM15DI_DO, TM31 Ursache: Für mindestens eine zugesteckte Komponente ist eine Initialisierung notwendig. Dies ist nur möglich, wenn auf allen Antriebsobjekten die Impulssperre aktiv ist. Abhilfe: Impulssperre für alle Antriebsobjekte aktivieren. SINAMICS DCP Listenhandbuch (LH21), 05/2016...

  • Seite 408: Topologie: Antriebsobjektnummer Fehlt In Konfiguration

    - Durch Eingabe einer 0 werden die Antriebsobjekte mit PZD von denen ohne getrennt. - Es sind nur 2 Teillisten erlaubt. Nach der zweiten 0 müssen alle Werte 0 sein. - Dummy Antriebsobjektnummern (255) sind nur in der ersten Teilliste erlaubt. SINAMICS DCP Listenhandbuch (LH21), 05/2016...

  • Seite 409: Topologie: Komponentennummer Nicht In Solltopologie Enthalten

    - cccc: Nicht verwendet. aa = 04 hex = 4 dez: Die Anzahl der hintereinander geschalteten Komponenten ist größer als 125. - bb: Nicht verwendet. - cccc = Vorläufige Komponentennummer der ersten gefundenen und zum Fehler führenden Komponente. SINAMICS DCP Listenhandbuch (LH21), 05/2016...

  • Seite 410: Topologie: Mindestens Eine Komponente Keinem Antriebsobjekt Zugeordnet

    - Terminal Module (p0151). - Option Board (p0161). F01340 Topologie: Zu viele Komponenten an einem Strang Antriebsobjekt: CU_DCP, TM150, TM15DI_DO, TM31 Ursache: Für den eingestellten Kommunikationstakt sind zu viele DRIVE-CLiQ-Komponenten an einem Strang der Control Unit angeschlossen. SINAMICS DCP Listenhandbuch (LH21), 05/2016...

  • Seite 411: Topologie: Maximale Anzahl Drive-Cliq-Komponenten Überschritten

    CU_DCP, TM150, TM15DI_DO, TM31 Ursache: In der Isttopologie werden zu viele DRIVE-CLiQ-Komponenten festgestellt. Hinweis: Die Impulsfreigabe wird zurückgenommen und verhindert. Abhilfe: - DRIVE-CLiQ-Verdrahtung überprüfen. - Die Anzahl der Komponenten des betroffenen DRIVE-CLiQ-Strangs reduzieren, um das maximale Mengengerüst einzuhalten. SINAMICS DCP Listenhandbuch (LH21), 05/2016...

  • Seite 412: Topologie: Isttopologie Weist Unzulässige Komponente Auf

    Der Fehler tritt nur auf, wenn die Inbetriebnahme der Topologie über den geräteinternen Automatismus und nicht mit Hilfe der Inbetriebnahme-Software durchgeführt wurde. Störwert (r0949, dezimal interpretieren): Nur für Siemens-interne Fehlerdiagnose. Siehe auch: r0098 (Geräte-Isttopologie), p0099 (Geräte-Solltopologie) Abhilfe: Es stehen folgende Abhilfemaßnahmen zur Auswahl, wenn keine Fehler in der Topologieerkennung selbst...

  • Seite 413: Topologie: Zwei Control Units Am Drive-Cliq-Strang Festgestellt

    CU_DCP, TM150, TM15DI_DO, TM31 Ursache: Die DRIVE-CLiQ-Performance reicht an einem Strang nicht aus, um eine gesteckte Komponente zu erkennen. Störwert (r0949, hexadezimal interpretieren): Nur für Siemens-interne Fehlerdiagnose. Abhilfe: - POWER ON durchführen (Aus-/Einschalten). - Komponenten auf mehrere DRIVE-CLiQ-Stränge verteilen. Hinweis: Bei dieser Topologie keine Komponenten im Betrieb ziehen und stecken.

  • Seite 414: Topologie: Isttopologie Enthält Sinumerik Und Simotion Komponenten

    1: Der S120 Combi darf nur über die DRIVE-CLiQ-Buchse X200 mit X100 der NCU verdrahtet werden. 2: In die DRIVE-CLiQ-Buchse X101 der NCU darf nur ein Single Motor Module (SMM) oder ein Double Motor Module (DMM) über X200 angeschlossen werden. SINAMICS DCP Listenhandbuch (LH21), 05/2016...

  • Seite 415: Topologie: Verbindung Doppelt Zwischen Zwei Komponenten

    0: Port 0, 1: Port 1, 2: Port 2, 3: Port 3, 4: Port 4, 5: Port 5 10: X100, 11: X101, 12: X102, 13: X103, 14: X104, 15: X105 20: X200, 21: X201, 22: X202, 23: X203 50: X500, 51: X501, 52: X502, 53: X503, 54: X504, 55: X505 SINAMICS DCP Listenhandbuch (LH21), 05/2016...
  • Seite 416 Der Hochlauf des Antriebssystems wird angehalten. In diesem Zustand kann die Antriebsregelung nicht freigegeben werden. Abhilfe: Topologien anpassen: - Betroffene Komponente an den richtigen Anschluss stecken (Isttopologie korrigieren). - Projekt/Parametrierung in der Inbetriebnahme-Software anpassen (Solltopologie korrigieren). - Topologiefehler automatisch beheben (p9904). SINAMICS DCP Listenhandbuch (LH21), 05/2016...
  • Seite 417 Die Inbetriebnahme-Software bietet gegebenenfalls unter "Topologie --> Topologieansicht" eine verbesserte Diagnose (z. B. Soll-/Ist-Vergleich). A01385 Topologie: Controller Extension falsch gesteckt Antriebsobjekt: CU_DCP, TM150, TM15DI_DO, TM31 Ursache: Beim Topologievergleich wurde in der Isttopologie eine zur Solltopologie falsch gesteckte Controller Extension 32 (CX32) festgestellt. SINAMICS DCP Listenhandbuch (LH21), 05/2016...

  • Seite 418: Topologie: Motor Mit Drive-Cliq Falsch Gesteckt

    Beim Topologievergleich wurde in der Isttopologie ein zur Solltopologie falsch gesteckter Motor mit DRIVE-CLiQ festgestellt. Warnwert (r2124, hexadezimal interpretieren): ddccbbaa hex: dd = Anschlussnummer (%4) cc = Komponentennummer (%3) bb = Komponentenklasse (%2) aa = Komponentennummer der falsch gesteckten Komponente (%1) SINAMICS DCP Listenhandbuch (LH21), 05/2016...

  • Seite 419: Topologie: Komponente Zusätzlich Gesteckt

    = 05 hex = 5 dez: NX10 oder NX15 statt CX32 verwendet. dd = 06 hex = 6 dez: CX32 statt NX10 oder NX15 verwendet. dd = 07 hex = 7 dez: Unterschiedliche Anzahl Anschlüsse. SINAMICS DCP Listenhandbuch (LH21), 05/2016...

  • Seite 420: Topologie: Seriennummer Unterschiedlich

    = Anschlussnummer in der Isttopologie (%3) bb = Komponentenklasse (%2) aa = Komponentennummer (%1) Hinweis: Komponentenklasse und Anschlussnummer sind in F01375 beschrieben. Der Hochlauf des Antriebssystems wird angehalten. In diesem Zustand kann die Antriebsregelung nicht freigegeben werden. SINAMICS DCP Listenhandbuch (LH21), 05/2016...

  • Seite 421: Topologie: Leistungsteil Nicht Gesteckt

    Beim Topologievergleich wurde in der Isttopologie ein zur Solltopologie nicht vorhandenes Sensor Module festgestellt. Warnwert (r2124, hexadezimal interpretieren): ddccbbaa hex: dd = Anschlussnummer (%4) cc = Komponentennummer (%3) bb = Komponentenklasse (%2) aa = Komponentennummer der nicht gesteckten Komponente (%1) SINAMICS DCP Listenhandbuch (LH21), 05/2016...

  • Seite 422: Topologie: Terminal Module Nicht Gesteckt

    = Komponentenklasse (%2) aa = Komponentennummer der nicht gesteckten Komponente (%1) Hinweis: In dd, cc und bb wird die Komponente beschrieben, an der die betroffene Komponente fehlt. Komponentenklasse und Anschlussnummer sind in F01375 beschrieben. SINAMICS DCP Listenhandbuch (LH21), 05/2016...

  • Seite 423: Topologie: Controller Extension Nicht Gesteckt

    - Betroffene Komponente an den richtigen Anschluss stecken (Isttopologie korrigieren). - Projekt/Parametrierung in der Inbetriebnahme-Software anpassen (Solltopologie korrigieren). Hardware prüfen: - 24-V-Versorgungsspannung überprüfen. - DRIVE-CLiQ-Leitungen auf Leitungsbruch und Kontaktprobleme überprüfen. - Komponente auf Funktionsfähigkeit testen. SINAMICS DCP Listenhandbuch (LH21), 05/2016...

  • Seite 424: Topologie: Option Slot Komponente Nicht Gesteckt

    - Projekt/Parametrierung in der Inbetriebnahme-Software anpassen (Solltopologie korrigieren). Hardware prüfen: - 24-V-Versorgungsspannung überprüfen. - DRIVE-CLiQ-Leitungen auf Leitungsbruch und Kontaktprobleme überprüfen. - Komponente auf Funktionsfähigkeit testen. Hinweis: Die Inbetriebnahme-Software bietet gegebenenfalls unter "Topologie --> Topologieansicht" eine verbesserte Diagnose (z. B. Soll-/Ist-Vergleich). SINAMICS DCP Listenhandbuch (LH21), 05/2016...

  • Seite 425: Bico: Verschaltung Kann Nicht Hergestellt Werden

    Ursache: Der gewünschte Konnektorausgang hat nicht den richtigen Datentyp. Diese Verschaltung wird nicht ausgeführt. Störwert (r0949, dezimal interpretieren): Parameternummer, auf die verschaltet werden soll (Konnektorausgang). Abhilfe: Diesen Konnektoreingang mit einem Konnektorausgang mit Datentyp Float verschalten. SINAMICS DCP Listenhandbuch (LH21), 05/2016...

  • Seite 426: Bico: Verschaltung Mit Unterschiedlicher Normierung

    Beim Schreiben auf einen BICO-Eingang mit Doppelwort-Format (DWORD) in den zweiten Index überlappen die Speicherbereiche (z. B. p8861). Der Parameter wird dann auf Werkseinstellung zurückgesetzt. Warnwert (r2124, dezimal interpretieren): Parameternummer des BICO-Eingangs (Signalsenke). Abhilfe: Keine notwendig. SINAMICS DCP Listenhandbuch (LH21), 05/2016...
  • Seite 427 Die Komponentennummer gibt die Komponente an, deren Zuleitung aus Richtung der Control Unit gestört ist. Die Warnung geht nach 5 s automatisch wieder weg, wenn keine weiteren Übertragungsfehler aufgetreten sind. Abhilfe: - Entsprechende DRIVE-CLiQ-Leitung prüfen. - EMV-gerechten Schaltschrankaufbau und Leitungsverlegung prüfen. SINAMICS DCP Listenhandbuch (LH21), 05/2016...
  • Seite 428 PROFIsafe Telegramm nicht passend. 503: PROFIsafe Verbindung wird abgelehnt solange keine taktsynchrone Verbindung besteht (p8969). Weitere Werte: Nur für Siemens-interne Fehlerdiagnose. Abhilfe: Busprojektierung auf der Master- und Slave-Seite überprüfen. Zu Warnwert = 1, 2: - Liste der Antriebsobjekte mit Prozessdatenaustausch prüfen (p0978).

  • Seite 429: Pb/Pn Taktsynchroner Betrieb Parametrierung Unzulässig

    PB/PN Taktsynchroner Betrieb Lebenszeichenausfall Antriebsobjekt 1 Antriebsobjekt: Alle Objekte Ursache: Sammelanzeige für Probleme mit dem Lebenszeichen des Masters (taktsynchroner Betrieb) auf dem Antriebsobjekt 1 (Control Unit). Die Synchronität mit dem Master beim zentralen Messen geht verloren. SINAMICS DCP Listenhandbuch (LH21), 05/2016...

  • Seite 430: Profibus: Unterbrechung Zyklische Verbindung

    - Der Master sendet kein isochrones Global-Control-Telegramm aus, obwohl der taktsynchrone Betrieb über die Busprojektierung angewählt wurde. - Der Master verwendet einen anderen isochronen DP-Takt als im Parametriertelegramm zum Slave übermittelt wurde. - Mindestens ein Antriebsobjekt hat Impulsfreigabe (auch nicht PROFIBUS-/PROFINET-gesteuert) . SINAMICS DCP Listenhandbuch (LH21), 05/2016...

  • Seite 431: Profibus: Verbindung Zum Publisher Gestört

    Bit 0 = 1: Publisher mit Adresse in r2077[0], Verbindung abgebrochen. Bit 15 = 1: Publisher mit Adresse in r2077[15], Verbindung abgebrochen. Abhilfe: - PROFIBUS Leitungen kontrollieren. - Zustand des Publishers mit der abgebrochenen Verbindung prüfen. Siehe auch: r2077 (PROFIBUS Diagnose Querverkehr Adressen) SINAMICS DCP Listenhandbuch (LH21), 05/2016...

  • Seite 432: Pb/Pn Taktsynchroner Betrieb Synchronisation Fehlgeschlagen

    PB/PN Taktsynchroner Betrieb Synchronisation fehlgeschlagen Antriebsobjekt: Alle Objekte Ursache: Die Synchronisation des internen Taktes auf das Global-Control-Telegramm ist fehlgeschlagen. Der interne Takt weist eine unerwartete Verschiebung auf. Abhilfe: Nur für Siemens-interne Fehlerdiagnose. Hinweis: PB: PROFIBUS PN: PROFINET F01951 CU SYNC: Synchronisation Applikationstakt fehlt Antriebsobjekt:...

  • Seite 433: Cu Drive-Cliq: Synchronisation Do Nicht Abgeschlossen

    Nach dem Einschalten des Antriebsystems wurde die Synchronisation zwischen Basistakt, DRIVE-CLiQ-Takt und Applikationstakt gestartet und noch nicht innerhalb der tolerierten Zeit abgeschlossen. Warnwert (r2124, dezimal interpretieren): Nur für Siemens-interne Fehlerdiagnose. Abhilfe: POWER ON bei allen Komponenten des DO durchführen (Aus-/Einschalten).

  • Seite 434: Funktionsgenerator: Betriebsart Unzulässig

    Es fehlen Steuerungshoheit und/oder Freigaben auf einem zur Aufschaltung angegebenen Antrieb. Abhilfe: Auf dem angegebenen Antriebsobjekt Steuerungshoheit holen und alle Freigaben setzen. Hinweis: Die Warnung wird wie folgt zurückgesetzt: - Ursache für diese Warnung beseitigen. - Funktionsgenerator erneut starten. SINAMICS DCP Listenhandbuch (LH21), 05/2016...

  • Seite 435: Funktionsgenerator: Aufmagnetisierung Läuft

    Siehe auch: p4812 (Funktionsgenerator Physikalische Adresse) Abhilfe: Die physikalische Adresse auf einen Wert ungleich Null setzen. Hinweis: Die Warnung wird wie folgt zurückgesetzt: - Ursache für diese Warnung beseitigen. - Funktionsgenerator erneut starten. Siehe auch: p4812 (Funktionsgenerator Physikalische Adresse) SINAMICS DCP Listenhandbuch (LH21), 05/2016...

  • Seite 436: Funktionsgenerator: Wert Für Offset Unzulässig

    - Ursache für diese Warnung beseitigen. - Funktionsgenerator erneut starten. A02050 Trace: Start nicht möglich Antriebsobjekt: Alle Objekte Ursache: Der Trace ist bereits gestartet. Siehe auch: p4700 (Trace Steuerung) Abhilfe: Den Trace stoppen und dann eventuell erneut starten. SINAMICS DCP Listenhandbuch (LH21), 05/2016...
  • Seite 437 - Es wurde kein aufzuzeichnendes Signal angegeben. - Die angegebenen Signale sind nicht gültig. Siehe auch: p4730 (Trace Aufzuzeichnendes Signal 0), p4731 (Trace Aufzuzeichnendes Signal 1), p4732 (Trace Aufzuzeichnendes Signal 2), p4733 (Trace Aufzuzeichnendes Signal 3) SINAMICS DCP Listenhandbuch (LH21), 05/2016...
  • Seite 438 MTrace 0: Mehrfachtrace aktivieren nicht möglich Antriebsobjekt: Alle Objekte Ursache: In Kombination mit einem Mehrfachtrace sind folgende Funktionen oder Einstellungen nicht zulässig (Tracerecorder - Messfunktion. - Langzeittrace. - Triggerbedingung "Aufzeichnungsstart sofort" (IMMEDIATE). - Triggerbedingung "Start mit Funktionsgenerator" (FG_START). SINAMICS DCP Listenhandbuch (LH21), 05/2016...

  • Seite 439: Mtrace 0: Speichern Nicht Möglich

    Siehe auch: p4840 (MTrace Zyklus Anzahl Einstellung) Abhilfe: - Speicherkarte stecken bzw. unmounten. - Größere Speicherkarte verwenden. - Längere Tracezeit konfigurieren oder Endlostrace verwenden. - Parameter speichern während laufendem Mehrfachtrace vermeiden. - Prüfen, ob andere Funktionen gerade auf Messergebnisdateien zugreifen. SINAMICS DCP Listenhandbuch (LH21), 05/2016...

  • Seite 440: Trace: Speicherplatz Der Control Unit Nicht Ausreichend

    Das System konnte eine OA-Applikation nicht laden. Warnwert (r2124, hexadezimal interpretieren): Die Schnittstellenversion in der DCB-Anwenderbibliothek ist nicht kompatibel zur geladenen DCC- Standardbibliothek. Nur für Siemens-interne Fehlerdiagnose. Abhilfe: - POWER ON bei allen Komponenten durchführen (Aus-/Einschalten). - Firmware auf neuere Version hochrüsten.

  • Seite 441: Tm: Abtastzeiten Änderung

    Bei der Initialisierung des Terminal Modules, der Klemmen der Control Unit oder des Terminal Board 30 ist ein interner Softwarefehler aufgetreten. Störwert (r0949, dezimal interpretieren): yxxx dex y = Nur für Siemens-interne Fehlerdiagnose xxx = Komponentennummer (p0151) Abhilfe: - Spannungsversorgung der Control Unit aus-/einschalten.

  • Seite 442: Kalibrierdaten Nicht Plausibel

    A03510 (F, N) TM: Kalibrierdaten nicht plausibel Antriebsobjekt: TM150, TM15DI_DO, TM31 Ursache: Beim Hochlauf werden die Kalibrierdaten des Terminal Modules 31 (TM31) gelesen und auf Plausibilität überprüft. Es wurde mindestens ein Kalibrierdatum als ungültig erkannt. SINAMICS DCP Listenhandbuch (LH21), 05/2016...

  • Seite 443: Tm: Modul Nicht Bereit

    36: Prüfung Parameterbeschreibung fehlgeschlagen, Parameter nur lesbar, nicht vorhanden, falscher Datentyp, Wertebereich oder Zuordnung falsch. 37: Quellparameter für eine BICO-Verschaltung konnte nicht ermittelt werden. 38: Für einen nichtindizierten (bzw. CDS-abhängigen) Parameter wurde ein Index gesetzt. 39: Für einen indizierten Parameter wurde kein Index gesetzt. SINAMICS DCP Listenhandbuch (LH21), 05/2016...

  • Seite 444: Makro: Acx-File Nicht Gefunden

    Der Befehl wird entweder über Binektoreingang p0840 (aktueller CDS) oder Steuerwort Bit 0 über die Steuerungshoheit beeinflusst. Abhilfe: Das Signal über Binektoreingang p0840 (aktueller CDS) oder Steuerwort Bit 0 über die Steuerungshoheit auf 0 schalten. SINAMICS DCP Listenhandbuch (LH21), 05/2016...

  • Seite 445: Antrieb: Messtaster Auf Digitalausgang Parametriert

    In p0186 ist der Index des zum Antriebsdatensatz zugehörigen Motordatensatzes einzutragen. F07502 Antrieb: Geberdatensatz EDS nicht projektiert Antriebsobjekt: CU_DCP, TM150, TM15DI_DO, TM31 Ursache: Nur für Leistungsteile: Der Geberdatensatz wurde nicht projektiert, d. h. es wurde keine Datensatznummer in den zugehörigen Antriebsdatensatz eingetragen. SINAMICS DCP Listenhandbuch (LH21), 05/2016...

  • Seite 446: Antrieb: Identische Geber Im Antriebsdatensatz

    Die Bedingung für die "Externe Warnung 1" steht an. Hinweis: Die "Externe Warnung 1" wird von einer 1/0-Flanke über Binektoreingang p2112 ausgelöst. Siehe auch: p2112 (Externe Warnung 1) Abhilfe: Die Ursachen für diese Warnung beseitigen. SINAMICS DCP Listenhandbuch (LH21), 05/2016...

  • Seite 447: Externe Störung

    TM150, TM15DI_DO, TM31 Ursache: Das Terminal Board 30 erkennt eine fehlerhafte interne Versorgungsspannung. Störwert (r0949, dezimal interpretieren): 0: Fehler beim Test der Überwachungsschaltung. 1: Fehler im Normalbetrieb. Abhilfe: - Terminal Board 30 tauschen. - Control Unit tauschen. SINAMICS DCP Listenhandbuch (LH21), 05/2016...
  • Seite 448 Antriebsobjekt: Alle Objekte Ursache: Die zyklischen Ist- und/oder Sollwerte wurden nicht rechtzeitig innerhalb der projektierten Zeitpunkte übertragen. Warnwert (r2124, dezimal interpretieren): Nur für Siemens-interne Fehlerdiagnose. Abhilfe: Das Parametriertelegramm kontrollieren (Ti, To, Tdp, usw.). F08510 (A) PN/COMM BOARD: Sende-Konfigurationsdaten ungültig Antriebsobjekt:...

  • Seite 449: Pzd Interface Hardware-Zuordnung Fehlerhaft

    500: Unzulässige PROFIsafe Konfiguration für das in p8815[1] eingestellte Interface 501: PROFIsafe Parameter fehlerhaft (z. B. F_Dest). 503: PROFIsafe Verbindung wird abgelehnt solange keine taktsynchrone Verbindung besteht (p8969). Weitere Werte: Nur für Siemens-interne Fehlerdiagnose. Abhilfe: Empfangs-Konfigurationsdaten kontrollieren. Zu Warnwert = 1, 2: - Prüfen der Liste der Antriebsobjekte mit Prozessdatenaustausch (p0978).

  • Seite 450: Cbe20: Syntaxfehler In Konfigurationsdatei

    - Bei der Überprüfung der vorhandenen Lizenzierung trat ein Fehler auf. Warnwert (r2124, dezimal interpretieren): Die vorhandene Lizenzierung ist nicht ausreichend. Es konnte keine ausreichende Lizenz ermittelt werden, da die Speicherkarte mit den benötigten Lizenzierungsdaten im Betrieb gezogen wurde. SINAMICS DCP Listenhandbuch (LH21), 05/2016...

  • Seite 451: Lizenzierung Prüfsumme Fehlerhaft

    2: Es steckt eine ungültige Speicherkarte. 3: Die Speicherkarte wird in einer anderen Control Unit betrieben. 12: Es steckt eine ungültige Speicherkarte (OEM-Vorgabe falsch, p7769). 13: Die Speicherkarte wird in einer anderen Control Unit betrieben (OEM-Vorgabe falsch, p7759). SINAMICS DCP Listenhandbuch (LH21), 05/2016...

  • Seite 452: Know-How-Schutz: Kopierschutz Nicht Aktivierbar

    Leistungsteil: Motorhaltebremse Kurzschluss erkannt Antriebsobjekt: DCP_CTRL Ursache: Es wurde ein Kurzschluss an den Klemmen der Motorhaltebremse erkannt. Störwert (r0949, dezimal interpretieren): Nur für Siemens-interne Fehlerdiagnose. Abhilfe: - Motorhaltebremse auf Kurzschluss prüfen. - Anschluss und Leitung für die Motorhaltebremse prüfen. F30053 FPGA Daten fehlerhaft...

  • Seite 453: Leistungsteil: Schalthandlungen Zu Häufig

    Zusätzliche Ursachen beim Parallelschaltgerät (r0108.15 = 1): - Ein Leistungsteil hat sich mit Erdschlussfehler abgeschaltet. - Die Kreisstromregelung ist zu langsam oder zu dynamisch eingestellt. Störwert (r0949, bitweise interpretieren): Bit 0: Phase U. Bit 1: Phase V. Bit 2: Phase W. SINAMICS DCP Listenhandbuch (LH21), 05/2016...

  • Seite 454: Leistungsteil Drive-Cliq (Cu): Alternierend Zyklische Datenübertragung Gestört

    Das Lebenszeichenbit im empfangenen Telegramm ist nicht gesetzt. Hinweis zum Meldungswert: Die einzelnen Informationen sind im Meldungswert (r0949/r2124) wie folgt verschlüsselt: 0000yyxx hex: yy = Komponentennummer, xx = Fehlerursache Abhilfe: Firmware der betroffenen Komponente hochrüsten. SINAMICS DCP Listenhandbuch (LH21), 05/2016...
  • Seite 455 Ausfall der Versorgungsspannung. Fehlerursache: 9 (= 09 hex): Die Versorgungsspannung der Komponente ist ausgefallen. Hinweis zum Meldungswert: Die einzelnen Informationen sind im Meldungswert (r0949/r2124) wie folgt verschlüsselt: 0000yyxx hex: yy = Komponentennummer, xx = Fehlerursache SINAMICS DCP Listenhandbuch (LH21), 05/2016...

  • Seite 456: Vsm Drive-Cliq (Cu): Zyklische Datenübertragung Gestört

    67 (= 43 hex): Sendefehler: Der Zwischenspeicher des Telegramms ist fehlerhaft. 96 (= 60 hex): Bei der Laufzeitmessung ist die Antwort zu spät eingetroffen. 97 (= 61 hex): Der Austausch der Kenndaten dauert zu lange. SINAMICS DCP Listenhandbuch (LH21), 05/2016...

  • Seite 457: Vsm Drive-Cliq (Cu): Alternierend Zyklische Datenübertragung Gestört

    - Wenn r4101[0] > 1650 Ohm, dann beträgt die Temperatur r4105[0] = 250 °C. - Wenn r4101[0] <= 1650 Ohm, dann beträgt die Temperatur r4105[0] = -50 °C. Der Temperaturistwert wird über Konnektorausgang r4105[0] angezeigt und kann weiter verschaltet werden. SINAMICS DCP Listenhandbuch (LH21), 05/2016...
  • Seite 458 Störwert (r0949, dezimal interpretieren): Temperaturistwert zum Zeitpunkt der Auslösung [0.1 °C]. Abhilfe: - Temperatursensor unter p4102[5] - Hysterese (5 K, bei TM150 einstellbar über p4118[2]) abkühlen. - Gegebenenfalls die Störreaktion auf KEINE einstellen (p2100, p2101). Siehe auch: p4102 SINAMICS DCP Listenhandbuch (LH21), 05/2016...

  • Seite 459: Tm: Temperatur Warnschwelle Kanal 0 Überschritten

    Beim Sensortyp "PTC Thermistor" und "Bimetall-Öffner" (p4100[2] = 1, 4) gilt: - Wenn r4101[2] > 1650 Ohm, dann beträgt die Temperatur r4105[2] = 250 °C. - Wenn r4101[2] <= 1650 Ohm, dann beträgt die Temperatur r4105[2] = -50 °C. SINAMICS DCP Listenhandbuch (LH21), 05/2016...
  • Seite 460 Antriebsobjekt: DCP_CTRL, TM15DI_DO, TM31 Ursache: Die eingegebene Geberstrichzahl ist zur hardwaremäßig zulässigen Strichzahl nicht passend. Störwert (r0949, dezimal interpretieren): 1: Geberstrichzahl ist zu hoch. 2: Geberstrichzahl ist zu niedrig. 4: Geberstrichzahl kleiner als Nullmarkenoffset (p4426). SINAMICS DCP Listenhandbuch (LH21), 05/2016...

  • Seite 461: Tm: Nullmarkenoffset Unzulässig

    DerTemperaturistwert wird über Konnektorausgang r4105[4] angezeigt und kann weiter verschaltet werden. Achtung: Diese Störung führt nur dann zur Abschaltung des Antriebs, wenn wenigstens eine BICO-Verschaltung zwischen Antrieb und Terminal Module besteht. Störwert (r0949, dezimal interpretieren): Temperaturistwert zum Zeitpunkt der Auslösung [0.1 °C]. SINAMICS DCP Listenhandbuch (LH21), 05/2016...
  • Seite 462 Bei der Temperaturauswertung über das Terminal Module 150 (TM150) ist mindestens eine der folgenden Bedingungen zum Auslösen dieser Störung erfüllt: - Warnschwelle länger als im Zeitglied eingestellt überschritten (p4102[14], p4103[7]). oder - Störschwelle überschritten (p4102[15]). SINAMICS DCP Listenhandbuch (LH21), 05/2016...
  • Seite 463 Antrieb und Terminal Module besteht. Störwert (r0949, dezimal interpretieren): Temperaturistwert zum Zeitpunkt der Auslösung [0.1 °C]. Abhilfe: - Temperatursensor unter p4102[19] - Hysterese (p4118[9]) abkühlen. - Gegebenenfalls die Störreaktion auf KEINE einstellen (p2100, p2101). Siehe auch: p4102 SINAMICS DCP Listenhandbuch (LH21), 05/2016...
  • Seite 464 - Wenn r4101[4] <= 1650 Ohm, dann beträgt die Temperatur r4105[4] = -50 °C. Warnwert (r2124, dezimal interpretieren): Temperaturistwert zum Zeitpunkt der Auslösung [0.1 °C]. Abhilfe: Temperatursensor unter p4102[8] - Hysterese (p4118[4]) abkühlen. Siehe auch: p4102 SINAMICS DCP Listenhandbuch (LH21), 05/2016...
  • Seite 465 - Wenn r4101[8] <= 1650 Ohm, dann beträgt die Temperatur r4105[8] = -50 °C. Warnwert (r2124, dezimal interpretieren): Temperaturistwert zum Zeitpunkt der Auslösung [0.1 °C]. Abhilfe: Temperatursensor unter p4102[16] - Hysterese (p4118[8]) abkühlen. Siehe auch: p4102 SINAMICS DCP Listenhandbuch (LH21), 05/2016...

  • Seite 466: Tm Drive-Cliq: Lebenszeichen Fehlt

    Das Lebenszeichenbit im empfangenen Telegramm ist nicht gesetzt. Hinweis zum Meldungswert: Die einzelnen Informationen sind im Meldungswert (r0949/r2124) wie folgt verschlüsselt: 0000yyxx hex: yy = Komponentennummer, xx = Fehlerursache Abhilfe: - DRIVE-CLiQ-Verbindung überprüfen. - Betroffene Komponente tauschen. SINAMICS DCP Listenhandbuch (LH21), 05/2016...

  • Seite 467: Tm: Ablaufsteuerung Zeitüberwachung

    Es wird ein SYNC-Telegramm erwartet, aber das empfangene Telegramm ist keines. 8 (= 08 hex): Es wird kein SYNC-Telegramm erwartet, aber das empfangene Telegramm ist eines. 9 (= 09 hex): Fehlerbit im empfangenen Telegramm ist gesetzt. SINAMICS DCP Listenhandbuch (LH21), 05/2016...
  • Seite 468 Sendefehler: Der Zwischenspeicher des Telegramms ist fehlerhaft. 67 (= 43 hex): Sendefehler: Der Zwischenspeicher des Telegramms ist fehlerhaft. Hinweis zum Meldungswert: Die einzelnen Informationen sind im Meldungswert (r0949/r2124) wie folgt verschlüsselt: 0000yyxx hex: yy = Komponentennummer, xx = Fehlerursache SINAMICS DCP Listenhandbuch (LH21), 05/2016...

  • Seite 469: Tm Drive-Cliq: Zyklische Datenübertragung Gestört

    Der Typ des empfangenen Telegramms passt nicht zur Empfangsliste. 6 (= 06 hex): Die Adresse des Leistungsteils im Telegramm und in der Empfangsliste stimmt nicht überein. 9 (= 09 hex): Fehlerbit im empfangenen Telegramm ist gesetzt. SINAMICS DCP Listenhandbuch (LH21), 05/2016...

  • Seite 470: Tm Drive-Cliq (Cu): Zyklische Datenübertragung Gestört

    Das Lebenszeichenbit im empfangenen Telegramm ist nicht gesetzt und das empfangene Telegramm ist zu früh. 33 (= 21 hex): Das zyklische Telegramm ist noch nicht eingetroffen. 34 (= 22 hex): Zeitfehler in der Empfangsliste des Telegramms. 64 (= 40 hex): Zeitfehler in der Sendeliste des Telegramms. SINAMICS DCP Listenhandbuch (LH21), 05/2016...

  • Seite 471: Tm Drive-Cliq (Cu): Fehler Beim Senden Von Drive-Cliq-Daten

    11 (= 0B hex): Synchronisationsfehler bei der alternierend zyklischen Datenübertragung. Hinweis zum Meldungswert: Die einzelnen Informationen sind im Meldungswert (r0949/r2124) wie folgt verschlüsselt: 0000yyxx hex: yy = Komponentennummer, xx = Fehlerursache Abhilfe: POWER ON durchführen. SINAMICS DCP Listenhandbuch (LH21), 05/2016...

  • Seite 472: Tm: Unbekannte Störung

    10: TM15 24-V-Versorgung für DI/DO 16 ... 23 (X522) fehlt. 20: TM41 24-V-Versorgung für DI/DO 0 ... 3 fehlt. Abhilfe: Überprüfen der Klemmen für die Spannungsversorgung (L1+, L2+, L3+, M oder +24 V_1 bei TM41). SINAMICS DCP Listenhandbuch (LH21), 05/2016...

  • Seite 473: Tm: Initialisierung Hardware Fehlgeschlagen

    PTC Thermistor: R < 20 Ohm, KTY84: R < 50 Ohm (TM150: R < 180 Ohm), PT100: R < 60 Ohm, PT1000: R < 603 Abhilfe: - Sensor auf korrekten Anschluss überprüfen. - Sensor austauschen. SINAMICS DCP Listenhandbuch (LH21), 05/2016...
  • Seite 474 KTY84: R > 2170 Ohm, PT100: R > 194 Ohm, PT1000: R > 1944 Ohm 2: Gemessener Widerstand zu klein. PTC Thermistor: R < 20 Ohm, KTY84: R < 180 Ohm, PT100: R < 60 Ohm, PT1000: R < 603 Ohm SINAMICS DCP Listenhandbuch (LH21), 05/2016...
  • Seite 475 KTY84: R > 2170 Ohm, PT100: R > 194 Ohm, PT1000: R > 1944 Ohm 2: Gemessener Widerstand zu klein. PTC Thermistor: R < 20 Ohm, KTY84: R < 180 Ohm, PT100: R < 60 Ohm, PT1000: R < 603 Ohm SINAMICS DCP Listenhandbuch (LH21), 05/2016...

  • Seite 476: Tm: Unbekannte Warnung

    Telegramm ist kürzer als im Längenbyte bzw. in der Empfangsliste angegeben und das empfangene Telegramm ist zu früh. 19 (= 13 hex): Telegramm ist länger als im Längenbyte bzw. in der Empfangsliste angegeben und das empfangene Telegramm ist zu früh. SINAMICS DCP Listenhandbuch (LH21), 05/2016...

  • Seite 477: Hub Drive-Cliq (Cu): Zyklische Datenübertragung Gestört

    Hinweis zum Meldungswert: Die einzelnen Informationen sind im Meldungswert (r0949/r2124) wie folgt verschlüsselt: 0000yyxx hex: yy = Komponentennummer, xx = Fehlerursache Abhilfe: - Spannungsversorgung der betroffenen Komponente überprüfen. - POWER ON durchführen. - Betroffene Komponente austauschen. SINAMICS DCP Listenhandbuch (LH21), 05/2016...

  • Seite 478: Hub Drive-Cliq (Cu): Fehler Beim Senden Von Drive-Cliq-Daten

    Die Eigenschaften der durch den Störwert angegebenen DRIVE-CLiQ-Komponente (DRIVE-CLiQ Hub Module) haben sich gegenüber dem Hochlauf in inkompatibler Weise geändert. Eine Ursache kann z. B. das Tauschen einer DRIVE-CLiQ-Leitung oder DRIVE-CLiQ-Komponente sein. Störwert (r0949, dezimal interpretieren): Komponentennummer. SINAMICS DCP Listenhandbuch (LH21), 05/2016...
  • Seite 479 Warnung an DRIVE-CLiQ-Buchse X100 Antriebsobjekt: CU_DCP, TM150, TM15DI_DO, TM31 Ursache: Bei dem Antriebsobjekt an der DRIVE-CLiQ-Buchse X100 ist eine Warnung aufgetreten. Warnwert (r2124, dezimal interpretieren): Erste auf diesem Antriebsobjekt aufgetretene Warnung. Abhilfe: Den Warnpuffer des angegebenen Objektes auswerten. SINAMICS DCP Listenhandbuch (LH21), 05/2016...

  • Seite 480: Cx32: Projektierter Transferendezeitpunkt Überschritten

    Das Lebenszeichenbit im empfangenen Telegramm ist nicht gesetzt. Hinweis zum Meldungswert: Die einzelnen Informationen sind im Meldungswert (r0949/r2124) wie folgt verschlüsselt: 0000yyxx hex: yy = Komponentennummer, xx = Fehlerursache Abhilfe: - POWER ON durchführen (Aus-/Einschalten). - Betroffene Komponente austauschen. SINAMICS DCP Listenhandbuch (LH21), 05/2016...

  • Seite 481: Cx32 Drive-Cliq: Zyklische Datenübertragung Gestört

    Die DRIVE-CLiQ-Kommunikation von der Control Unit zur betroffenen Controller Extension ist fehlerhaft. Die Teilnehmer senden und empfangen nicht synchron. Fehlerursache: 33 (= 21 hex): Das zyklische Telegramm ist noch nicht eingetroffen. 34 (= 22 hex): Zeitfehler in der Empfangsliste des Telegramms. SINAMICS DCP Listenhandbuch (LH21), 05/2016...
  • Seite 482 11 (= 0B hex): Synchronisationsfehler bei der alternierend zyklischen Datenübertragung. Hinweis zum Meldungswert: Die einzelnen Informationen sind im Meldungswert (r0949/r2124) wie folgt verschlüsselt: 0000yyxx hex: yy = Komponentennummer, xx = Fehlerursache Abhilfe: POWER ON durchführen (Aus-/Einschalten). SINAMICS DCP Listenhandbuch (LH21), 05/2016...

  • Seite 483: Cx32 Drive-Cliq (Cu): Lebenszeichen Fehlt

    25 (= 19 hex): Fehlerbit im empfangenen Telegramm ist gesetzt und das empfangene Telegramm ist zu früh. Hinweis zum Meldungswert: Die einzelnen Informationen sind im Meldungswert (r0949/r2124) wie folgt verschlüsselt: 0000yyxx hex: yy = Komponentennummer, xx = Fehlerursache SINAMICS DCP Listenhandbuch (LH21), 05/2016...

  • Seite 484: Cx32 Drive-Cliq (Cu): Zyklische Datenübertragung Gestört

    65 (= 41 hex): Der Telegrammtyp stimmt nicht mit der Sendeliste überein. Hinweis zum Meldungswert: Die einzelnen Informationen sind im Meldungswert (r0949/r2124) wie folgt verschlüsselt: 0000yyxx hex: yy = Komponentennummer, xx = Fehlerursache Abhilfe: POWER ON durchführen (Aus-/Einschalten). SINAMICS DCP Listenhandbuch (LH21), 05/2016...
  • Seite 485 14: F-CPU mit weniger PROFIsafe Subslots als mit p9601.3 aktiviert. 15: PROFIsafe Telegramm der F-CPU stimmt nicht mit Einstellung in p60022 überein. Abhilfe: CBE20: Projektierung der PROFINET Controller und Einstellung von p8829 und p9601.3 überprüfen. SINAMICS DCP Listenhandbuch (LH21), 05/2016...
  • Seite 486 CBE20 SINAMICS Link: Sender wurde am SINAMICS Link nicht gefunden. Warnwert (r2124, dezimal interpretieren): Adresse des nicht gefundenen Senders. Siehe auch: p8872 (SINAMICS Link Adresse PZD empfangen) Abhilfe: CBE20 SINAMICS Link: Verbindung zum Sender überprüfen. SINAMICS DCP Listenhandbuch (LH21), 05/2016...
  • Seite 487 Bit 5 = 1: Digitalausgang 5 (DO 5, X177.16) der CUD ist überlastet Bit 6 = 1: Digitalausgang 6 (DO 6, X177.17) der CUD ist überlastet Bit 7 = 1: Digitalausgang 7 (DO 7, X177.18) der CUD ist überlastet SINAMICS DCP Listenhandbuch (LH21), 05/2016...
  • Seite 488 Dieser Fehler wird außerdem über Binektorausgang r53030.0 angezeigt. AI: Analog Input (Analogeingang) Siehe auch: p50700 (CUD Analogeingang 0 Typ) Abhilfe: - Verdrahtung der Eingangsklemmen (X177.25/26) überprüfen (Leitungsbruch, Kontakte, ...). - Parametrierung für Analogeingang 0 überprüfen (p50700). SINAMICS DCP Listenhandbuch (LH21), 05/2016...
  • Seite 489 5: Analogeingang 0 (X177.25/26), Stromeingang, Offset fehlerhafter Wert 6: Analogeingang 0 (X177.25/26), Stromeingang, +20 mA fehlerhafter Wert 7: Analogeingang 0 (X177.25/26), Stromeingang, -20 mA fehlerhafter Wert 8: Analogeingang 0 (X177.25/26), Stromeingang, Referenzwert fehlerhaft 9: Analogeingang 1 (X177.27/28), Spannungseingang, Offset fehlerhafter Wert SINAMICS DCP Listenhandbuch (LH21), 05/2016...
  • Seite 490 53: Analogausgang 1 (X177.51/52), Offset fehlerhafter Wert 54: Analogausgang 1 (X177.51/52), -10 V fehlerhafter Wert 55: Analogausgang 1 (X177.51/52), +10 V fehlerhafter Wert 56: Analogausgang 1 (X177.51/52), Referenzwert fehlerhaft Hinweis: r50047[1]: Fehlerhafter Abgleichwert Abhilfe: Das Gerät zu einer authorisierten Reparaturstelle senden. SINAMICS DCP Listenhandbuch (LH21), 05/2016...
  • Seite 491 Drehzahl von Lüfter 1 (in Umdrehungen pro Sekunde) r50047[2]: Drehzahl von Lüfter 2 (in Umdrehungen pro Sekunde) r50047[3]: Drehzahl von Lüfter 3 (in Umdrehungen pro Sekunde) Abhilfe: - Umgebungstemperatur überprüfen und gegebenenfalls verringern. - Funktion des Gerätelüfters überprüfen. SINAMICS DCP Listenhandbuch (LH21), 05/2016...
  • Seite 492 Temperatur Baugruppe CUD (in °C) r50047[6]: Zulufttemperatur (in °C) r50047[7]: Referenzspannung +10 V (in Volt) r50047[8]: Referenzspannung -10 V (in Volt) r50047[9]: Temperatur Leistungsteil 3 (in °C) Abhilfe: - Umgebungstemperatur überprüfen und gegebenenfalls verringern. - Funktion des Gerätelüfters überprüfen. SINAMICS DCP Listenhandbuch (LH21), 05/2016...
  • Seite 493 Temperatur Baugruppe CUD (in °C) r50047[6]: Zulufttemperatur (in °C) r50047[7]: Referenzspannung +10 V (in Volt) r50047[8]: Referenzspannung -10 V (in Volt) r50047[9]: Temperatur Leistungsteil 3 (in °C) Abhilfe: Strombelastung der Referenzspannung P10 überprüfen (X177.31). SINAMICS DCP Listenhandbuch (LH21), 05/2016...
  • Seite 494 Strombelastung der Spannungsversorgung P15 überprüfen (X177.41). F60096 (N, A) Temperatursensor fehlerhaft Antriebsobjekt: DCP_CTRL Ursache: Bei mindestens einem Temperatursensor wurde ein Leitungsbruch oder ein Kurzschluss festgestellt. Störwert (r0949, dezimal interpretieren): 1: Leitungsbruch liegt vor. 2: Kurzschluss liegt vor. SINAMICS DCP Listenhandbuch (LH21), 05/2016...
  • Seite 495 F60097 (N, A) Netzteil gestört Antriebsobjekt: DCP_CTRL Ursache: Das Netzteil im SINAMICS DCP ist gestört. Hinweis: r50047[1]: Temperatur Leistungsteil 1 (in °C) r50047[2]: Temperatur Leistungsteil 2 (in °C) r50047[3]: Temperatur Baugruppe Stromversorgung (in °C) r50047[4]: Temperatur Baugruppe Mainboard (in °C) r50047[5]: Temperatur Baugruppe CUD (in °C)
  • Seite 496 Einschalten ist erst nach 5 Minuten möglich. - Die Eingangsspannung war im Betrieb länger als 50 ms lang im Überspannungsbereich (800 ... 1000 V). - Beim PV Fangen aktiv hat die nicht-PV-Seite die Spannungsgrenze (p55182, p55187) überschritten. SINAMICS DCP Listenhandbuch (LH21), 05/2016...
  • Seite 497 F60504 Leistungsteil Überspannung Antriebsobjekt: DCP_CTRL Ursache: Eine Überspannung im Leistungsteil ist aufgetreten. Störwert (r0949, dezimal interpretieren): 1: Überspannung auf Seite 1. 2: Überspannung auf Seite 2. Abhilfe: Eingangsspannung (Seite 1) bzw. Ausgangsspannung (Seite 2) überprüfen. SINAMICS DCP Listenhandbuch (LH21), 05/2016...
  • Seite 498 = 1 setzen --> Der Betriebsstundenzähler (r55470) wird auf Null gesetzt. --> Nach Ausführung wird der Parameter automatisch auf Null gesetzt. Siehe auch: r55470 (Gerätelüfter Betriebsstunden Anzeige), p55471 (Gerätelüfter Lebensdauer), p55472 (Gerätelüfter Betriebsstunden zurücksetzen) SINAMICS DCP Listenhandbuch (LH21), 05/2016...
  • Seite 499 Mainboard EEROM Schreibschutz aktiv Antriebsobjekt: DCP_CTRL Ursache: Ein Schreibversuch in das EEPROM auf dem Mainboard ist fehlgeschlagen. Der Schreibschutz ist aktiv. Hinweis: Nur für Siemens-interne Anwendung. Abhilfe: Schreibschutz für das EEPROM auf dem Mainboard aufheben. SINAMICS DCP Listenhandbuch (LH21), 05/2016...
  • Seite 500 Antriebsobjekt: DCP_CTRL Ursache: Auf dem Mainboard ist ein I2C-Bus-Kommunikationsfehler aufgetreten. Störwert (r0949, dezimal interpretieren): I2C-Fehlercode (nur für Siemens-interne Fehlerdiagnose). Abhilfe: - POWER ON durchführen (Aus-/Einschalten). - Gegebenenfalls das Gerät zu einer authorisierten Reparaturstelle senden. F60525 (N, A) Mainboard Watchdog Fehler...

  • Seite 501: Anhang

    Anhang Inhalt ASCII-Tabelle (darstellbare Zeichen) Abkürzungsverzeichnis SINAMICS DCP Listenhandbuch (LH21), 05/2016...
  • Seite 502 Ziffer 6 Digit 7 Ziffer 7 Digit 8 Ziffer 8 Digit 9 Ziffer 9 Colon Doppelpunkt, Kolon Semicolon Strichpunkt, Semikolon < Less than Kleiner als Equals Gleichheitszeichen > Greater than Größer als Question mark Fragezeichen SINAMICS DCP Listenhandbuch (LH21), 05/2016...

  • Seite 503: Bedeutung Englisch

    Eckige Klammer auf Backslash Backslash Closing bracket Eckige Klammer zu Circumflex Zirkumflex Underline Unterstrich ‘ Opening single quotation mark Gravis Small letter a Kleinbuchstabe a Small letter b Kleinbuchstabe b Small letter c Kleinbuchstabe c SINAMICS DCP Listenhandbuch (LH21), 05/2016...
  • Seite 504 Small letter w Kleinbuchstabe w Small letter x Kleinbuchstabe x Small letter y Kleinbuchstabe y Small letter z Kleinbuchstabe z Opening Brace Geschweifte Klammer auf Vertical line Vertikale Linie Closing Brace Geschweifte Klammer zu Tilde Tilde SINAMICS DCP Listenhandbuch (LH21), 05/2016...
  • Seite 505 Kapazität C… Safety-Meldung Controller Area Network Serielles Bussystem Communication Board CAN Kommunikationsbaugruppe CAN Communication Board Ethernet Kommunikationsbaugruppe PROFINET (Ethernet) Compact Disc Compact Disc Command Data Set Befehlsdatensatz CF Card CompactFlash Card CompactFlash-Speicherkarte Connector Input Konnektoreingang SINAMICS DCP Listenhandbuch (LH21), 05/2016...

  • Seite 506: Abkürzung

    Dynamic Random Access Memory Dynamischer Speicher DRIVE-CLiQ Drive Component Link with IQ Drive Component Link with IQ Dynamic Servo Control Dynamic Servo Control Digital Time Clock Zeitschaltuhr EASC External Armature Short-Circuit Externer Ankerkurzschluss Encoder Data Set Geberdatensatz SINAMICS DCP Listenhandbuch (LH21), 05/2016...
  • Seite 507 Bezugspotenzial für alle Signal- und Betriebsspannungen, in der Regel mit 0 V definiert (auch als M bezeichnet) Gerätestammdatei Gerätestammdatei: beschreibt die Merkmale eines PROFIBUS-Slaves Gate Supply Voltage Gate Supply Voltage GUID Globally Unique Identifier Globally Unique Identifier SINAMICS DCP Listenhandbuch (LH21), 05/2016...

  • Seite 508: Bedeutung

    Jogging Tippen Kreuzweiser Datenvergleich Kreuzweiser Datenvergleich Know-how protection Know-how-Schutz Kinetische Pufferung Kinetische Pufferung Proportionalverstärkung KTY84 Temperatursensor Formelzeichen für Induktivität Light Emitting Diode Leuchtdiode Linearmotor Linearmotor Lageregler Lageregler Least Significant Bit Niederstwertiges Bit Line-Side Converter Netzstromrichter SINAMICS DCP Listenhandbuch (LH21), 05/2016...
  • Seite 509 Open Architecture Interface Version der SINAMICS-Firmware, ab der die OA-Applikation eingesetzt werden kann OASP Open Architecture Support Package Erweitert das Inbetriebnahme-Tool STARTER um die entsprechende OA-Applikation Operating Condition Betriebsbedingung Original Equipment Manufacturer Original Equipment Manufacturer SINAMICS DCP Listenhandbuch (LH21), 05/2016...
  • Seite 510 Beobachtungsparameter (nur lesbar) Random Access Memory Speicher zum Lesen und Schreiben RCCB Residual Current Circuit Breaker Fehlerstrom-Schutzschalter Residual Current Device Fehlerstrom-Schutzschalter Residual Current Monitor Differenzstrom-Überwachungsgerät Reluctance motor textile Reluktanzmotor Textil RESM Reluctance synchronous motor Synchronreluktanzmotor SINAMICS DCP Listenhandbuch (LH21), 05/2016...
  • Seite 511 Sicherheitsgerichteter Eingang Sicherheitsgerichteter Eingang Sicherer Halt Sicherer Halt Safety Integrated Safety Integrated Safety Info Channel Safety Info Channel Safety Integrity Level Sicherheitsintegritätsgrad SITOP Siemens Stromversorgungssystem Smart Line Module Smart Line Module Safely-Limited Position Sicher begrenzte Position SINAMICS DCP Listenhandbuch (LH21), 05/2016...
  • Seite 512 Transmit Process Data Object Transmit Process Data Object Terre Terre Drehstromversorgungsnetz geerdet Transistor-Transistor-Logic Transistor-Transistor-Logik Vorhaltezeit Underwriters Laboratories Inc. Underwriters Laboratories Inc. Uninterruptible Power Supply Unterbrechungsfreie Stromversorgung Unterbrechungsfreie Stromversorgung Unterbrechungsfreie Stromversorgung Universal Time Coordinated Universalzeit koordiniert SINAMICS DCP Listenhandbuch (LH21), 05/2016...
  • Seite 513 Volt peak to peak Volt Spitze zu Spitze Voltage Sensing Module Voltage Sensing Module Wiedereinschaltautomatik Wiedereinschaltautomatik Werkzeugmaschine Werkzeugmaschine Extensible Markup Language Erweiterbare Auszeichnungssprache (Standardsprache für Web-Publishing und Dokumentenmanagement) Zwischenkreis Zwischenkreis Zero Mark Nullmarke Zustandswort Zustandswort SINAMICS DCP Listenhandbuch (LH21), 05/2016...
  • Seite 514 A Anhang A.2 Abkürzungsverzeichnis SINAMICS DCP Listenhandbuch (LH21), 05/2016...
  • Seite 515 (p0922 = 999), 333 6850 2472 Istwerterfassung, 362 IF1 Zustandsworte Freie Verschaltung, 334 6855 2546 Leistungsteilüberwachung, 363 Steuerwort Störungen/Warnungen, 336 6860 2548 Leistungsteil Eigenschaften, 364 Zustandswort Störungen/Warnungen 1, 337 8030 2580 Temperaturfühler, 366 Steuerwort Ablaufsteuerung, 338 SINAMICS DCP Listenhandbuch (LH21), 05/2016...
  • Seite 516 Beobachtungsparameter, 15 Funktionsgenerator, 344 Beschreibung (Parameter), 19 Funktionsmodul, 16 BI, Binektoreingang, 16 Funktionspläne Ablaufsteuerung BICO-Technik, 319 Steuerwerk, 341 Binector Funktionspläne Basic Operator Panel 20 (BOP20) Input (BI), 16 Steuerwort BOP20 Verschaltung, 381 Output (BO), 16 SINAMICS DCP Listenhandbuch (LH21), 05/2016...
  • Seite 517 Istwerterfassung, 362 Störungen und Warnungen, 388 Korrekturstromregler, 351 Lüftersteuerung, 361 Leistungsteil Eigenschaften, 364 Leistungsteilüberwachung, 363 Lüftersteuerung, 361 MPP-Tracker, 346 Pulsweitenmodulation, 359 Schützsteuerung/Vorladung, 360 Sollwertaufbereitung, 350 Spannungsbegrenzung, 354 Spannungsbegrenzung dynamisch, 355 Spannungsregler, 356 Strom-/Leistungsbegrenzung, 353 Übersicht, 349 SINAMICS DCP Listenhandbuch (LH21), 05/2016...
  • Seite 518 Liste der Störungen und Warnungen, 388 Verzeichnis Schützsteuerung, 360 Abkürzungsverzeichnis, 505 Sicherheitshinweise ASCII-Tabelle, 502 allgemein, 10 Index, 515 grundlegend, 9 Inhaltsverzeichnis Funktionspläne, 312 Industrial Security, 11 Inhaltsverzeichnis gesamt, 7 Sicherheitstechnische Hinweise (Parameter), 21 Vorladung, 360 SINAMICS DCP Listenhandbuch (LH21), 05/2016...
  • Seite 519 Zielsetzung Handbuch, 5 Abhilfe, 387 Zugriffsstufe (Parameter), 18 Allgemeines, 384 Zwischenkreispuffern, 356 Antriebsobjekt, 387 Anzeige, 384 Erklärung zur Liste, 386 Fehlerort, 387 Liste aller Warnungen, 388 Name, 387 Nummer, 386 Unterschied zur Störung, 384 Ursache, 387 SINAMICS DCP Listenhandbuch (LH21), 05/2016...
  • Seite 520 Index SINAMICS DCP Listenhandbuch (LH21), 05/2016...
  • Seite 522 Siemens AG Änderungen vorbehalten Industry Sector © Siemens AG 2014 - 2016 Drive Technologies Large Drives Postfach 4743 90025 NÜRNBERG GERMANY www.siemens.com/automation...
