PC-Software-Tools
PC-Software - MCT 10
Alle Antriebe sind mit einer seriellen Schnittstelle
ausgerüstet. Wir bieten ein PC-Tool für
den Datenaustausch zwischen PC und
Frequenzumrichter an, die VLT Motion Control
Tool Setup-Software MCT 10.
MCT 10 Setup-Software
MCT 10 wurde als mühelos einsetzbares, interaktives
Tool zum Einrichten von Parametern in unseren
Frequenzumrichtern entwickelt.
Die MCT 10 Setup-Software eignet sich für
folgende Anwendungen:
•
Offline-Planung eines Datenaustauschnetzwerks.
MCT 10 enthält eine vollständige Frequenzumrichter-
Datenbank
•
Online-Inbetriebnahme von Frequenzumwandlern.
•
Speicherung von Einstellungen für sämtliche
Frequenzumrichter
•
Ersetzen eines Antriebs innerhalb eines Netzwerks
•
Erweiterung bestehender Netzwerke
•
In Zukunft entwickelte Antriebe werden unterstützt
Telegrammübermittlung
Steuer- und Antworttelegramme

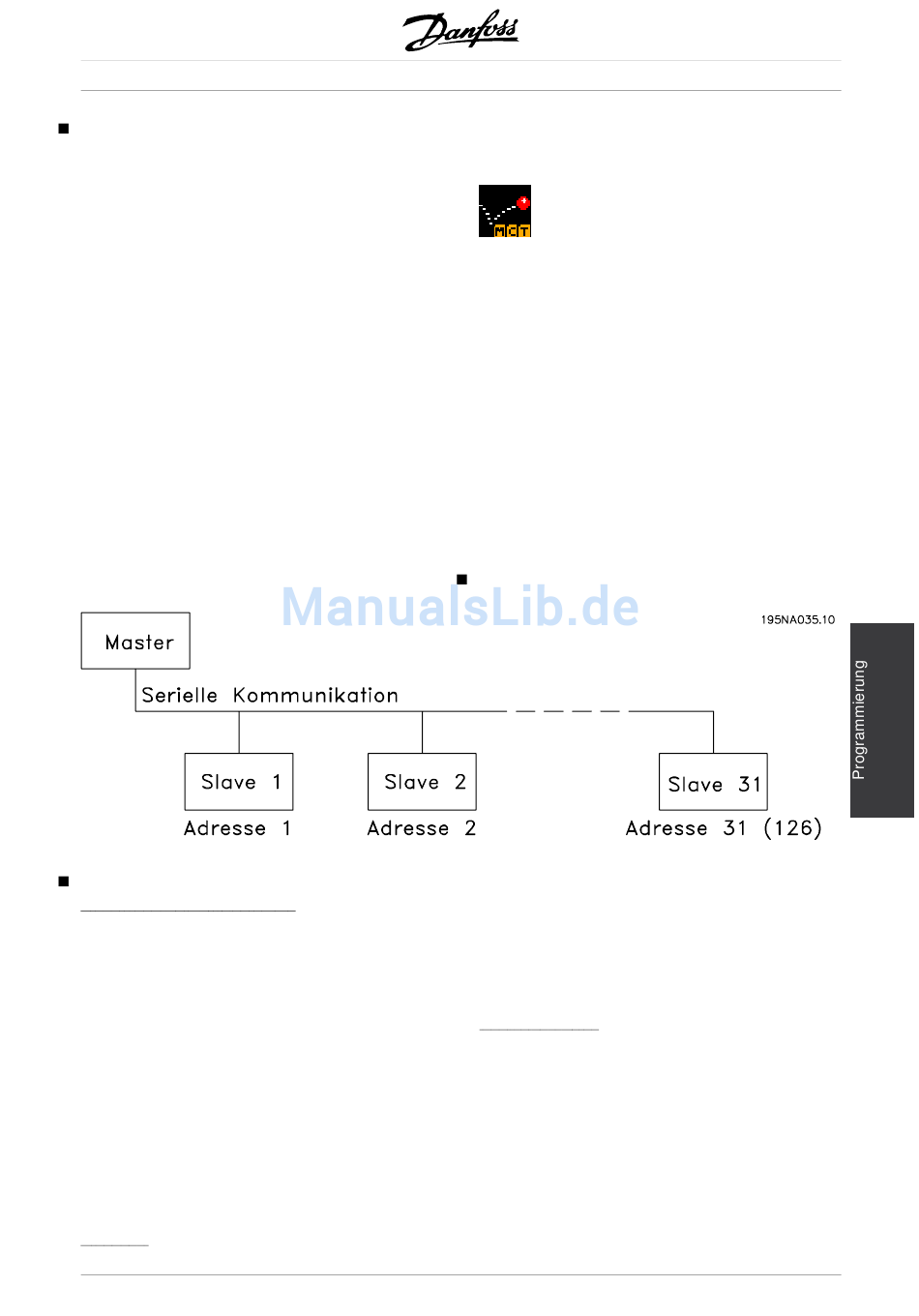

Die Telegrammübermittlung in einem Master-Slave-
System wird vom Master gesteuert. Es können
maximal 31 Slaves (Folgegeräte) (FC-Motoren) an
einen Master angeschlossen werden, es sei denn,
es wird ein Repeater eingesetzt, siehe auch die
Beschreibung von Adreßformaten.
Der Master sendet kontinuierlich Steuertelegramme,
die an die Slaves adressiert sind, und wartet
Antworttelegramme von diesen ab. Die Antwortzeit
eines Slave beträgt maximal 50 ms.
Nur wenn ein Slave ein fehlerfreies, an ihn
adressiertes Telegramm empfangen hat, sendet
er ein Antworttelegramm.
Broadcast
MG.03.B8.03 - VLT ist ein eingetragenes Warenzeichen vom Danfoss
®
VLT
MCT 10 Setup-Software-Module
Folgende Module sind im Softwarepaket enthalten:
MCT 10 Setup-Software
Parameter einstellen
Kopieren zu/von Frequenzumrichtern
Dokumentation und Ausdruck von
Parametereinstellungen einschl.
Diagramme
SyncPos
SyncPos Programme erzeugen
Bestellnummer:
Bestellen Sie Ihre CD mit der MCT 10 Setup-Software
bitte unter der Code-Nummer 130B1000.
PC Software - VLT Software-Dialog:
Für Einzel- und Mehrfachinstallationen gibt es das
Basis-Softwarepaket VLT Software Dialog. Bestellen
Sie bitte unter der Code-Nummer 175Z0967.
Serieller Bus
Ein Master kann das gleiche Telegramm gleichzeitig
an alle Slaves senden, die an den Bus angeschlossen
sind. Bei einer solchen Broadcast-Kommunikation
hat das Broadcast -Bit des Steuertelegramms im
Adreßbit den Wert 1 (siehe VLT-Adresse).
Die Adreßbits 0-4 werden nicht benutzt.
Inhalt eines Bytes
Jedes übertragene Zeichen beginnt mit einem
Startbit. Danach werden 8 Datenbits übertragen.
Jedes Zeichen wird über ein Paritätsbit abgesichert,
das auf "1" gesetzt wird, wenn Paritätsgleichheit
gegeben ist, (d.h. eine gerade Anzahl binärer
Einsen in den 8 Datenbits und dem Paritätsbit
zusammen). Das Zeichen endet mit einem Stoppbit
und besteht somit aus insgesamt 11 Bits.
Serie FCM
85
