Kombinierte Einheit Saugentlüftung/Bremse
Gehäuse mit Schutzart IP 55, lieferbar mit
Anschlußkasten, in Reihe mit Wechselrichterkasten.
Die separate Elektronik sowohl für Saugentlüftung
als auch für die Bremseinheit ist im Anschlußkasten
angeordnet.
Das Netzkabel wird ebenfalls mit dem
Anschlußkasten verbunden.

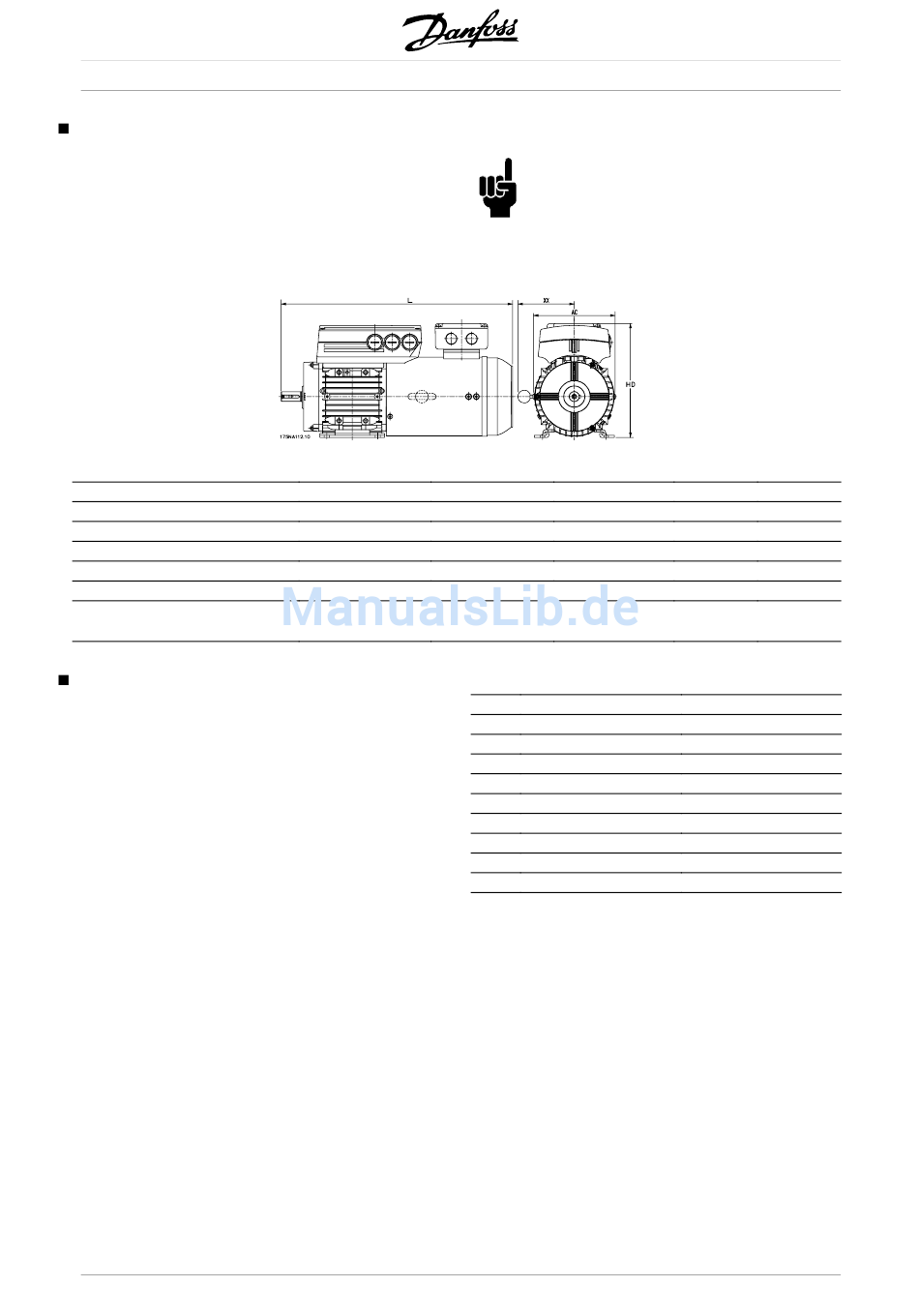

ANSCHLUSSKASTEN SAUGENTLÜFTUNGSEINHEIT, IN REIHE MIT DER INVERTER-BOX
FCM
Abmessungen:
L Länge
HD Höhe
AC Breite
XX falls manuelle
Lösevorrichtung verlegt
FCM 300 Temperaturschutz
Der Temperaturschutz für FC und Motor wird auf
folgende Weise sichergestellt:
1. Überlast-Situationen werden über die errechnete
2
elektrische Last (I
X t) verarbeitet.
2. Fehlende Belüftung und hohe Umgebungstem-
peratur werden über die Temperaturmessung
verarbeitet. Die Leistungsreduzierung bei niedriger
Drehzahl (infolge fehlender Belüftung) wird
nicht in die Berechnung der elektrischen Last
einbezogen, sondern über die Temperaturmessung
erfaßt. Auf diese Weise wird Saugentlüftung
automatisch abgedeckt.
Elektrische Last
Der Strom wird im Zwischenkreis gemessen, und
die geschätzte Last wird errechnet. Die Höhe der
elektrischen Last wird auf ein Ausgangsdrehmoment
von 105 % eingestellt. Über diesem Wert erhöht sich
der Zählerstand, darunter sinkt er. Ausgangspunkt ist
der Zählerstand Null. Bei Erreichen des Zählerstandes
100 schaltet das Gerät ab. Bei Zählerstand 98 erfolgt
eine Warnanzeige (LED und Zustandswort).
26
Keine UL-Zulassung.
305-307/
311-315/
005-007
011-015
454
510
223
244
160
178
111
131
Last
0%
20%
40%
60%
80%
105%
120%
140%
160%
>165% 20 s
Bei voller Wechselstrombremsung (Parameter 400) wird
eine Last > 165% simuliert => 20 s zum Abschalten.
Der Wert kann in Parameter 527 abgelesen
werden (LCP:FC-Schutz).
Temperaturmessung
Bei der Temperaturmessung wird die Temperatur
im Elektronikkasten erfaßt.
Bei Erreichen der Warnebene => Warnanzeige wird
eingeschaltet (LED und Zustandswort). Das Gerät
wird eventuell abgeschaltet, falls die Temperatur nicht
innerhalb von 15 Minuten zurück unter die Warnebene
sinkt. Falls die Funktion TEMP.DEP.SW in Parameter
412 aktiviert wird, sinkt die Taktfrequenz stufenweise bis
auf 2 Hz bei dem Versuch, die Temperatur zu reduzieren.
MG.03.B8.03 - VLT ist ein eingetragenes Warenzeichen vom Danfoss
®
VLT
Serie FCM
ACHTUNG!:
Eingeschränkter Spannungsbereich, wie für
Saugentlüftungseinheit dargestellt.
322-330/
022-030
557
264
199
144
Zeit zwischen 0 und 100
Zeit zwischen 100 und 0
-
60 s
-
100 s
-
150 s
-
200 s
-
250 s
900 s (falls über 105%)
300 s (falls unter 105%)
550 s
-
210 s
-
60 s
-
-
340/
355-375/
040
055-075
573
690
292
334
215
255
144
186
