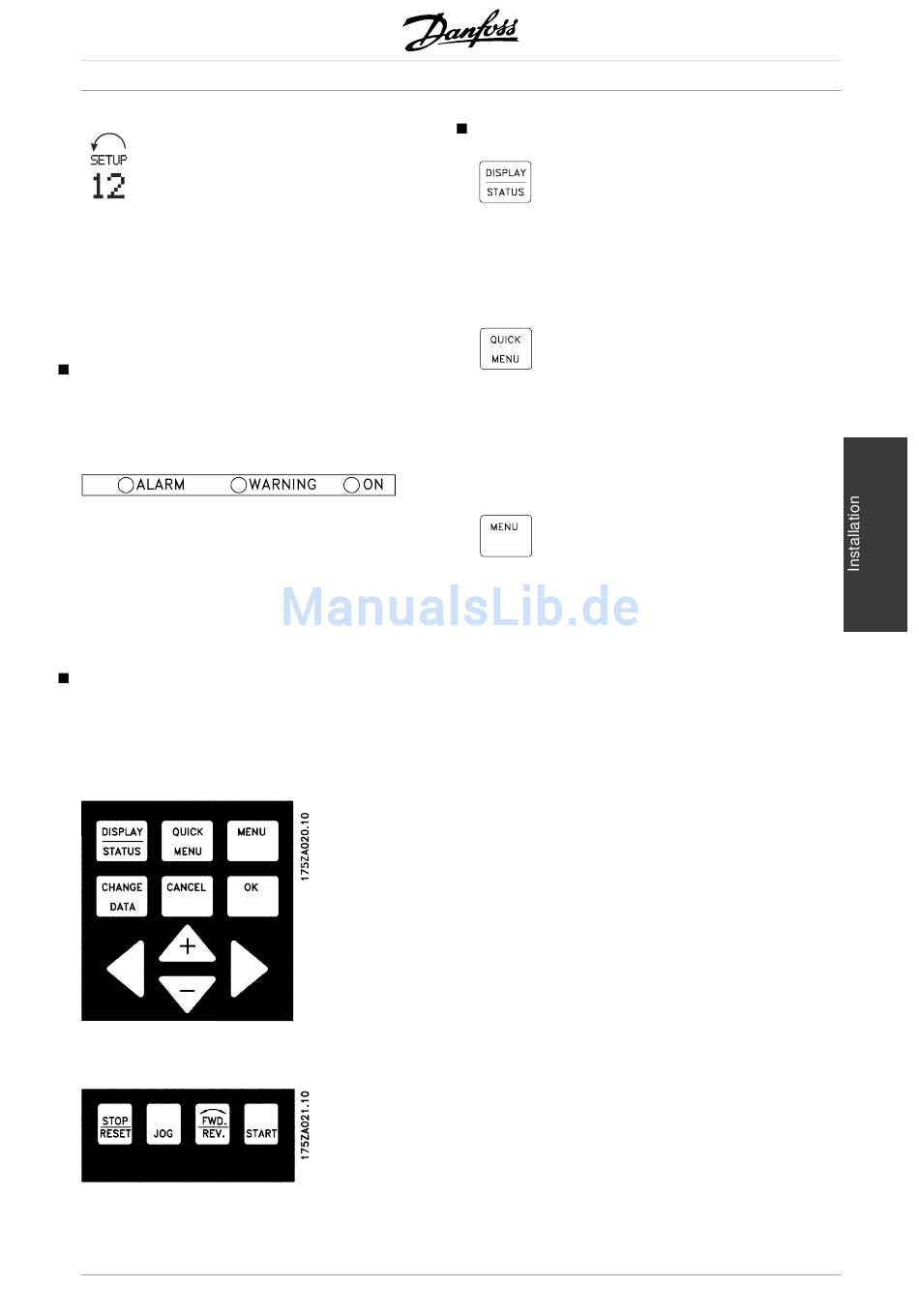

Die Drehrichtung des Motors wird
durch einen Pfeil angezeigt. Außerdem
Anzeige des in Parameter 004
gewählten aktuellen Parametersatzes.
Bei Programmierung eines anderen
Parametersatzes als dem aktuellen
erscheint die Nummer des
programmierten Parametersatzes
an der rechten Seite, wobei dieser
zweite Satz blinkend angezeigt wird.
Leuchtanzeigen
Ganz unten im Bedienfeld gibt es eine rote
Alarmleuchte, eine gelbe Warnleuchte sowie eine
grüne Leuchte zum Anzeigen der Spannung.
rot
gelb
Bei Überschreitung bestimmter Grenzwerte wird die
Alarm- und/oder die Warnleuchte zusammen mit ei-
nem Zustands- und Alarmtext im Bedienfeld aktiviert.
Die grüne Leuchtdiode "ON" zeigt an, wenn am
FC-Motor eine Spannung anliegt; gleichzeitig ist auch
die Hintergrundbeleuchtung des Displays eingeschaltet.
Bedientasten
Die Bedientasten sind nach Funktionen aufgeteilt,
wobei die Tasten zwischen dem Display und
den Leuchtanzeigen für die Parametereinstellung
einschl. der Auswahl der Displayanzeige im
Normalbetrieb benutzt werden.
Die Tasten für Ort-Betrieb befinden sich unterhalb
der Leuchtanzeigen.
MG.03.B8.03 - VLT ist ein eingetragenes Warenzeichen vom Danfoss
Funktion der Bedientasten
grün
®
VLT
Serie FCM
[DISPLAY / STATUS] dient zur
Wahl der Displayanzeigeart
oder zum Zurückwechseln auf
Displaymodus, entweder aus
dem Schnellmenümodus oder
dem Menümodus.
[QUICK MENU] dient zum
Programmieren der zum
Schnellmenümodus gehörigen
Parameter. Es kann direkt
zwischen Schnellmenümodus
und Menümodus gewechselt
werden.
[MENU] dient zum
Programmieren sämtlicher
Parameter. Es kann direkt
zwischen Menümodus und
Schnell-menümodus gewechselt
werden.
29
