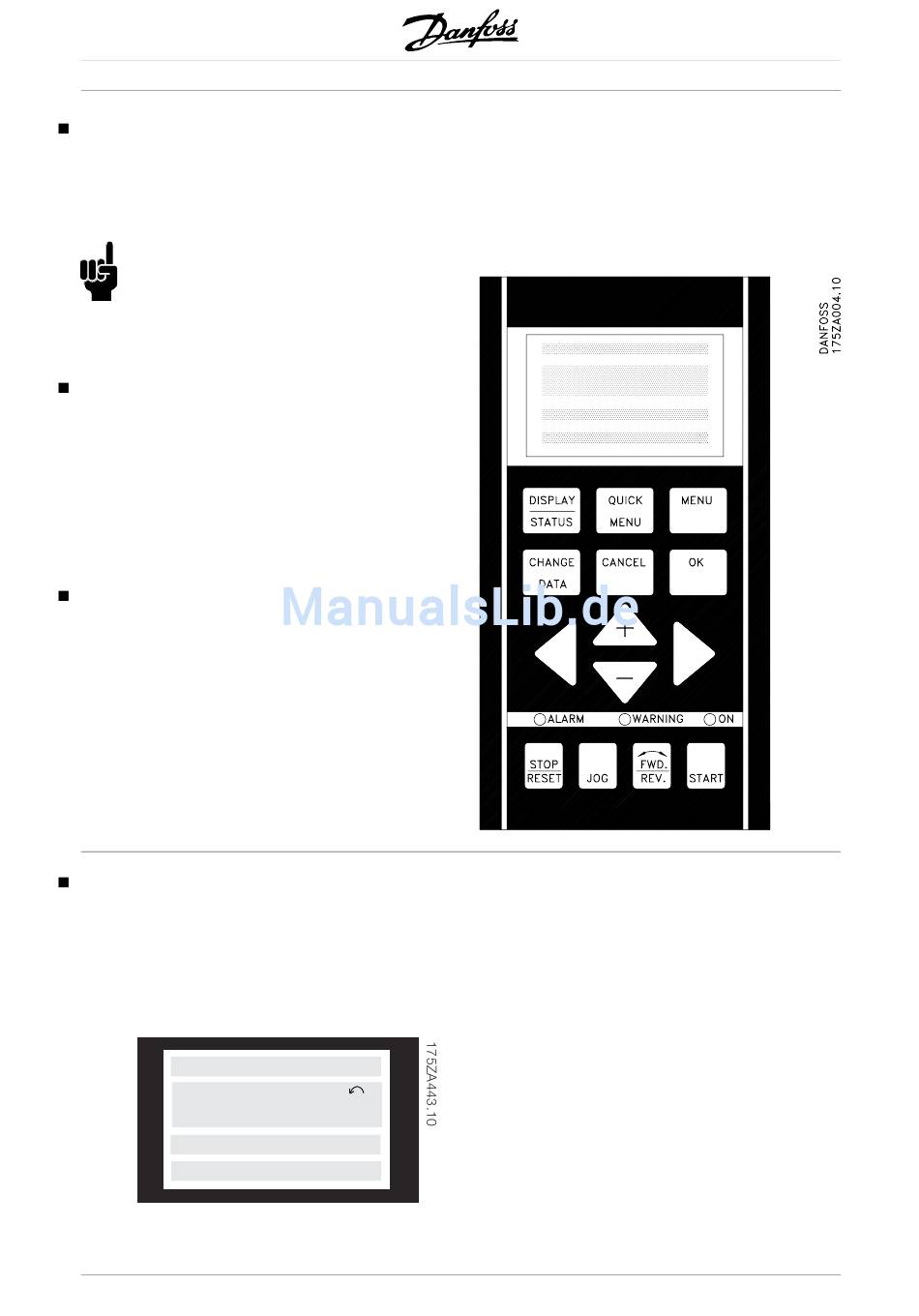

Bedienfeld (175NO131)
Der FC-Motor ist als Option mit einem lokalen Bedienfeld
(LCP 2) ausgestattet, das als vollständige Schnittstelle
für Bedienung und Überwachung des FC-Motors dient.
IP 65 Front.
ACHTUNG!:
Das LCP der Baureihe VLT 5000 (Bestellnr.
175Z0401) kann für den FC-Motor nicht benutzt
werden. Das allgemeine LCP 2 (Bestellnr.
175N0131) hingegen kann für die Baureihen FCM
300, VLT 2800 und VLT 5000 benutzt werden.
LCP-Installation
LCP 2 ist an Klemme X100, 1-4 angeschlossene
(siehe separate Anweisung MI.03.AX.YY).
1. Servicesteckersatz (175N2546) (siehe Abschnitt
Servicesteckersatz) und Kabel 175N0162
2. Steckersatz (175N2545) (siehe Abschnitt
Steckersatz) und Kabel 175N0162
3. Fernmontagesatz (175N0160) (siehe Abschnitt
Fernmontagesatz)
Bedienfeldfunktionen
Die Bedienfeldfunktionen lassen sich in drei
Bereiche aufteilen:
•
Display
•
Tasten zum Ändern der Programmparameter
•
Tasten für Ort-Betrieb
Alle Datenanzeigen erfolgen über ein vierzeiliges
alphanumerisches Display, das im Normalbetrieb
ständig vier Betriebsvariablen und drei Betriebszustände
anzeigen kann. Während des Programmiervorgangs
werden alle Informationen angezeigt, die für eine
Das Display
Das Display ist hintergrundbeleuchtet, mit insgesamt
vier alphanumerischen Zeilen und einem Feld
zum Anzeigen der Drehrichtung (Pfeil) sowie des
aktuellen Parametersatzes (Setup), außerdem
Anzeige des Parametersatzes, in dem der
Anwender evt. programmiert.
1. Zeile
12345678901234567890
12345678
2. Zeile
2. Zeile
12345678901234567890
12345678901234567890
3. Zeile
28
schnelle und effektive Parametereinstellung des
FC-Motors erforderlich sind. Als Ergänzung zum
Display gibt es drei Leuchtanzeigen, und zwar für
Spannungswert, Warnung und Alarm.
Alle Programmparameter des FC-Motors sind
unmittelbar über das Bedienfeld änderbar, es sei denn,
diese Funktion wurde über den Parameter 018 gesperrt.
Die 1. Zeile zeigt im normalen Betriebszustand
ständig bis zu drei Meßwerte oder einen erläuternden
Text zur 2. Zeile an.
Die 2. Zeile zeigt unabhängig vom Zustand (außer
bei Alarm oder Warnung) ständig eine Betriebsvariable
mit der entsprechenden Einheit an.
Die 3. Zeile ist normalerweise leer und dient
im Menümodus zur Anzeige der gewählten
Parameternummer oder Parametergruppennummer
und -namen.
SETUP
1
Die 4. Zeile dient im Betriebszustand zur Anzeige
eines Zustandstextes oder im Datenänderungsmodus
zur Anzeige des Wertes des gewählten Parameters.
MG.03.B8.03 - VLT ist ein eingetragenes Warenzeichen vom Danfoss
®
