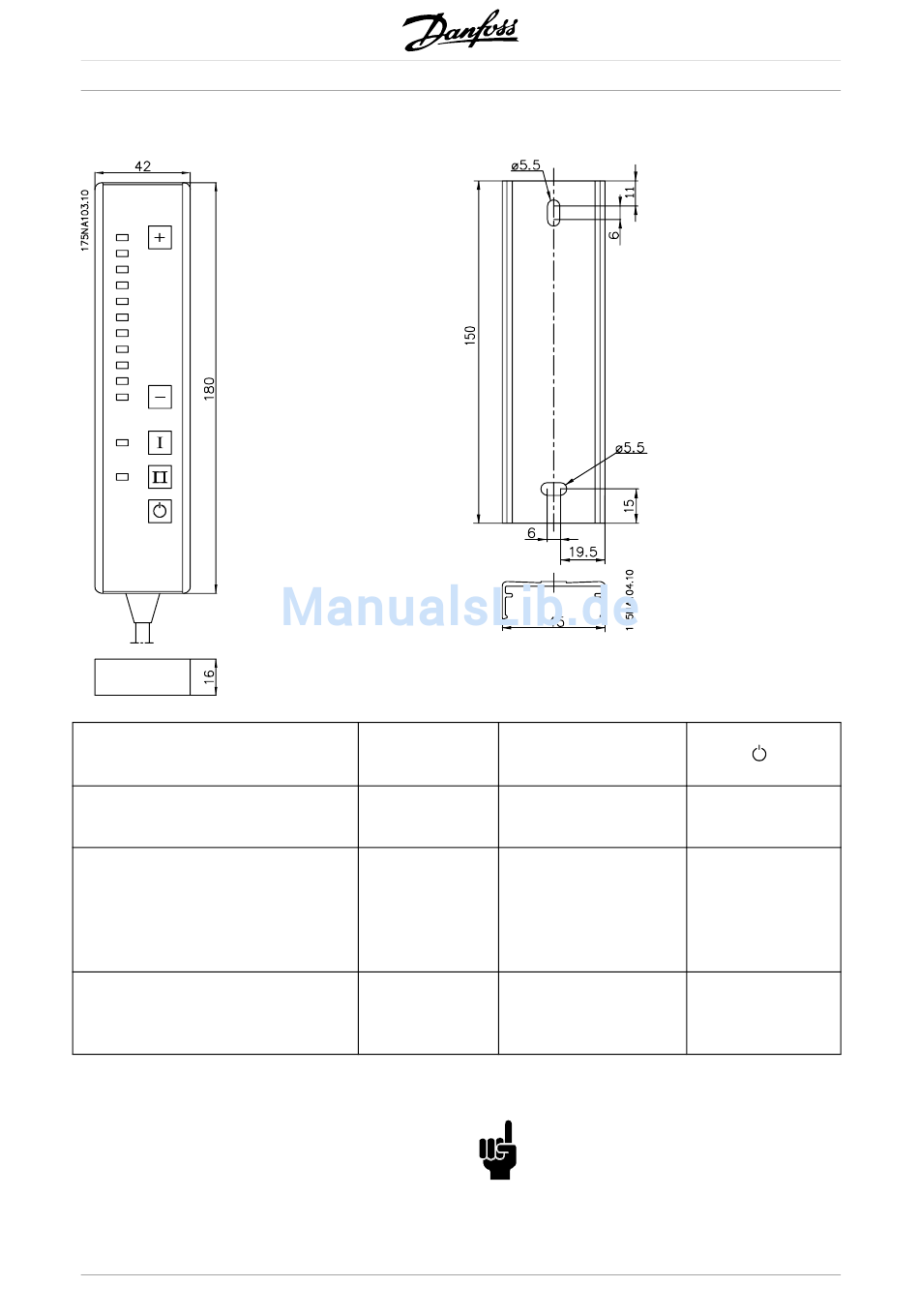

LOP-Einheit (Local Operation Panel - LOP)
175N0128 IP 65
Funktion/Einstellung
Voreinstellung - Doppeldrehzahlbetrieb
(violettes Kabel anschließen):
keine Änderung der Werkseinstellung
Funktion 2 - Doppelmodusbetrieb
(violettes Kabel anschließen):
gewünschte Betriebsmodi in
Parametersätzen 1 und 2 (mit Par.
4 - 6) wählen. Parameter 335 = 18
(Parametersatzwahl)
Funktion 3 - Doppelrichtungsbetrieb
(graues Kabel anschließen):
Parameter 335 = 10 (Start Reversierung)
Parameter 200 = 1 (beide Richtungen)
*wenn keine Quittierung erforderlich ist, braunes
Kabel nicht anschließen
**oder Parameter 213 einstellen
Beim Einschalten der Spannung ist das Gerät immer
im Stoppmodus. Beim Ausschalten der Spannung
wird der eingestellte Sollwert gespeichert. Wird ein
permanenter Startmodus gewünscht, Klemme 6
mit Klemme 4 verbinden und violettes/graues Kabel
38
Befestigung für LOP 175N1114
Taster I (Start)
Lauf mit
Lauf mit 10 Hz**
eingestelltem
Festdrehzahl
Sollwert (+/-)
Lauf mit
Lauf mit Parametersatz 2 Stopp (und
Parametersatz 1
Vorwärtslauf
Rückwärtslauf
nicht an Klemme 4 anschließen. Hierdurch wird die
Stoppfunktion auf dem Handbedienterminal blockiert.
ACHTUNG!:
Nach der Montage Kabel auf Länge
kürzen und isolieren.
MG.03.B8.03 - VLT ist ein eingetragenes Warenzeichen vom Danfoss
®
VLT
Serie FCM
Taster II (Start)
Stopp (und
Quittierung* - bei
Abschaltung)
Quittierung* - bei
Abschaltung)
Stopp (und
Quittierung* - bei
Abschaltung)
Taster
(Stop)
