Galvanische Trennung (PELV)
PELV gewährleistet Schutz durch besonders niedrige
Spannung. Der Schutz gegen Elektroschock gilt
als gewährleistet, wenn alle angeschlossenen
Geräte vom Typ PELV sind und die Installation
gemäß den örtlichen/nationalen Vorschriften für
PELV-Versorgungen ausgeführt wurde.
Beim FCM Serie 300 werden alle Steuerklemmen mit
niedriger Spannung gemäß PELV versorgt.
Die galvanische (sichere) Trennung wird erreicht,
indem die Anforderungen bezüglich erhöhter Isolierung
erfüllt und die entsprechenden Kriech-Luftabstände
beachtet werden. Die Anforderungen sind im
Standard EN 50178 beschrieben.
Die Bauteile, die die elektrische Trennung gemäß
nachstehender Beschreibung bilden, erfüllen
ebenfalls die Anforderungen bezüglich erhöhter
Isolierung und der entsprechenden Tests gemäß
Beschreibung in EN 50178.

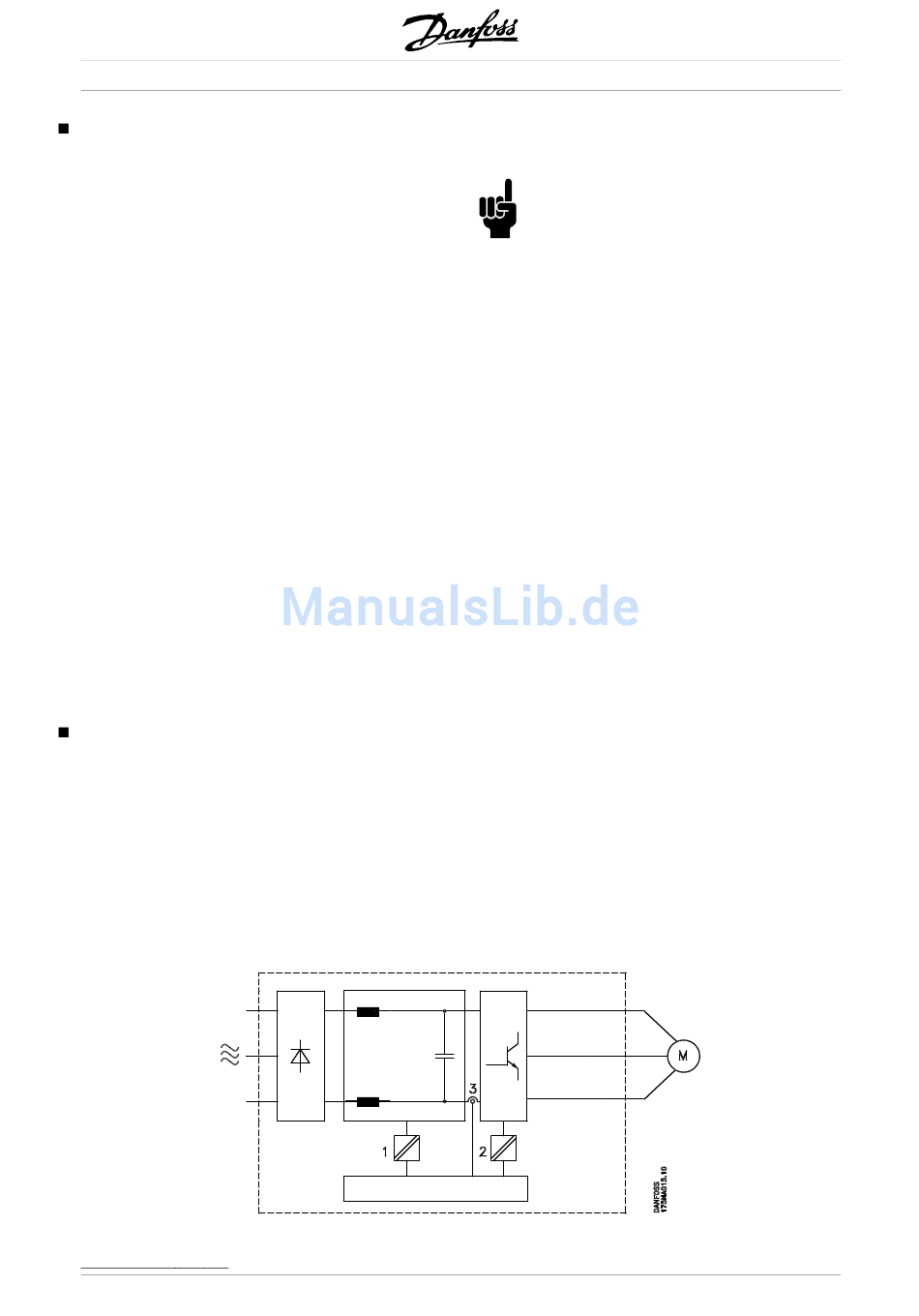

Die galvanische Trennung ist an folgenden drei Punkten
vorhanden (vgl. Zeichnung unten):
1. Netzteil (SMPS). Einschließlich Isolation des Signals
U
, das die Zwischenkreisspannung anzeigt.
DC
2. Gate-Treiber, der die IGBTs steuert (Opto-Schalter).
3. Stromumwandler (Opto-Schalter).
Ableitströme
Der Ableitstrom gegen Erde wird hauptsächlich
durch die Kapazität zwischen den Motorphasen und
dem Motorrahmen verursacht. Ein Funkentstörfilter
verursacht zusätzlichen Ableitstrom, da der Filter-kreis
über Kondensatoren mit Erde verbunden ist.
1. Taktfrequenz
2. Motor am Standort geerdet oder nicht
Der Ableitstrom ist im Hinblick auf die Sicherheit bei
Handhabung und Betrieb des Frequenzumrichters
Galvanische Trennung
94
von Bedeutung, wenn dieser (aufgrund eines
Fehlers) nicht geerdet ist.
ACHTUNG!:
Die Geräte FCM 305 – 375 weisen alle
Ableitströme > 3,5 mA (ca. 4 bis 20 mA)
auf. Die Taktfrequenzwerte variieren innerhalb
des vorgegebenen Intervalls.
D. h., es muß eine verstärkte Erdung verwendet
werden (siehe Kurzanleitung MG.03.A1.02), falls
EN50178 eingehalten werden soll.
Niemals ELCB-Relais (Earth Leakage Circuit Breaker
– Erdschlußtrennschalter), auch RCD genannt
(Residual Current Device – Fehlerstrom-Schutzschalter
) verwenden, da sie für Gleichstrom-Fehlerströme
ungeeignet sind (Typ A).
Bei Verwendung von RCDs müssen folgende
Anforderungen erfüllt werden:
- Eignung zum Schutz von Geräten mit
einem Gleichstromanteil im Fehlerstrom
(Dreiphasen- Gleichrichter).
- Eignung bei Einschaltung mit kurzzeitigen
Ableitströmen.
- Eignung für hohen Ableitstrom.
D. h., der Betrieb des FCM 300 mit RCD
Typ B ist möglich:
RCD (Residual Current Device – Fehlerstrom-
Schutzschalter) Typ B weist eine Toleranz auf
Abschaltebene auf. Aus diesem Grund wird die
Verwendung eines RCDs empfohlen, bei dem der
maximale Ableitstrom für den FCM (siehe aa, 20 mA)
weniger als 1/3 der Abschaltebene für den RCD
beträgt. Dies bedeutet, daß die Abschaltebene für
den RCD gleich 60 mA oder höher sein muß. D. h.,
es kann ein RCD Typ B mit einer Abschaltebene von
100 mA zur Absicherung verwendet werden.
MG.03.B8.03 - VLT ist ein eingetragenes Warenzeichen vom Danfoss
®
