Einige der Oberwellen können eventuell
Kommunikationsgeräte stören, die an
denselben Transformator angeschlossen
sind, oder Resonanzen in Verbindung mit
Blindstromkompensationsanlagen verursachen.

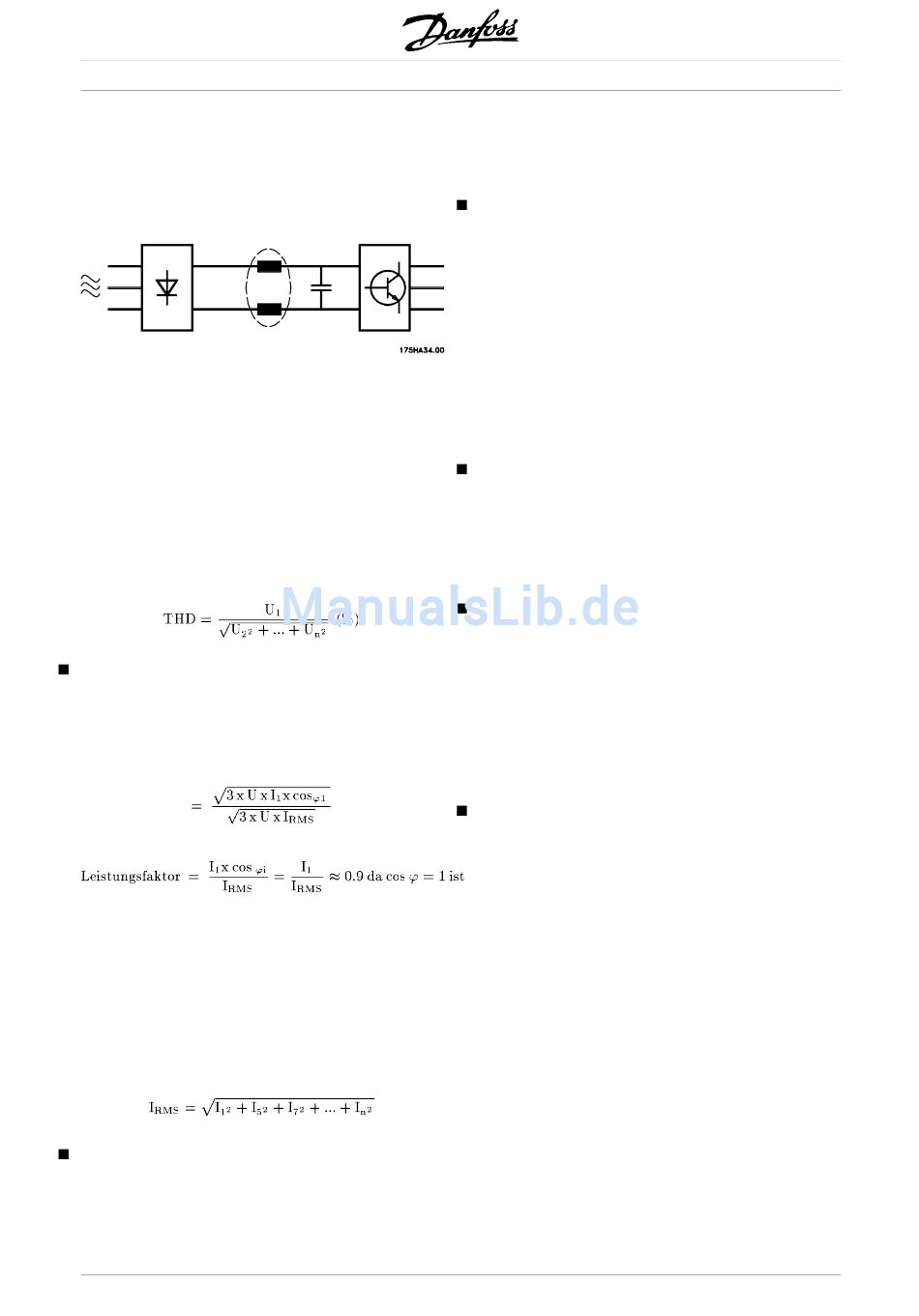

Um die Netzoberwellen niedrig zu halten, ist
der FCM Serie 300 serienmäßig mit Spulen im
Zwischenkreis ausgestattet.
THD (Strom) ≤ 54%
Die Spannungsverzerrung in der Netzversorgung
hängt ab von der Größe der Oberwellen, multipliziert
mit der Netzimpedanz der betreffenden Frequenz.
Die gesamte Spannungsverzerrung THD wird
aus den einzelnen Spannungsoberwellen nach
folgender Formel berechnet:
Leistungsfaktor
Der Leistungsfaktor ist das Verhältnis zwischen
I
und I
.
1
RMS
Der Leistungsfaktor einer 3-Phasen-Versorgung
Der Leistungsfaktor gibt an, wie stark ein FC-Motor
das Versorgungsnetz belastet.
Je niedriger der Leistungsfaktor, desto höher
I
für die gleiche kW-Leistung.
RMS
Darüber hinaus zeigt ein hoher Leistungsfaktor an, daß
die verschiedenen Stromoberwellen niedrig sind.
CE-Zeichen was ist das?
Sinn und Zweck des CE-Zeichens ist ein Abbau von
Handelshindernissen innerhalb der EFTA und der
EU. In der EU ist das CE-Zeichen eingeführt worden,
um auf einfache Weise anzugeben, ob ein Produkt
die entsprechenden EU-Richtlinien erfüllt. Über die
98
Spezifikationen oder Qualitäten eines Produktes
sagt das CE-Zeichen nichts aus. Frequenzumrichter
fallen unter drei EU-Richtlinien:
Die Maschinenrichtlinie(98/37/EWG)
Alle Maschinen mit kritischen beweglichen Teilen
werden von der Maschinenrichtlinie erfasst, die seit 1.
Januar 1995 in Kraft ist. Da ein Frequenzumrichter
ein überwiegend elektrisches Gerät ist und der
Motor immer in Verbindung mit anderen Maschinen
angeordnet wird, fällt der Frequenzumrichter nicht
unter die Maschinenrichtlinie. Wird jedoch ein
FC-Motor für den Einsatz in einer Maschine geliefert,
so machen wir Angaben über die für den FC-Motor
geltenden Sicherheitsaspekte. Wir bieten dies
in Form einer Herstellererklärung.
Niederspannungsrichtlinie (73/23/EWG)
Gemäß der Niederspannungsrichtlinie müssen
Frequenzumrichter mit einem CE-Zeichen versehen
sein. Die Richtlinie gilt für sämtliche elektrische
Bauteile und Geräte im Spannungsbereich 50-1000
V AC und 75-1500 V DC.
EMV-Richtlinie (89/336/EWG)
EMV ist die Abkürzung für Elektromagnetische
Ver-träglichkeit. Elektromagnetische Verträglichkeit
be-deutet, daß die gegenseitigen elektronischen
Störungen zwischen verschiedenen Bauteilen bzw.
Geräten so gering sind, daß sie die Funktion der Geräte
nicht beeinflussen. Die EMV-Richtlinie trat am 1.
Januar 1996 in Kraft. Es wird darin zwischen Bauteilen,
Geräten, Systemen und Installationen unterschieden.
Was fällt unter die Richtlinien?
In den in der EU geltenden "Richtlinien zur Anwendung
der Ratsrichtlinie 89/336/EWG" werden drei typische
Situationen genannt, in denen ein FC-Motor eingesetzt
wird. Für jede dieser Anwendungssituationen wird
angegeben, ob sie unter die EMV-Richtlinie fällt
und der CE-Kennzeichnung bedarf:
1. Der FC-Motor wird direkt an den Endkunden
abgegeben, z.B. einen Baumarkt. Der Endkunde ist
nicht sachkundig. Er installiert selbst den FC-Motor,
z.B. für ein Heimwerker- oder Haushaltsgerät o.ä.
Für derartige Anwendungen bedarf der FC-Motor
der CE-Kennzeichnung gemäß der EMV-Richtlinie.
2. Der FC-Motor ist zur Installation in einer Anlage
vorgesehen, die von Fachleuten aufgebaut wird. Es
kann sich beispielsweise um eine Produktionsanlage
oder eine Heiz- oder Lüftungsanlage handeln,
die von Fachleuten konstruiert und eingebaut
wird. Weder der FC-Motor noch die fertige
Anlage bedürfen einer CE-Kennzeichnung nach
der EMV-Richtlinie. Die Anlage muß jedoch die
MG.03.B8.03 - VLT ist ein eingetragenes Warenzeichen vom Danfoss
®
