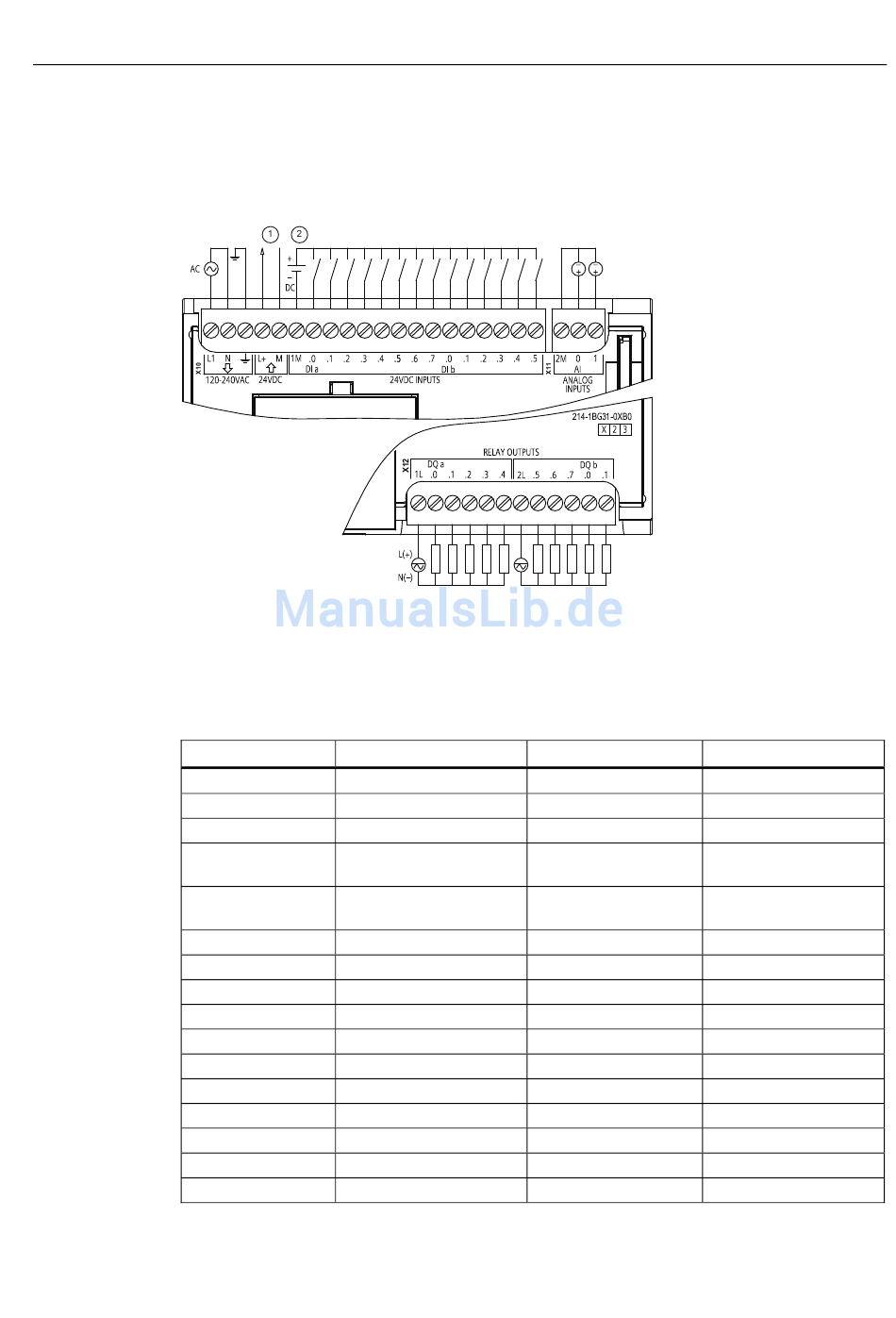

A.4.5 Schaltpläne der CPU 1214C
Tabelle A- 56 CPU 1214C AC/DC/Relais (6ES7 214-1BG31-0XB0)
Tabelle A- 57 Anschlussbelegung für die CPU 1214C AC/DC/Relais (6ES7 214-1BG31-0XB0)
S7-1200 Automatisierungssystem
Systemhandbuch, 04/2012, A5E02486681-06
Pin
1 L1 / 120-240 V AC
2 N / 120-240 V AC
3 Funktionserde
4 L+ / 24-V-DC-
Sensorausgang
5 M / 24-V-DC-
Sensorausgang
6 1M
7 DI a.0
8 DI a.1
9 DI a.2
10 DI a.3
11 DI a.4
12 DI a.5
13 DI a.6
14 DI a.7
15 DI b.0
16 DI b.1
X10 X11 (vergoldet)
2 M
AI 0
AI 1
--
--
--
--
--
--
--
--
--
--
--
--
--
Technische Daten
A.4 CPU 1214C
① 24-V-DC-
Geberspannung
Um zusätzliche
Störfestigkeit zu
erreichen, schließen
Sie "M" an Masse an,
auch wenn Sie keine
Geberversorgung
verwenden.
② Bei stromziehenden
Eingängen "-" an "M"
anschließen (gezeigt).
Bei stromliefernden
Eingängen "+" an "M"
anschließen.
Hinweis: X11-
Steckverbinder müssen
vergoldet sein. Im Anhang
C, Ersatzteile, finden Sie
die Bestellnummer.
X12
1L
DO a.0
DO a.1
DO a.2
DO a.3
DO a.4
2L
DO a.5
DO a.6
DO a.7
DO b.0
DO b.1
--
--
--
--
