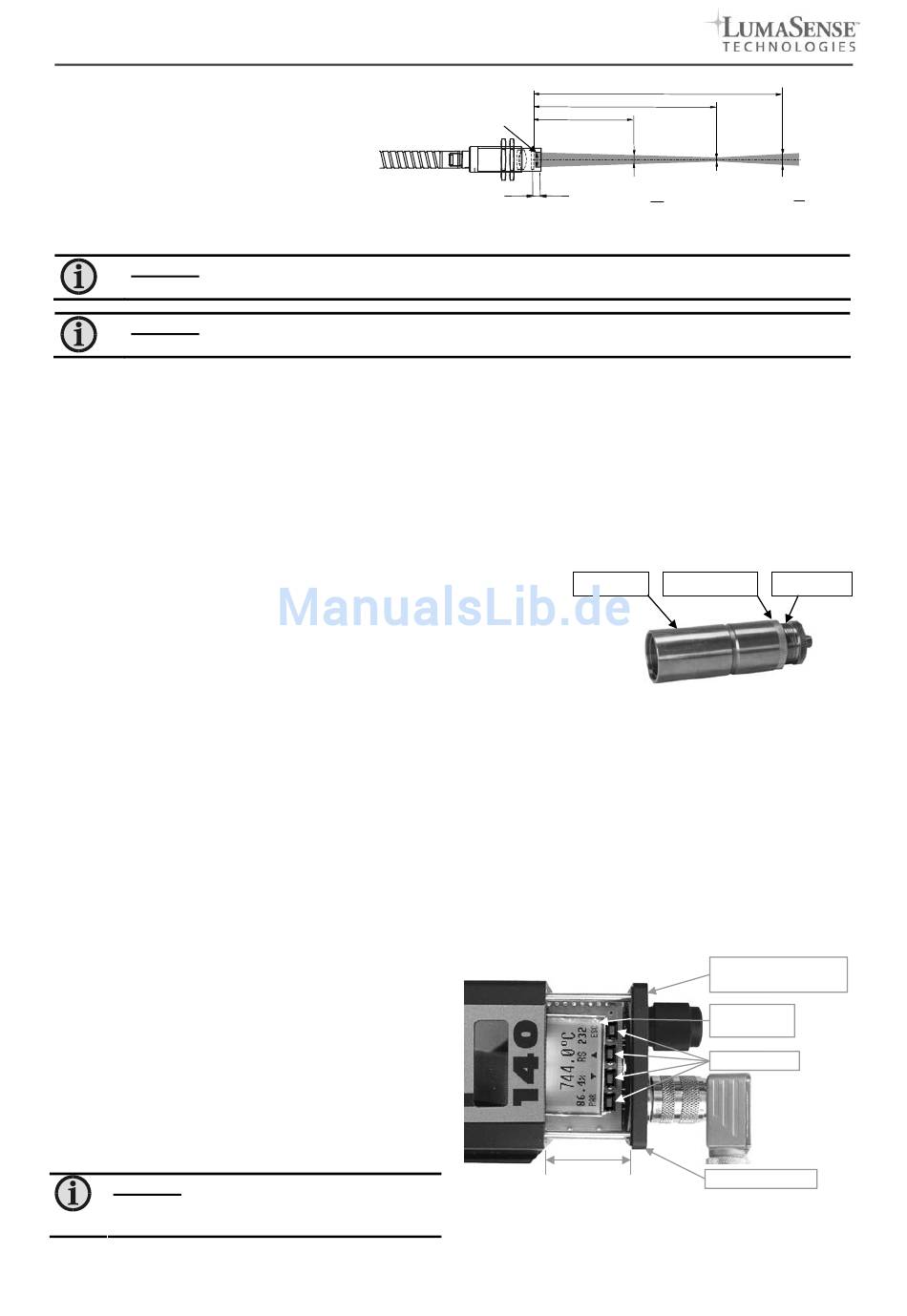

IMPAC-Pyrometer IP 140-LO
Die Tabelle gibt Werte bei verschiedenen
Optikeinstellungen an. Wird der (fest
eingestellte) Abstand zum Messobjekt
verkleinert oder vergrößert, ergibt sich
eine Unschärfe, die sich in einer Vergrö-
ßerung des Messfeldes äußert. Berech-
nungen zu Zwischenwerten können mit
der folgenden Formel bestimmt werden:
Hinweis: Das PC-Programm InfraWin beinhaltet einen Messfeld-Rechner, der bei
Eingabe der Daten a, M und D die benötigten Zwischenwerte liefert.
Hinweis: Das Messobjekt darf sich in beliebiger Entfernung befinden, es muss nur
mindestens so groß sein wie das Messfeld in dieser Entfernung.
Finden des korrekten Messabstandes mit Vorsatzoptik Ι oder ΙΙ, fest eingestellt
7.2
Um den Abstand zwischen Messobjekt und Pyrometer zu bestimmen, verwendet man am besten ein Band-
maß. Die Messabstände sind immer ab Linsenvorderkante angegeben.
Bei eingeschaltetem Laserpilotlicht zeigt der Laser die schärfste Abbildung (kleinster Punkt) bei dem ange-
gebenen Messabstand der Optik, er markiert das Zentrum des Messfeldes.
Finden des korrekten Messabstandes mit Vorsatzoptik ΙΙ, fokussierbar
7.3
Nach Lösen der Kontermutter lässt sich die Vorsatzoptik
in seiner Länge durch Verdrehen des Optiktubus' verstel-
len (fokussieren). Der richtige Messabstand ist eingestellt,
wenn das Laserpilotlicht den kleinsten Durchmesser und
damit die schärfste Abbildung hat. Anschließend Konter-
mutter wieder festziehen.
8
Geräteeinstellungen
Das IP 140-LO ist mit umfangreichen Einstellmöglichkeiten ausgestattet, um es an die jeweilige Messbedin-
gung optimal anzupassen (Beschreibung aller verfügbaren Parameter siehe Kap. 9, Parameter) und die
Temperatur des Messobjekts korrekt zu erfassen.
Sämtliche Einstellungen lassen sich direkt am Pyrometer oder über serielle Schnittstelle und Software
InfraWin vornehmen (siehe Kap. 10, Einstellungen über Schnittstelle / Software. Benutzer eines eigenen
Kommunikationsprogramms finden alle Schnittstellenbefehle in Kap. 14, Datenformat UPP
8.1
Einstellungen am Gerät
Das LC-Display sowie Taster zum Einstellen und
Ablesen der Parameter befinden sich im Inneren
des Gerätes und sind nach Aufschrauben und
Abziehen des Rückwanddeckels erreichbar. Dazu
sind die vier Innensechskantschrauben zu lösen
und der Deckel ist zusammen mit der Anzeige /
Einstelleinheit gerade nach hinten abzuziehen. Der
Auszug ist durch die Länge der Schrauben be-
schränkt.
Die Anzeige ist sowohl im eingebauten als auch im
ausgezogenen Zustand immer beleuchtet.
Hinweis: Achten Sie darauf, dass beim
Öffnen keine Verunreinigungen
in das Gerät gelangen.
a
2
Apertur-Ø D
3,5
Optiktubus
Max.
Auszug
a
1
a
Ø M
Ø M
Ø M
2
a
a
=
=
−
+
2
M
M
(M
D)
D
1
2
a
a
Kontermutter
Innentubus
®
).
Verschraubung
3 mm-Innensechskant
Beleuchtetes
Display
Einstelltasten
Rückwanddeckel
1
+
−
1
(
M
) D
D
41
