IMPAC-Pyrometer IP 140-LO
2) Externes Löschen des Maximalwertspeichers : Ist das Pyrometers betriebsbereit, dient der Pin J als
Eingang für das externe Löschen des Maximalwertspeichers (siehe auch 9.4). Um den Maximalwertspeicher
zu löschen, muss Pin J kurz an die Versorgungsspannung (Pin K) gelegt werden.
Die Funktion „externes Löschen" funktioniert nur, wenn folgende Voraussetzungen erfüllt sind:
•
Die Warmlaufphase muss abgeschlossen sein (keine Anzeige „wait")
•
Die Löschzeit muss auf „extern" eingestellt sein (Einstellungen siehe 9.4 bzw. 0).
3) Hold-Funktion: Wird bei aktivierter Hold-Funktion (siehe 9.4 Löschzeit des Maximalwertspeichers) der
Stecker-Pin J mit Pin K verbunden, wird die Temperaturanzeige während dieser Zeit auf dem aktuellen Wert
gehalten.
4.2
Allgemeinhinweise zum Anschluss des Pyrometers an einen Rechner
Das Pyrometer verfügt über eine Schnittstelle RS232 oder RS485 (am Pyrometer umschaltbar). Die Über-
tragung mit RS232 ist nur über relativ kurze Distanzen möglich und elektromagnetische Störungen können
die Übertragung beeinträchtigen. Die Übertragung mit RS485 ist weitestgehend störunanfällig, es lassen
sich sehr lange Übertragungsstrecken realisieren und es können mehrere Pyrometer in einem Bussystem an
eine Schnittstelle angeschlossen werden. Steht keine RS485 am Rechner zur Verfügung, kann diese mit
einem externen Konverter realisiert werden. Dieser wandelt die RS485 in RS232 und lässt sich damit an die
Standardschnittstelle anschließen. Bei der Verwendung von RS485
dass der Konverter schnell genug sein muss, um die Antwort des Pyrometers auf einen Befehl des Masters
rechtzeitig zu erfassen. Die meisten handelsüblichen Konverter sind für schnelle Messgeräte nicht geeignet.
Daher wird dringend empfohlen, den IMPAC-Konverter Ι-7520 (Best.-Nr. 3 852 430) zu benutzen.
Weiterhin besteht bei einer zu langsamen RS485-Verbindung auch die Möglichkeit, über Schnittstelle eine
Wartezeit einzugeben, die die Antwort des Pyrometers auf einen Befehl verzögert (siehe auch 9.10 Warte-
zeit tw).
4.2.1
Anschluss an Schnittstelle RS232
Die Übertragungsgeschwindigkeit (in Baud)
der seriellen Schnittstelle ist von der Lei-
tungslänge abhängig. Einstellbar sind Wer-
te zwischen 2400 und 115200 Bd.
Die zu verwendende Baudrate halbiert sich
jeweils mit der Verdoppelung der Übertra-
gungsstrecke (siehe auch 9.8 Baudrate).
Ein Richtwert bei RS232 für 19200 Bd ist:
7 m Leitungslänge.
4.2.2
Anschluss an Schnittstelle RS485

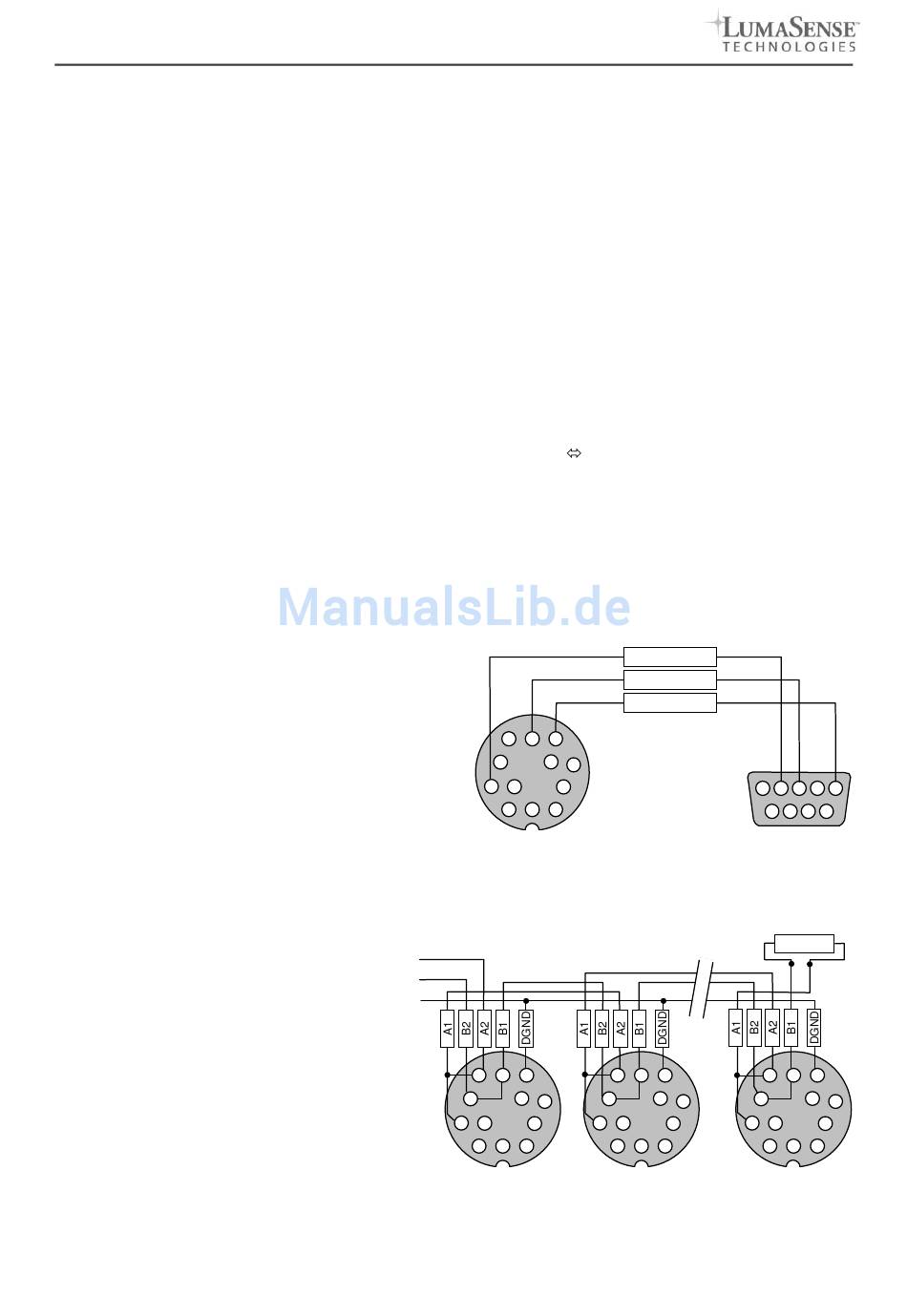

Halb-Duplex-Betrieb: A1 und A2 sowie B1
und B2 sind im 12-poligen Rundsteck-
verbinder des Anschlusskabels gebrückt,
um lange Stichleitungen und damit Reflek-
tionen zu vermeiden und beim Abziehen
eines
Anschlusssteckers
Datenbus nicht zu unterbrechen. Die Mas-
ter-Bezeichnungen kennzeichnen die An-
schlüsse am RS485-Konverter. Die Über-
tragungsgeschwindigkeit der Schnittstelle
(in Baud) ist von der Leitungslänge abhän-
gig. Einstellbar sind Werte zwischen 2400
und 115200 Bd.
Die zu verwendende Baudrate halbiert sich
jeweils mit der Verdoppelung der Übertra-
gungsstrecke (siehe auch 9.8 Baudrate).
Ein Richtwert für 19200 Bd sind 2 km Ge-
samtleitungslänge.
Master
A
B
S
den
RS485-
RS232-Konvertern ist zu beachten,
E
F
G
Kabelverbindung
D
M
H
C
L
J
B
A
K
Pyrometerseite
(Lötseite Kabeldose)
E
F
G
E
D
M
D
H
C
C
L
J
L
B
A
K
B
Pyrometer 2
Pyrometer 1
z.B. Adresse 01
z.B. Adresse 00
TxD (violett)
RxD (schwarz)
DGND (rot)
1 2 3 4 5
6 7 8 9
PC-Seite
(Lötseite Kabeldose)
Abschlusswiderstand
120 Ohm
F
G
E
F
M
D
H
C
J
L
A
K
B
A
Pyrometer 32
z.B. Adresse 31
G
M
H
J
K
