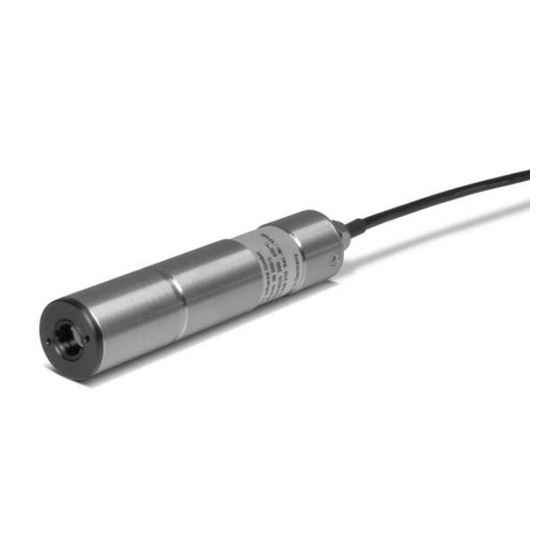

LumaSense Technologies IN 300 Betriebsanleitung
Inhaltsverzeichnis
Verfügbare Sprachen
Verfügbare Sprachen
Kapitel
Inhaltsverzeichnis
Verwandte Anleitungen für LumaSense Technologies IN 300
Inhaltszusammenfassung für LumaSense Technologies IN 300
- Seite 1 IN 300 · IN 300/5 IMPAC-Pyrometer Betriebsanleitung · Operation Manual Proven Quality...
-
Seite 2: Inhaltsverzeichnis
IMPAC-Pyrometer IN 300 · IN 300/5 Inhaltsverzeichnis Allgemeines .......................... 3 Informationen zur Betriebsanleitung ............... 3 Haftung und Gewährleistung...................3 Terminologie ......................3 Urheberschutz......................3 Entsorgung / Außerbetriebnahme ................3 Technische Daten......................... 4 Abmessungen ......................4 Bestimmungsgemäße Verwendung ................5 Lieferumfang ......................5 Sicherheit ..........................5 Allgemeines......................5 Elektrischer Anschluss ....................5 Elektrische Installation ...................... -
Seite 3: Allgemeines
Produkten vorzunehmen, ohne die Verpflichtung einzugehen, irgendeine Person über solche Änderungen zu informieren. LumaSense Technologies gibt auf die Pyrometer der Serie 300 eine Gewährleistung von zwei Jahren ab Datum der Lieferung. Diese bezieht sich auf Fabrikationsfehler sowie Fehler, die sich während des Betriebes einstellen und auf einen Fehler der Firma LumaSense Technologies... -
Seite 4: Technische Daten
IMPAC-Pyrometer IN 300 · IN 300/5 Technische Daten Messbereiche: IN 300: 0 ... 100°C (MB 1) 0 ... 200°C (MB 2) 30 ... 230°C (MB 2.3) -20 ... 300°C (MB 3) 0 ... 500°C (MB 5) 0 ... 600°C (MB 6) IN 300/5: 300 ... -
Seite 5: Bestimmungsgemäße Verwendung
IMPAC-Pyrometer IN 300 · IN 300/5 Bestimmungsgemäße Verwendung Das IN 300 ist ein stationäres Pyrometer für die berührungslose Temperaturmessung von nicht- metallischen Objekten bzw. lackierten, beschichteten oder eloxierten Metallen. Das IN 300/5 ist ein stationäres Pyrometer für die berührungslose Temperaturmessung von Glas- oder Quarzglasoberflächen. -
Seite 6: Zubehör
IMPAC-Pyrometer IN 300 · IN 300/5 Schaltungsbeispiel bei Verwendung einer Digitalanzeige mit integrierter Spannungsversorgung: 230 V weiß Digitalanzeige braun mit integrierter °C 2-Leiter-Versorgung Schirm (schwarz) 4 ... 20 mA Regler Verkabelung weiß 24 V Schreiber braun Schwarz Schirm Schaltungsbeispiel bei Verwendung von externer Spannungsversorgung: weiß... -
Seite 7: Optik
Die Bezeichnung der Optik (z.B. Optik 300) gibt den Messabstand im mm an (hier: 300 mm), bei dem sich das kleinste Messfeld in Relation zum Messabstand ergibt (bei IN 300 z.B. 20 mm). Die nachfolgenden Zeichnungen geben einen Überblick über die Größe der Messfelder (in mm) in Abhängigkeit vom Messabstand. -
Seite 8: Emissionsgrad
IMPAC-Pyrometer IN 300 · IN 300/5 Emissionsgrad Unter dem Emissionsgrad ε versteht man das Verhältnis der abgestrahlten Leistung eines beliebi- gen Objekts zur abgestrahlten Leistung eines „Schwarzen Strahlers“ gleicher Temperatur (ein „Schwarzer Strahler“ ist ein Körper, der alle einfallenden Strahlen absorbiert mit einem Emissions- grad von 100%). -
Seite 9: Transport, Verpackung, Lagerung
Tuch in Verbindung mit Spiritus gereinigt werden. Es können auch handelübliche Brillen- oder Foto-Objektiv-Reinigungstücher verwendet werden (keine säurehaltigen Mittel oder Lö- sungsmittel verwenden). Die Germanium-Linse des IN 300 ist mit einer leicht farbig erscheinenden Entspiegelungsschicht versehen, die auf keinen Fall abgerieben werden darf, da sonst die Messung stark verfälscht wird! -
Seite 10: Fehlerdiagnose
IMPAC-Pyrometer IN 300 · IN 300/5 Fehlerdiagnose Bevor das Pyrometer zur Reparatur eingesendet werden muss, können Sie versuchen, zunächst den Fehler anhand der nachfolgenden Liste zu erkennen und zu beheben. Temperaturanzeige zu niedrig Pyrometer falsch auf das Messobjekt ausgerichtet ... -
Seite 11: Bestellnummern
IMPAC-Pyrometer IN 300 · IN 300/5 Bestellnummern 10.1 Bestellnummern Geräte 3 856 310 IN 300, 0 ... 100°C (MB 1) 3 856 320 IN 300, 0 ... 200°C (MB 2) 3 856 230 IN 300, 30 ... 230°C (MB 2.3) - Seite 12 IMPAC pyrometers IN 300 · IN 300/5 Operation Manual...
