IMPAC-Pyrometer IP 140-LO
•
Mit „Zone markieren" kann ein Temperaturbereich zum leichteren Erkennen farbig markiert werden.
•
Mit „Schwellwert" kann eine Temperatur eingegeben werden, ober- oder unterhalb der keine Messwerte
mehr aufgezeichnet werden. Die Größe der gespeicherten Datei lässt sich so kleiner halten.
•
„Graphik-Grenzen" grenzt die Darstellung des Temperaturbereichs auf den benötigten Bereich ein.
Hinweis: Bei Aufruf von einer der Messungen Online-Grafik oder Farb-Balken werden die
Messdaten automatisch gespeichert unter der Bezeichnung standard.i12. Sollen die
Daten später zur Nachbearbeitung zur Verfügung stehen, bietet es sich an, die Da-
tei in einer anderen .i12-Datei zu speichern, da der erneute Beginn einer Messung
die Werte der alten Messung überschreibt.
Dateien aus älteren Programmversionen mit der Endung .i10 lassen sich öffnen und
als .i12 abspeichern.
10.10

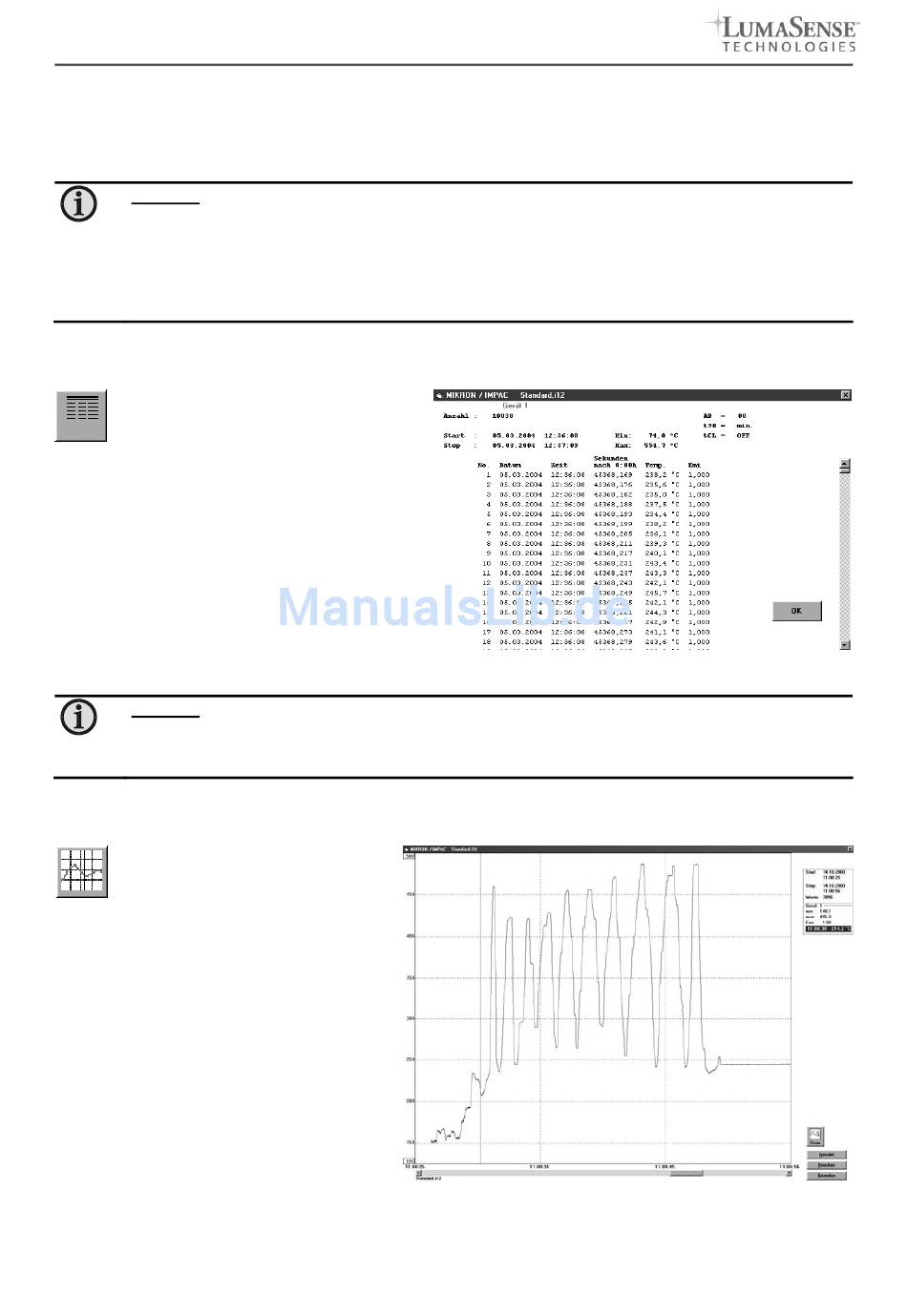

Tabelle (Auswertung)
Hier werden die gemessenen Tem-
peraturwerte
Auswertung oder Analyse numerisch
aufgelistet.
Da während der kleinsten Zeiteinheit von 1 s
mehrere Daten anfallen können, gibt es noch
eine zweite Zeitangabe, die die Zeit in sec. nach
Mitternacht (0:00 h) angibt. Die Menge der Da-
ten hängt davon ab, wie häufig eine Messung
durchgeführt wird (Eingabe unter 10.12 Zeitin-
tervall zwischen zwei Messungen). Mit der
Menge der Daten wächst auch der Speicherbe-
darf, der nötig ist, um die Datei zu speichern.
Um Platz zu sparen, sind die Daten in .i12-
Dateien binär codiert abgelegt.
Hinweis: Die Datei lässt sich umwandeln in eine Text-Datei (.txt-Datei: In der Menüleiste unter
Ausgabe ASCII-Datei als .txt-Datei speichern), die sich unter EXCEL einfach öffnen
lässt. EXCEL formatiert die Spalten gleich richtig, wenn man angibt, dass die Kopf-
zeilen ignoriert werden sollen.
10.11
Grafik-Ausgabe (Auswertung)
In der Grafik-Ausgabe wird die
Kurve des Temperaturverlaufs
über der Zeit im relevanten
Messbereich dargestellt.
Zusätzlich sind auf der rechten Seite des
Fensters die der Messung zugrundeliegen-
den Daten, sowie die Uhrzeit und Tempera-
tur an der Stelle der senkrechten, mit der
Maus verschiebbaren Cursor-Linie zu se-
hen.
Bei Aufruf der Grafik-Ausgabe werden
zunächst alle gespeicherten Daten im
Grafikfenster angezeigt. Überschreitet die
Datenmenge eine vernünftig darzustellende
Größe, so haben Sie die Möglichkeit, nach
Drücken der Taste „Zoom" mit der Maus
einen Teilausschnitt zu wählen (wie der
dargestellte Ausschnitt im Beispiel). Unter
„Gesamt" können Sie dann wieder die
gesamte Kurve der Messung darstellen.
zur
nachträglichen
49
