IMPAC-Pyrometer IP 140-LO
1.1

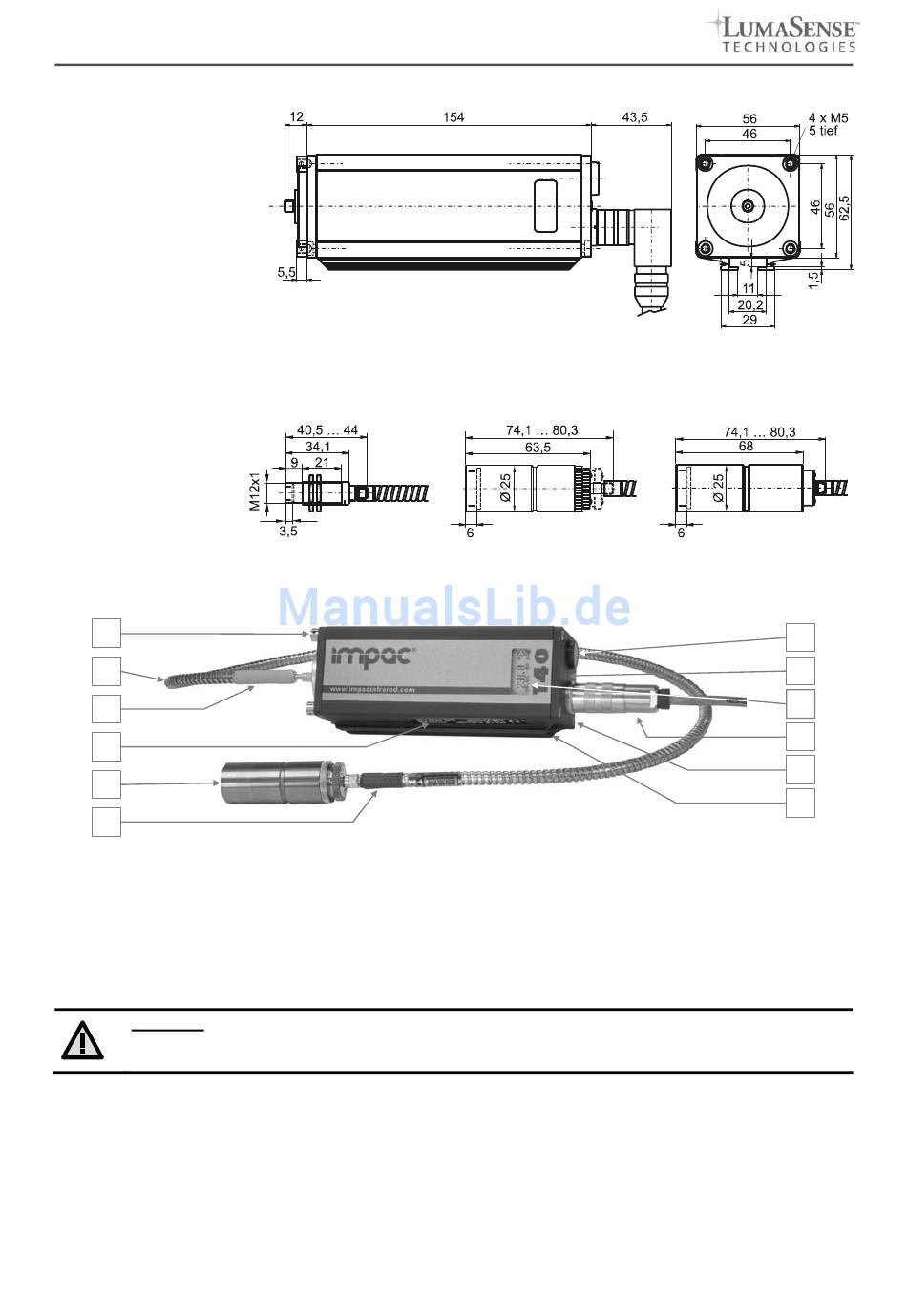

Abmessungen
Pyrometer:
Vorsatzoptiken:
2
Übersicht
1
2
3
4
5
6
1
4 Gewinde zur Pyrometer-Befestigung
2
Lichtleiter
3
Grüne Lichtleitermarkierung
4
Typenschild
5
Vorsatzoptik
6
Schwarze Lichtleitermarkierung
Achtung: Die Strahlungstemperatur im Messfeld des Pyrometers darf nicht mehr als 150°C
über dem Ende des Grundmessbereichs liegen, da sonst der Temperatursensor
Schaden nehmen kann.
2.1
Bestimmungsgemäße Verwendung
Das Pyrometer IP 140-LO ist ein digitales, hochgenaues Pyrometer mit Lichtleiter zur berührungslosen Mes-
sung niedriger Temperaturen an Metallen, Keramik, Graphit etc. schon ab 100°C.
Die Übertragung der Strahlung zwischen Vorsatzoptik und Messumformer erfolgt über einen 0,6 mm-
Monofaser-Lichtleiter in einem Edelstahlschutzmantel. Die Vorsatzoptik enthält nur das Objektiv, Detektor
und Auswerteeinheit befinden sich im Messumformer. Daher können Lichtleiter und Optikkopf in Umge-
bungstemperaturen bis zu 200°C ohne zusätzliche Kühlung eingesetzt werden (Lichtleiter auf Geräteseite
max. 125°C). Die Lichtleiterlängen sind abhängig von den Messbereichen (siehe technische Daten).
34
Bauform Ι
Bauform ΙΙ
(fokussierbare Optik)
7
Laserpilotlicht-Ein- / Ausschalter
8
Kontrollleuchte Betriebszustand / Laser
9
LC-Display
10 Elektrische Anschlüsse
11 Ausziehbarer Rückwanddeckel
(mit 3 mm Innensechskant-Schrauben)
12 Montageschiene
Bauform ΙΙ
(fest eingestellte Optik)
Alle Maße in mm
7
8
9
10
11
12
