IMPAC-Pyrometer IP 140-LO
10.8

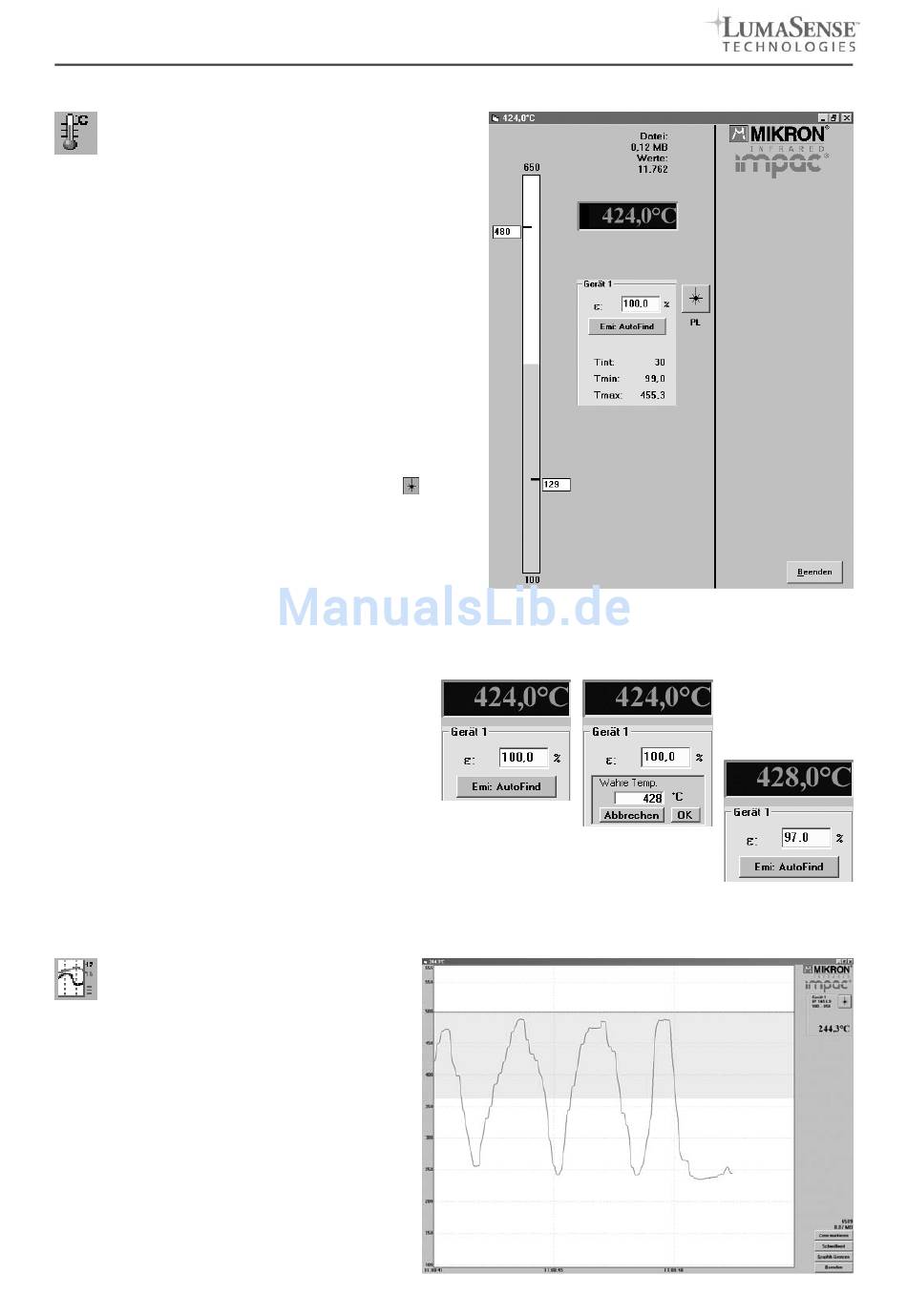

Messung (Farb-Balken)

Dieses Fenster stellt dar:
•
Aktuelle Messtemperatur, graphisch als
Farb-Balken-Darstellung und numerisch
•
Messbereich bzw. eingestellter
Teilmessbereich
•
Dateigröße und Anzahl der gemessenen
Werte der aktuellen Messung
•
Emissionsgrad
•
Die aktuelle Geräteinnentemperatur (T
•
Minimal- (T
min
Der Farbbalken zeigt den Messbereich oder eingege-
benen Teilmessbereich an. Durch Eingabe von Tem-
peraturwerten in den weißen Feldern rechts und links
vom Farbbalken oder durch Verschieben der daneben-
liegenden Striche mit der Maus können Grenzen für
den Farbwechsel des Balkens eingestellt werden. Bei
Temperaturen innerhalb der beiden Grenzen wird der
Balken grün dargestellt, außerhalb rot.
Mit dem PL-Button kann das Laserpilotlicht ( ) ein-
oder ausgeschaltet werden.
Zusätzlich befindet sich in dem Fenster ein Eingabe-
feld für den Emissionsgrad ε. Wird der Emissionsgrad
verändert, so kann eine damit verbundene Tempera-
turänderung direkt abgelesen werden:
Emi: AutoFind: Zusätzlich befindet sich in dem Fenster ein Eingabefeld für den Emissionsgrad ε. Wird der
Emissionsgrad verändert, so kann eine damit verbundene Temperaturänderung direkt abgelesen werden.
Für den Fall, dass die wahre Temperatur des Messobjekts bekannt sein sollte, kann mit der Funktion „Emi:
AutoFind" der Emissionsgrad des Messobjekts berechnet werden:
•
Mit dem aktuell eingestellten Emissionsgrad
(in diesem Bsp. 100%) wird eine Messtem-
peratur angezeigt (hier: 424°C).
•
Durch Drücken von „Emi: Autofind" wird ein
Fenster geöffnet, das die Eingabe der „wah-
ren" Temperatur ermöglicht.
•
Nach Eingabe und Bestätigung der Temperatureingabe mit
„OK" berechnet InfraWin den Emissionsgrad, der sich mit der neuen Temperatur
ergibt. Dieser wird sofort angezeigt und direkt für die weitere Temperaturmessung
verwendet.
10.9

Messung (Online-Grafik)

Dieses Fenster stellt dar:
•
Temperatur als grafische Darstel-
lung
•
Aktuelle Messtemperatur
•
Anzahl der gemessenen Werte
sowie die Dateigröße der aktuel-
len Messung
Das hier dargestellte Beispiel zeigt den Aus-
schnitt einer Messung über den Zeitraum von
etwa 10 s bei einem eingestellten Messbe-
reich von 100 - 550°C und der aktuellen Tem-
peratur von 244,3°C. Das Laserpilotlicht kann
ein- oder ausgeschaltet werden, wenn das
Pyrometer damit ausgestattet ist.
48
ε
) und Maximalwerte (T
max
)
int
)
