IMPAC-Pyrometer IP 140-LO
4.3

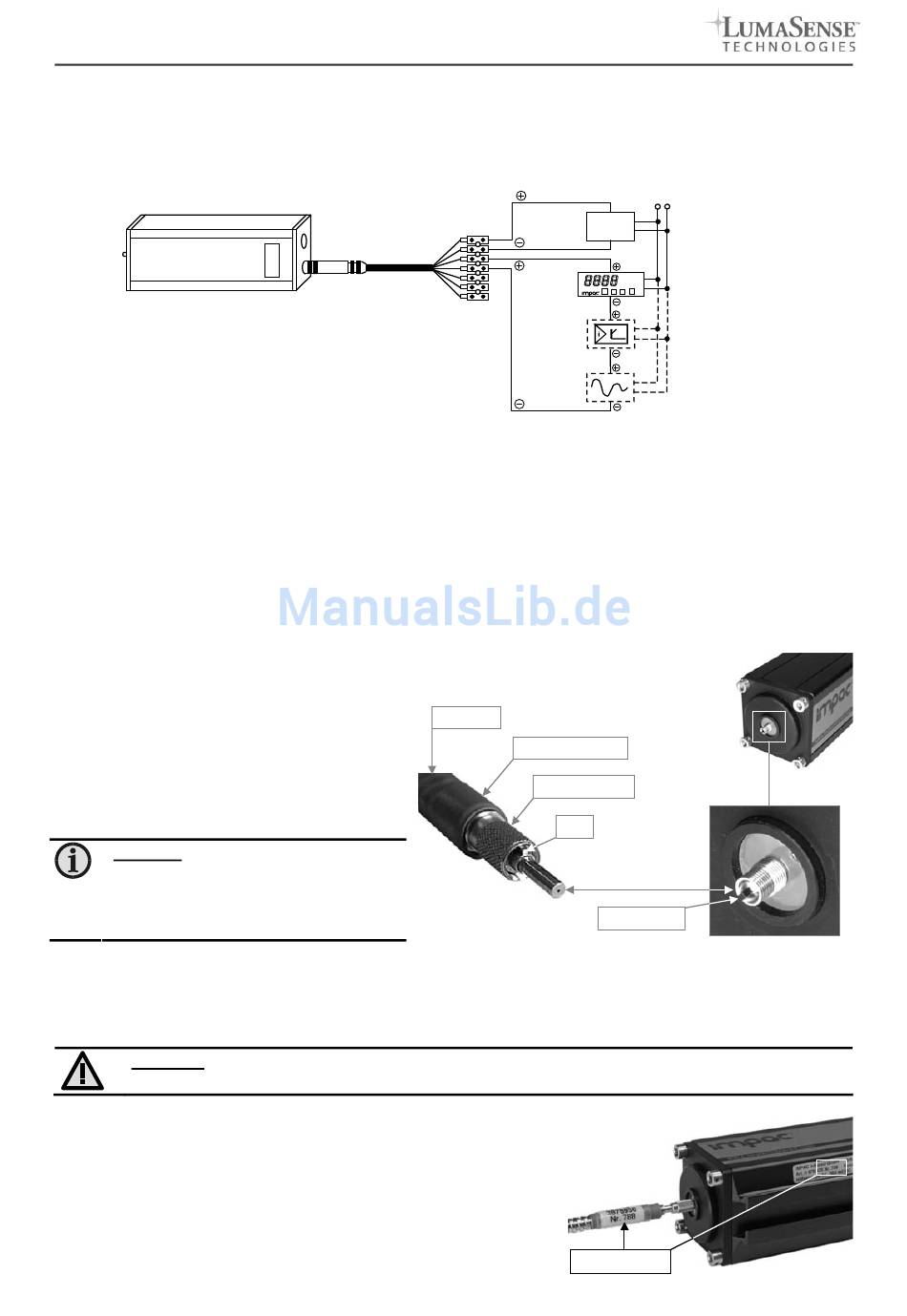

Anschluss zusätzlicher Auswertegeräte
Zusätzliche Auswertegeräte wie z.B. eine LED-Digitalanzeige benötigen lediglich den Anschluss an eine
Spannungsversorgung sowie die analoge Verbindung mit dem Pyrometer. Weitere Geräte wie z.B. ein Reg-
ler oder Drucker werden dem Anschlussbild gemäß in Reihe zu dem Anzeigegerät geschaltet (Gesamt-
Lastwiderstand max. 500 Ω).
5
Mechanische Installation
5.1
Pyrometer
Zur Befestigung des Pyrometers ist an der Unterseite eine Montageschiene vorhanden. Dort lässt sich ein
Haltewinkel befestigen oder eine Kugelgelenkhalterung einschieben, die mit einer Schnellspannschraube
fixiert werden kann. Weiter befinden sich an der Stirnseite des Gerätes 4 Schrauben mit Gewindebohrungen
M 5 als Befestigungsmöglichkeit.
5.2
Lichtleiter
Zur Erkennung der seitenrichtigen Montage ist
der Lichtleiter mit einer grünen Markierung
versehen. Diese muss sich auf der Seite des
Pyrometers befinden.
Beim Anschluss an das Pyrometer ist zu be-
achten, dass der Stecker mit einem Stift ver-
sehen ist, der in die passende Aussparung der
Buchse einrasten muss. Anschließend können
Stecker und Buchse verschraubt werden.
Hinweis: Lichtleiterstecker und
-buchsen des Pyrometers und der Vor-
satzoptik müssen im abgeschraubten
Zustand immer mit Schutzkappen ge-
gen Verschmutzung geschützt werden!
5.2.1
Umgebungstemperatur
Der Lichtleiter ist an der Seite des Optikkopfes für eine Umgebungstemperatur von max. 200°C ausgelegt.
Achtung: Die Temperatur von Lichtleiter und Optikkopf muss mindestens 30°C unter der
Messtemperatur liegen, um eine korrekte Temperaturanzeige zu erhalten.
5.2.2
Seriennummer
Der Original-Lichtleiter ist mit der Seriennummer des Pyro-
meters gekennzeichnet, die sich auch auf dem Pyro-
metergehäuse befindet.
Beim Austausch eines defekten Lichtleiters muss das Pyro-
meter zusammen mit dem neuen Lichtleiter kalibriert werden
(Service-Arbeit)!
38
weiß
24 V DC
braun
grün
gelb
Lichtleiter
grüne Markierung
Verschraubung
Stift
Aussparung
Seriennummer
230V ~
Netzteil
°C
LED - Digitalanzeige
Regler
Drucker
