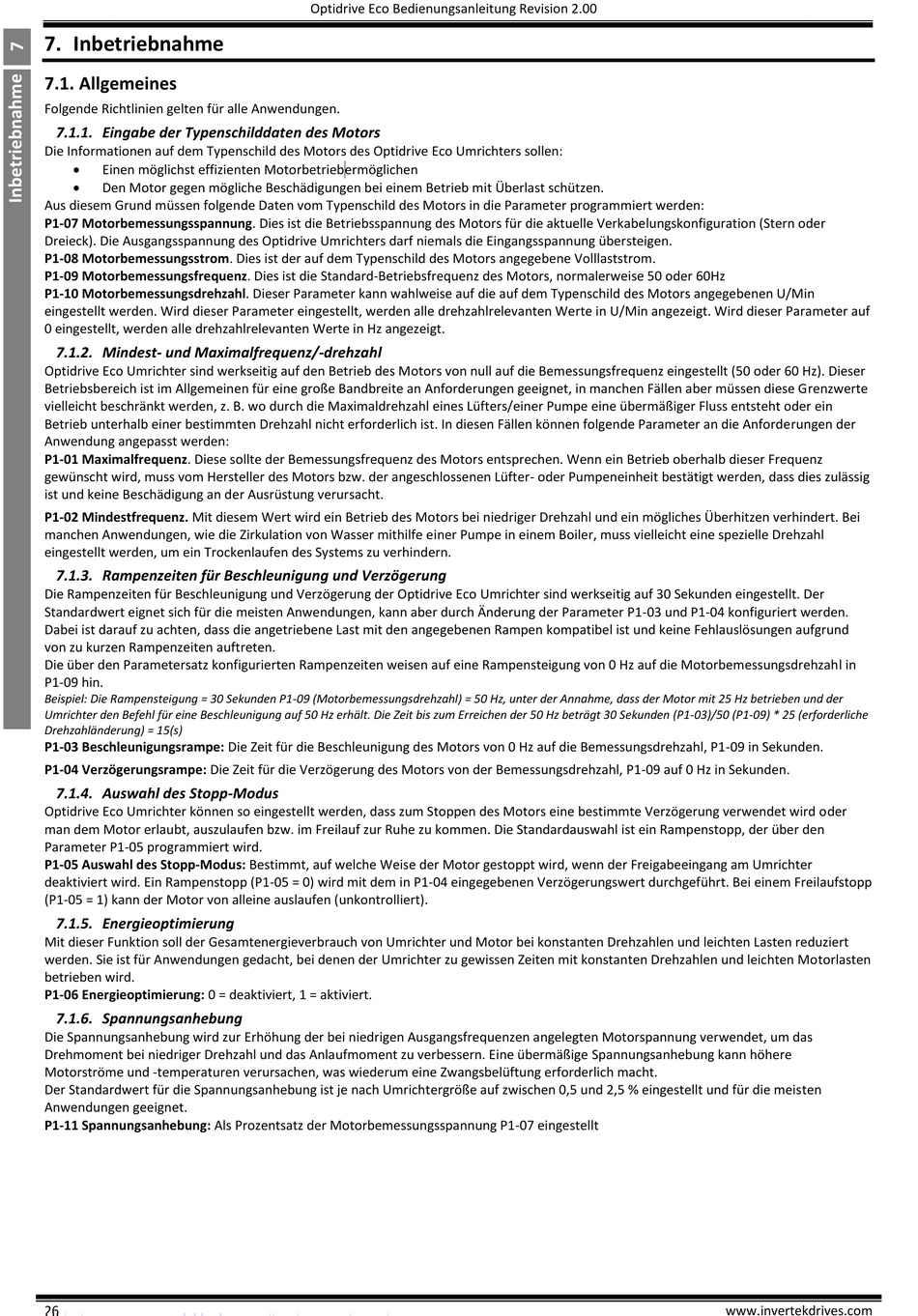

7. Inbetriebnahme

7.1. Allgemeines

Folgende Richtlinien gelten für alle Anwendungen.
7.1.1. Eingabe der Typenschilddaten des Motors
Die Informationen auf dem Typenschild des Motors des Optidrive Eco Umrichters sollen:
Einen möglichst effizienten Motorbetrieb ermöglichen
Den Motor gegen mögliche Beschädigungen bei einem Betrieb mit Überlast schützen.
Aus diesem Grund müssen folgende Daten vom Typenschild des Motors in die Parameter programmiert werden:
P1-07 Motorbemessungsspannung. Dies ist die Betriebsspannung des Motors für die aktuelle Verkabelungskonfiguration (Stern oder
Dreieck). Die Ausgangsspannung des Optidrive Umrichters darf niemals die Eingangsspannung übersteigen.
P1-08 Motorbemessungsstrom. Dies ist der auf dem Typenschild des Motors angegebene Volllaststrom.
P1-09 Motorbemessungsfrequenz. Dies ist die Standard-Betriebsfrequenz des Motors, normalerweise 50 oder 60Hz
P1-10 Motorbemessungsdrehzahl. Dieser Parameter kann wahlweise auf die auf dem Typenschild des Motors angegebenen U/Min
eingestellt werden. Wird dieser Parameter eingestellt, werden alle drehzahlrelevanten Werte in U/Min angezeigt. Wird dieser Parameter auf
0 eingestellt, werden alle drehzahlrelevanten Werte in Hz angezeigt.
7.1.2. Mindest- und Maximalfrequenz/-drehzahl
Optidrive Eco Umrichter sind werkseitig auf den Betrieb des Motors von null auf die Bemessungsfrequenz eingestellt (50 oder 60 Hz). Dieser
Betriebsbereich ist im Allgemeinen für eine große Bandbreite an Anforderungen geeignet, in manchen Fällen aber müssen diese Grenzwerte
vielleicht beschränkt werden, z. B. wo durch die Maximaldrehzahl eines Lüfters/einer Pumpe eine übermäßiger Fluss entsteht oder ein
Betrieb unterhalb einer bestimmten Drehzahl nicht erforderlich ist. In diesen Fällen können folgende Parameter an die Anforderungen der
Anwendung angepasst werden:
P1-01 Maximalfrequenz. Diese sollte der Bemessungsfrequenz des Motors entsprechen. Wenn ein Betrieb oberhalb dieser Frequenz
gewünscht wird, muss vom Hersteller des Motors bzw. der angeschlossenen Lüfter- oder Pumpeneinheit bestätigt werden, dass dies zulässig
ist und keine Beschädigung an der Ausrüstung verursacht.
P1-02 Mindestfrequenz. Mit diesem Wert wird ein Betrieb des Motors bei niedriger Drehzahl und ein mögliches Überhitzen verhindert. Bei
manchen Anwendungen, wie die Zirkulation von Wasser mithilfe einer Pumpe in einem Boiler, muss vielleicht eine spezielle Drehzahl
eingestellt werden, um ein Trockenlaufen des Systems zu verhindern.
7.1.3. Rampenzeiten für Beschleunigung und Verzögerung
Die Rampenzeiten für Beschleunigung und Verzögerung der Optidrive Eco Umrichter sind werkseitig auf 30 Sekunden eingestellt. Der
Standardwert eignet sich für die meisten Anwendungen, kann aber durch Änderung der Parameter P1-03 und P1-04 konfiguriert werden.
Dabei ist darauf zu achten, dass die angetriebene Last mit den angegebenen Rampen kompatibel ist und keine Fehlauslösungen aufgrund
von zu kurzen Rampenzeiten auftreten.
Die über den Parametersatz konfigurierten Rampenzeiten weisen auf eine Rampensteigung von 0 Hz auf die Motorbemessungsdrehzahl in
P1-09 hin.
Beispiel: Die Rampensteigung = 30 Sekunden P1-09 (Motorbemessungsdrehzahl) = 50 Hz, unter der Annahme, dass der Motor mit 25 Hz betrieben und der
Umrichter den Befehl für eine Beschleunigung auf 50 Hz erhält. Die Zeit bis zum Erreichen der 50 Hz beträgt 30 Sekunden (P1-03)/50 (P1-09) * 25 (erforderliche
Drehzahländerung) = 15(s)
P1-03 Beschleunigungsrampe: Die Zeit für die Beschleunigung des Motors von 0 Hz auf die Bemessungsdrehzahl, P1-09 in Sekunden.
P1-04 Verzögerungsrampe: Die Zeit für die Verzögerung des Motors von der Bemessungsdrehzahl, P1-09 auf 0 Hz in Sekunden.
7.1.4. Auswahl des Stopp-Modus
Optidrive Eco Umrichter können so eingestellt werden, dass zum Stoppen des Motors eine bestimmte Verzögerung verwendet wird oder
man dem Motor erlaubt, auszulaufen bzw. im Freilauf zur Ruhe zu kommen. Die Standardauswahl ist ein Rampenstopp, der über den
Parameter P1-05 programmiert wird.
P1-05 Auswahl des Stopp-Modus: Bestimmt, auf welche Weise der Motor gestoppt wird, wenn der Freigabeeingang am Umrichter
deaktiviert wird. Ein Rampenstopp (P1-05 = 0) wird mit dem in P1-04 eingegebenen Verzögerungswert durchgeführt. Bei einem Freilaufstopp
(P1-05 = 1) kann der Motor von alleine auslaufen (unkontrolliert).
7.1.5. Energieoptimierung
Mit dieser Funktion soll der Gesamtenergieverbrauch von Umrichter und Motor bei konstanten Drehzahlen und leichten Lasten reduziert
werden. Sie ist für Anwendungen gedacht, bei denen der Umrichter zu gewissen Zeiten mit konstanten Drehzahlen und leichten Motorlasten
betrieben wird.
P1-06 Energieoptimierung: 0 = deaktiviert, 1 = aktiviert.
7.1.6. Spannungsanhebung
Die Spannungsanhebung wird zur Erhöhung der bei niedrigen Ausgangsfrequenzen angelegten Motorspannung verwendet, um das
Drehmoment bei niedriger Drehzahl und das Anlaufmoment zu verbessern. Eine übermäßige Spannungsanhebung kann höhere
Motorströme und -temperaturen verursachen, was wiederum eine Zwangsbelüftung erforderlich macht.
Der Standardwert für die Spannungsanhebung ist je nach Umrichtergröße auf zwischen 0,5 und 2,5 % eingestellt und für die meisten
Anwendungen geeignet.
P1-11 Spannungsanhebung: Als Prozentsatz der Motorbemessungsspannung P1-07 eingestellt
26
Optidrive Eco Bedienungsanleitung Revision 2.00
www.invertekdrives.com
