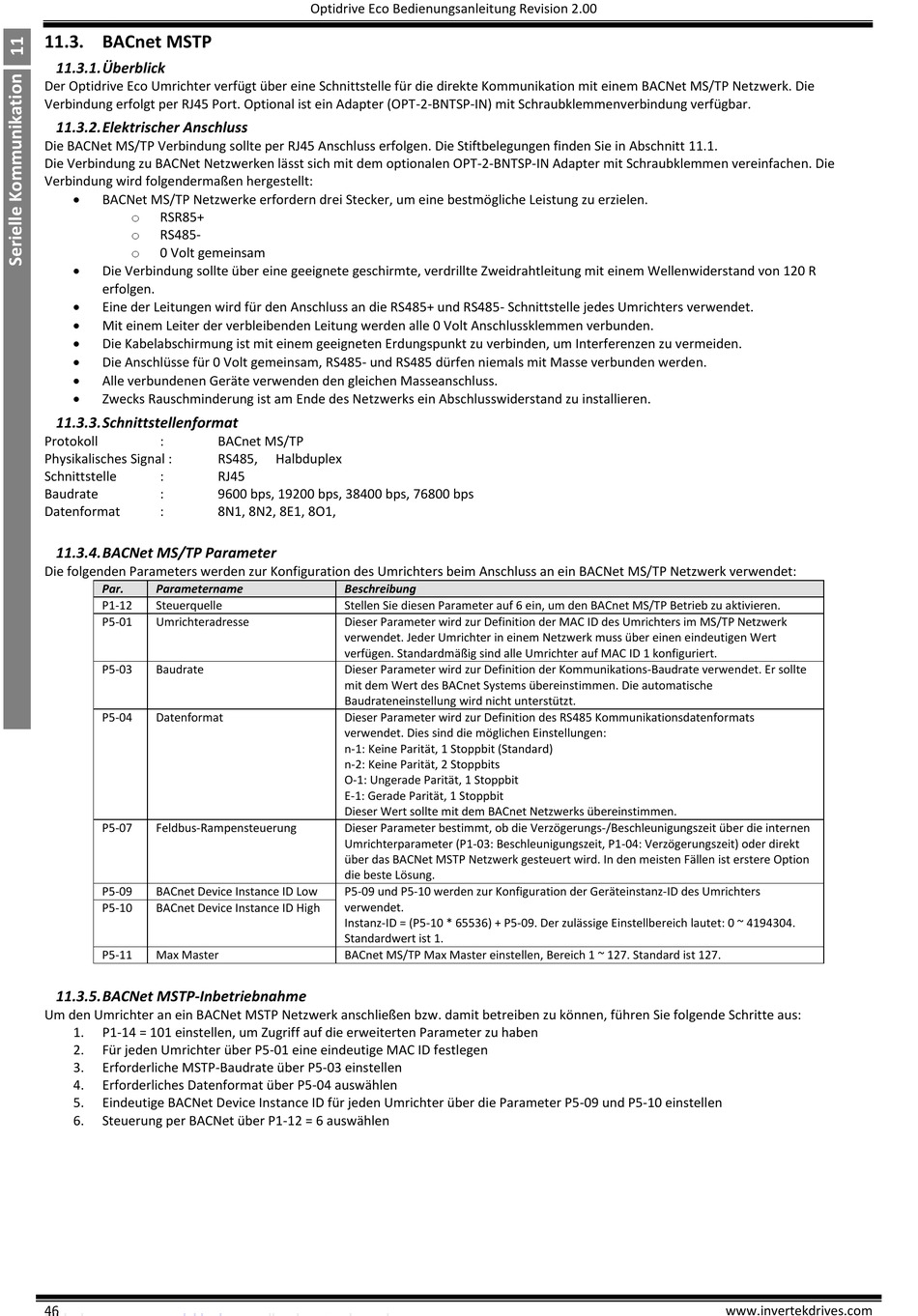

11.3. BACnet MSTP
11.3.1. Überblick
Der Optidrive Eco Umrichter verfügt über eine Schnittstelle für die direkte Kommunikation mit einem BACNet MS/TP Netzwerk. Die
Verbindung erfolgt per RJ45 Port. Optional ist ein Adapter (OPT-2-BNTSP-IN) mit Schraubklemmenverbindung verfügbar.
11.3.2. Elektrischer Anschluss
Die BACNet MS/TP Verbindung sollte per RJ45 Anschluss erfolgen. Die Stiftbelegungen finden Sie in Abschnitt 11.1.
Die Verbindung zu BACNet Netzwerken lässt sich mit dem optionalen OPT-2-BNTSP-IN Adapter mit Schraubklemmen vereinfachen. Die
Verbindung wird folgendermaßen hergestellt:
BACNet MS/TP Netzwerke erfordern drei Stecker, um eine bestmögliche Leistung zu erzielen.
o
RSR85+
o
RS485-
o
0 Volt gemeinsam
Die Verbindung sollte über eine geeignete geschirmte, verdrillte Zweidrahtleitung mit einem Wellenwiderstand von 120 R
erfolgen.
Eine der Leitungen wird für den Anschluss an die RS485+ und RS485- Schnittstelle jedes Umrichters verwendet.
Mit einem Leiter der verbleibenden Leitung werden alle 0 Volt Anschlussklemmen verbunden.
Die Kabelabschirmung ist mit einem geeigneten Erdungspunkt zu verbinden, um Interferenzen zu vermeiden.
Die Anschlüsse für 0 Volt gemeinsam, RS485- und RS485 dürfen niemals mit Masse verbunden werden.
Alle verbundenen Geräte verwenden den gleichen Masseanschluss.
Zwecks Rauschminderung ist am Ende des Netzwerks ein Abschlusswiderstand zu installieren.
11.3.3. Schnittstellenformat
Protokoll
:
BACnet MS/TP
Physikalisches Signal :
RS485,
Schnittstelle
:
RJ45
Baudrate
:
9600 bps, 19200 bps, 38400 bps, 76800 bps
Datenformat
:
8N1, 8N2, 8E1, 8O1,
11.3.4. BACNet MS/TP Parameter
Die folgenden Parameters werden zur Konfiguration des Umrichters beim Anschluss an ein BACNet MS/TP Netzwerk verwendet:
Par.
Parametername
P1-12
Steuerquelle
P5-01
Umrichteradresse
P5-03
Baudrate
P5-04
Datenformat
P5-07
Feldbus-Rampensteuerung
P5-09
BACnet Device Instance ID Low
P5-10
BACnet Device Instance ID High
P5-11
Max Master
11.3.5. BACNet MSTP-Inbetriebnahme
Um den Umrichter an ein BACNet MSTP Netzwerk anschließen bzw. damit betreiben zu können, führen Sie folgende Schritte aus:
1.
P1-14 = 101 einstellen, um Zugriff auf die erweiterten Parameter zu haben
2.
Für jeden Umrichter über P5-01 eine eindeutige MAC ID festlegen
3.
Erforderliche MSTP-Baudrate über P5-03 einstellen
4.
Erforderliches Datenformat über P5-04 auswählen
5.
Eindeutige BACNet Device Instance ID für jeden Umrichter über die Parameter P5-09 und P5-10 einstellen
6.
Steuerung per BACNet über P1-12 = 6 auswählen
46
Optidrive Eco Bedienungsanleitung Revision 2.00
Halbduplex
Beschreibung
Stellen Sie diesen Parameter auf 6 ein, um den BACnet MS/TP Betrieb zu aktivieren.
Dieser Parameter wird zur Definition der MAC ID des Umrichters im MS/TP Netzwerk
verwendet. Jeder Umrichter in einem Netzwerk muss über einen eindeutigen Wert
verfügen. Standardmäßig sind alle Umrichter auf MAC ID 1 konfiguriert.
Dieser Parameter wird zur Definition der Kommunikations-Baudrate verwendet. Er sollte
mit dem Wert des BACnet Systems übereinstimmen. Die automatische
Baudrateneinstellung wird nicht unterstützt.
Dieser Parameter wird zur Definition des RS485 Kommunikationsdatenformats
verwendet. Dies sind die möglichen Einstellungen:
n-1: Keine Parität, 1 Stoppbit (Standard)
n-2: Keine Parität, 2 Stoppbits
O-1: Ungerade Parität, 1 Stoppbit
E-1: Gerade Parität, 1 Stoppbit
Dieser Wert sollte mit dem BACnet Netzwerks übereinstimmen.
Dieser Parameter bestimmt, ob die Verzögerungs-/Beschleunigungszeit über die internen
Umrichterparameter (P1-03: Beschleunigungszeit, P1-04: Verzögerungszeit) oder direkt
über das BACNet MSTP Netzwerk gesteuert wird. In den meisten Fällen ist erstere Option
die beste Lösung.
P5-09 und P5-10 werden zur Konfiguration der Geräteinstanz-ID des Umrichters
verwendet.
Instanz-ID = (P5-10 * 65536) + P5-09. Der zulässige Einstellbereich lautet: 0 ~ 4194304.
Standardwert ist 1.
BACnet MS/TP Max Master einstellen, Bereich 1 ~ 127. Standard ist 127.
