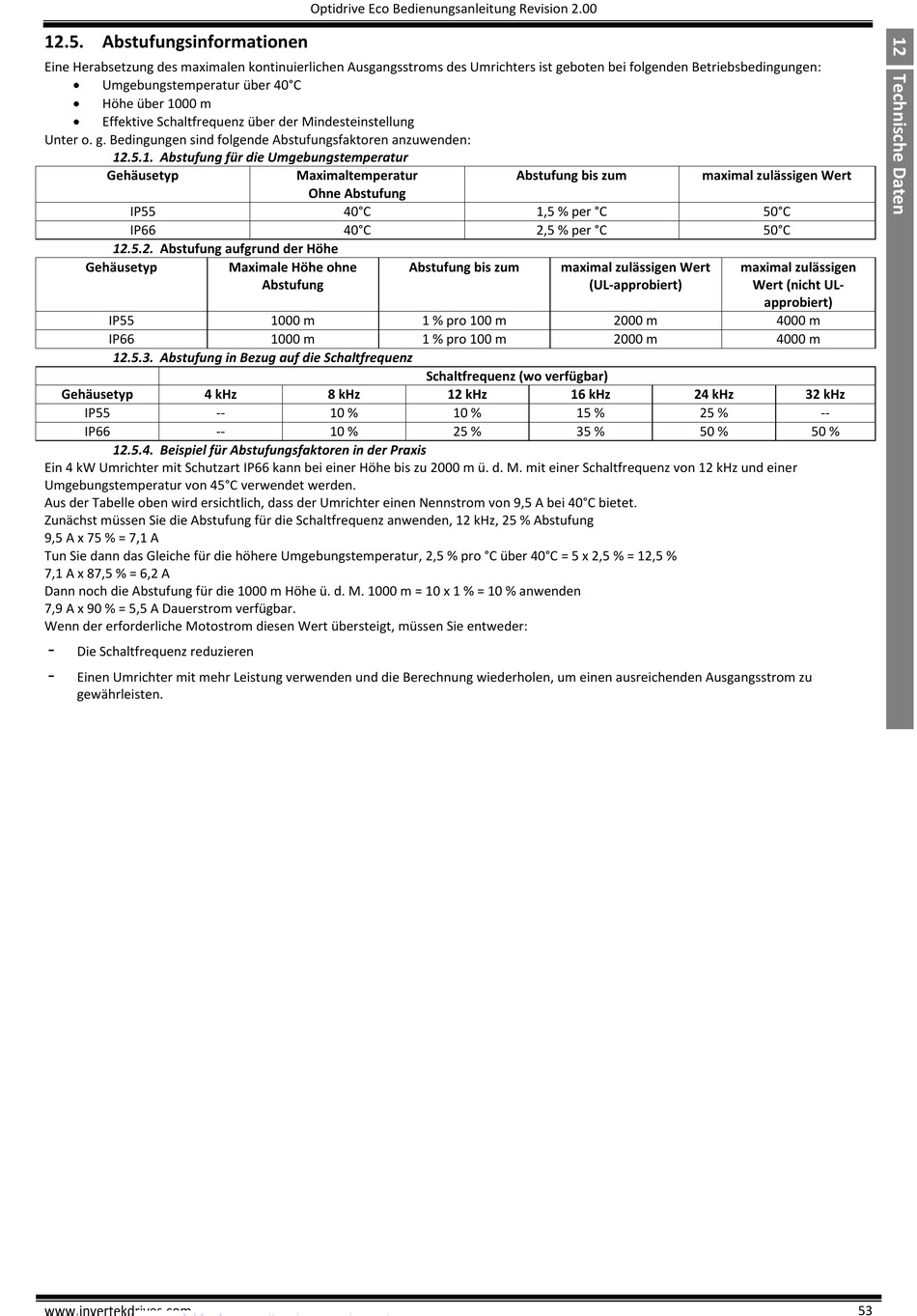

12.5. Abstufungsinformationen
Eine Herabsetzung des maximalen kontinuierlichen Ausgangsstroms des Umrichters ist geboten bei folgenden Betriebsbedingungen:
Umgebungstemperatur über 40°C
Höhe über 1000 m
Effektive Schaltfrequenz über der Mindesteinstellung
Unter o. g. Bedingungen sind folgende Abstufungsfaktoren anzuwenden:
12.5.1. Abstufung für die Umgebungstemperatur
Gehäusetyp
IP55
IP66
12.5.2. Abstufung aufgrund der Höhe
Gehäusetyp
IP55
IP66
12.5.3. Abstufung in Bezug auf die Schaltfrequenz
Gehäusetyp
4 kHz
IP55
--
IP66
--
12.5.4. Beispiel für Abstufungsfaktoren in der Praxis
Ein 4 kW Umrichter mit Schutzart IP66 kann bei einer Höhe bis zu 2000 m ü. d. M. mit einer Schaltfrequenz von 12 kHz und einer
Umgebungstemperatur von 45°C verwendet werden.
Aus der Tabelle oben wird ersichtlich, dass der Umrichter einen Nennstrom von 9,5 A bei 40°C bietet.
Zunächst müssen Sie die Abstufung für die Schaltfrequenz anwenden, 12 kHz, 25 % Abstufung
9,5 A x 75 % = 7,1 A
Tun Sie dann das Gleiche für die höhere Umgebungstemperatur, 2,5 % pro °C über 40°C = 5 x 2,5 % = 12,5 %
7,1 A x 87,5 % = 6,2 A
Dann noch die Abstufung für die 1000 m Höhe ü. d. M. 1000 m = 10 x 1 % = 10 % anwenden
7,9 A x 90 % = 5,5 A Dauerstrom verfügbar.
Wenn der erforderliche Motostrom diesen Wert übersteigt, müssen Sie entweder:
-
Die Schaltfrequenz reduzieren
-
Einen Umrichter mit mehr Leistung verwenden und die Berechnung wiederholen, um einen ausreichenden Ausgangsstrom zu
gewährleisten.
www.invertekdrives.com
Optidrive Eco Bedienungsanleitung Revision 2.00
Maximaltemperatur
Ohne Abstufung
40°C
40°C
Maximale Höhe ohne
Abstufung
1000 m
1000 m
8 kHz
10 %
10 %
Abstufung bis zum
1,5 % per °C
2,5 % per °C
Abstufung bis zum
maximal zulässigen Wert
1 % pro 100 m
1 % pro 100 m
Schaltfrequenz (wo verfügbar)
12 kHz
16 kHz
10 %
15 %
25 %
35 %
maximal zulässigen Wert
maximal zulässigen
(UL-approbiert)
Wert (nicht UL-
2000 m
2000 m
24 kHz
25 %
50 %
50°C
50°C
approbiert)
4000 m
4000 m
32 kHz
--
50 %
53
