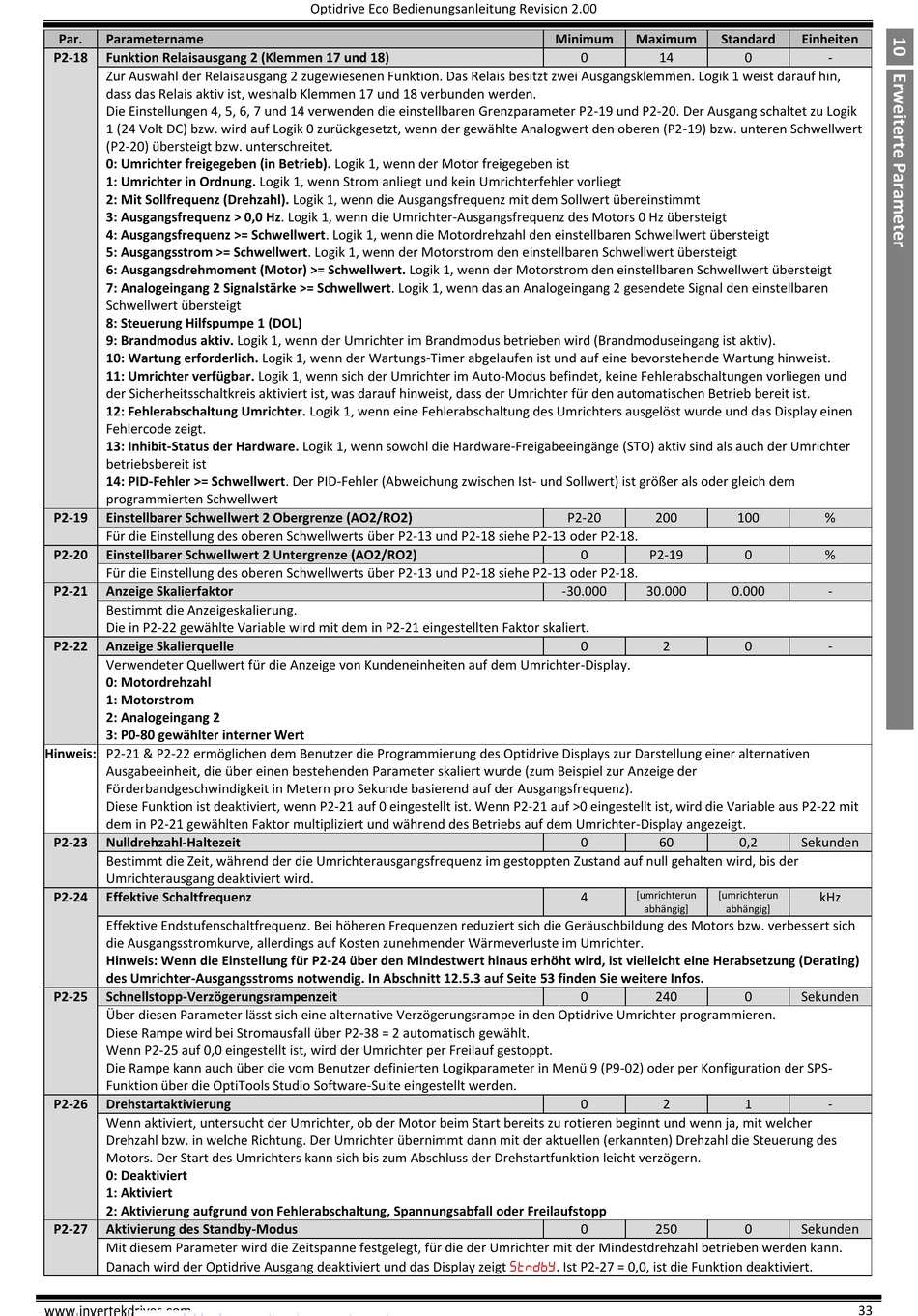

Par.
Parametername
P2-18
Funktion Relaisausgang 2 (Klemmen 17 und 18)
Zur Auswahl der Relaisausgang 2 zugewiesenen Funktion. Das Relais besitzt zwei Ausgangsklemmen. Logik 1 weist darauf hin,
dass das Relais aktiv ist, weshalb Klemmen 17 und 18 verbunden werden.
Die Einstellungen 4, 5, 6, 7 und 14 verwenden die einstellbaren Grenzparameter P2-19 und P2-20. Der Ausgang schaltet zu Logik
1 (24 Volt DC) bzw. wird auf Logik 0 zurückgesetzt, wenn der gewählte Analogwert den oberen (P2-19) bzw. unteren Schwellwert
(P2-20) übersteigt bzw. unterschreitet.
0: Umrichter freigegeben (in Betrieb). Logik 1, wenn der Motor freigegeben ist
1: Umrichter in Ordnung. Logik 1, wenn Strom anliegt und kein Umrichterfehler vorliegt
2: Mit Sollfrequenz (Drehzahl). Logik 1, wenn die Ausgangsfrequenz mit dem Sollwert übereinstimmt
3: Ausgangsfrequenz > 0,0 Hz. Logik 1, wenn die Umrichter-Ausgangsfrequenz des Motors 0 Hz übersteigt
4: Ausgangsfrequenz >= Schwellwert. Logik 1, wenn die Motordrehzahl den einstellbaren Schwellwert übersteigt
5: Ausgangsstrom >= Schwellwert. Logik 1, wenn der Motorstrom den einstellbaren Schwellwert übersteigt
6: Ausgangsdrehmoment (Motor) >= Schwellwert. Logik 1, wenn der Motorstrom den einstellbaren Schwellwert übersteigt
7: Analogeingang 2 Signalstärke >= Schwellwert. Logik 1, wenn das an Analogeingang 2 gesendete Signal den einstellbaren
Schwellwert übersteigt
8: Steuerung Hilfspumpe 1 (DOL)
9: Brandmodus aktiv. Logik 1, wenn der Umrichter im Brandmodus betrieben wird (Brandmoduseingang ist aktiv).
10: Wartung erforderlich. Logik 1, wenn der Wartungs-Timer abgelaufen ist und auf eine bevorstehende Wartung hinweist.
11: Umrichter verfügbar. Logik 1, wenn sich der Umrichter im Auto-Modus befindet, keine Fehlerabschaltungen vorliegen und
der Sicherheitsschaltkreis aktiviert ist, was darauf hinweist, dass der Umrichter für den automatischen Betrieb bereit ist.
12: Fehlerabschaltung Umrichter. Logik 1, wenn eine Fehlerabschaltung des Umrichters ausgelöst wurde und das Display einen
Fehlercode zeigt.
13: Inhibit-Status der Hardware. Logik 1, wenn sowohl die Hardware-Freigabeeingänge (STO) aktiv sind als auch der Umrichter
betriebsbereit ist
14: PID-Fehler >= Schwellwert. Der PID-Fehler (Abweichung zwischen Ist- und Sollwert) ist größer als oder gleich dem
programmierten Schwellwert
P2-19
Einstellbarer Schwellwert 2 Obergrenze (AO2/RO2)
Für die Einstellung des oberen Schwellwerts über P2-13 und P2-18 siehe P2-13 oder P2-18.
P2-20
Einstellbarer Schwellwert 2 Untergrenze (AO2/RO2)
Für die Einstellung des oberen Schwellwerts über P2-13 und P2-18 siehe P2-13 oder P2-18.
P2-21
Anzeige Skalierfaktor
Bestimmt die Anzeigeskalierung.
Die in P2-22 gewählte Variable wird mit dem in P2-21 eingestellten Faktor skaliert.
P2-22
Anzeige Skalierquelle
Verwendeter Quellwert für die Anzeige von Kundeneinheiten auf dem Umrichter-Display.
0: Motordrehzahl
1: Motorstrom
2: Analogeingang 2
3: P0-80 gewählter interner Wert
Hinweis: P2-21 & P2-22 ermöglichen dem Benutzer die Programmierung des Optidrive Displays zur Darstellung einer alternativen
Ausgabeeinheit, die über einen bestehenden Parameter skaliert wurde (zum Beispiel zur Anzeige der
Förderbandgeschwindigkeit in Metern pro Sekunde basierend auf der Ausgangsfrequenz).
Diese Funktion ist deaktiviert, wenn P2-21 auf 0 eingestellt ist. Wenn P2-21 auf >0 eingestellt ist, wird die Variable aus P2-22 mit
dem in P2-21 gewählten Faktor multipliziert und während des Betriebs auf dem Umrichter-Display angezeigt.
P2-23
Nulldrehzahl-Haltezeit
Bestimmt die Zeit, während der die Umrichterausgangsfrequenz im gestoppten Zustand auf null gehalten wird, bis der
Umrichterausgang deaktiviert wird.
P2-24
Effektive Schaltfrequenz
Effektive Endstufenschaltfrequenz. Bei höheren Frequenzen reduziert sich die Geräuschbildung des Motors bzw. verbessert sich
die Ausgangsstromkurve, allerdings auf Kosten zunehmender Wärmeverluste im Umrichter.
Hinweis: Wenn die Einstellung für P2-24 über den Mindestwert hinaus erhöht wird, ist vielleicht eine Herabsetzung (Derating)
des Umrichter-Ausgangsstroms notwendig. In Abschnitt 12.5.3 auf Seite 53 finden Sie weitere Infos.
P2-25
Schnellstopp-Verzögerungsrampenzeit
Über diesen Parameter lässt sich eine alternative Verzögerungsrampe in den Optidrive Umrichter programmieren.
Diese Rampe wird bei Stromausfall über P2-38 = 2 automatisch gewählt.
Wenn P2-25 auf 0,0 eingestellt ist, wird der Umrichter per Freilauf gestoppt.
Die Rampe kann auch über die vom Benutzer definierten Logikparameter in Menü 9 (P9-02) oder per Konfiguration der SPS-
Funktion über die OptiTools Studio Software-Suite eingestellt werden.
P2-26
Drehstartaktivierung
Wenn aktiviert, untersucht der Umrichter, ob der Motor beim Start bereits zu rotieren beginnt und wenn ja, mit welcher
Drehzahl bzw. in welche Richtung. Der Umrichter übernimmt dann mit der aktuellen (erkannten) Drehzahl die Steuerung des
Motors. Der Start des Umrichters kann sich bis zum Abschluss der Drehstartfunktion leicht verzögern.
0: Deaktiviert
1: Aktiviert
2: Aktivierung aufgrund von Fehlerabschaltung, Spannungsabfall oder Freilaufstopp
P2-27
Aktivierung des Standby-Modus
Mit diesem Parameter wird die Zeitspanne festgelegt, für die der Umrichter mit der Mindestdrehzahl betrieben werden kann.
Danach wird der Optidrive Ausgang deaktiviert und das Display zeigt . Ist P2-27 = 0,0, ist die Funktion deaktiviert.
www.invertekdrives.com
Optidrive Eco Bedienungsanleitung Revision 2.00
Minimum
Maximum
Standard
0
14
P2-20
200
0
P2-19
-30.000
30.000
0
2
0
60
[umrichterun
[umrichterun
4
abhängig]
abhängig]
0
240
0
2
0
250
Einheiten
0
-
100
%
0
%
0.000
-
0
-
0,2
Sekunden
kHz
0
Sekunden
1
-
0
Sekunden
33
