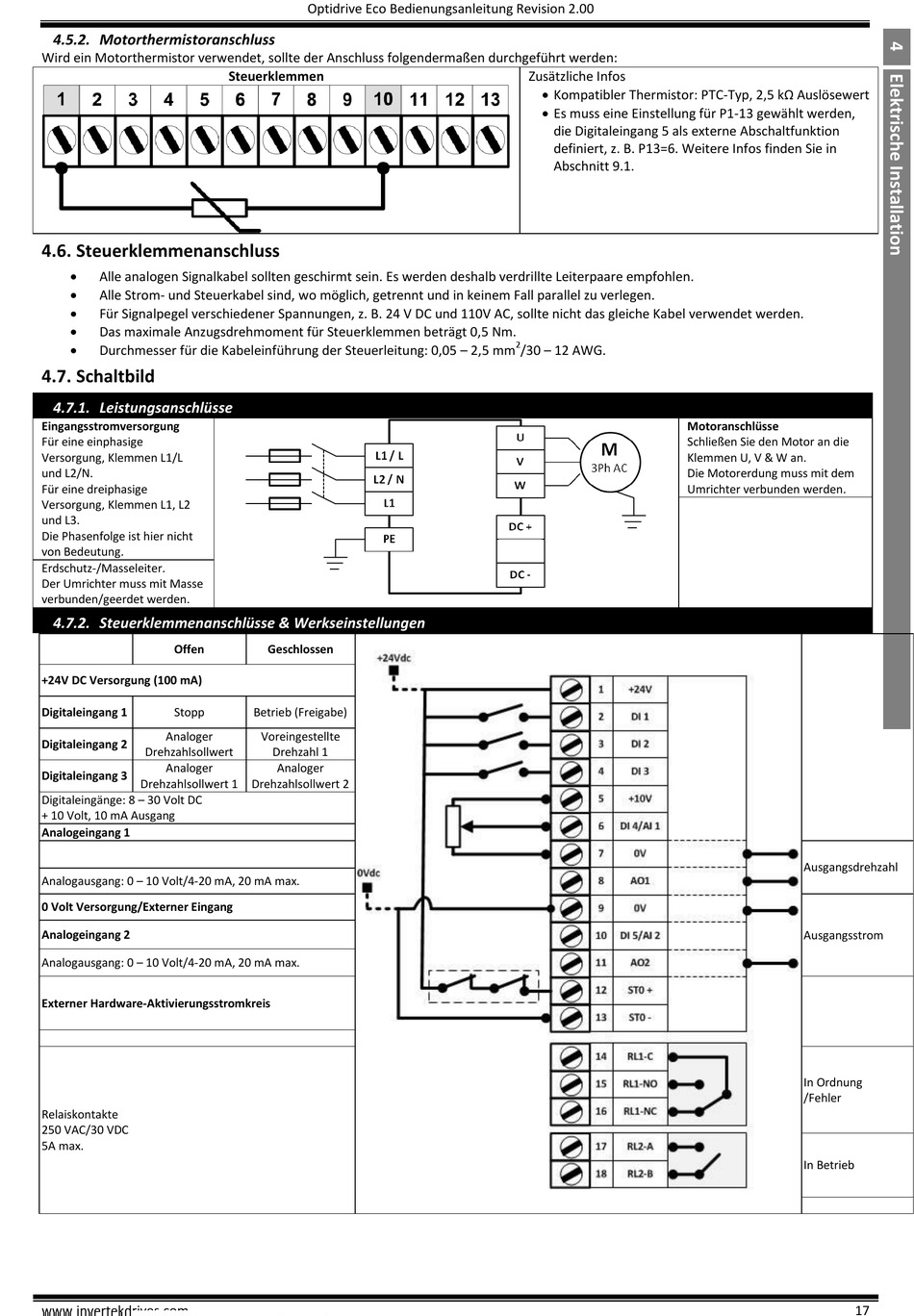

4.5.2. Motorthermistoranschluss

Wird ein Motorthermistor verwendet, sollte der Anschluss folgendermaßen durchgeführt werden:

4.6. Steuerklemmenanschluss


Alle analogen Signalkabel sollten geschirmt sein. Es werden deshalb verdrillte Leiterpaare empfohlen.

Alle Strom- und Steuerkabel sind, wo möglich, getrennt und in keinem Fall parallel zu verlegen.

Für Signalpegel verschiedener Spannungen, z. B. 24 V DC und 110V AC, sollte nicht das gleiche Kabel verwendet werden.

Das maximale Anzugsdrehmoment für Steuerklemmen beträgt 0,5 Nm.

Durchmesser für die Kabeleinführung der Steuerleitung: 0,05 – 2,5 mm

4.7. Schaltbild

4.7.1. Leistungsanschlüsse
Eingangsstromversorgung
Für eine einphasige
Versorgung, Klemmen L1/L
und L2/N.
Für eine dreiphasige
Versorgung, Klemmen L1, L2
und L3.
Die Phasenfolge ist hier nicht
von Bedeutung.
Erdschutz-/Masseleiter.
Der Umrichter muss mit Masse
verbunden/geerdet werden.
4.7.2. Steuerklemmenanschlüsse & Werkseinstellungen
Offen
+24V DC Versorgung (100 mA)
Digitaleingang 1 Stopp
Analoger
Digitaleingang 2
Drehzahlsollwert
Analoger
Digitaleingang 3
Drehzahlsollwert 1
Digitaleingänge: 8 – 30 Volt DC
+ 10 Volt, 10 mA Ausgang
Analogeingang 1
Analogausgang: 0 – 10 Volt/4-20 mA, 20 mA max.
0 Volt Versorgung/Externer Eingang
Analogeingang 2
Analogausgang: 0 – 10 Volt/4-20 mA, 20 mA max.
Externer Hardware-Aktivierungsstromkreis
Relaiskontakte
250 VAC/30 VDC
5A max.
www.invertekdrives.com
Optidrive Eco Bedienungsanleitung Revision 2.00
Steuerklemmen
Geschlossen
Betrieb (Freigabe)
Voreingestellte
Drehzahl 1
Analoger
Drehzahlsollwert 2
Zusätzliche Infos
 Kompatibler Thermistor: PTC-Typ, 2,5 kΩ Auslösewert
 Es muss eine Einstellung für P1-13 gewählt werden,
die Digitaleingang 5 als externe Abschaltfunktion
definiert, z. B. P13=6. Weitere Infos finden Sie in
Abschnitt 9.1.
2
/30 – 12 AWG.
Motoranschlüsse
Schließen Sie den Motor an die
Klemmen U, V & W an.
Die Motorerdung muss mit dem
Umrichter verbunden werden.
Ausgangsdrehzahl
Ausgangsstrom
In Ordnung
/Fehler
In Betrieb
